Programabil časovni rele 220V z dvojnim zaslonom T1/T2 — natančno časovno krmiljenje brez analognega odstopanja
Potrebujete avtomatiziran nadzor nad črpalko, ventilatorjem ali namakalnim sistemom, ne da bi morali nenehno preverjati uro? Programabilni časovni rele je trajna rešitev za vaše potrebe. Preprosto nastavite intervala T1 in T2, izberete način delovanja in naprava bo delovala samodejno, dan in noč, tudi po morebitnem izpadu električne energije.
Opomba: Modul je namenjen vgradnji osebam z osnovnim znanjem elektrotehnike. Pred montažo obvezno preglejte priloženo vezalno shemo.
Zakaj izbrati ta model? (Ključne prednosti):

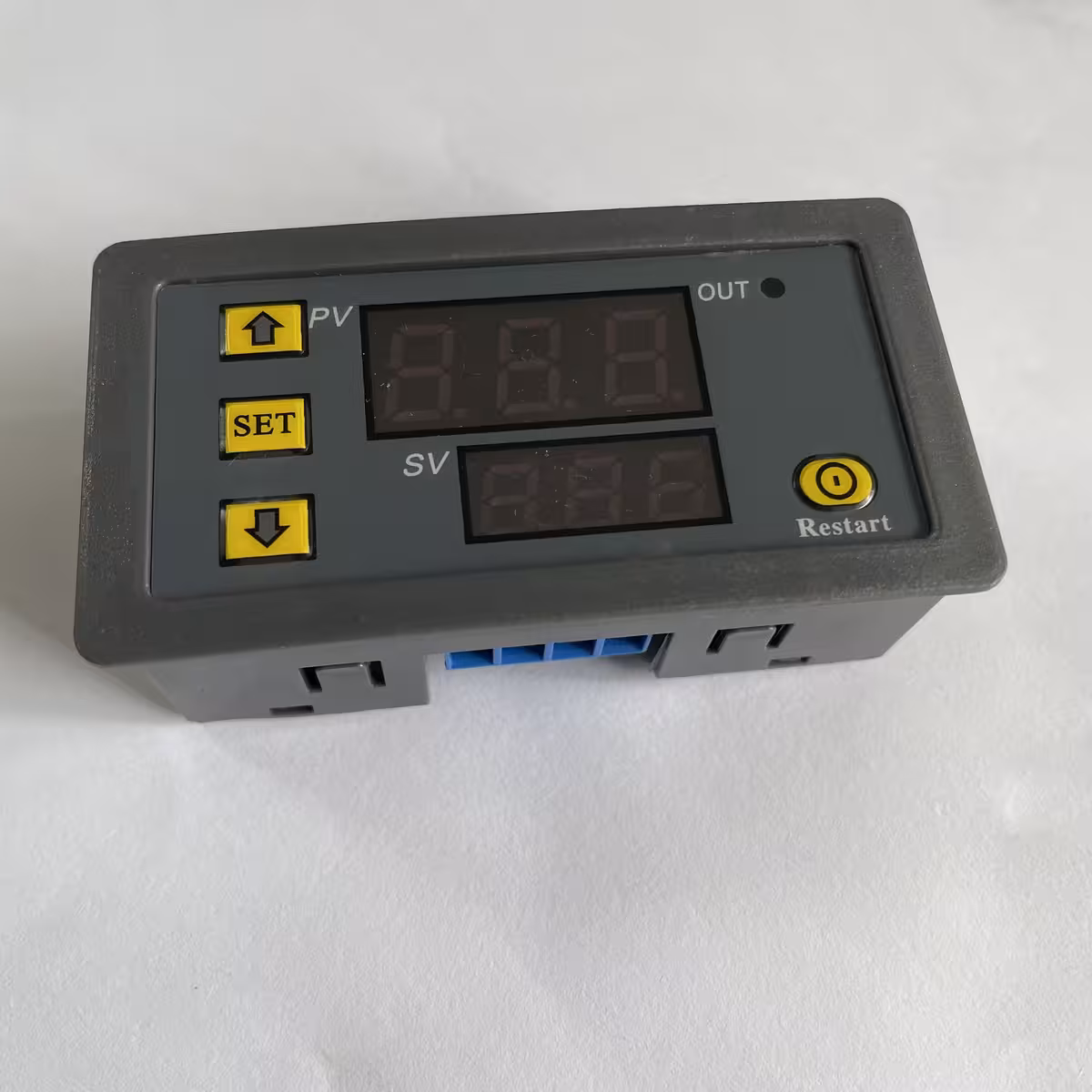

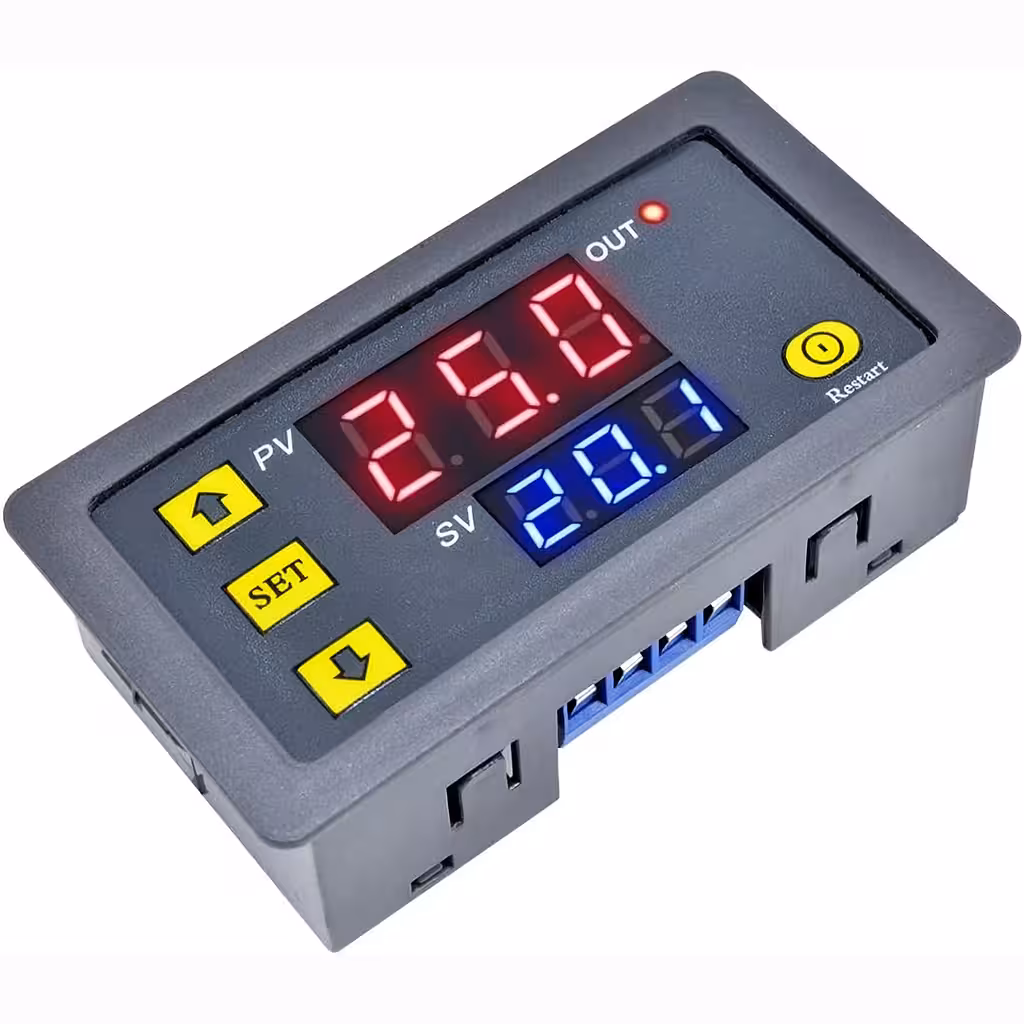

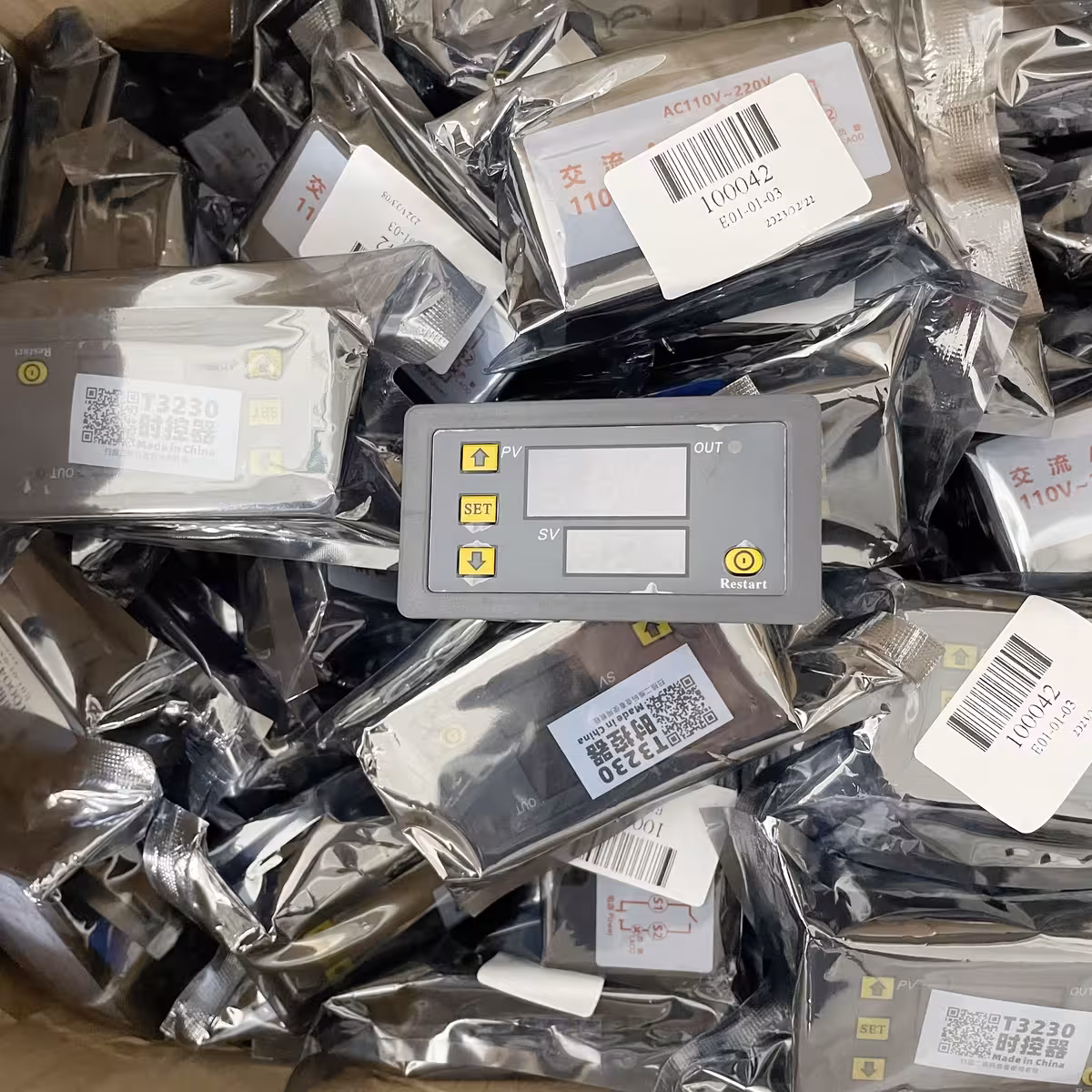

- Dvojni LED zaslon T1 + T2 — omogoča hkraten pregled in prilagajanje obeh intervalov brez zapletenega premikanja po menijih.
- 6 načinov delovanja — zakasnitev, časovno krmiljenje, cikel VKLOP/IZKLOP in cikel IZKLOP/VKLOP pokrivajo vse scenarije, od avtomatskega namakanja do industrijskih peči.
- Razpon 0–999 v sekundah, minutah ali urah — popolna prilagodljivost z enim parametrom P0, brez potrebe po dodatnih modulih.
- Nevolatilni pomnilnik — nastavitve T1, T2, P0 in P1 ostanejo shranjene tudi po izpadu elektrike; ob ponovnem zagonu rele nadaljuje točno tam, kjer je končal.
- Zmogljivost 10A / 1500W — neposredno krmiljenje črpalk, ventilatorjev, grelcev in razsvetljave brez potrebe po vmesnem kontaktorju.

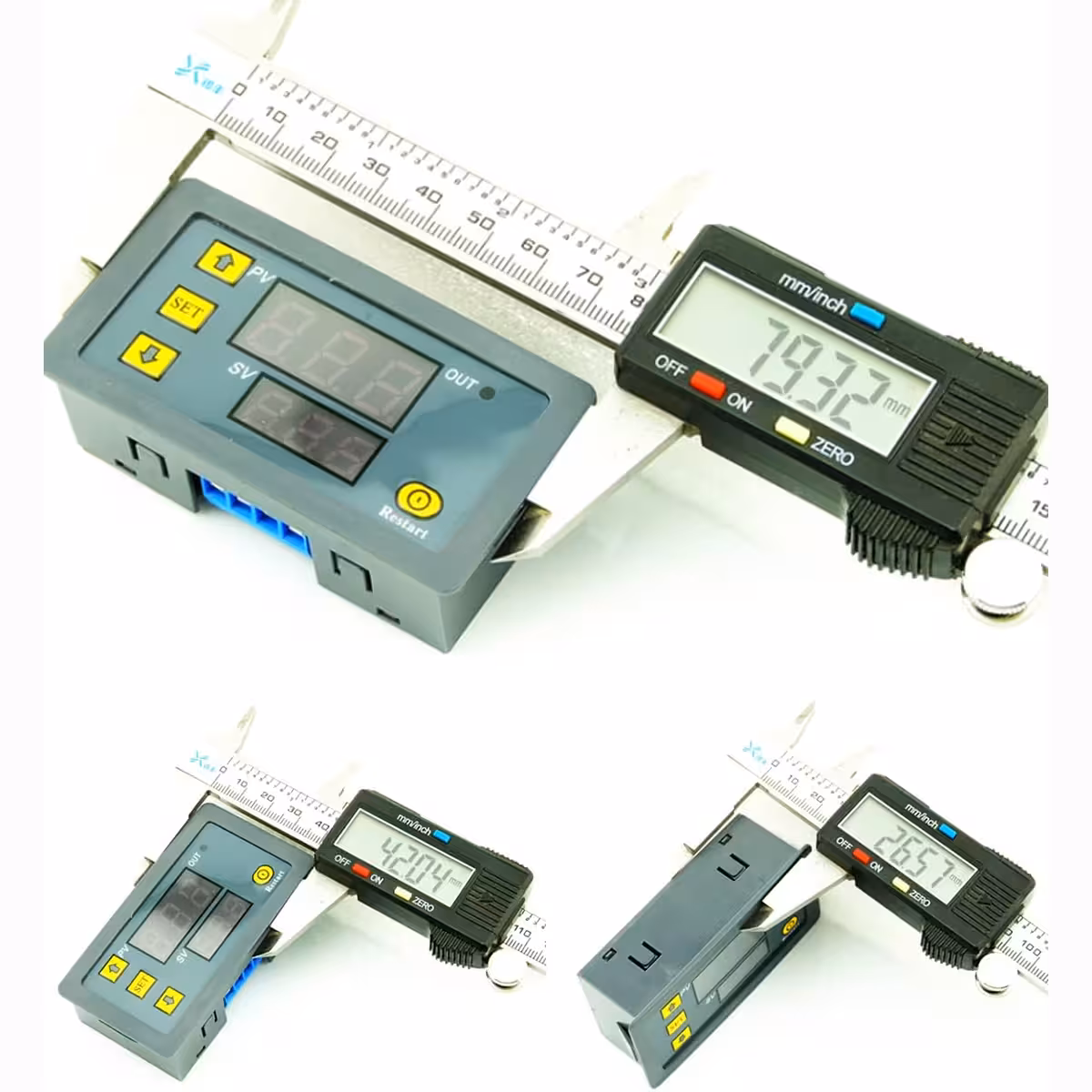

- Kompaktna oblika za električne omarice — dimenzije 79×26×43 mm z vgradno odprtino 72×40 mm omogočajo enostavno vgradnjo v vsako standardno ploščo.
Podrobnosti in zmogljivost
V osrčju modula je namenski mikrokrmilnik za časovno krmiljenje, kar pomeni, da ne gre za zastarelo analogno RC vezje. Nastavljeni intervali ostanejo konstantni ne glede na nihanja napetosti ali temperature. Gumbi SET, + in – omogočajo popolno konfiguracijo v manj kot minuti, način cikla (P1-4 in P1-5) pa zagotavlja neskončno ponavljanje VKLOP/IZKLOP brez ročnega posredovanja. Relejni kontakt NO/NC zagotavlja združljivost tako z uporovnimi kot induktivnimi bremeni do 1500W pri 220V AC.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Napajalna napetost | AC 220V |
| Največji delovni tok | 10A |
| Največja preklopna moč | 1500W |
| Časovni razpon T1 / T2 | 0–999 sekund / 0–999 minut / 0–999 ur |
| Časovne enote (P0) | P0=0 sekunde | P0=1 minute | P0=2 ure |
| Načini delovanja (P1) | P1-0 do P1-5 (6 načinov) |
| Pomnilnik nastavitev | Nevolatilni (ohranjen po izpadu elektrike) |
| Zaslon | Dvojni LED zaslon (T1 + T2) |
| Dimenzije modula | 79 × 26 × 43 mm |
| Dimenzija vgradne odprtine | 72 × 40 mm |
| Tip izhoda | Relejni kontakt NO/NC |
Navodila za programiranje in uporabo

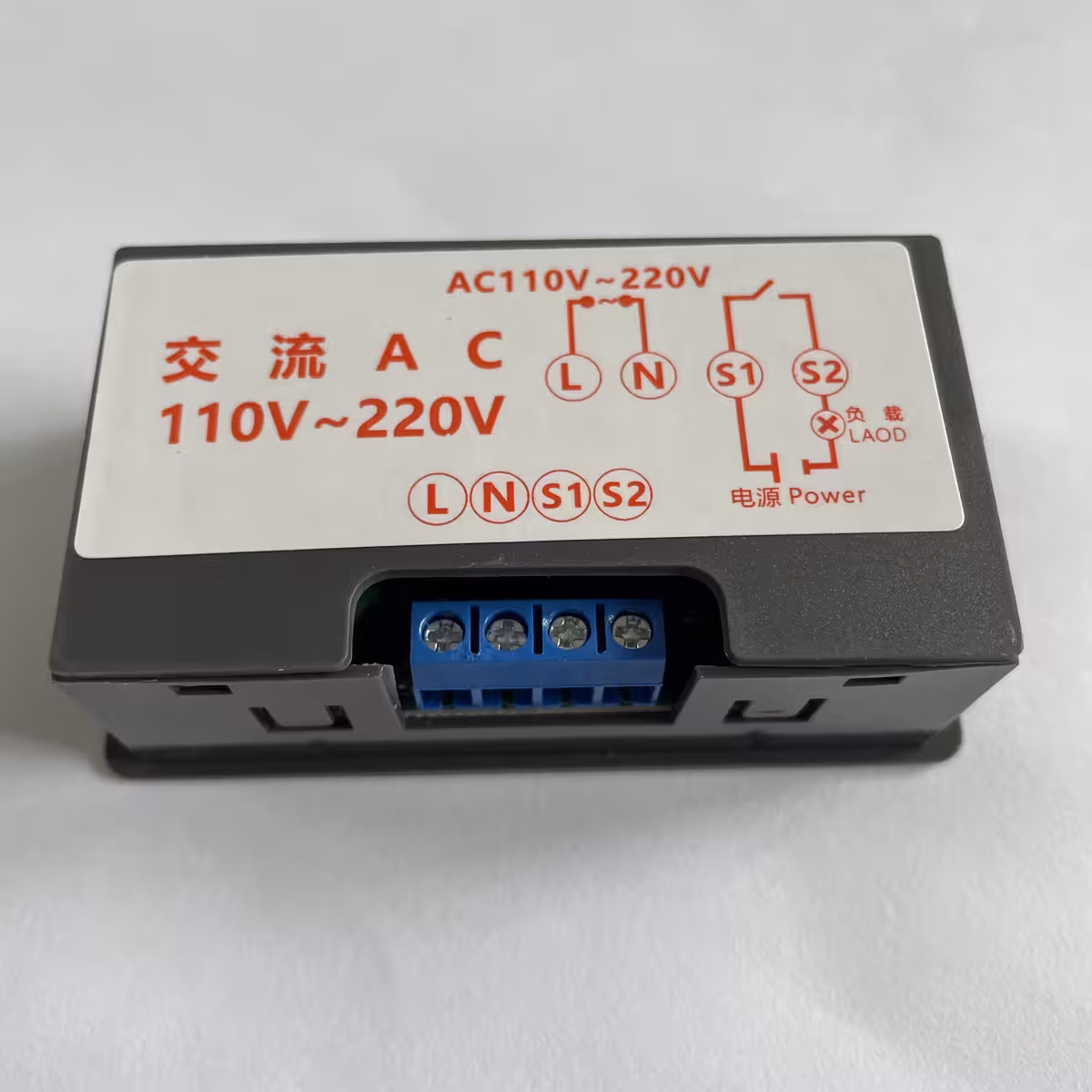

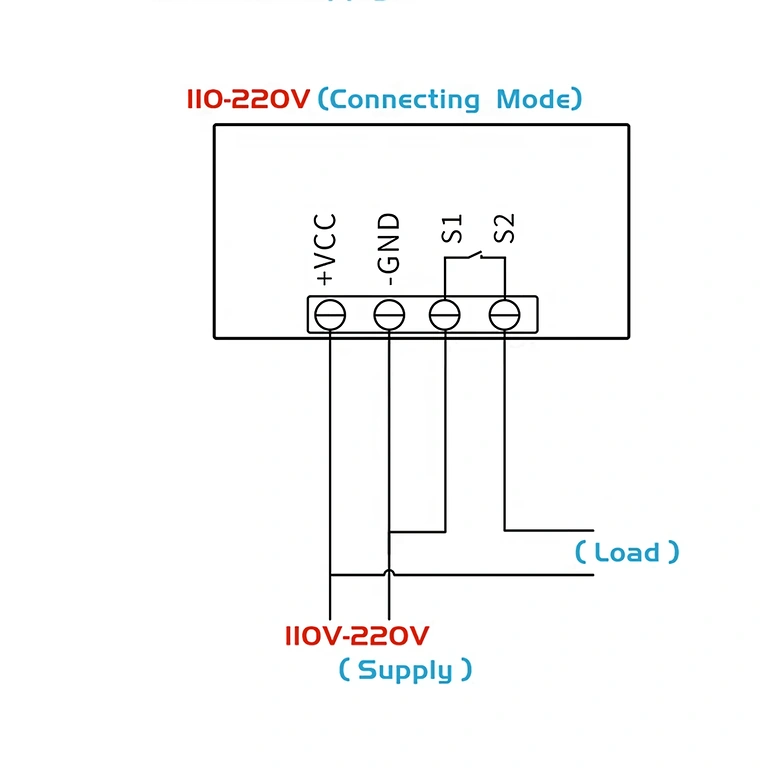

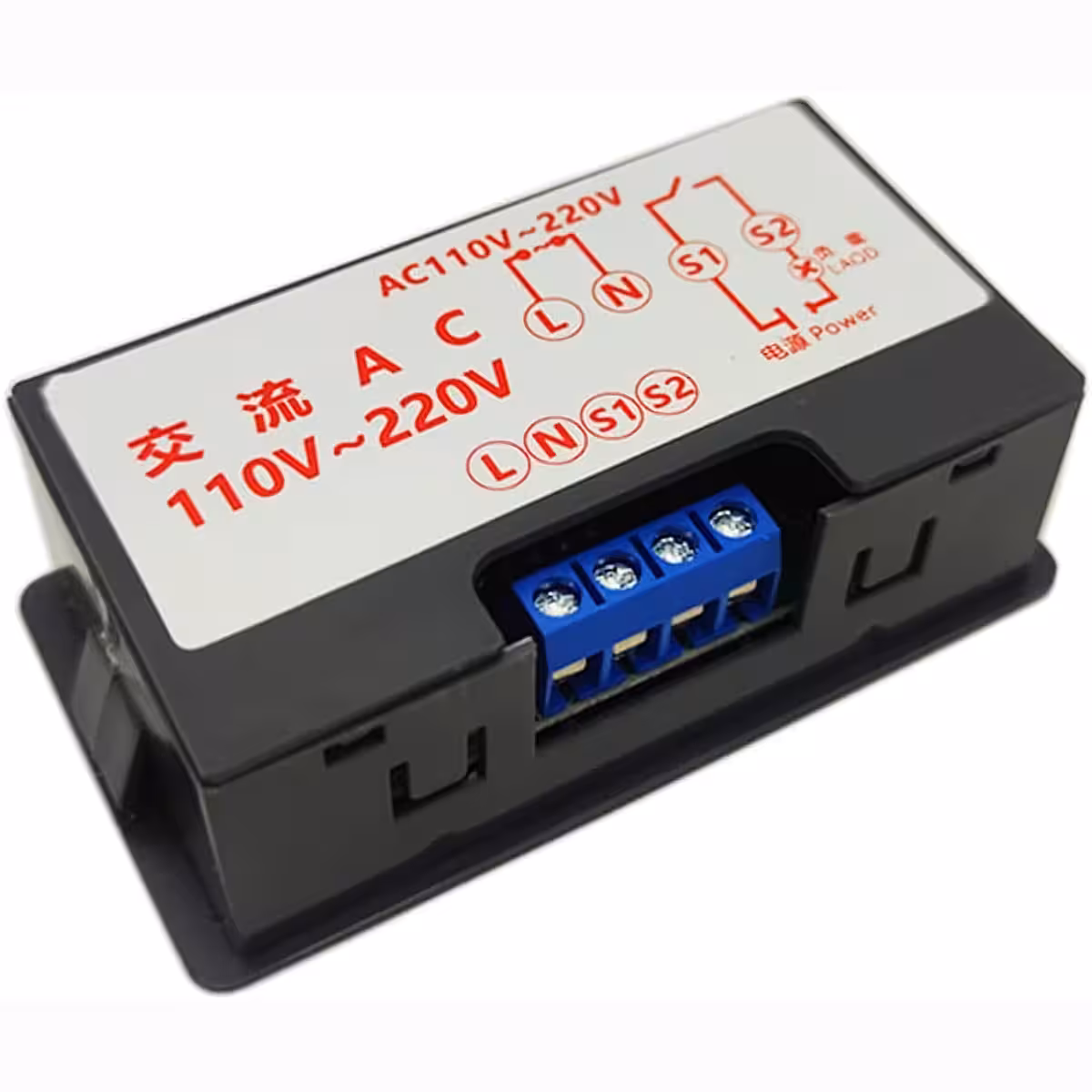

- Modul priključite v skladu s priloženo vezalno shemo (L, N vhod 220V; izhod bremena na kontaktih NO/COM).
- Priključite na AC 220V. Zaslon bo prikazal privzeto vrednost časa T1.

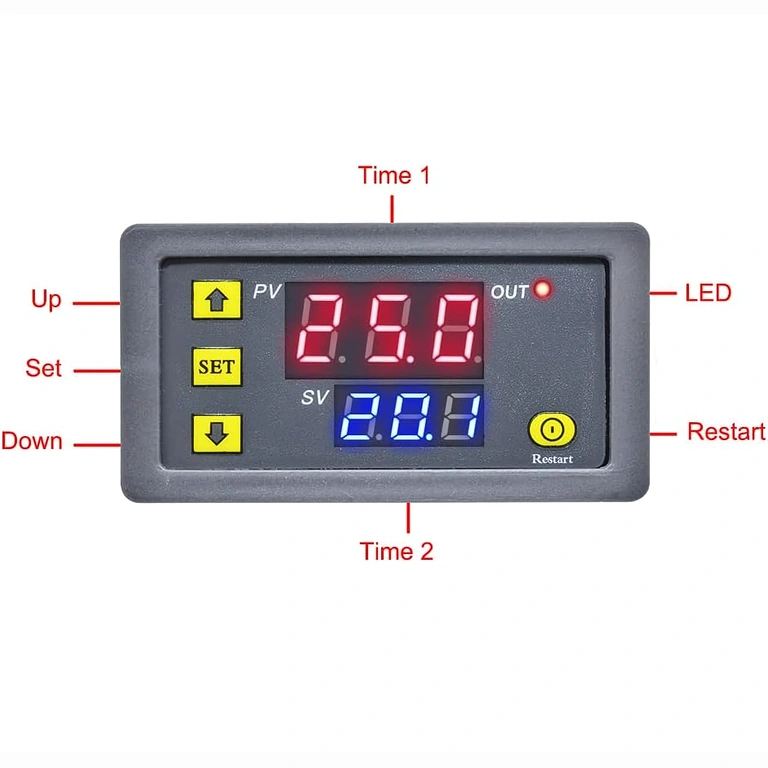

- Na kratko pritisnite gumb SET za vstop v način urejanja. Aktivna številka bo začela utripati.
- Z gumboma + in – nastavite želeno vrednost za T1 (trajanje VKLOPA ali zakasnitve, odvisno od izbranega načina).
- Ponovno pritisnite SET za prehod na T2 in nastavite ustrezno vrednost.
- Pritisnite SET za shranjevanje ali počakajte nekaj sekund, da se nastavitve samodejno shranijo.
- Dolgo pritisnite gumb SET (3–5 sekund) za dostop do menija naprednih parametrov.
- Nastavite P0 (časovna enota):
- P0=0 — sekunde
- P0=1 — minute
- P0=2 — ure
- Na kratko pritisnite SET za preklop na P1 in izberite način delovanja:
- P1-0: po zakasnitvi T1 se rele vklopi in ostane aktiven.
- P1-1: po zakasnitvi T1 rele ostane neaktiven.
- P1-2: po T1 se rele vklopi; po T2 se izklopi.
- P1-3: po T1 je rele neaktiven; po T2 se vklopi.
- P1-4: ponavljajoči se cikel VKLOP (T1) → IZKLOP (T2) → VKLOP (T1)…
- P1-5: ponavljajoči se cikel IZKLOP (T1) → VKLOP (T2) → IZKLOP (T1)…
- Pritisnite SET za shranjevanje parametrov in izhod iz menija. Modul bo samodejno začel delovati po novem načinu.
Praktični primer — ponavljajoči se cikel 30s VKLOP / 60s IZKLOP: Nastavite T1=30, T2=60, P0=0 (sekunde), P1=4. Rele bo samodejno preklapljal: 30 sekund vklopljen, 60 sekund izklopljen, v neskončnem ciklu.
Vsebina paketa
- 1 × Digitalni programabilni časovni rele 220V (modul T1/T2)
- 1 × Vezalna shema
Pogosta vprašanja
Ali lahko deluje pri drugačni napetosti, npr. 12V DC?
Ne. Ta model je zasnovan izključno za napajanje z AC 220V. Za nizkonapetostne aplikacije (12V, 24V DC) potrebujete model, ki je prilagojen tej napetosti.
Ali se nastavitve ob izpadu elektrike izbrišejo?
Ne. Nevolatilni pomnilnik ohrani vrednosti T1, T2 ter parametre P0/P1 ne glede na prekinitve napajanja. Ob ponovnem vklopu rele samodejno nadaljuje z zadnjimi shranjenimi nastavitvami.
Katera bremena lahko priključim na izhod releja?
Podpira uporovna in induktivna bremena do 10A / 1500W pri 220V AC — vodne črpalke, ventilatorje, grelce, LED trakove, razsvetljavo in manjše motorje. Za večja induktivna bremena priporočamo uporabo dodatnega kontaktorja.
Ali lahko nastavim interval krajši od 1 sekunde?
Ne. Najmanjša ločljivost je 1 sekunda. Za časovne intervale v milisekundah potrebujete rele z višjo ločljivostjo.
Ali se lahko vgradi neposredno v električno omarico?
Da. Vgradna dimenzija 72×40 mm omogoča neposredno vgradnjo v standardno ploščo ali električno omarico. Kompaktna oblika (79×26×43 mm) pušča dovolj prostora za druge komponente.
