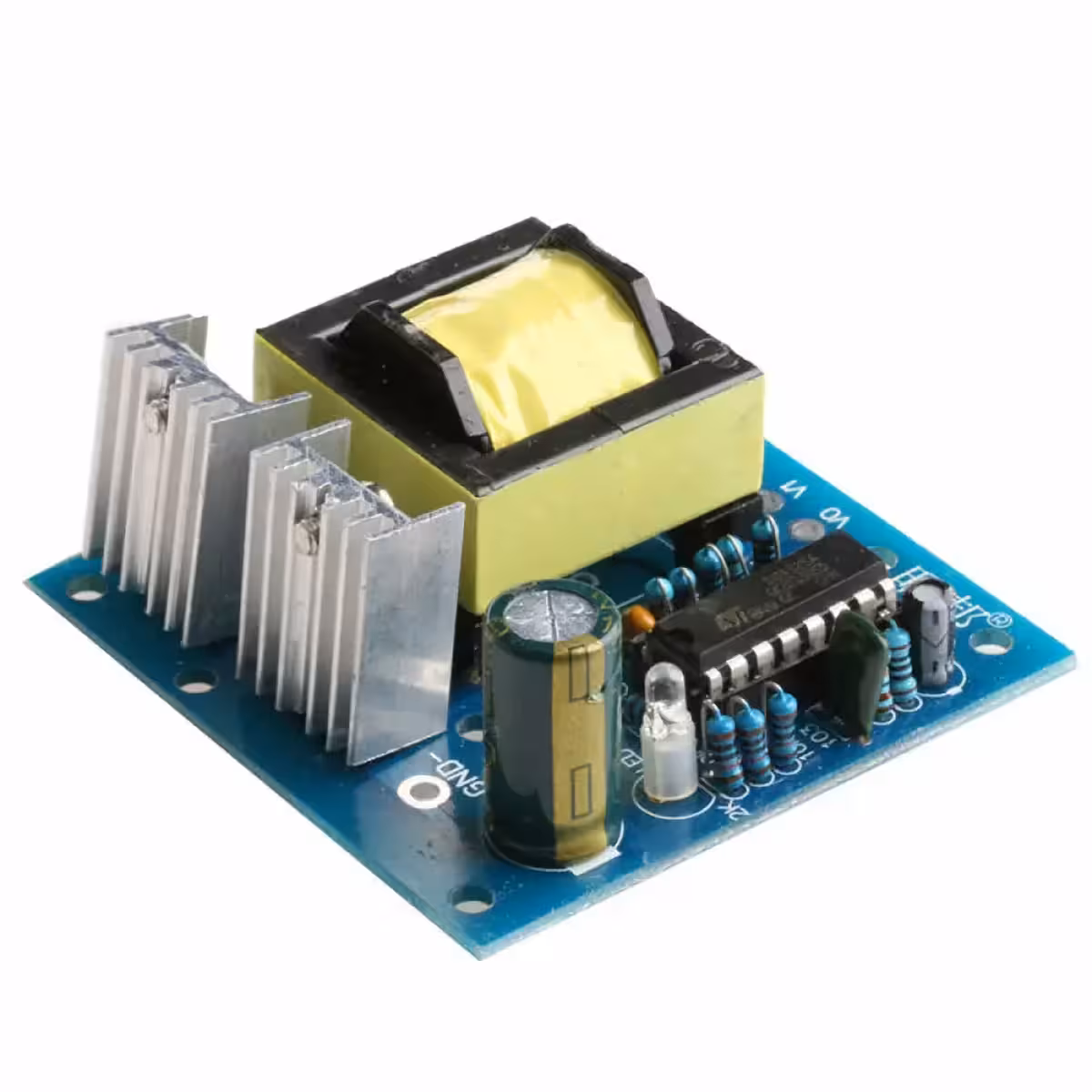

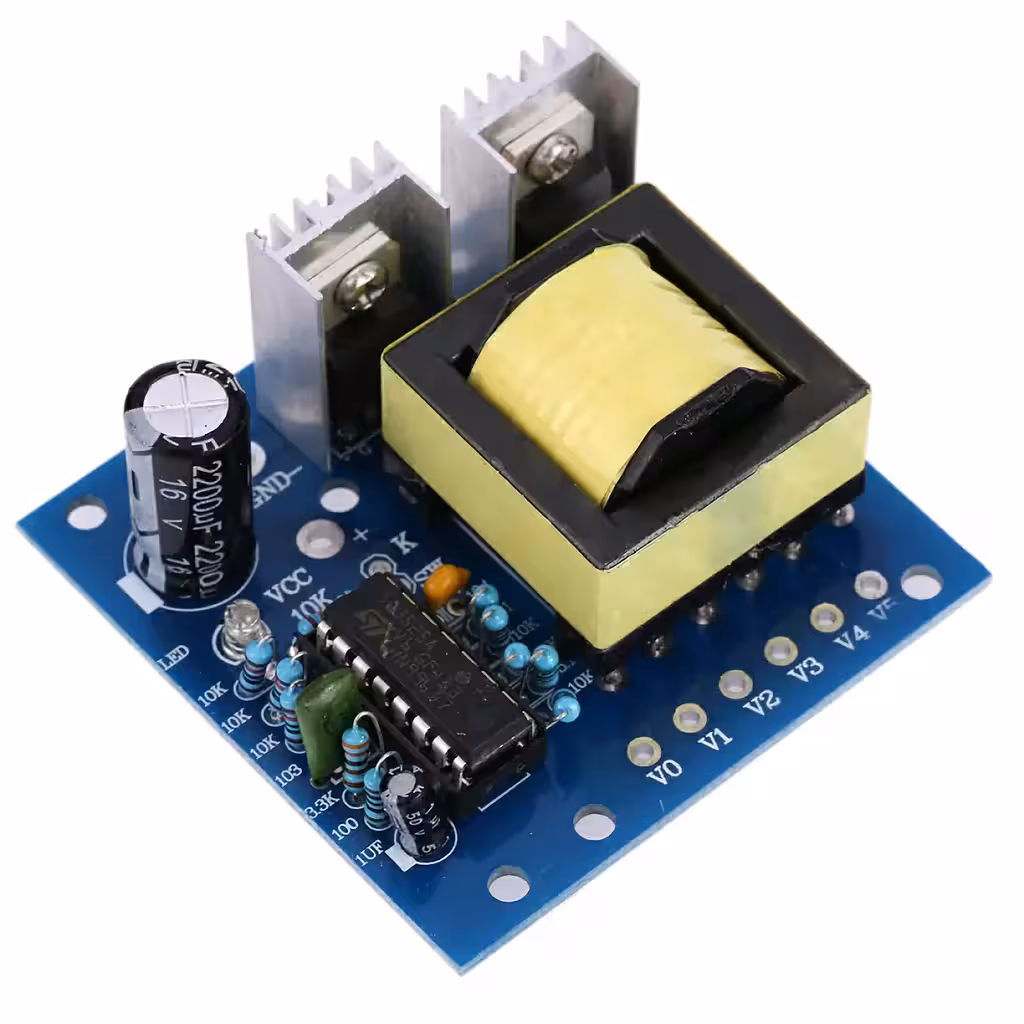

Inverterski modul 12V–220V 150W: 9 nastavljivih napetosti v enem kompaktnem modulu
Potrebujete spremenljivo izmenično napetost za svoj DIY projekt, neposredno iz avtomobilskega akumulatorja ali laboratorijskega vira? Ta inverterski modul 12V–220V 150W vam nudi prav to — brez dodatnih komponent ali zapletenih predelav strojne opreme, saj napetost preprosto izberete s prevezavo izhodnih pinov.

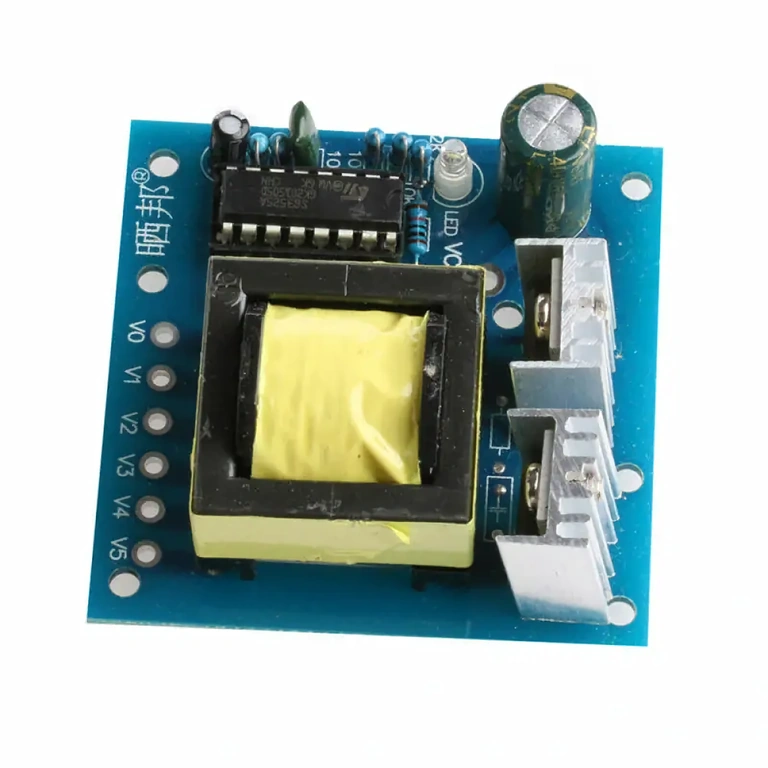

Opomba: To je pretvornik s pravokotnim signalom (Square Wave), ne s čistim sinusnim valom. Ni priporočljiv za hi-fi avdio opremo, elektromotorje ali precizne naprave. Za bolj občutljive aplikacije nastavitve med 175V–200V delno kompenzirajo popačenja v primerjavi s sinusnim signalom.
Zakaj izbrati ta model? (Ključne prednosti):
- 9 izbirnih izhodnih napetosti — od 20V do 220V AC, ki jih izberete s preprostim povezovanjem pinov V0–V5, brez dodatnih komponent

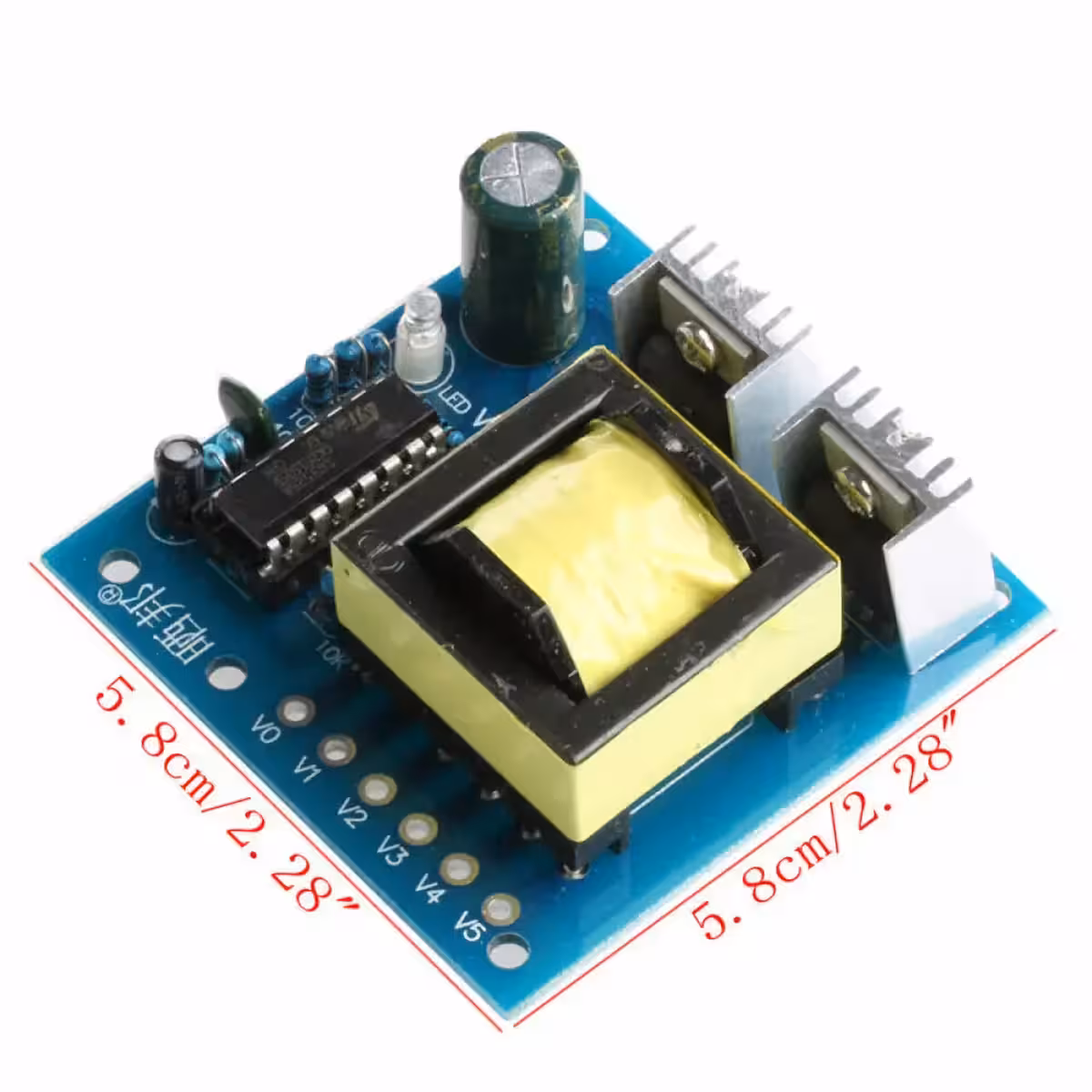

- Žepne dimenzije — 5,8 × 5,8 × 2,8 cm, primerno za vgradnjo v katero koli DIY ohišje ali avtomobilsko montažo, ne da bi zavzelo veliko prostora
- Neposredna združljivost z avtomobilskim akumulatorjem — standardni 12V DC vhod, pripravljen za uporabo brez posebnih adapterjev
- 150W nazivne moči — dovolj za žarnice z žarilno nitko, grelna telesa in preproste polnilnike
- Preklopna frekvenca ~20KHz — nad slišnim pragom, kar zagotavlja tiho delovanje tudi v okoljih, občutljivih na hrup
- Idealno za hitro prototipiranje — napetost nastavite v nekaj sekundah v skladu s priloženo tabelo vezave
Podrobnosti in zmogljivost

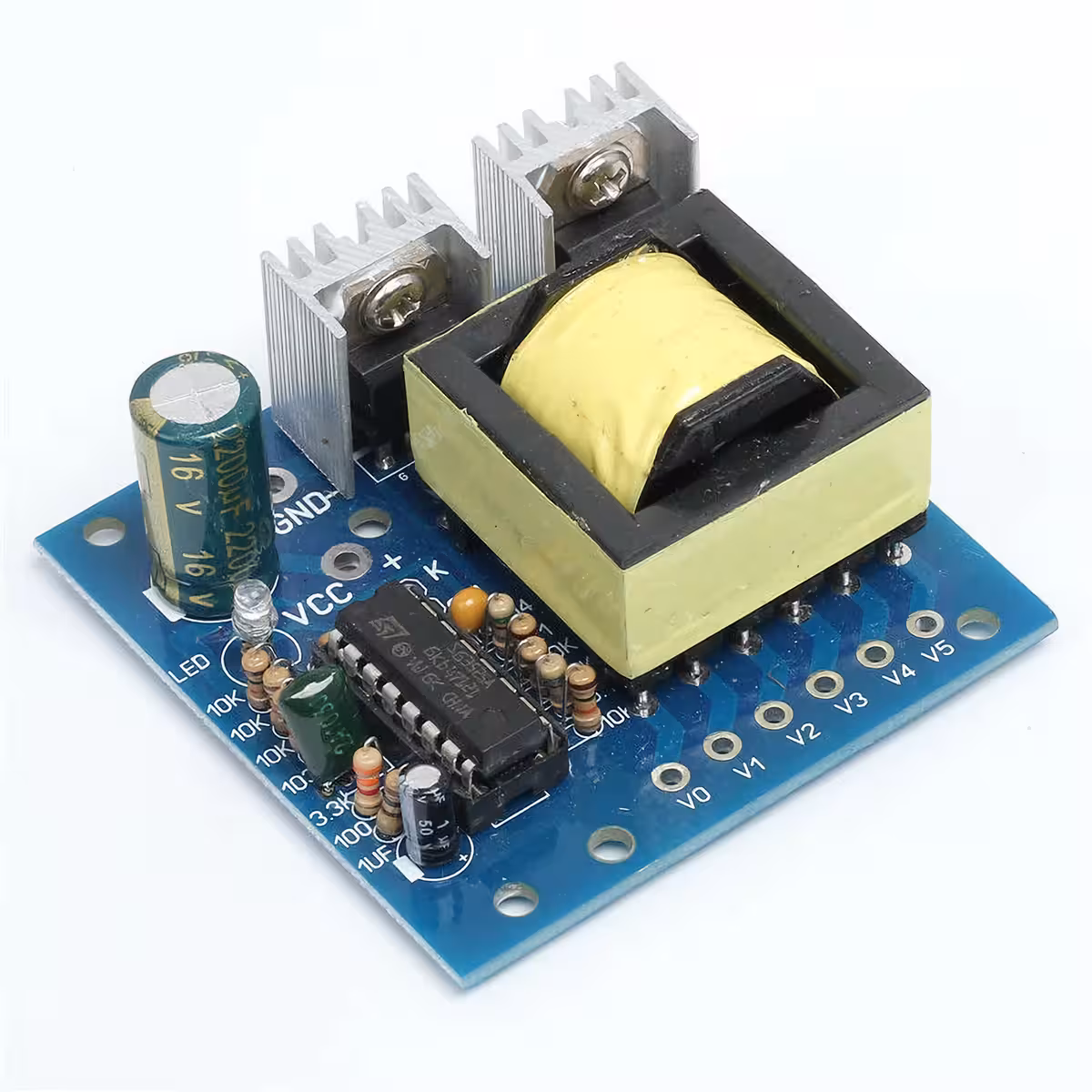

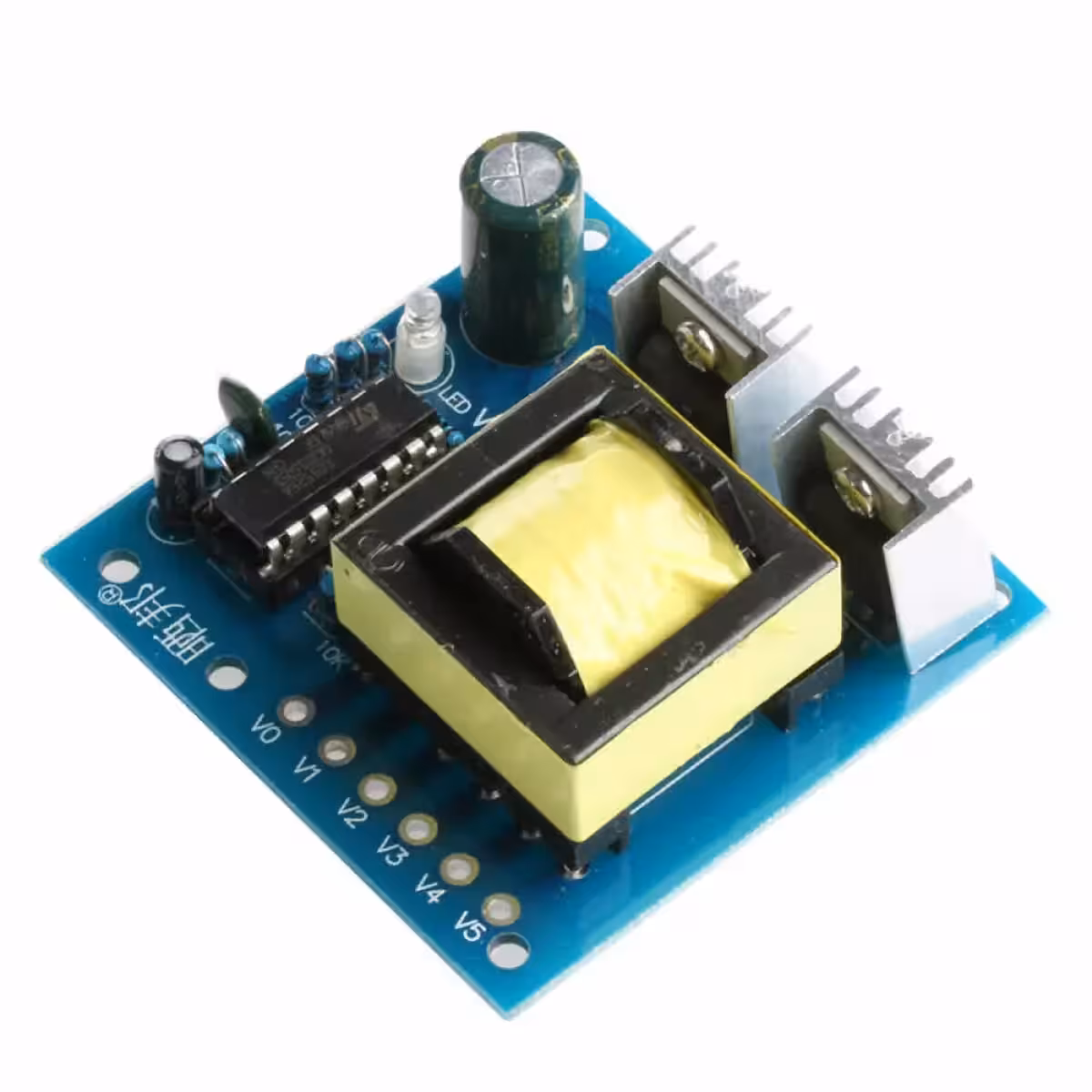

Srce modula je visokofrekvenčni transformator (~20KHz), ki učinkovito pretvarja 12V DC v izmenično napetost, pri čemer ohranja izjemno majhne dimenzije v primerjavi s klasičnimi 50Hz pretvorniki. Izhodna napetost se izbere s kombiniranjem pinov V0, V2, V3, V4, V5 — vsak par pinov zagotavlja drugačno napetost, od 20V do 220V AC.
Pomembna podrobnost za uporabo: standardni digitalni multimetri lahko pri visokih preklopnih frekvencah prikazujejo netočne vrednosti. Za natančne meritve uporabite analogni merilnik — odčitki bodo pravilni in stabilni.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost | 12V DC |
| Nazivna moč | 150W |
| Tip izhodnega signala | Pravokotni signal (Square Wave) |
| Preklopna frekvenca | ~20KHz |
| Razpoložljive izhodne napetosti | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Dimenzije | 5,8 × 5,8 × 2,8 cm |
| Priporočena uporaba | DIY projekti, žarnice, preprosti polnilniki, uporovna bremena |
| Nepriporočljiva uporaba | Elektromotorji, hi-fi avdio, precizne naprave |

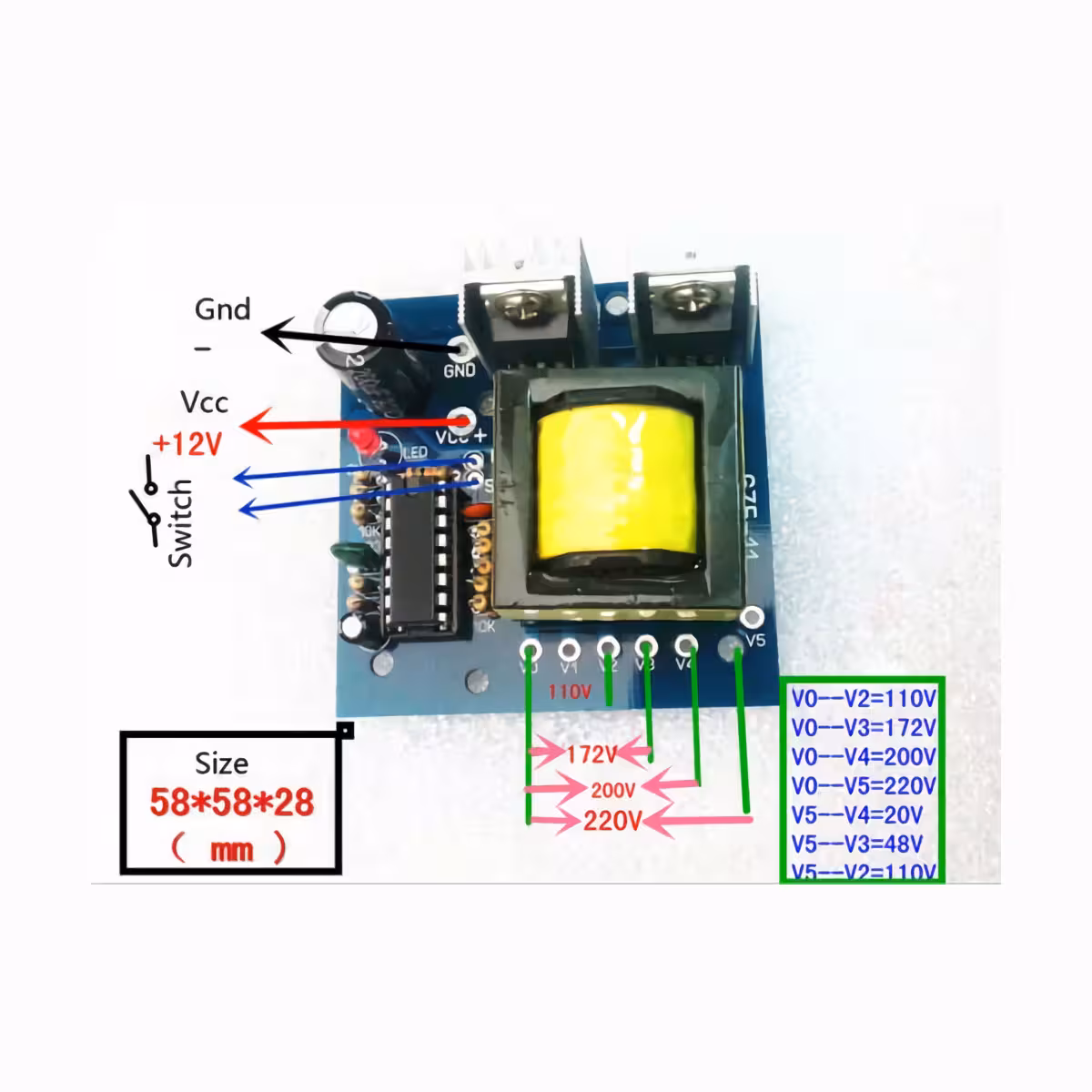

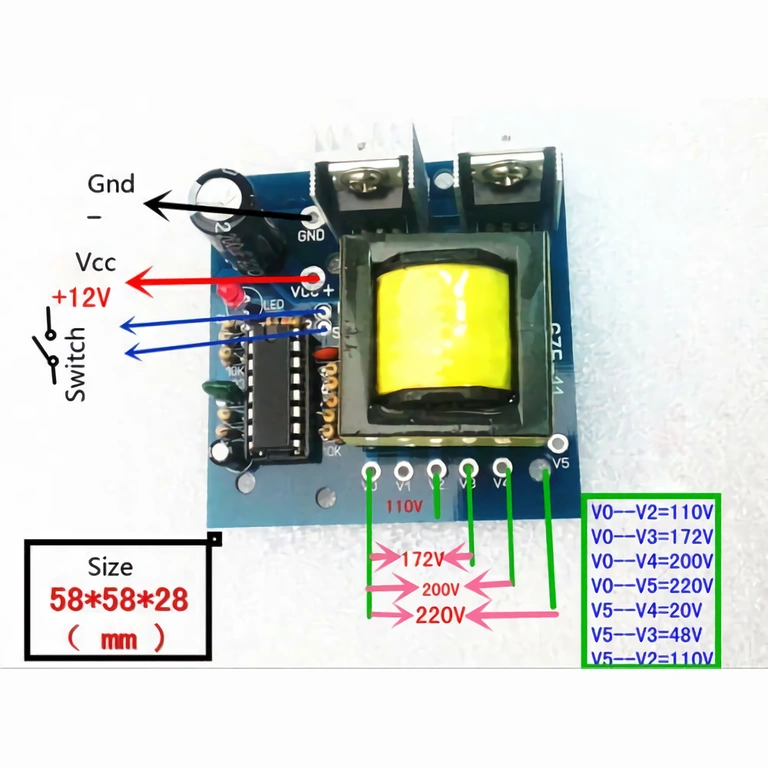

Navodila za nastavitev in uporabo
- Priključite 12V DC na vhodne pine modula — upoštevajte polarnost, označeno na tiskanem vezju (PCB).

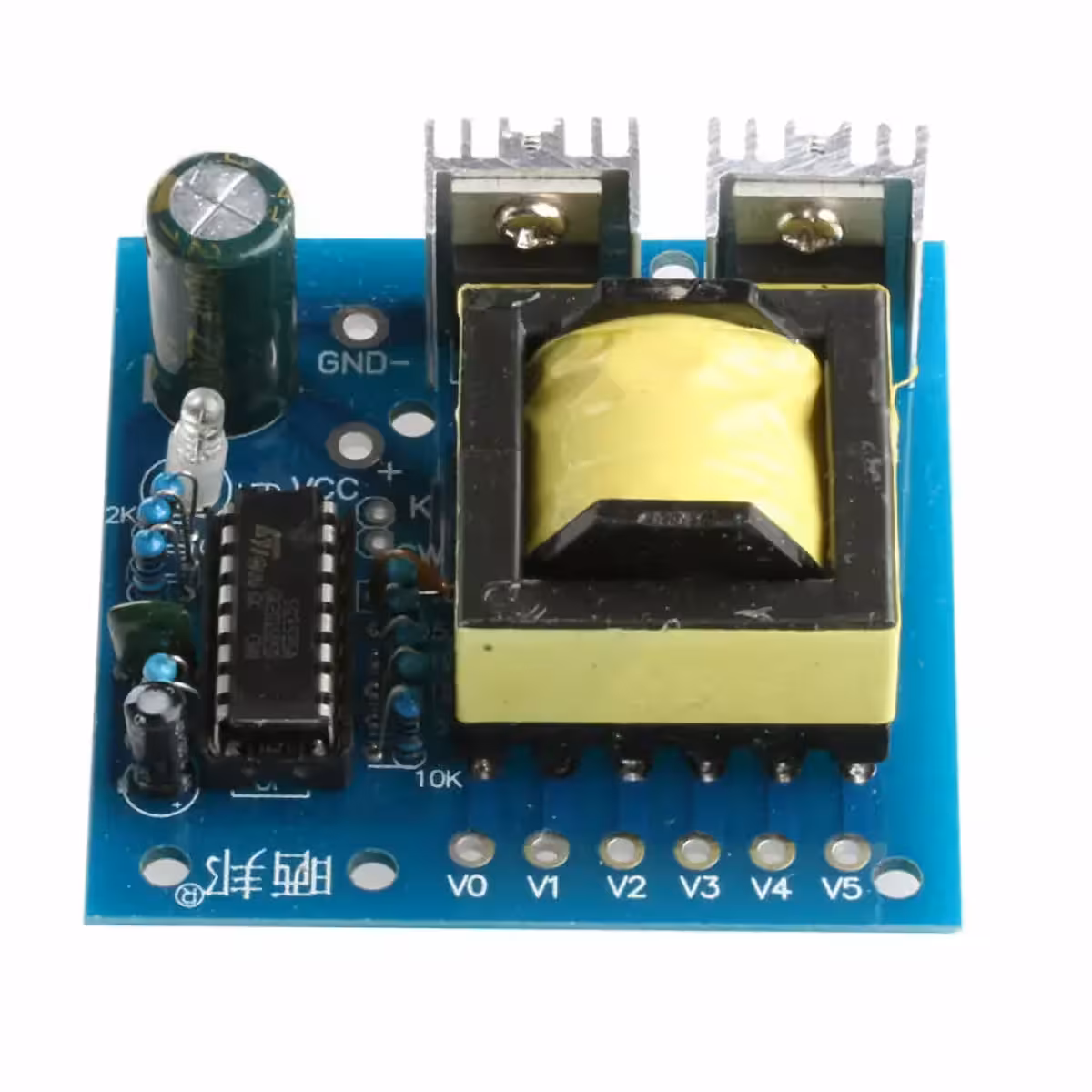

- Identificirajte izhodne pine V0, V2, V3, V4, V5 v skladu z oznakami na modulu.
- Izberite želeno napetost s povezavo ustreznega para pinov:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Priključite porabnik na izbrane izhodne pine in za največjo natančnost preverite napetost z analognim merilnikom.
- Ne prekoračite 150W skupne moči na izhodu — za dodatno zaščito na napajalni vod namestite zunanjo varovalko.
Vsebina paketa
- 1 × Inverterski transformatorski modul 12V–220V 150W (pravokotni signal)
Pogosta vprašanja
Ali lahko s tem modulom napajam prenosnik ali televizor?
Ne. Prenosniki in televizorji potrebujejo čist ali modificiran sinusni signal. Pravokotni signal, ki ga ustvari ta modul, je primeren le za preprosta uporovna bremena: žarnice, grelna telesa in osnovne polnilnike.
Zakaj digitalni multimeter kaže drugačno napetost od pričakovane?
Visoka preklopna frekvenca (~20KHz) popači odčitke standardnih digitalnih multimetrov. Uporabite analogni merilnik za pravilne in stabilne vrednosti.
Ali lahko modul priključim neposredno na avtomobilski akumulator?
Da. Modul je zasnovan prav za napajanje iz 12V DC — avtomobilski akumulator je idealen vir. Prepričajte se, da poraba ne presega 150W in na napajalni vod namestite varovalko.
Katero konfiguracijo pinov priporočate za bolj občutljive aplikacije?
Uporabite konfiguraciji V0–V3 (175V) ali V0–V4 (200V). Ti napetosti delno kompenzirata razlike v primerjavi s čistim sinusnim signalom in zmanjšata obremenitev priključene naprave.
Ali ima modul zaščito pred preobremenitvijo?
Ne vključuje namenskega zaščitnega vezja. Odgovornost je vaša: ne prekoračite 150W in na napajalni krog vedno namestite zunanjo varovalko.
