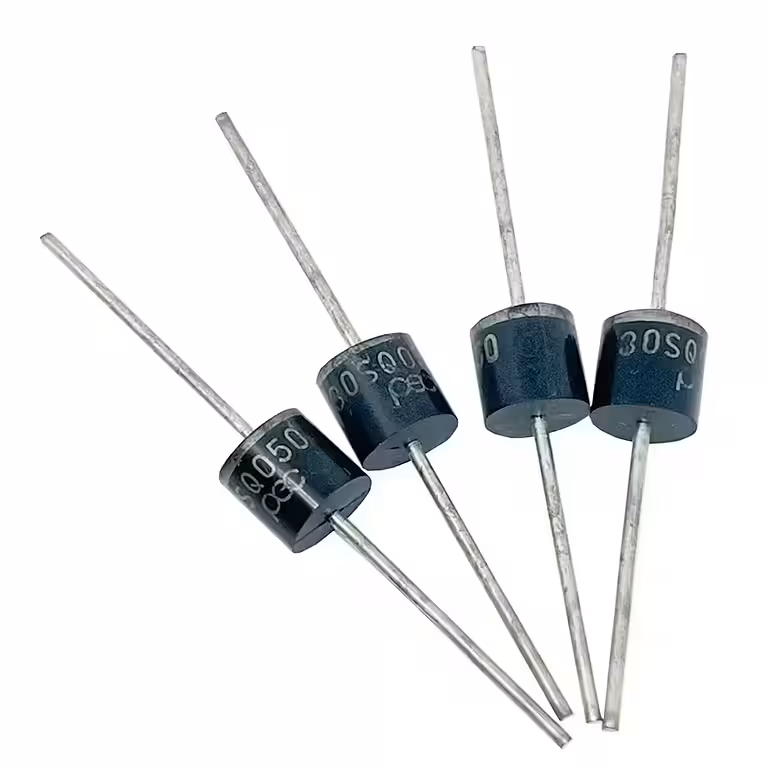

Schottky diode 30SQ050 – komplet 5 kosov za učinkovito zaščito pred povratnim tokom
Ponoči vaši sončni paneli ne proizvajajo energije, lahko pa jo začnejo porabljati. Brez ustrezne blokirne diode se lahko baterija izprazni nazaj skozi fotovoltaične celice. Schottky diode 30SQ050 preprečujejo prav to, pri čemer so izgube napetosti skoraj trikrat manjše kot pri običajnih silicijevih diodah.
Opomba: Komplet vsebuje 5 kosov Schottky diod modela 30SQ050. Navedena cena velja za celoten komplet.
Zakaj izbrati ta model? (Ključne prednosti):
- Padec napetosti le ~0,45V — v primerjavi z 0,6–0,7V pri klasičnih silicijevih diodah to pomeni manj segrevanja in več energije, ki dejansko doseže vašo baterijo.
- 100-odstotna zaščita pred povratnim tokom — ponoči ali ob delni zasenčenosti tok ne teče nazaj skozi panele.
- Nazivni tok 30A — brez težav pokrije sisteme z več vzporedno vezanimi paneli.
- Združljivost s sistemi 12V, 24V in 48V — ena rešitev za vse običajne off-grid instalacije.
- Komplet 5 kosov — idealno za celotno namestitev ali kot zaloga, po bistveno ugodnejši ceni na kos.
Podrobnosti in zmogljivost
Schottky tehnologija nadomešča klasični p-n spoj s kovinsko-polprevodniško bariero, kar drastično zmanjša padec napetosti v prevodni smeri in praktično odpravi čas povratnega okrevanja. Rezultat: manjše toplotne izgube pri visokih tokovih in stabilno delovanje tudi pri hitrih nihanjih obremenitve.
Ohišje TO-277A (SQ-pakiranje) ima ravno kontaktno površino, ki omogoča neposredno montažo na hladilno telo ali kovinsko ohišje — kar je ključno pri delovanju blizu meje 30A. Dioda prenese temperaturo spoja do +150°C, kar zagotavlja visoko stopnjo varnosti v sistemih, izpostavljenih neposrednemu soncu.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Model | 30SQ050 |
| Tip | Schottky dioda – blokirna / bypass |
| Povprečni usmerjeni tok (Iav) | 30A |
| Maksimalna ponavljajoča se povratna napetost (VRRM) | 50V |
| Padec napetosti v prevodni smeri (VF tipično) | ~0,45 – 0,55V pri 30A |
| Temperatura spoja (Tj) | -55°C … +150°C |
| Ohišje | TO-277A (SQ) |
| Združljivost s solarnimi sistemi | 12V / 24V / 48V |
| Združljivost z baterijami | AGM, GEL, svinčeno-kislinske |
| Količina v kompletu | 5 kosov |
Vsebina paketa
- 5 x Schottky dioda 30SQ050 (30A / 50V, ohišje TO-277A)
Pogosta vprašanja
Koliko diod vsebuje komplet in kako se izračuna cena?
Komplet vključuje 5 Schottky diod 30SQ050. Navedena cena na strani velja za vseh 5 kosov — ni cena na posamezen kos.
Ali lahko te diode uporabim v 48V solarnem sistemu?
Da, maksimalna povratna napetost 50V omogoča uporabo v 12V, 24V in 48V sistemih. Kot splošno pravilo velja, da delovna napetost za maksimalno življenjsko dobo ne bi smela presegati 80 % nazivne vrednosti.
Zakaj izbrati Schottky namesto navadne silicijeve diode?
Klasična silicijeva dioda pri prehodu toka izgubi 0,6–0,7V. Schottky dioda 30SQ050 izgubi le ~0,45V. Pri 30A ta razlika pomeni nekaj vatov, ki se vsako uro pretvorijo v toploto — majhna izguba na diodo, a pomembna na letni ravni.
Ali je hladilno telo obvezno?
Pri tokovih pod 10–15A ohišje TO-277A odvaja toploto dovolj učinkovito brez hladilnega telesa. Če sistem neprekinjeno deluje blizu 30A, priporočamo montažo na hladilno telo ali kovinsko površino, da temperatura spoja ostane v varnih mejah.
Ali se lahko uporabijo tudi za druge namene, ne le za solarne sisteme?
Da. Uporabite jih lahko povsod, kjer potrebujete usmerjanje, blokado povratnega toka ali zaščito pred napačno polariteto v DC tokokrogih do 50V in 30A — od polnilnikov do industrijskih napajalnikov.
