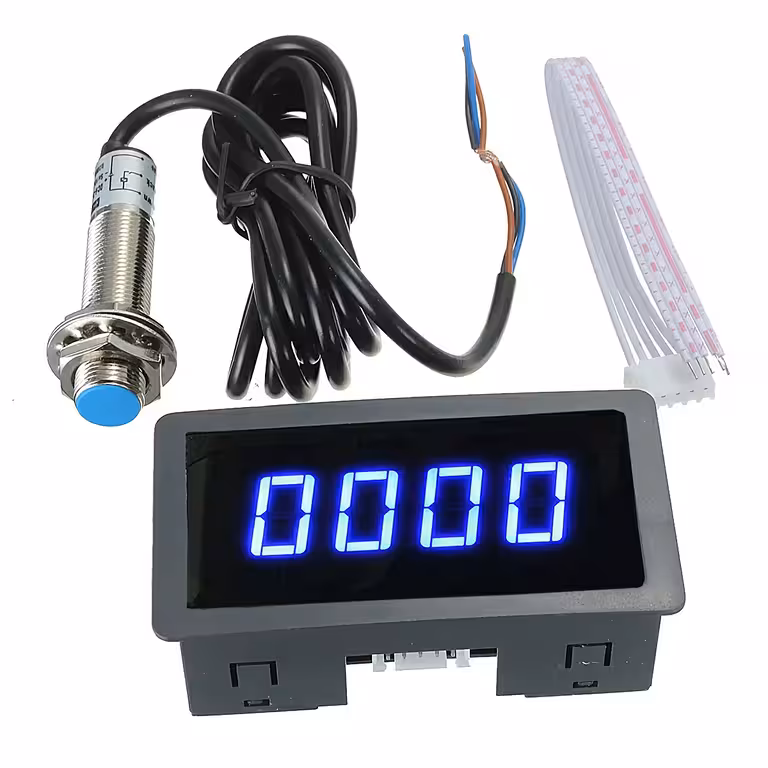

Digitalni tahometer s Hallovim NPN senzorjem – natančen nadzor vrtljajev na traktorju, kombajnu ali stružnici brez zapletene namestitve
Veste, da motor deluje preobremenjeno ali pod obremenitvijo, a nimate vpogleda v dejansko stanje? Brez jasnega odčitka vrtljajev so nastavitve zgolj ugibanje, kar vodi v izgubo časa in hitrejšo obrabo stroja. Digitalni LED tahometer s Hallovim NPN senzorjem vam v realnem času prikaže število vrtljajev na minuto (RPM) z natančnostjo ±2 RPM pri hitrostih pod 5000 RPM.
Opomba: Paket vsebuje tahometer, Hallov NPN senzor in magnet 10×2 mm. Za namestitev ne potrebujete dodatnih komponent.
Zakaj izbrati ta model? (Ključne prednosti):

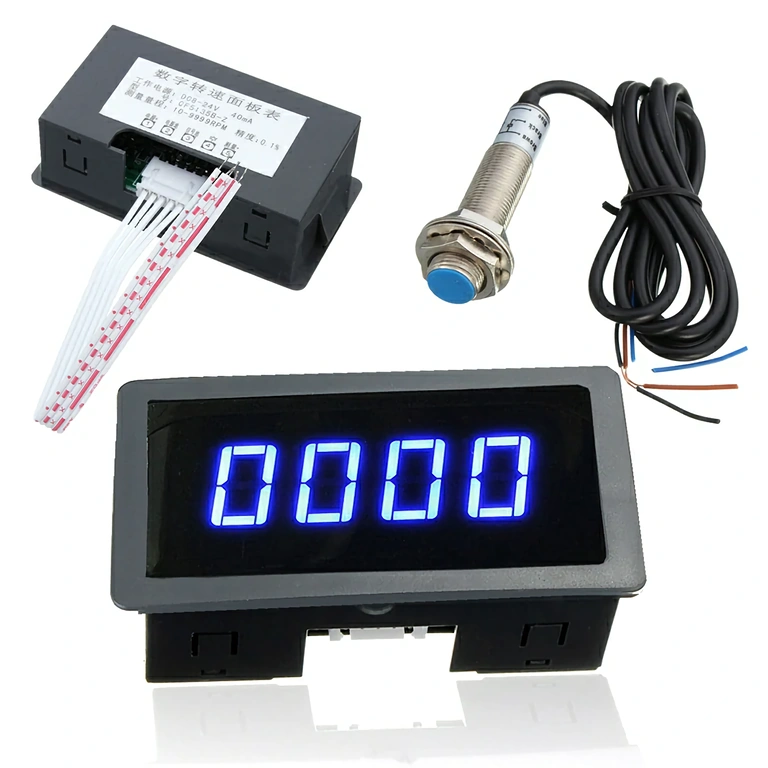

- Modri LED zaslon, viden tudi na močni sončni svetlobi — 0,56-palčne številke so odlično berljive v kabini traktorja ali v delavnici z močno razsvetljavo.
- Osveževanje več kot 3-krat na sekundo — ne berete zakasnjenega povprečja, temveč dejanske vrtljaje v tistem trenutku, kar je ključno pri nastavljanju plina ali spremljanju obremenitve motorja.
- Deluje na 12V in 24V — ista naprava je primerna za manjše 12V traktorje kot tudi za 24V kombajne, brez potrebe po adapterjih ali različnih izvedbah.
- Natančnost ±2 RPM pod 5000 RPM — pri 540 RPM (standardna hitrost kardanske gredi) je največja napaka le 2 vrtljaja na minuto. Dovolj natančno za vsako resno mehansko nastavitev.
- Brezkontaktni senzor — magnet namestite na gred, senzor pa fiksirate na razdalji 1–10 mm. Brez trenja in brez dodatne obrabe opreme.
- Standardna odprtina 76×39 mm — prilega se večini obstoječih armaturnih plošč brez posebnih predelav ohišja ali konzole.
Podrobnosti in zmogljivost
Srce tega tahometra je digitalni LED modul z modrimi številkami in odzivno frekvenco 100 Hz, kar pomeni, da lahko sledi hitrim spremembam vrtljajev brez vidnega zamika. Razpon 5–9999 RPM ga naredi primernega tako za počasne kardanske gredi kot za hitro vrteče se elektromotorje.
Hallov NPN senzor zazna prehod magneta na gredi brez fizičnega stika na razdalji med 1 in 10 mm. Priložen 1-metrski kabel omogoča prilagodljivo montažo, delovna temperatura od –10 °C do +60 °C pa zagotavlja zanesljivo delovanje tako pozimi na polju kot poleti v neprezračeni delavnici.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Način prikaza | Modri LED, 0,56-palčne številke |
| Napajalna napetost | DC 8V – 24V (združljivo z 12V in 24V) |
| Merilno območje | 5 – 9999 RPM |
| Natančnost | ±2 RPM pod 5000 RPM / ±3 RPM nad 5000 RPM |
| Hitrost osveževanja | >3-krat / sekundo |
| Odzivna frekvenca | 100 Hz |

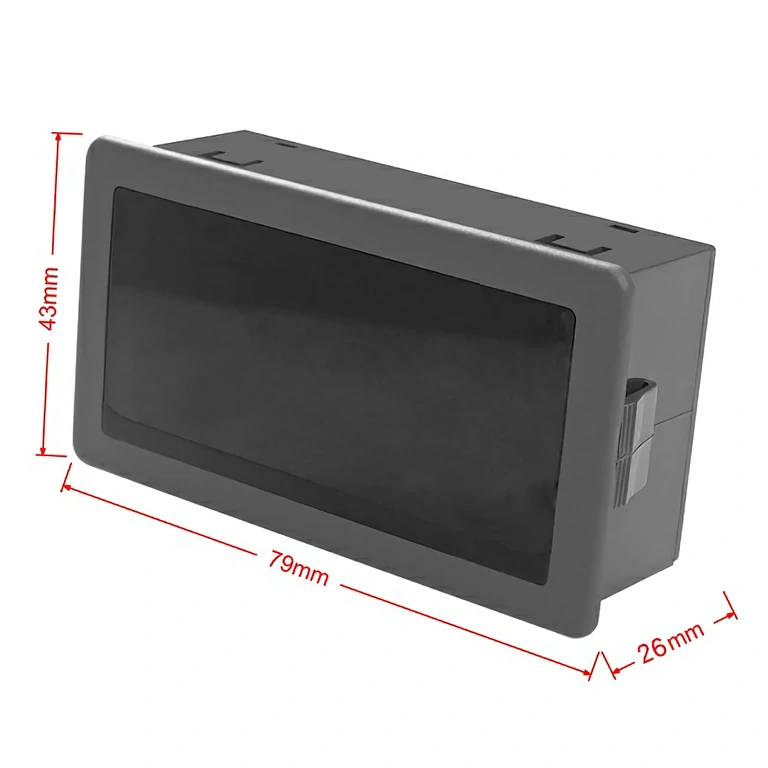

| Dimenzije enote | 79 × 42 × 25 mm |
| Izrez za montažo | 76 × 39 mm |
| Tip senzorja | Hallov NPN z magnetnim zaznavanjem |
| Zaznavna razdalja | 1 mm – 10 mm |
| Izhodni tok senzorja | 20 mA |
| Delovna temperatura | –10 °C do +60 °C |

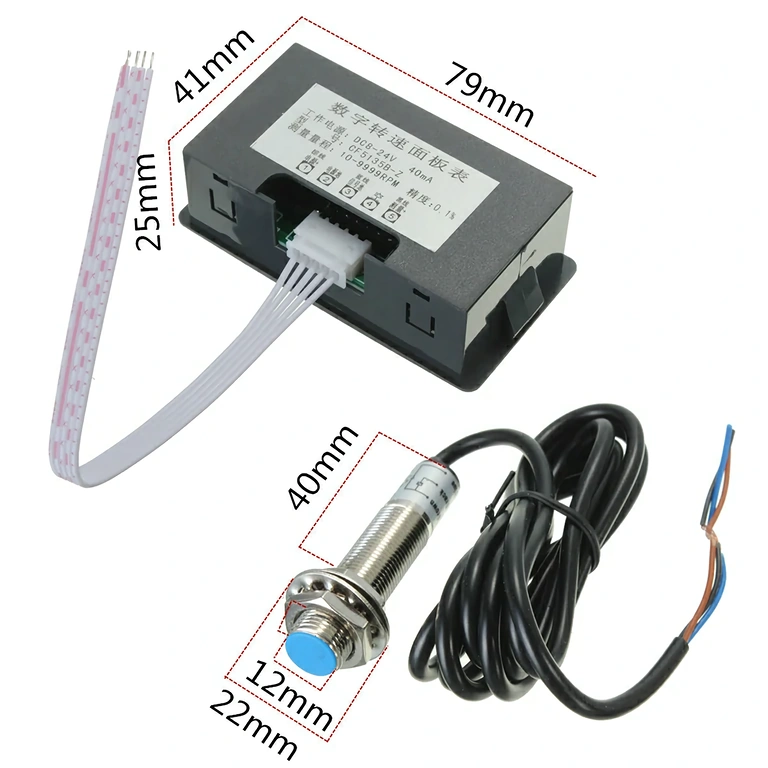

| Dimenzije senzorja | 60 × 10 mm, kabel 1 m |
| Priložen magnet | 10 × 2 mm |
Navodila za namestitev in uporabo
- Namestite magnet (10×2 mm) na vrtečo se gred opreme (kardanska gred, motorna gred ali vztrajnik) z epoksi lepilom ali mehansko objemko.
- Pritrdite Hallov NPN senzor na statično površino na razdalji 1–10 mm od magneta. Priporočena razdalja za optimalno stabilnost: 3–5 mm.

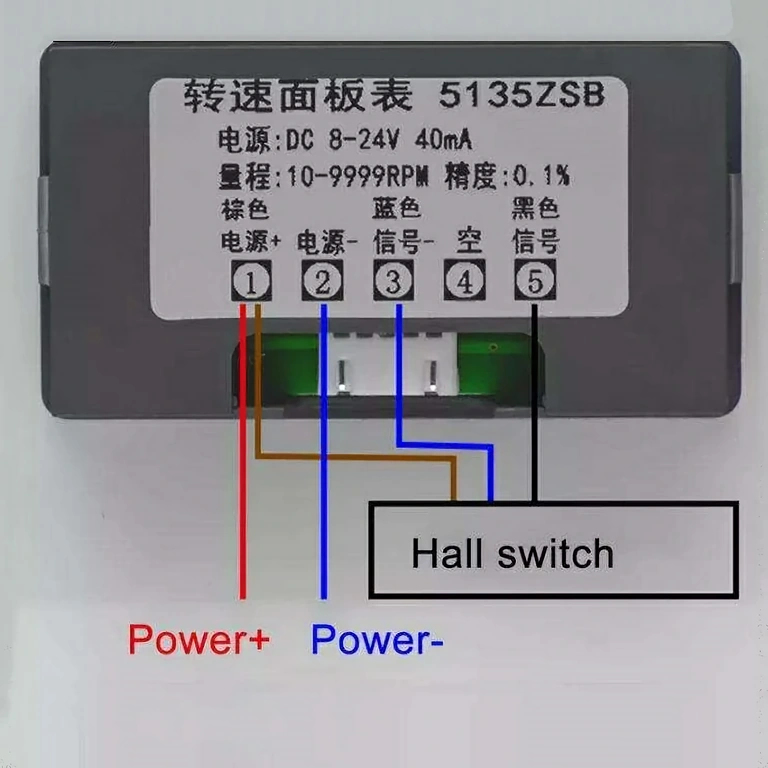

- Priklopite tahometer: rdeča žica na (+) DC 8V–24V, črna žica na maso (–), rumena/signalna žica na izhod senzorja.
- Priklopite Hallov senzor: rjava žica na (+) napajanje, modra žica na maso (–), črna žica na vhod za signal tahometra.
- Vklopite sistem — LED zaslon se bo prižgal in začel prikazovati vrtljaje takoj, ko magnet preide mimo senzorja.
- Kalibracija (če je potrebno): če ima oprema na gredi več magnetov, preverite nastavitev števila impulzov na obrat glede na vašo mehansko konfiguracijo.

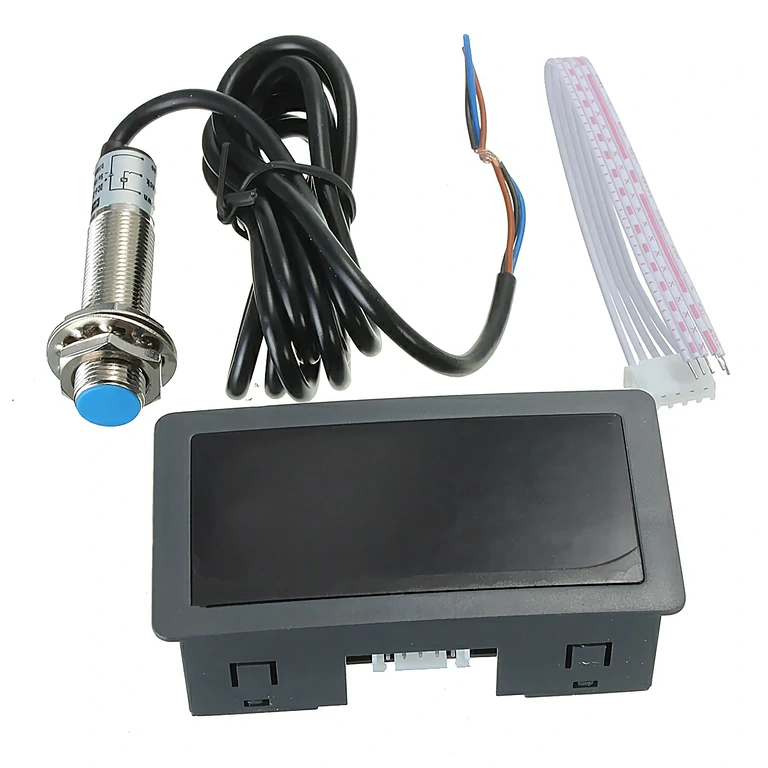

Vsebina paketa
- 1 x Digitalni LED tahometer (79×42×25 mm)
- 1 x Hallov NPN senzor (60×10 mm, kabel 1 m)
- 1 x Magnet (10×2 mm)
Pogosta vprašanja
Ali deluje na traktorjih s 24V električnim sistemom?
Da. Tahometer podpira napetosti med DC 8V in 24V. Brez težav deluje tako na 12V traktorjih kot na 24V kombajnih in težki mehanizaciji.
Ali moram senzor ali magnet kupiti posebej?
Ne. Paket že vsebuje Hallov NPN senzor in magnet 10×2 mm. Vse potrebno za namestitev je priloženo.
Kako natančen je pri 540 RPM, kar je standardna hitrost kardanske gredi?
Pri vrtljajih pod 5000 RPM je natančnost ±2 RPM. Pri 540 RPM je največja napaka le 2 vrtljaja na minuto, kar je več kot dovolj za natančen nadzor in nastavitev kardana.
Se lahko namesti tudi na stružnice ali kompresorje, ne le na kmetijske stroje?
Da, naprava deluje na kateri koli opremi z vrtečo se gredjo in vrtljaji med 5 in 9999 RPM — vključno s stružnicami, rezkalniki, elektromotorji, kompresorji, generatorji ali čolni z motorjem.
