XL6009 DC-DC Boost pretvornik – set 5 modulov s 4A tokom in 94% izkoristkom za zahtevne projekte
Imate na voljo 5V vir, a potrebujete 12V? Ali želite napajati LED trak preko 3,7V baterije? XL6009 boost step-up pretvornik je kot nalašč za to. S kompletom 5 kosov boste vedno imeli dovolj modulov na zalogi za vse svoje DIY projekte, brez nepotrebnega čakanja na posamezna naročila.
Opomba: Izhodna napetost mora biti vedno višja od vhodne. Gre za step-up (boost) pretvornik, ne za step-down (buck) izvedbo.
Zakaj izbrati ta komplet? (Ključne prednosti):
- Komplet 5 kosov po ugodni ceni — idealno za več projektov ali kot zaloga v delavnici.
- Izhodni tok do 4A — kar 33 % več od klasičnega LM2577 (3A), kar zadostuje za DC motorje, LED trakove ali polnjenje baterij.
- Izkoristek do 94 % — minimalne izgube energije, modul ostaja hladen tudi pri srednjih obremenitvah.
- Preklopna frekvenca 400 kHz — skoraj 8-krat višja od LM2577 (~52 kHz), kar pomeni manjše valovanje (riple) okoli ~50 mV in bolj kompaktne komponente.
- Natančna regulacija ±0,5 % — izhodna napetost ostaja stabilna tudi pri nenadnih spremembah obremenitve.
- Nizka poraba v stanju pripravljenosti (18 mA) — učinkovito delovanje v aplikacijah na baterijski pogon brez nepotrebnega praznjenja.
- Širok temperaturni razpon -40 °C do +85 °C — primerno za industrijsko uporabo, zunanjo montažo ali zaprta ohišja brez aktivnega hlajenja.
Podrobnosti in zmogljivost

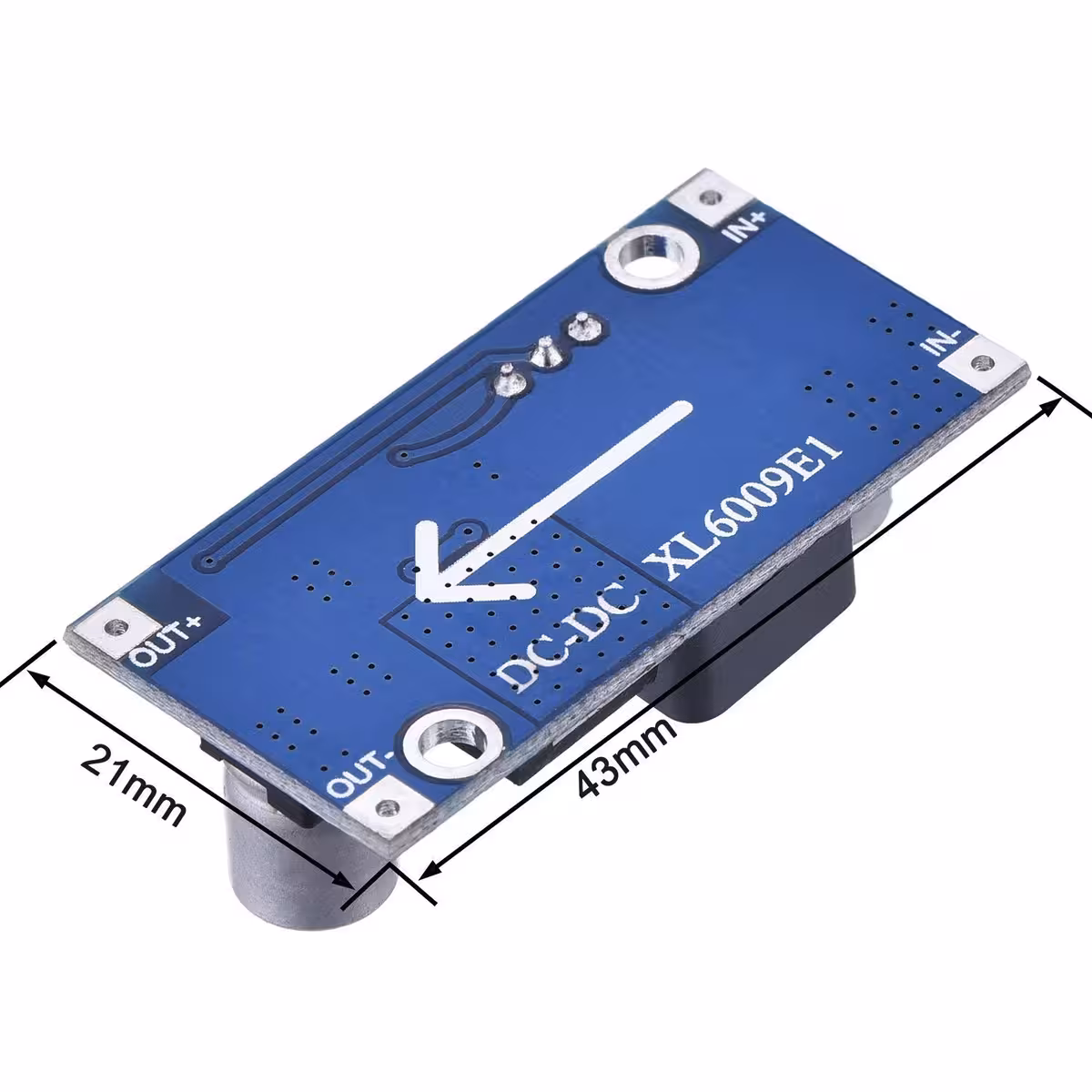

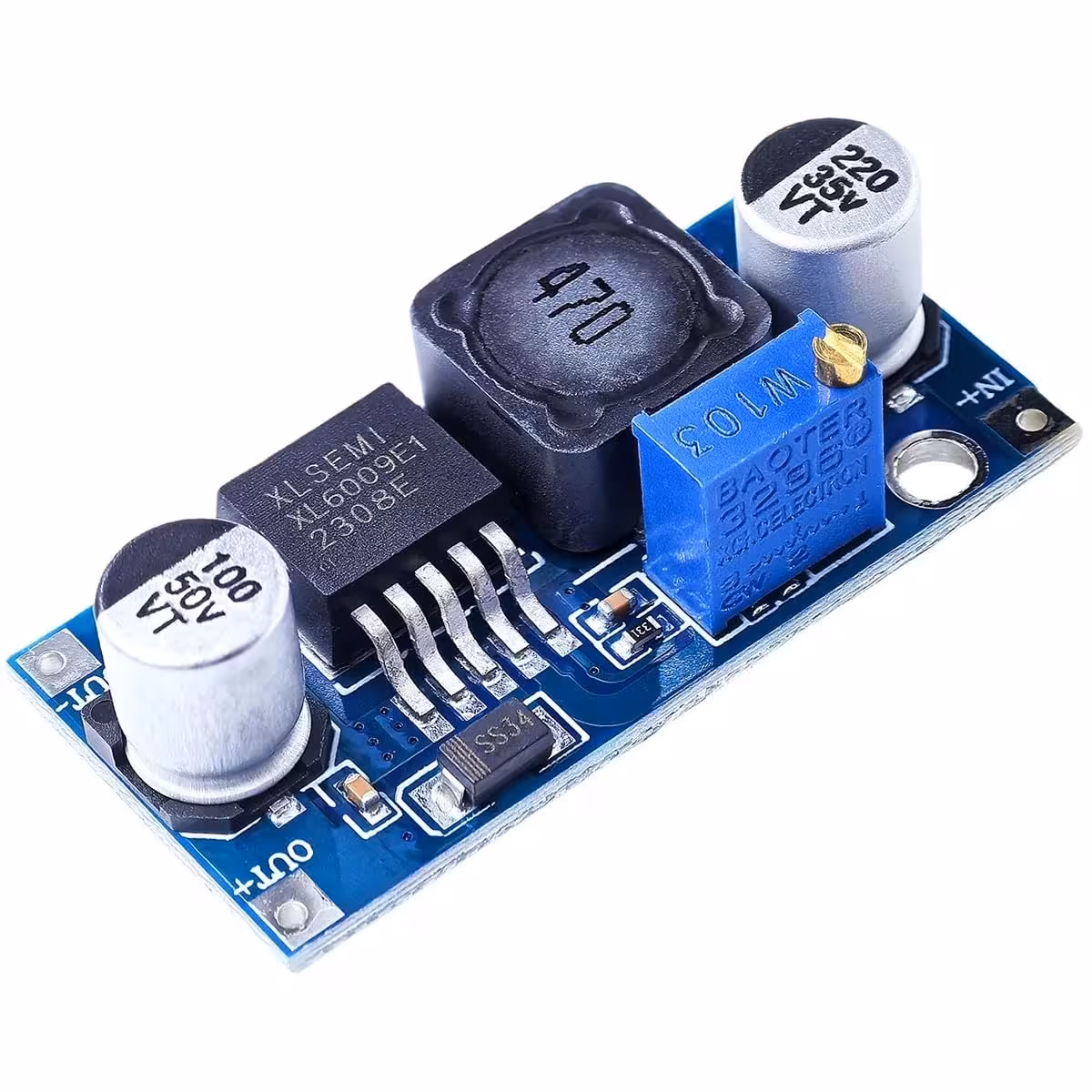

Srce modula je integrirano vezje XL6009, ki deluje pri 400 kHz. Ta visoka frekvenca zagotavlja izhodno valovanje (riple) okoli 50 mV, kar pomeni čistejšo napetost v primerjavi s starejšimi generacijami brez potrebe po dodatnem filtriranju. Napetost se nastavlja preko vgrajenega večobratnega potenciometra – z nekaj obrati boste natančno dosegli želeno vrednost, ki jo preverite z multimetrom. Na izhodu je nameščen 0,1 µF kondenzator za dušenje visokofrekvenčnega šuma.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Količina v kompletu | 5 kosov |
| Vhodna napetost | 3V – 32V (priporočeno 5V – 32V) |
| Izhodna napetost | 5V – 35V (nastavljiva) |
| Maksimalni izhodni tok | 4A |
| Izkoristek pretvorbe | do 94 % |
| Preklopna frekvenca | 400 kHz |
| Regulacija napetosti | ±0,5 % |
| Regulacija obremenitve | ±0,5 % |
| Izhodno valovanje | ≈50 mV (odvisno od obremenitve) |
| Poraba v prostem teku | 18 mA (5V vhod, 8V izhod) |
| Filtriranje šuma | Vgrajen 0,1 µF kondenzator |
| Delovna temperatura | -40 °C ~ +85 °C |
| Tip pretvornika | DC-DC Step-Up (Boost) |
Navodila za uporabo

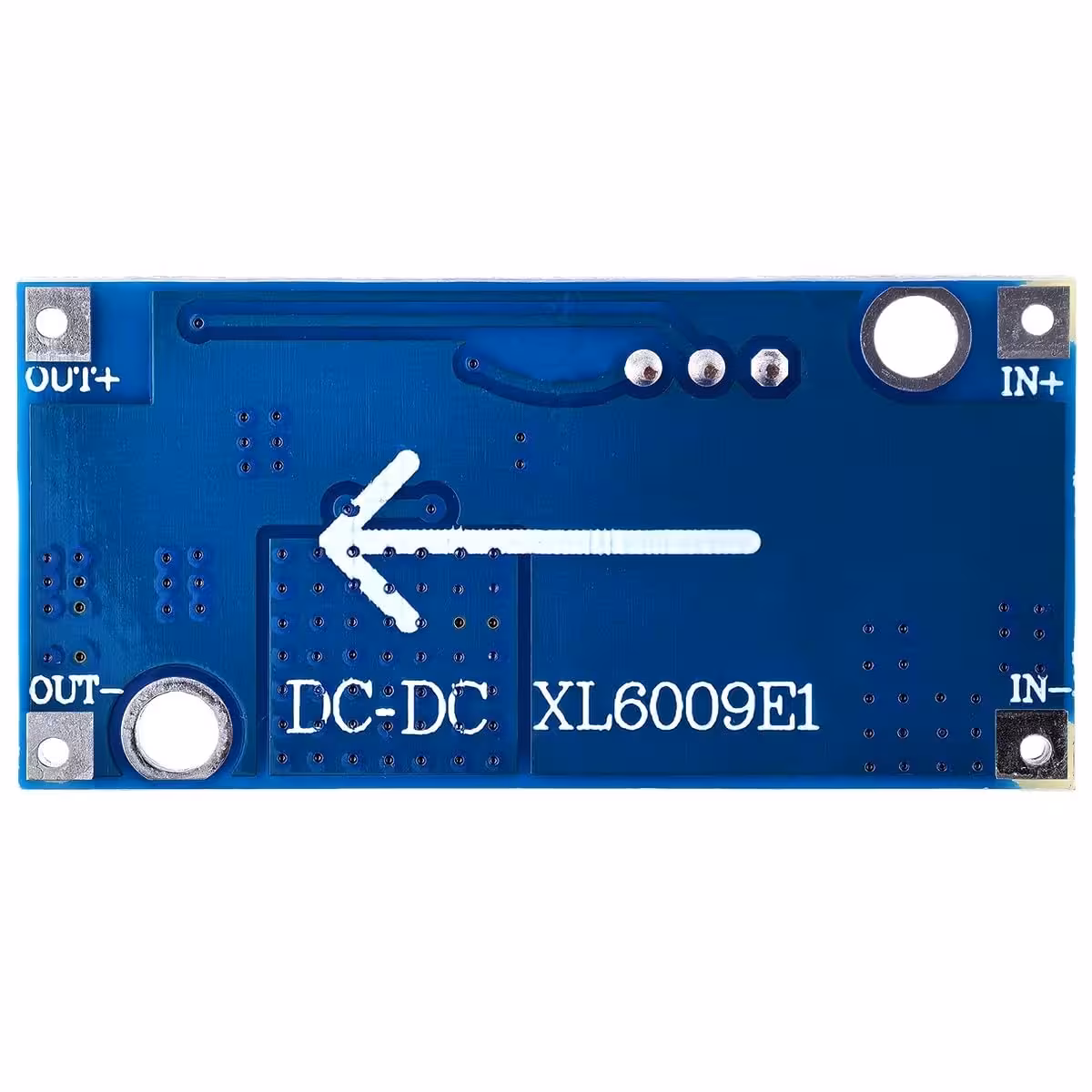

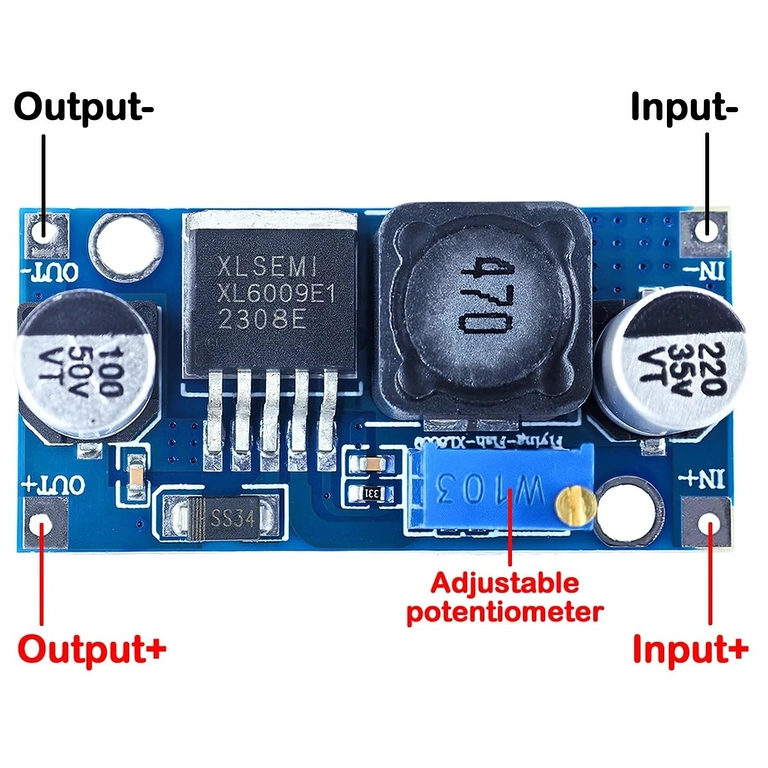

- Priključite vir napajanja na vhodne sponke (IN+ in IN-) modula.
- Preden priključite porabnik, obrnite večobratni potenciometer do konca v nasprotni smeri urinega kazalca, da začnete z najnižjo napetostjo.
- Na izhodne sponke (OUT+ in OUT-) priključite multimeter za spremljanje napetosti v realnem času.
- Počasi vrtite potenciometer v smeri urinega kazalca, dokler na multimetru ne dosežete želene izhodne napetosti.
- Priključite porabnik in preverite stabilnost napetosti. Po potrebi rahlo popravite nastavitev.
- Za pravilno delovanje zagotovite, da je izhodna napetost vsaj 1V višja od vhodne.
- Pri tokovih blizu 4A na čip namestite manjši hladilnik ali zagotovite ustrezno kroženje zraka.
Vsebina paketa

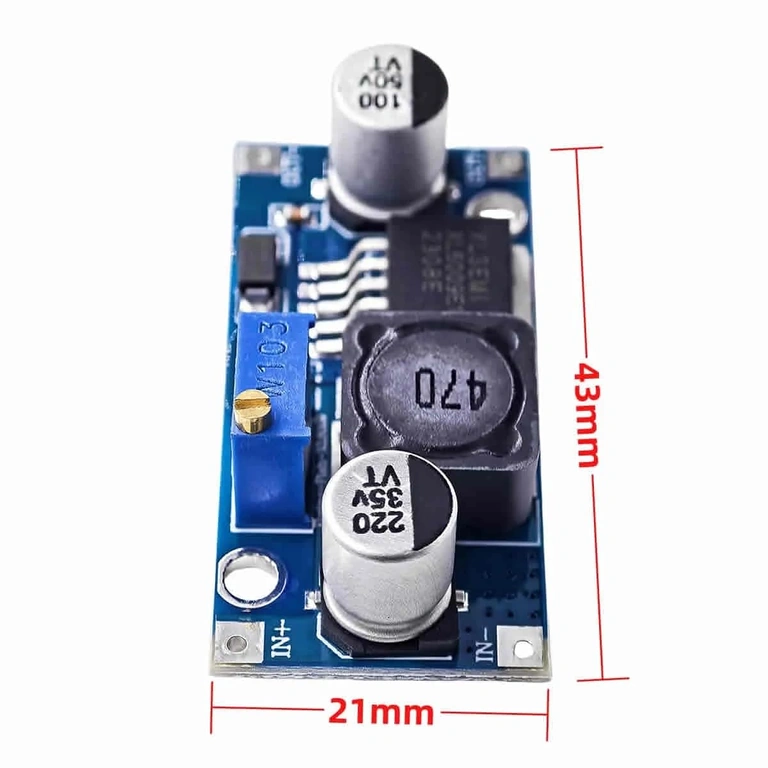

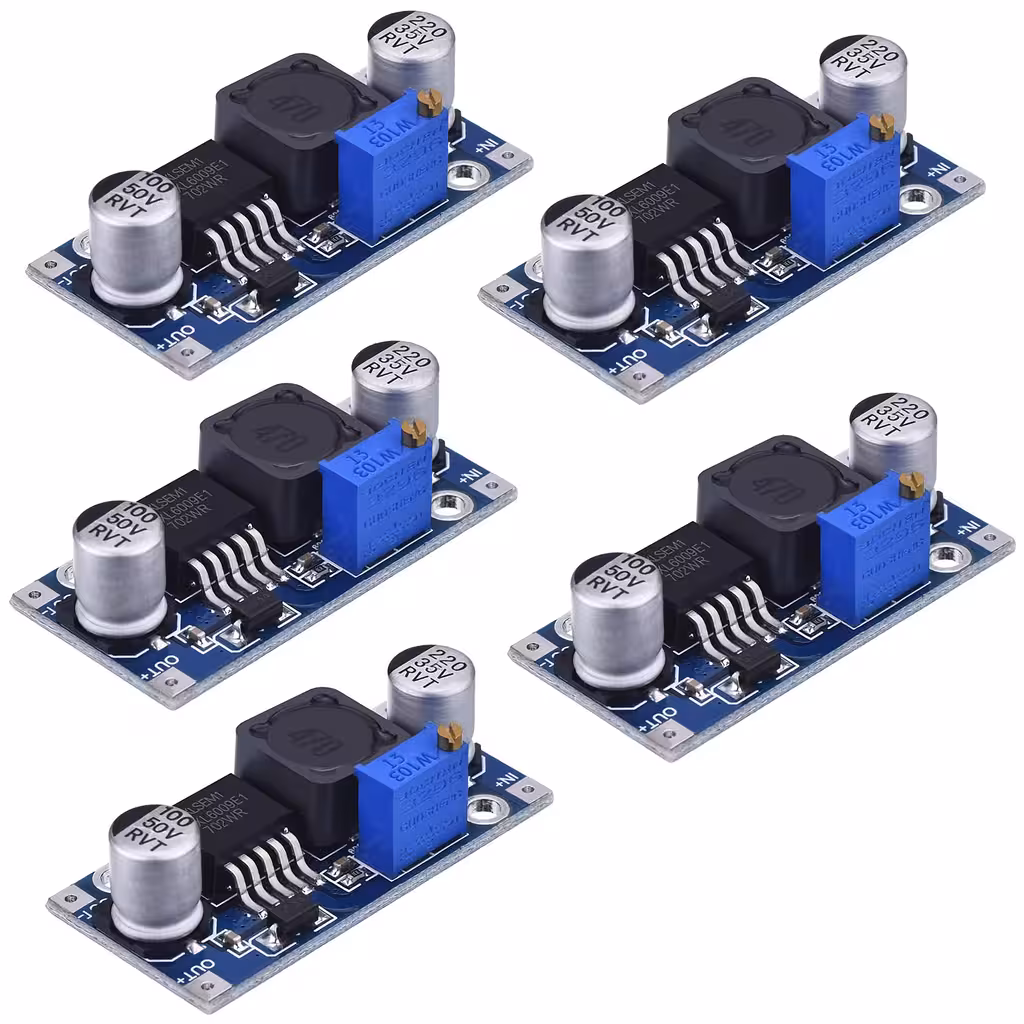

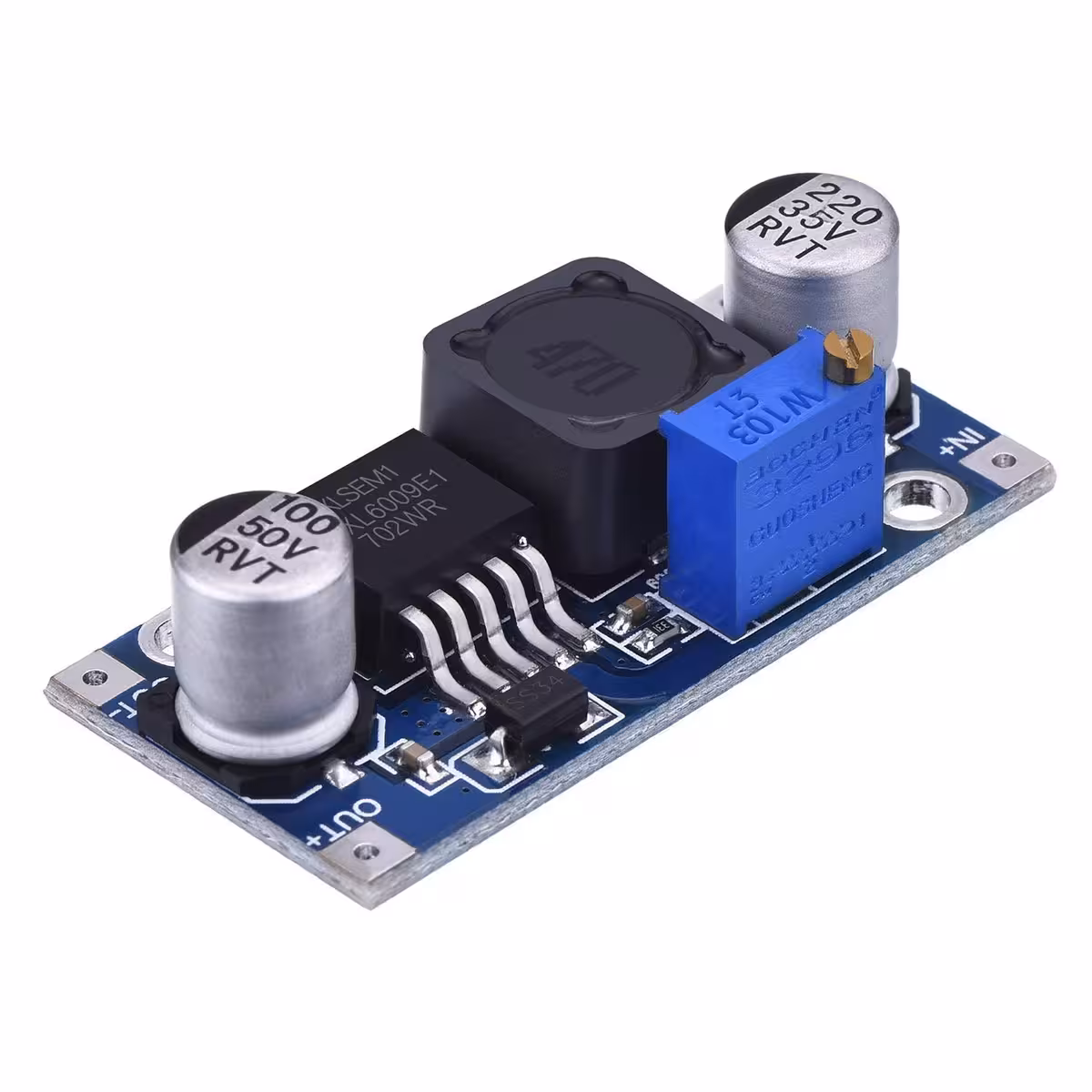

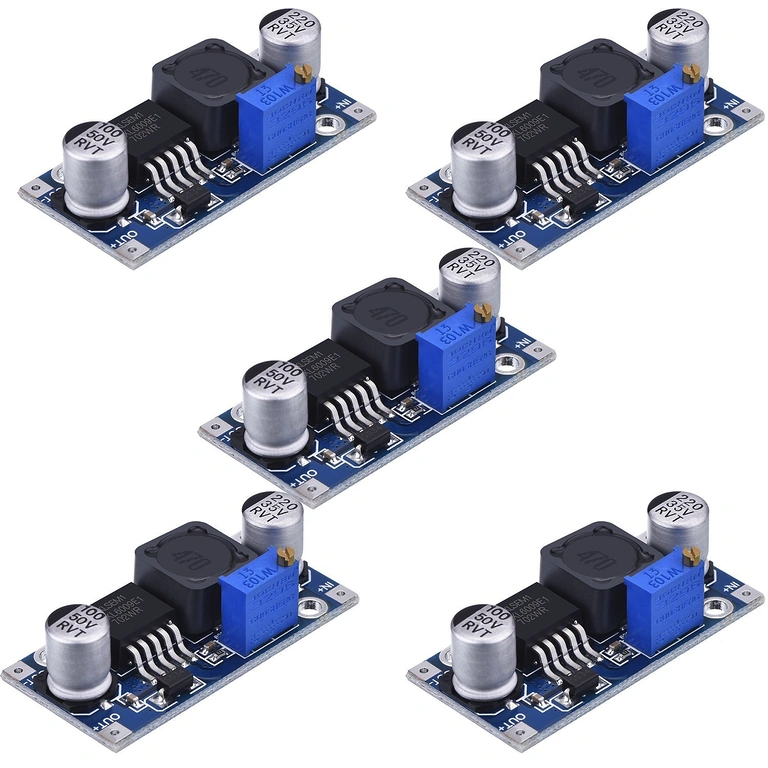

- 5 x XL6009 DC-DC Boost pretvornik z nastavljivim večobratnim potenciometrom
Pogosta vprašanja
Ali lahko modul XL6009 uporabim za znižanje napetosti (step-down)?
Ne. Modul XL6009 je izključno boost (step-up) pretvornik – izhodna napetost mora biti vedno višja od vhodne. Za zniževanje napetosti potrebujete ločen buck (step-down) modul.
Kakšna je razlika v primerjavi z modulom LM2577?
XL6009 zmore 4A v primerjavi s 3A pri LM2577, deluje pri 400 kHz namesto pri ~52 kHz in ustvarja bistveno manjše valovanje. Rezultat je večja moč, čistejša napetost in boljši izkoristek v enaki velikosti.
Ali lahko z modulom napajam LED trak ali DC motor?
Da. Odlično se obnese pri LED trakovih, manjših DC motorjih, polnjenju Li-Ion baterij in razvojnih ploščah (Arduino, ESP32, Raspberry Pi itd.), pod pogojem, da skupna moč ne presega 4A na izhodu.
Ali potrebujem dodatno hlajenje?
Pri obremenitvah do 2A modul deluje brez hladilnika. Če delate blizu meje 4A, na integrirano vezje namestite manjši hladilnik ali modul postavite na mesto z dobrim pretokom zraka.
Ali izhodna napetost ostane stabilna pri nihanju obremenitve?
Da. Regulacija obremenitve ±0,5 % zagotavlja, da izhodna napetost ne niha opazno niti ob nenadnih spremembah porabe, kar je ključno za občutljiva vezja in mikrokrmilnike.
