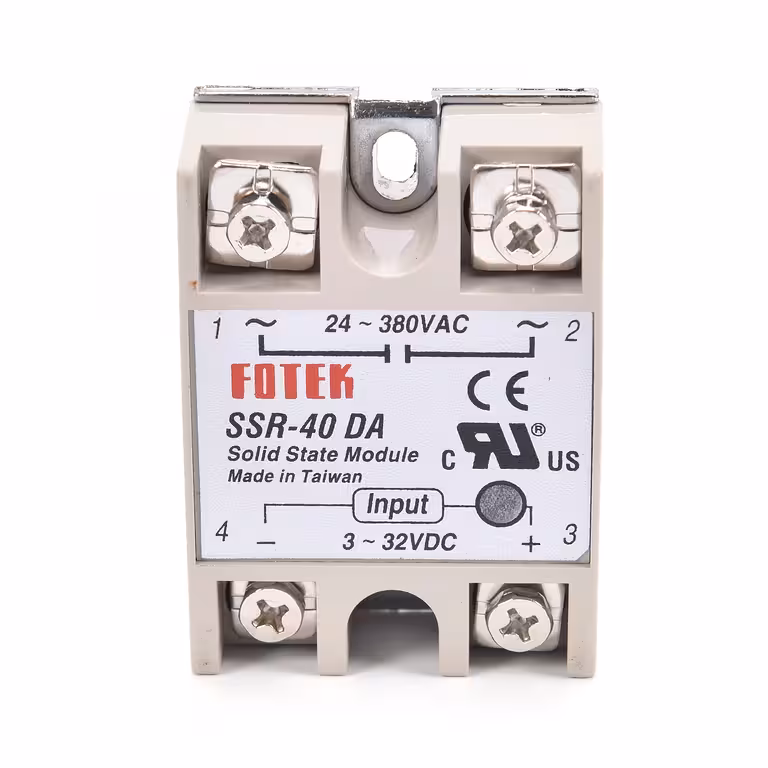

Polprevodniški rele SSR-40DA — 40A AC preklapljanje brez obrabe, iskrenja in hrupa
Klasični elektromehanski releji se sčasoma obrabijo, so glasni in povzročajo iskrenje. Če pogosto krmilite izmenična (AC) bremena, kot so grelni elementi, motorji ali industrijska razsvetljava, potrebujete zanesljivejšo rešitev. Polprevodniški rele (SSR) SSR-40DA omogoča preklapljanje do 40A pri 380V AC s preprostim krmilnim signalom 3–32V DC, pri čemer v notranjosti nima nobenih gibljivih delov.
Opomba: SSR-40DA je namenjen izključno preklapljanju izmeničnih (AC) bremen. Za krmiljenje enosmernih (DC) bremen potrebujete model SSR-DD.
Zakaj izbrati ta model? (Ključne prednosti):
- Brez mehanske obrabe — ker ni fizičnih kontaktov, je življenjska doba bistveno daljša kot pri klasičnih relejih, zlasti pri pogostem preklapljanju.
- Neposredna združljivost z Arduino, Raspberry Pi in PLC — sprejme krmilni signal že od 3V DC, kar pomeni, da deluje neposredno s 3,3V pini na Raspberry Pi brez dodatnih uporov.
- Optična izolacija do 2500V AC — vaš krmilni tokokrog je popolnoma ločen od omrežne napetosti, kar zagotavlja varnost vaše elektronike.
- Hiter odzivni čas (pod 10 ms) — primeren za aplikacije s hitrim ciklom, kot je PWM krmiljenje temperature ali industrijska avtomatizacija.
- Vgrajen LED indikator — takoj vidite, ali je rele aktiven, brez uporabe multimetra.
- Širok temperaturni razpon (-30 °C do +75 °C) — stabilno delovanje v elektro omaricah, tehničnih prostorih ali zahtevnih industrijskih okoljih.
Podrobnosti in zmogljivost
Izhod tipa TRIAC zagotavlja preklapljanje obeh polvalov AC napetosti, kar omogoča gladko krmiljenje tako uporovnih bremen (grelci, žarnice) kot induktivnih bremen (motorji, transformatorji). Optična izolacija ustvari galvansko ločitev med 3–32V DC krmilnim signalom in do 380V AC močnostnim delom, kar ščiti vaše mikrokrmilnike pred neželenimi povratnimi tokovi. Kompaktno ohišje velikosti 6,5 × 5 × 2,5 cm se enostavno pritrdi na hladilno telo ali ploščo z vijaki. Pri obremenitvah blizu 40A priporočamo uporabo hladilnega telesa za optimalno odvajanje toplote.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Model | SSR-40DA |
| Vhodna krmilna napetost | 3–32V DC |
| Vhodni krmilni tok | 3–25mA |
| Izhodna napetost | 24–380V AC |
| Maksimalni izhodni tok | 40A |
| Tip izhoda | TRIAC |
| Čas preklopa | <10ms |
| Tok uhajanja v stanju ON | <2mA |
| Dielektrična trdnost | 2500V AC |
| Izolacijska upornost | 500MΩ / 500V DC |
| Izolacija | Optična |
| Vizualni indikator | LED ON |
| Delovna temperatura | -30°C … +75°C |
| Dimenzije | 6,5 × 5 × 2,5 cm |
| Montaža | Z vijaki |
Vsebina paketa
- 1 × Polprevodniški rele SSR-40DA
Pogosta vprašanja
Ali lahko SSR-40DA uporabim za DC bremena na izhodu?
Ne. TRIAC izhod deluje izključno z izmeničnim tokom (AC) v območju od 24V do 380V. Za preklapljanje DC bremen izberite model SSR-DD.
Ali deluje z Arduino ali Raspberry Pi brez dodatnih komponent?
Da. Krmilni signal se začne pri 3V DC, kar zadostuje za 3,3V pine Raspberry Pi in 5V pine Arduino krmilnikov. Dodatni tranzistorji ali upori niso potrebni.
Ali nujno potrebujem hladilno telo pri 40A?
Da. Pri tokovih blizu nazivne vrednosti rele ustvarja precejšnjo toploto. Ustrezno hladilno telo preprečuje pregrevanje in zagotavlja dolgotrajno stabilno delovanje.
Ali lahko krmili trifazni motor?
En SSR-40DA krmili le eno fazo. Za trifazni motor potrebujete tri enake releje, po enega za vsako fazo.
Zakaj je optična izolacija pomembna v praksi?
Popolnoma loči vaš krmilni sistem (Arduino, PLC) od visoke omrežne napetosti. V primeru napetostne konice ali kratkega stika na bremenu ostanejo vaši mikrokrmilniki zaščiteni. Dielektrična trdnost 2500V AC zagotavlja visoko stopnjo varnosti.
