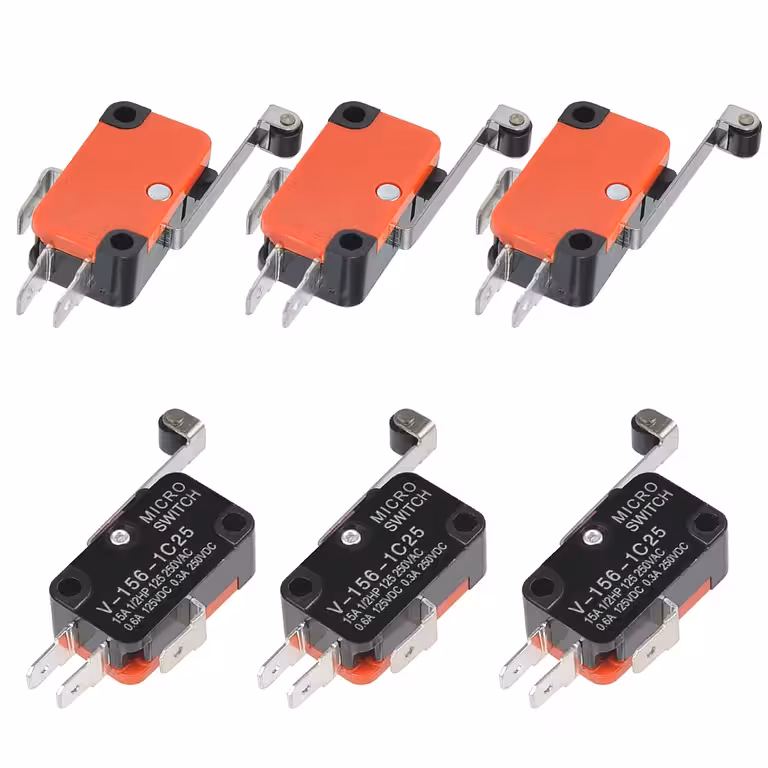

Mikrostikalo V-156-1C25 z dolgim vzvodom – industrijsko končno stikalo 15A za CNC, avtomatizacijo in 3D tiskalnike
Ko končno stikalo zataji, lahko to pomeni težave za celoten stroj. Ne glede na to, ali opremljate CNC rezkar, 3D tiskalnik ali industrijski sistem avtomatizacije, potrebujete zanesljivo stikalo, ki vsakič deluje brezhibno. Mikrostikalo V-156-1C25 s kolescem in dolgim vzvodom zagotavlja natančen odziv brez nihanj, negotovih signalov ali kompromisov.
Opomba: Komplet vsebuje 6 enakih enot V-156-1C25. Slike so simbolične in prikazujejo en primerek. Pred namestitvijo preverite električno združljivost (napetost in tok).
Zakaj izbrati ta model? (Ključne prednosti):
- 15A pri AC — za zahtevne obremenitve — neposredno krmiljenje manjših motorjev do 1/2 KM brez vmesnega releja, kar poenostavi vezje.
- Dolg vzvod s kolescem — zaznava položaj tudi na večji razdalji od telesa stikala, kar odpravlja potrebo po milimetrsko natančni poravnavi pri montaži.
- Snap-action mehanizem — preklop med NO in NC kontakti je trenuten, ne glede na hitrost aktivacije; zagotavlja čist digitalni signal za vsak PLC ali mikrokrmilnik.
- 3 terminali COM/NO/NC — prilagodljiva vezava glede na vaše potrebe; primerno za varnostne kroge ali signalizacijo.
- Združljivost z AC in DC — 125V/250V AC ali 125V/250V DC; en model pokriva večino obstoječih inštalacij.
- Komplet 6 kosov — znatno nižja cena na enoto; vedno boste imeli pri roki rezervni del za hitro servisiranje.
- Kompaktno ohišje 2,79 × 1,60 cm — primerno za vgradnjo v prostore z omejenim prostorom, varna pritrditev skozi odprtino premera 0,33 cm.
Podrobnosti in zmogljivost
Geometrija dolgega zgibnega vzvoda omogoča proženje pod večjim kotom, kar pomeni večje mehanske tolerance pri namestitvi in manjšo silo aktivacije v primerjavi z različicami s kratkim vzvodom. Montaža je hitrejša, nastavitev točke proženja pa preprostejša.
Snap-action mehanizem zagotavlja, da se prehod med Normal Open (NO) in Normal Closed (NC) stanjem zgodi hipno, ne glede na to, kako počasi ali hitro premikate vzvod. Rezultat: nobenih parazitskih signalov ali “sivih con” – točno to, kar potrebujejo Arduino, Raspberry Pi, CNC krmilniki in PLC-ji za predvidljivo delovanje.
Z nazivno vrednostjo 15A pri 250V AC se V-156-1C25 uvršča med robustna industrijska mikrostikala – ni le prototipna komponenta, temveč zanesljiv del za resno uporabo. Pri DC napetosti so specifikacije 0,6A/125V in 0,3A/250V, kar je v skladu s standardi za prekinitev električnega loka pri neprekinjenem preklapljanju.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Model | V-156-1C25 |
| Električna moč AC | 15A, 1/2 KM, 125V AC / 250V AC |
| Električna moč DC | 0,6A pri 125V DC / 0,3A pri 250V DC |
| Konfiguracija kontaktov | 1NO + 1NC (3 terminali: COM, NO, NC) |
| Tip aktivacije | Kolesce na dolgem zgibnem vzvodu |
| Mehanizem preklopa | Snap-action (trenutni) |
| Dimenzije ohišja | 2,79 × 1,60 × 0,99 cm |
| Dimenzije aktuatorja (vzvod) | 5,08 × 0,41 cm |
| Premer pritrdilne odprtine | 0,33 cm |
| Material ohišja | Plastika + kovina |
| Barve | Rdeča, črna, srebrna |
| Teža na kos | 8 g |
| Količina v kompletu | 6 enakih kosov |
| Tipične aplikacije | CNC, industrijska avtomatizacija, 3D tiskalniki, elektronska oprema, varnostni sistemi |
Vsebina paketa
- 6 × Končno stikalo V-156-1C25 s kolescem in dolgim vzvodom
Pogosta vprašanja
Kaj pomeni konfiguracija 1NO + 1NC in kako se poveže?
Stikalo ima 3 terminale: COM (skupni), NO (Normal Open – v mirovanju odprt) in NC (Normal Closed – v mirovanju zaprt). Ob pritisku na vzvod se kontakt NO zapre, NC pa odpre. Izberete terminal, ki ustreza vaši logiki vezja.
Je primerno za 3D tiskalnike in CNC stroje?
Da. V-156-1C25 je eno izmed najbolj razširjenih končnih stikal za kartezijske in CoreXY 3D tiskalnike ter hobi in polprofesionalne CNC stroje. Dolg vzvod s kolescem omogoča enostavno nastavitev točke proženja brez razstavljanja stroja.
Ali ga lahko priključim neposredno na Arduino ali Raspberry Pi?
Da, na terminala NO ali NC ga povežete z digitalnimi pini mikrokrmilnika, ob uporabi notranjega ali zunanjega pull-up upora. Pozor: v istem vezju ne mešajte 3,3V/5V TTL logike z visokonapetostnimi 15A/250V AC priključki.
Kakšna je razlika v primerjavi s stikalom s kratkim vzvodom?
Dolg vzvod nudi daljšo pot aktivacije in manjšo silo proženja – je bolj občutljiv in lažje ga je vgraditi tam, kjer so mehanske tolerance večje. Kratki vzvod je boljša izbira, ko je prostor omejen in je na voljo večja sila.
Ali komplet vključuje vijake ali konektorje?
Ne. Komplet vsebuje izključno 6 kosov stikal V-156-1C25. Vijake in električne konektorje je treba dokupiti posebej glede na vašo aplikacijo.
Je dimenzijsko združljiv z drugimi stikali serije V-15x?
Da. Serija V-156 sledi standardnemu SPDT odtisu, ki je dimenzijsko združljiv z večino opreme, ki uporablja stikala družine V-15x.
