NTC 10K B3950 sonde – ±1% natančnost za ogrevalne sisteme, bojlerje in IoT projekte
Vam peč javlja napako pri merjenju temperature? Bojler ne deluje pravilno? Ali pa potrebujete zanesljive senzorje za svoj ESP32 projekt in se želite izogniti nenehnemu naročanju? S kompletom 4 NTC 10K B3950 sond boste rešili vse te težave z enim nakupom — in imeli še nekaj rezervnih kosov na zalogi.
Opomba: Pred nakupom preverite, ali vaša naprava uporablja sonde s specifikacijo NTC 10K / B3950. Upornost originalne sonde pri sobni temperaturi mora biti približno 10KΩ pri 25°C.
Zakaj izbrati ta komplet? (Ključne prednosti):
- 4 kosi v kompletu — vedno imate pri roki rezervo, tako da vas okvara sredi zime ne bo presenetila
- Toleranca ±1% s koeficientom B3950 — zagotavlja stabilne in ponovljive meritve v celotnem območju delovanja, ne le pri kalibracijski temperaturi

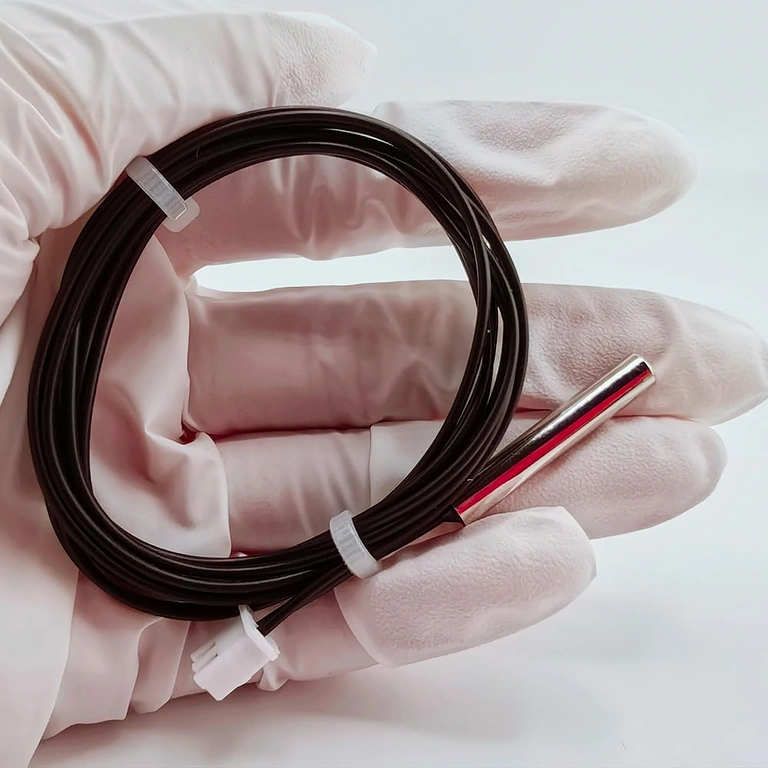

- Območje od -20°C do +105°C — primerno tako za hladilne sisteme kot za ogrevalne peči pri polni obremenitvi
- 1-metrski kabel, ki ga lahko skrajšate — dolžino prilagodite točno svojim potrebam, bodisi za krmilno omarico ali tesne prostore

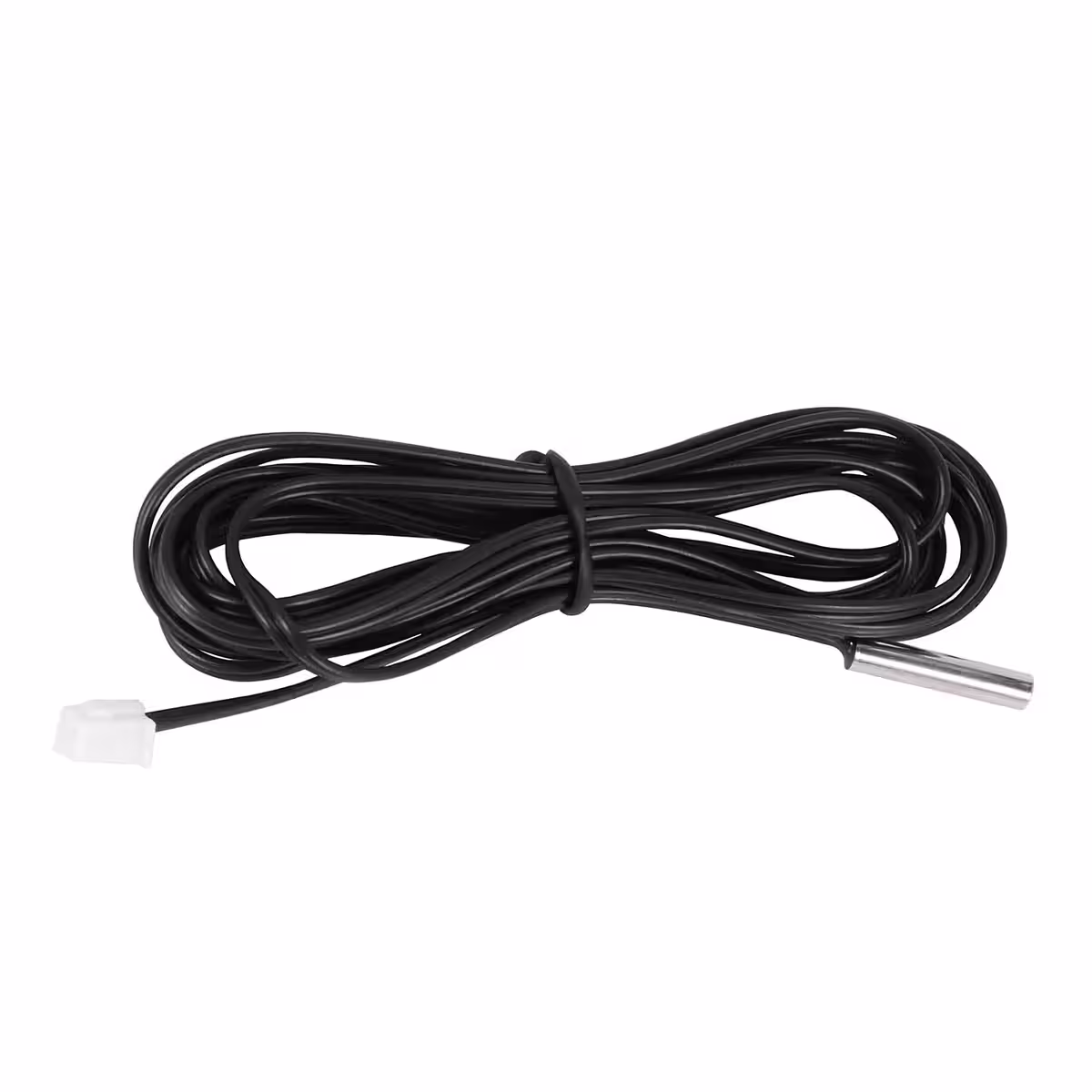

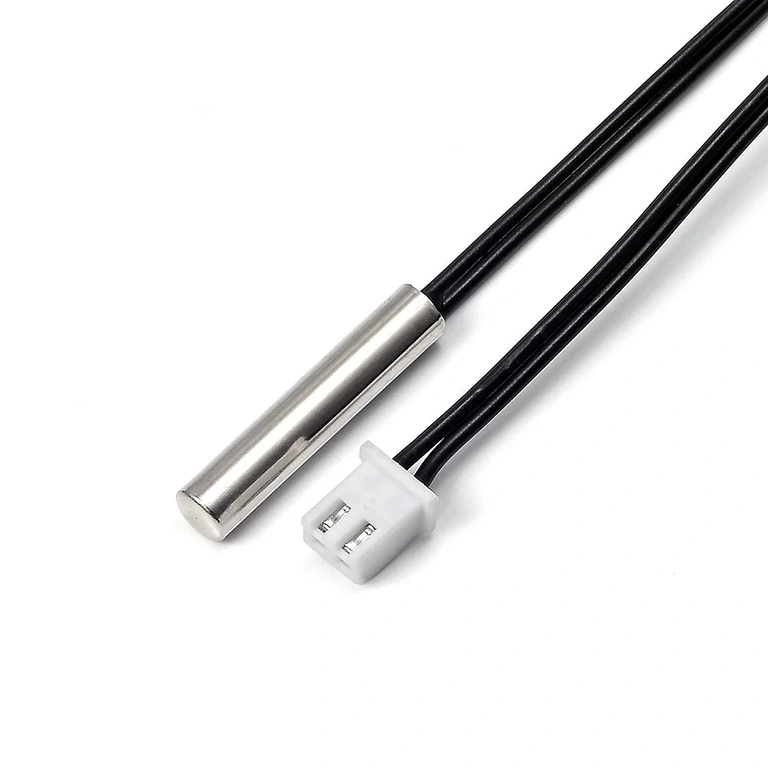

- Široka združljivost — neposredna zamenjava za originalne sonde v plinskih pečeh, bojlerjih, ventilatorskih konvektorjih, kot tudi za Arduino, ESP32, Raspberry Pi in PID krmilnike
- Izolacija >100 MΩ, AC test 1800V — kovinsko ohišje 5×30 mm, ki zdrži v standardnih inštalacijah brez težav
Podrobnosti in zmogljivost

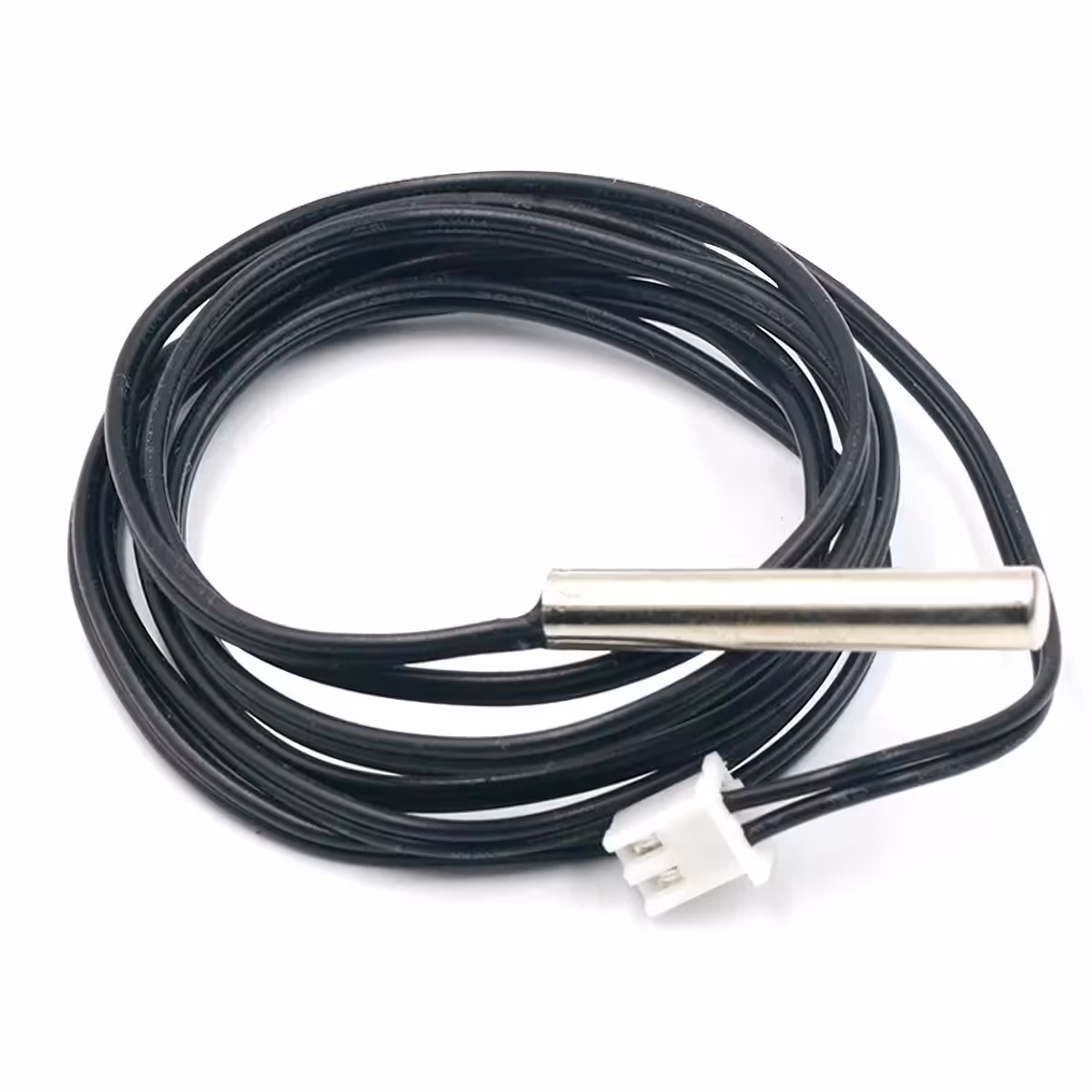

V središču vsake sonde je NTC termistor z nazivno vrednostjo 10KΩ pri 25°C in termičnim koeficientom B3950 — kombinacija, ki ustvari predvidljivo krivuljo upornosti in temperature, ki jo je enostavno linearno obdelati v kateri koli programski opremi. Kovinsko ohišje velikosti 5×30 mm zagotavlja hiter toplotni stik z medijem, disipacijska konstanta 5 mW/°C pa ohranja lastno segrevanje senzorja na zanemarljivi ravni, tudi pri neprekinjenem delovanju. Kabel prestane napetostni test AC 1800V / 1mA / 2 sekundi, kar ga naredi primernega za standardne električne inštalacije brez potrebe po dodatnih zaščitnih ukrepih.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Tip senzorja | NTC 10K ±1% (B3950) |
| Nazivna upornost | 10 KΩ pri 25°C |
| Toleranca | ±1% |
| Temperaturno območje | -20°C ~ +105°C |
| Dolžina kabla | 1 meter (možnost skrajšanja) |

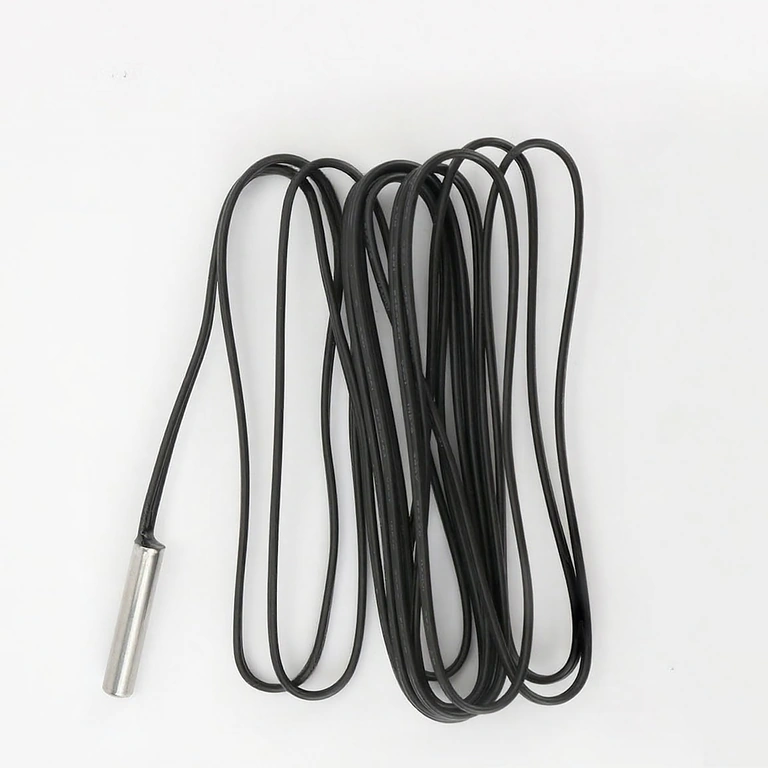

| Dimenzija kovinskega ohišja | 5 × 30 mm |
| Disipacijska konstanta | 5 mW/°C |
| Izolacijska upornost | >100 MΩ |
| Napetostni test | AC 1800V / 1mA / 2 sekundi |
| Količina v paketu | Set 4 enakih kosov |
Vsebina paketa

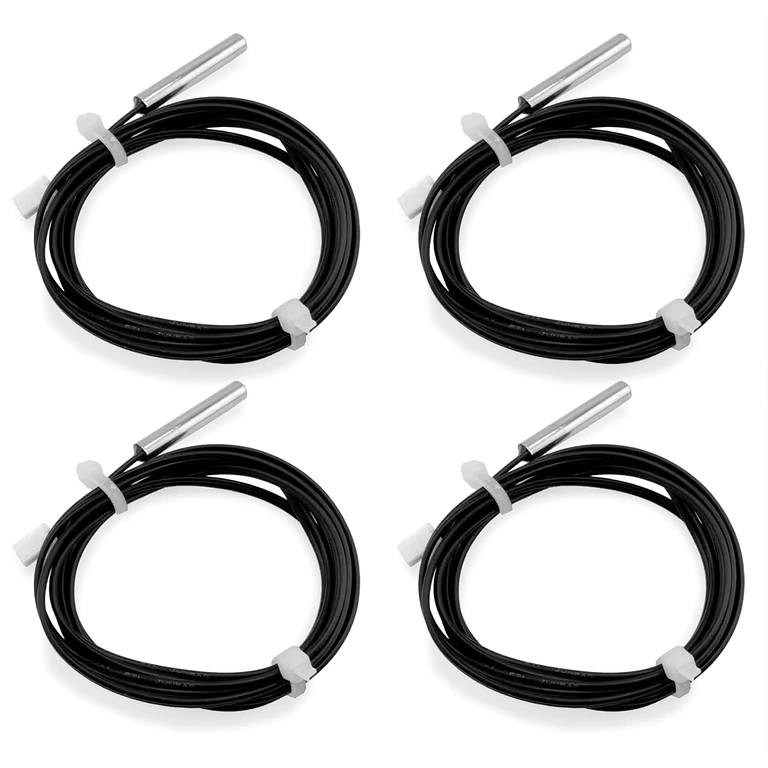

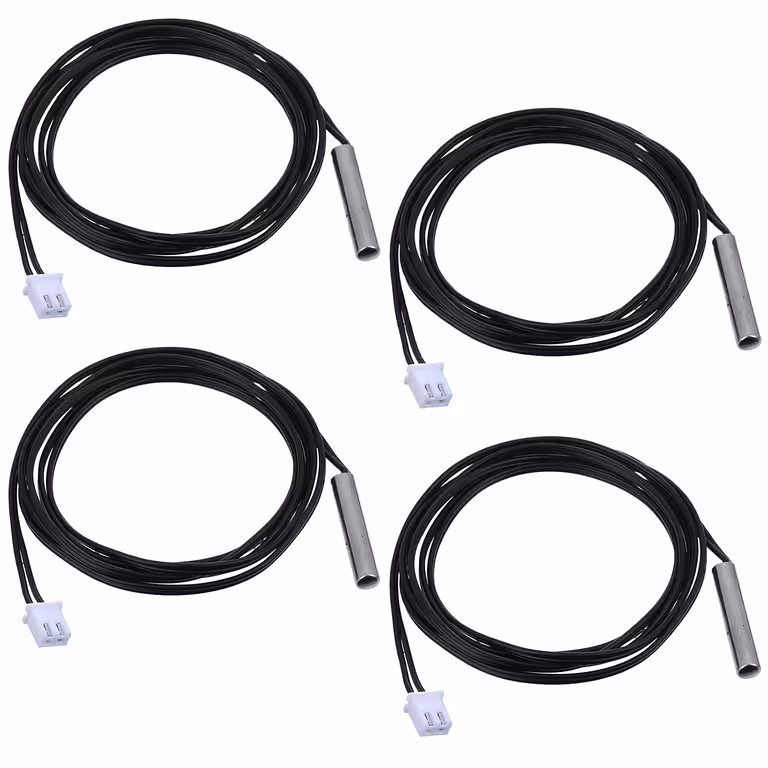

- 4 × Temperaturna sonda NTC 10K ±1% B3950 s kablom dolžine 1 meter
Pogosta vprašanja
Kako preverim, ali je sonda NTC 10K B3950 združljiva z mojo pečjo ali bojlerjem?
Preverite oznako na originalni sondi ali tehnična navodila vaše naprave. Če je navedeno NTC 10K ali NTC 10KΩ s koeficientom B med 3900 in 4000, je ta sonda ustrezna zamenjava. Združljivost lahko potrdite tudi z multimetrom: upornost pri sobni temperaturi (~25°C) mora biti približno 10KΩ.
Ali deluje z Arduino, ESP32 ali Raspberry Pi?
Da, brez težav. Sondo povežete preko napetostnega delilnika z 10KΩ uporom na analogni vhod. Knjižnice za Arduino in ESP32 neposredno podpirajo parameter B3950, zato ročna kalibracija ni potrebna.
Ali sonda zdrži neposreden stik z vodo?
Kovinsko ohišje je zasnovano za potopitev v vodo in nekorozivne tekočine v območju od -20°C do +105°C. Pri agresivnih kemičnih medijih ali visokotlačnih sistemih predhodno preverite združljivost s specifikacijami vašega sistema.
Ali lahko 1-metrski kabel podaljšam, če je prekratek?
Da. Podaljšate ga lahko s spajkanjem ali priključnimi sponkami z uporabo kabla enakega preseka, pri čemer poskrbite za zaščito spojev pred vlago. Za kritične aplikacije, kjer je natančnost ključnega pomena, se izogibajte nepotrebnim spojem in raje uporabite originalno dolžino ali naročite različico z daljšim kablom.
