Digitalni vgradni voltmeter in ampermeter – hkraten prikaz AC napetosti in toka brez kompromisov
Ko želite imeti popoln nadzor nad dogajanjem v svoji električni omarici in v realnem času spremljati napetost ter tok, potrebujete napravo, ki vam ne bo vsiljevala izbire med enim ali drugim. Digitalni AC voltmeter in ampermeter 60–500V / 0–100A omogoča sočasen prikaz obeh vrednosti na preglednem LED zaslonu. Modul je zasnovan za vgradnjo v standardno odprtino premera 22 mm. Brez preklapljanja. Brez kompromisov.
Opomba: Naprava deluje izključno na izmeničnem toku (AC). Ni združljiva z enosmernimi (DC) omrežji. Za doseganje maksimalne natančnosti pri merjenju nizkih tokov priporočamo, da fazni vodnik 3- do 5-krat ovijete skozi tokovno tuljavo.
Zakaj izbrati ta model? (Ključne prednosti):
- Dvojno merjenje brez preklapljanja — napetost in tok sta prikazana hkrati, kar vam prihrani čas in preprečuje napake pri odčitavanju.
- Širok razpon za skoraj vsako inštalacijo — od 60 V do 500 V in od 0 do 100 A, primeren tako za gospodinjska 230 V omrežja kot za industrijske trifazne sisteme.
- Dobro viden LED zaslon — številke ostanejo jasne in čitljive tudi v slabo osvetljenih električnih omaricah ali z večje razdalje.
- Vgradnja 22 mm — z zunanjimi merami 31×31 mm je idealen za kompaktne razdelilne omarice, kjer je prostor omejen.
- Merjenje toka brez prekinjanja vodnika — fazni vodnik preprosto napeljete skozi magnetni obroč; namestitev ne posega v obstoječe ožičenje.
- Nastavljiva natančnost z večkratnim navitjem — pri tokovih pod 10 A lahko s 3- do 5-kratnim ovijanjem vodnika skozi tuljavo znatno povečate občutljivost merjenja.
Podrobnosti in zmogljivost

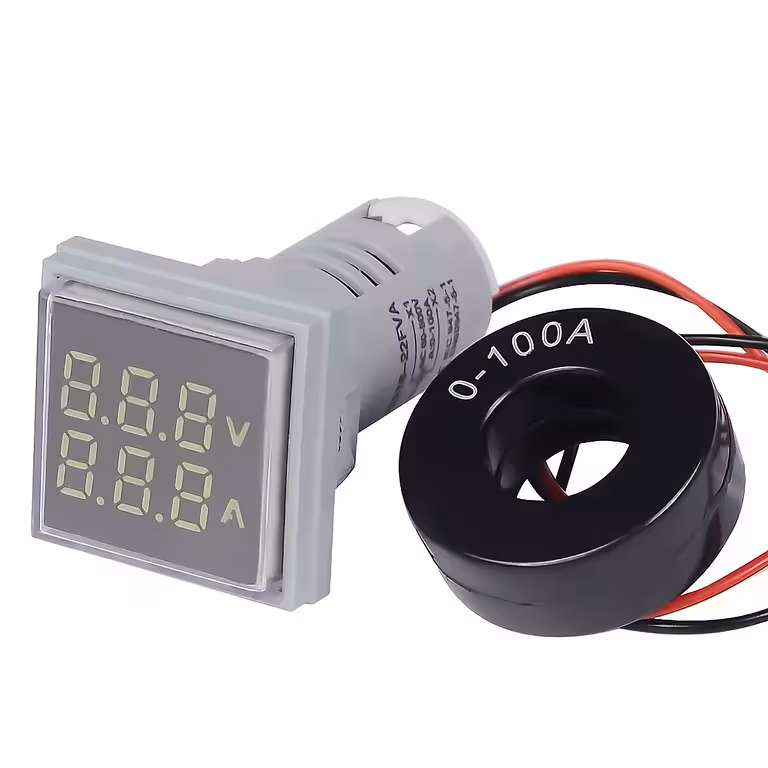

Modul združuje AC voltmeter in ampermeter s tokovno tuljavo v enem samem kompaktnem ohišju. Priključka L in N zagotavljata napajanje naprave in merjenje omrežne napetosti, medtem ko se tok zaznava neinvazivno preko magnetnega obroča – brez prekinitve tokokroga in brez posegov v obstoječe kable. Signal se obdela trenutno in prikaže na LED zaslonu z visoko svetilnostjo, ki je berljiv tudi v zahtevnih svetlobnih pogojih.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Območje merjenja napetosti | 60 – 500 V AC |
| Območje merjenja toka | 0 – 100 A AC |
| Združljivo omrežje | Izključno izmenični tok (AC) |
| Tip zaslona | LED, visoka svetilnost |
| Zunanje mere | 31 × 31 mm |
| Vgradna odprtina | 22 mm |
| Barva ohišja | Bela |
| Način merjenja toka | Tokovna tuljava (magnetni obroč, neinvazivno) |
| Priporočeno navitje za natančnost | 3 – 5 ovojev skozi tuljavo (za nizke tokove) |
Navodila za priklop in uporabo
- V električni omarici pripravite odprtino s premerom 22 mm in vstavite modul volt-ampermetra.
- Fazni vodnik (L) omrežja priključite na priključek L na napravi.
- Ničelni vodnik (N) omrežja priključite na priključek N na napravi.
- Fazni vodnik porabnika napeljite skozi magnetni obroč (tokovno tuljavo) – za tokove pod 10 A naredite 3–5 ovojev za večjo natančnost.
- Konec faznega vodnika povežite s porabnikom, ničelni vodnik porabnika pa neposredno na ničelni vodnik (N) omrežja.
- Vključite napajanje – LED zaslon bo takoj prikazal vrednosti napetosti in toka.
Vsebina paketa
- 1 × Digitalni AC voltmeter in ampermeter 60–500V / 0–100A z LED zaslonom, belo ohišje
Pogosta vprašanja
Ali naprava deluje tudi na enosmernem toku (DC)?
Ne. Naprava je zasnovana izključno za AC omrežja. Priklop na DC lahko poškoduje modul in povzroči napačne meritve.
Ali moram prerezati ali spremeniti fazni vodnik porabnika?
Ne. Vodnik preprosto napeljete skozi magnetni obroč tokovne tuljave – tokokrog ostane nespremenjen, namestitev je popolnoma neinvazivna.
Zakaj moram vodnik večkrat oviti skozi tuljavo?
Vsak dodaten obrat ojača zaznano magnetno polje. Pri nizkih tokovih (pod 5–10 A) 3–5 ovojev znatno izboljša natančnost prikaza.
Ali lahko z njim spremljam običajen gospodinjski aparat na 230 V?
Da, brez težav. Odlično deluje v enofaznih 230 V omrežjih, pod pogojem, da tok porabnika ne presega 100 A.
Kakšne so dimenzije za vgradnjo v omarico?
Potrebujete okroglo odprtino s premerom 22 mm. Modul na površini omarice zasede prostor 31 × 31 mm.
