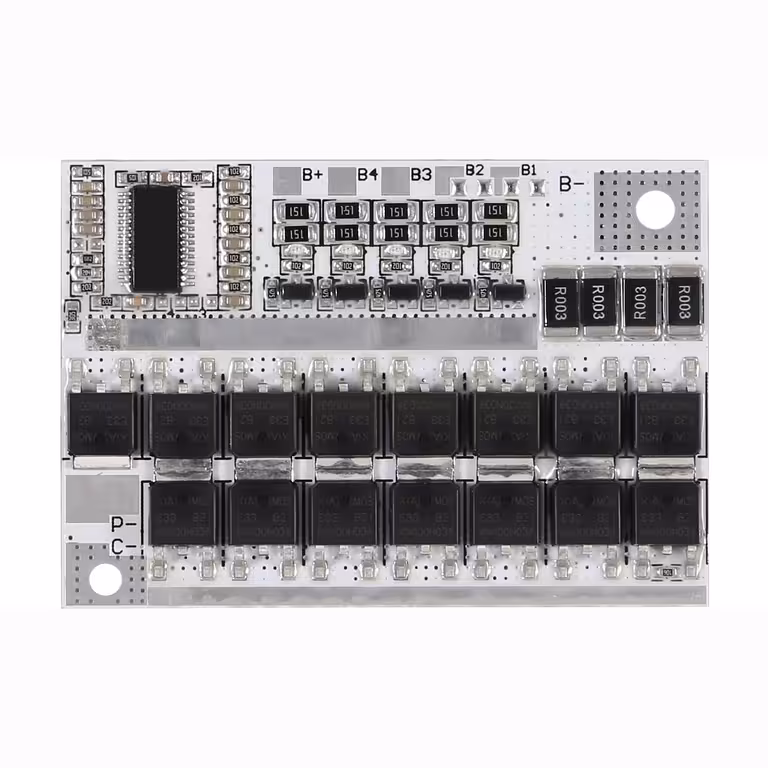

BMS 5S 100A 21V – Popolna zaščita za vaše Li-Ion 18650 baterijske sklope
Ste izdelali lasten baterijski sklop in želite preprečiti poškodbe zaradi prenapolnjenosti ali kratkega stika? Kakovosten BMS 5S 100A 21V deluje v ozadju in posreduje, še preden nastane težava. Vezje natančno nadzoruje vsako celico posebej, samodejno skrbi za uravnoteženje in v mikrosekundah prekine tokokrog, če zazna nepravilnosti.
Opomba: BMS modul ne vključuje 18650 celic. Te je treba kupiti posebej. Modul je združljiv tudi s 3S in 4S konfiguracijami.
Zakaj izbrati ta model? (Ključne prednosti):
- 100A končni tok — zanesljivo napajanje za električno orodje in drone, ki zahtevajo visoke zagonske tokove brez nenadnih izklopov.
- Pasivno uravnoteženje pri 60mA — sprotno izravnavanje napetosti med 5 celicami, kar podaljša življenjsko dobo sklopa in zagotavlja polno kapaciteto pri vsakem ciklu.
- 4-kratna zaščita — vključuje zaščito pred prenapolnjenostjo, globokim praznjenjem, prevelikim tokom in kratkim stikom.
- Kompaktna zasnova (3,4 mm debeline) — primerno za vgradnjo v ohišja z omejenim prostorom, idealno za DIY powerbanke ali RC vozila.
- Vsestranskost (3S, 4S in 5S) — isti modul lahko uporabite za 11,1V, 14,8V ali 21V projekte.
Podrobnosti in zmogljivost
Vezje uporablja zmogljive MOSFET tranzistorje, dimenzionirane za 80A trajnega praznjenja in 60A trajnega polnjenja, kar zadostuje za večino zahtevnih aplikacij brez pregrevanja. Mejna napetost na celico je nastavljena na 4,25V pri polnjenju in 3,00V pri praznjenju, kar ščiti kemijo Li-Ion celic pred prezgodnjo degradacijo.
Pasivno uravnoteženje deluje tako, da razprši presežno napetost iz bolj napolnjenih celic, s čimer celoten sklop doseže enakomerno napetost pred koncem polnjenja. Rezultat je večja uporabna kapaciteta in manj težav zaradi neuravnoteženih celic. Zaščita pred kratkim stikom reagira v mikrosekundah, kar je bistveno hitreje od katere koli varovalke.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Združljivost celic | Li-Ion 18650 (5S konfiguracija) |
| Nazivna napetost sklopa | 21V (5 x 4,2V) |
| Trajni polnilni tok | 60A |
| Trajni praznilni tok | 80A |
| Končni tok (peak) | 100A |
| Maksimalna napetost na celico | 4,25 ± 0,05V |
| Minimalna napetost na celico | 3,00 ± 0,025V |
| Tok uravnoteženja | 60mA (pasivno) |
| Zaščita pred kratkim stikom | Da |
| Zaščita pred prenapolnjenostjo | Da |
| Zaščita pred globokim praznjenjem | Da |
| Združljivost 3S / 4S | Da |
| Dimenzije | 62 x 42 x 3,4 mm |
Vsebina paketa
- 1x BMS 5S 100A 21V modul
Pogosta vprašanja
Ali lahko ta BMS uporabim z Li-Po celicami namesto Li-Ion 18650?
Tehnično da, saj imajo Li-Po celice enak napetostni profil (3,7V nazivno / 4,2V maksimalno). Vseeno pred priklopom preverite specifikacije vaših celic, saj se lahko pragovi pri nekaterih Li-Po baterijah razlikujejo.
Kaj se zgodi ob kratkem stiku na izhodu?
Modul v mikrosekundah zazna prevelik tok in samodejno prekine tokokrog, s čimer zaščiti baterije in priključeno napravo. Po odpravi napake se modul samodejno ali ročno ponastavi (odvisno od različice).
Ali deluje tudi z manj kot 5 celicami v seriji?
Da. Modul podpira 3S (11,1V) in 4S (14,8V) konfiguracije z enako stopnjo zaščite in uravnoteženja. Za različne konfiguracije ne potrebujete ločenih modulov.
Ali pri visokih tokovih potrebuje hladilno telo?
Pri trajnih obremenitvah pod 80A in običajni sobni temperaturi modul deluje stabilno brez dodatnega hlajenja. Če pogosto dosegate 100A, priporočamo dobro prezračevanje ali namestitev manjšega hladilnega telesa na MOSFET tranzistorje za daljšo življenjsko dobo.
Ali lahko polnim in praznim preko istega priključka?
Ta model uporablja konfiguracijo s skupnim priključkom za polnjenje in praznjenje. Za pravilno vezavo polnilca in porabnika na isti priključek si oglejte priloženo shemo vezave.
