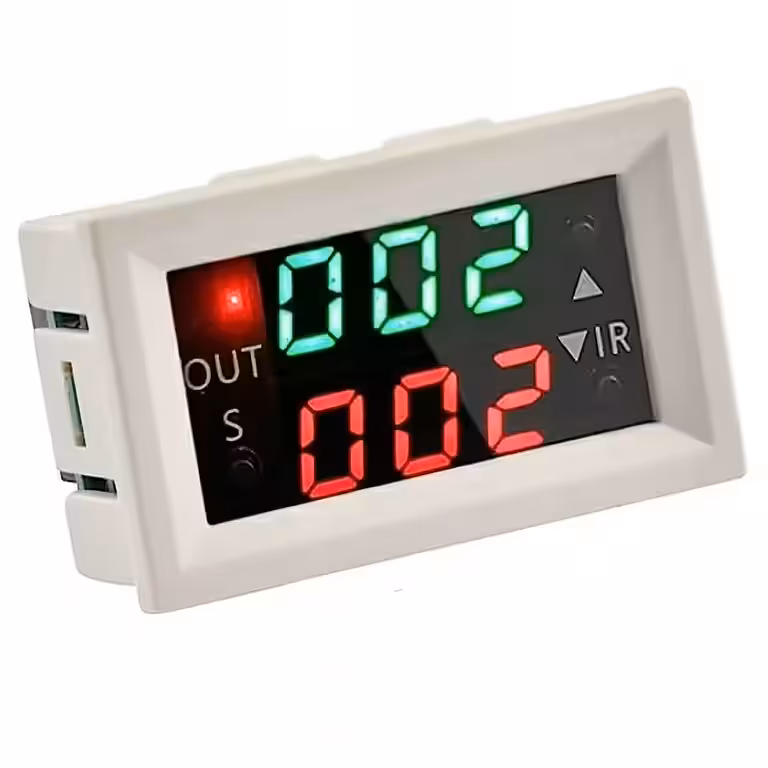

12V relejni časovnik z dvojnim zaslonom — natančen nadzor za vsako avtomatizacijo
Potrebujete zagon črpalke po 10 sekundah, izklop motorja po določenem času ali ustvarjanje ponavljajočega se cikla brez nadzora? Programabilni 12V relejni časovni modul z dvojnim LED zaslonom vam nudi prav to — natančen nadzor, pregleden prikaz in nastavitve, ki se ob izpadu električne energije ne izbrišejo.
Opomba: Konfigurirane nastavitve se samodejno shranijo v pomnilnik, kar zagotavlja nemoteno delovanje takoj po ponovnem zagonu.
Zakaj izbrati ta model? (Ključne prednosti):
- Dvojni barvni LED zaslon — zelena barva za T1, rdeča za T2; hkraten prikaz obeh intervalov za popoln pregled
- 20A relej — brez težav krmili motorje, črpalke, elektromagnetne ventile in ventilatorje; dvakratna zmogljivost v primerjavi s standardnimi 10A moduli
- 3 načini delovanja — Delay (zamik), Timing (časovno krmiljenje) in Loop (neskončna zanka) za popolno avtomatizacijo
- Razpon 0–999 v sekundah, minutah ali urah — od kratkega impulza do dolgotrajnih procesov v enem samem modulu
- Nevolatilni pomnilnik — ob ponovnem zagonu naprava nadaljuje tam, kjer je ostala; po izpadu elektrike ponovno programiranje ni potrebno
- Zaklepanje nastavitev (P3) — preprečuje nenamerne spremembe v trajnih inštalacijah ali okoljih z več uporabniki
- Kompaktna oblika, standardna vgradnja — dimenzije 47,6 × 28,6 × 33,2 mm omogočajo enostavno vgradnjo v krmilne plošče ali industrijska ohišja
Podrobnosti in zmogljivost
Srce modula je natančen mikrokrmilnik, ki neodvisno upravlja oba časovna intervala in zagotavlja sinhroniziran prikaz na dvojnem zaslonu brez vidnih zakasnitev. Funkcija P2 (prioriteta preklopa) vam omogoča, da določite, ali se cikel začne z aktivnim ali neaktivnim relejem — ključna podrobnost pri delu z bremeni, ki ne dopuščajo neželenih impulzov ob prvem zagonu. Trije fizični gumbi (S, △, ▽) omogočajo hiter in zanesljiv odziv ter enostavno navigacijo po meniju, tudi z delovnimi rokavicami.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Napajalna napetost | 12V DC |
| Maksimalni tok releja | 20A |
| Časovni razpon | 0 – 999 sekund / minut / ur |
| Načini delovanja | Delay, Timing, Loop (ponavljajoči se cikel) |
| Zaslon | Dvojni digitalni LED (zelen T1 + rdeč T2) |
| Pomnilnik nastavitev | Nevolatilen — ohrani podatke ob izklopu |
| Krmilni gumbi | 3 (S, △, ▽) |
| Dimenzije modula | 47,6 × 28,6 × 33,2 mm |
| Dimenzije vgradnje | 45 × 26,1 mm |
Navodila za programiranje in uporabo
- Za dostop do menija za konfiguracijo držite gumb „S” 6 sekund.
- Uporabite tipki „△” ali „▽” za spreminjanje vrednosti; pritisnite „S” za prehod na naslednji parameter.
- P0 – časovna enota za čas 1 (zelen zaslon): P0-0 = sekunde | P0-1 = minute | P0-2 = ure.
- P1 – časovna enota za čas 2 (rdeč zaslon): P1-0 = sekunde | P1-1 = minute | P1-2 = ure.
- P2 – prioriteta preklopa: P2-on = prioriteta vklopa | P2-off = prioriteta izklopa.
- P3 – zaklepanje nastavitev: P3-0 = odklenjeno | P3-1 = zaklenjeno (zaščita pred spremembami).
- Pritisnite gumb „S” dvakrat za vstop v vmesnik za nastavitev dejanskih časov: zelen zaslon = čas 1, rdeč zaslon = čas 2.
- Primer zakasnjenega zagona: 6 sekund – nastavite P1-0, zelena: 000, rdeča: 006.
- Primer zakasnjenega izklopa: 5 sekund – nastavite P0-0, zelena: 005, rdeča: 000.
- Primer neskončne zanke: 3 sek vklopljeno / 2 sek izklopljeno – nastavite P0-0, P1-0, P2-ON, zelena: 003, rdeča: 002.
Vsebina paketa
- 1 x Programabilni 12V relejni časovni modul z dvojnim LED zaslonom
Pogosta vprašanja
Kaj se zgodi z nastavitvami ob izpadu električne energije?
Modul ima vgrajen nevolatilni pomnilnik, ki samodejno shrani vse konfigurirane parametre. Ob ponovni vzpostavitvi napajanja naprava nadaljuje z delovanjem z enakimi nastavitvami, brez potrebe po ponovnem programiranju.
Ali lahko ta modul uporabim za krmiljenje enosmernega motorja?
Da, vgrajeni rele podpira bremena do 20A, zato je primeren za DC motorje, manjše črpalke, ventilatorje ali elektromagnetne ventile, pod pogojem, da poraba ne presega te omejitve.
Kakšna je razlika med načinom Delay in načinom Loop?
Način Delay sproži rele samo enkrat po nastavljenem intervalu. Način Loop ustvari neskončen ponavljajoč se cikel, ki izmenjuje med aktivnim (T1) in neaktivnim (T2) stanjem, kar je uporabno za intervalno osvetlitev ali periodično krmiljenje.
Ali se modul lahko napaja z 24V ali samo z 12V?
Ta model je zasnovan izključno za 12V DC napajanje. Uporaba višje napetosti lahko trajno poškoduje vezje. Za 24V aplikacije je potreben namenski model ali DC-DC pretvornik.
Kako natančno je časovno krmiljenje?
Modul zagotavlja visoko natančnost na ravni sekunde zahvaljujoč integriranemu mikrokrmilniku. Pri daljših intervalih (ure) je odstopanje pri običajnih avtomatizacijskih opravilih zanemarljivo.
