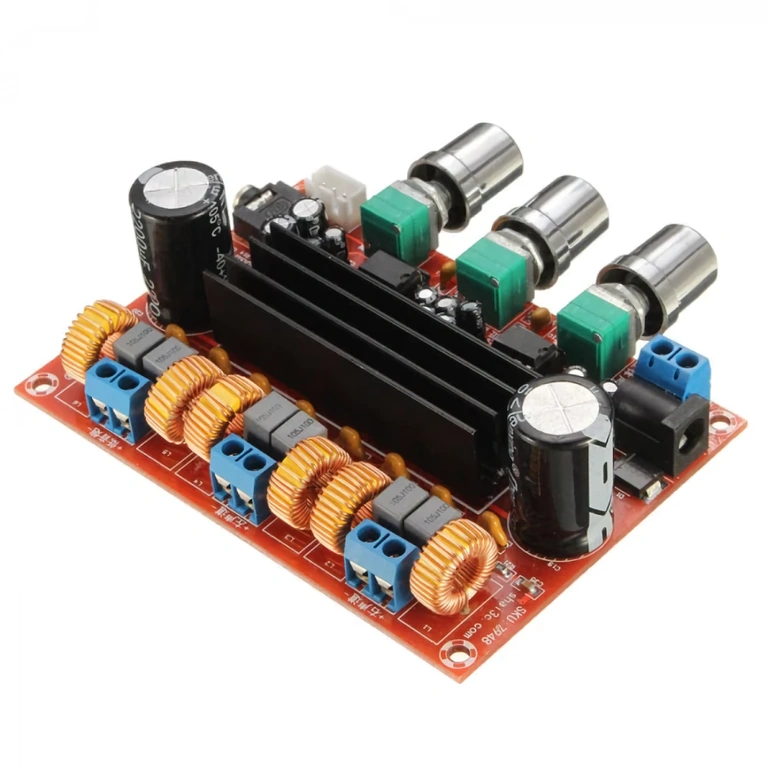

Ojačevalnik 2.1 TPA3116D2 – 100W globokih basov in čist stereo zvok v kompaktni obliki

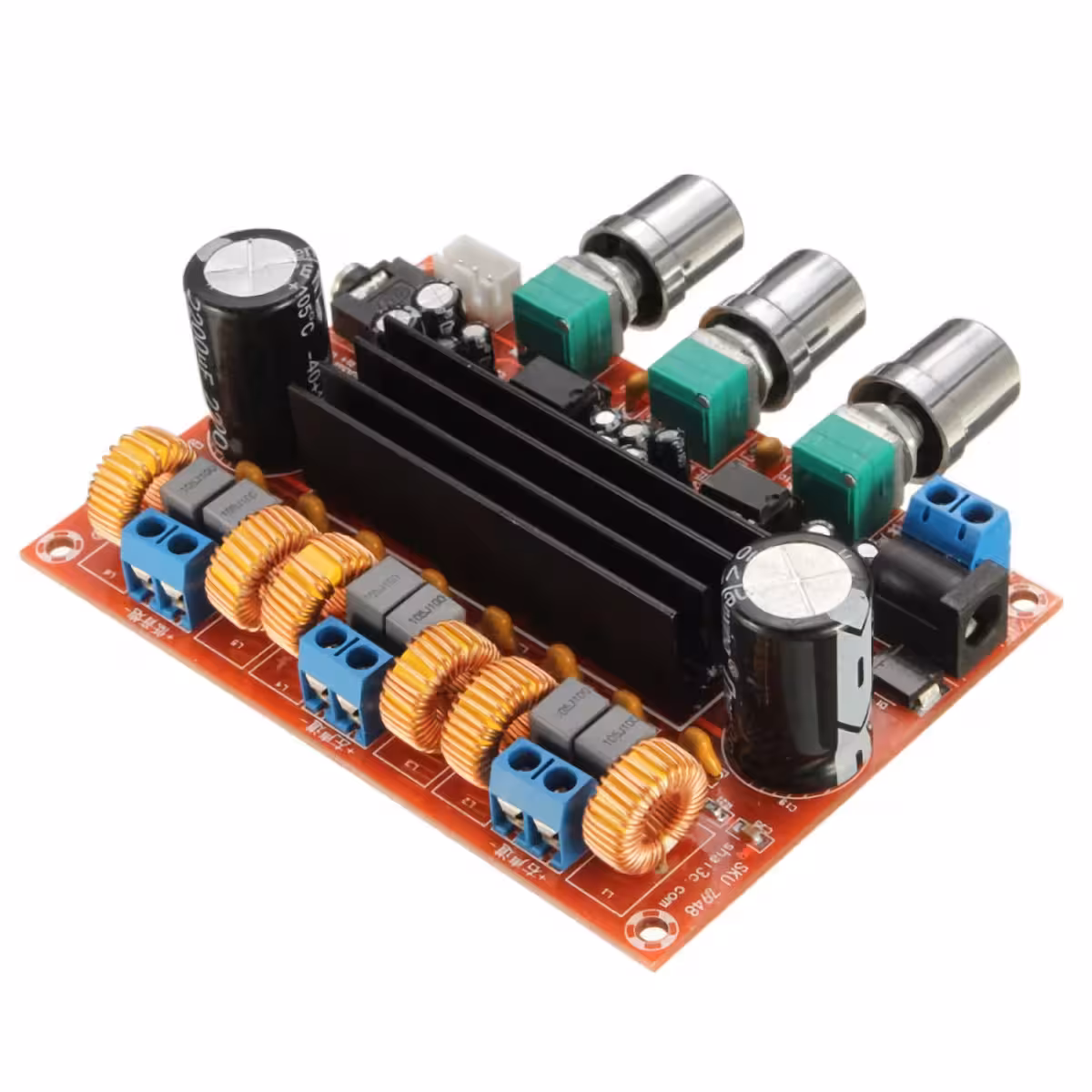

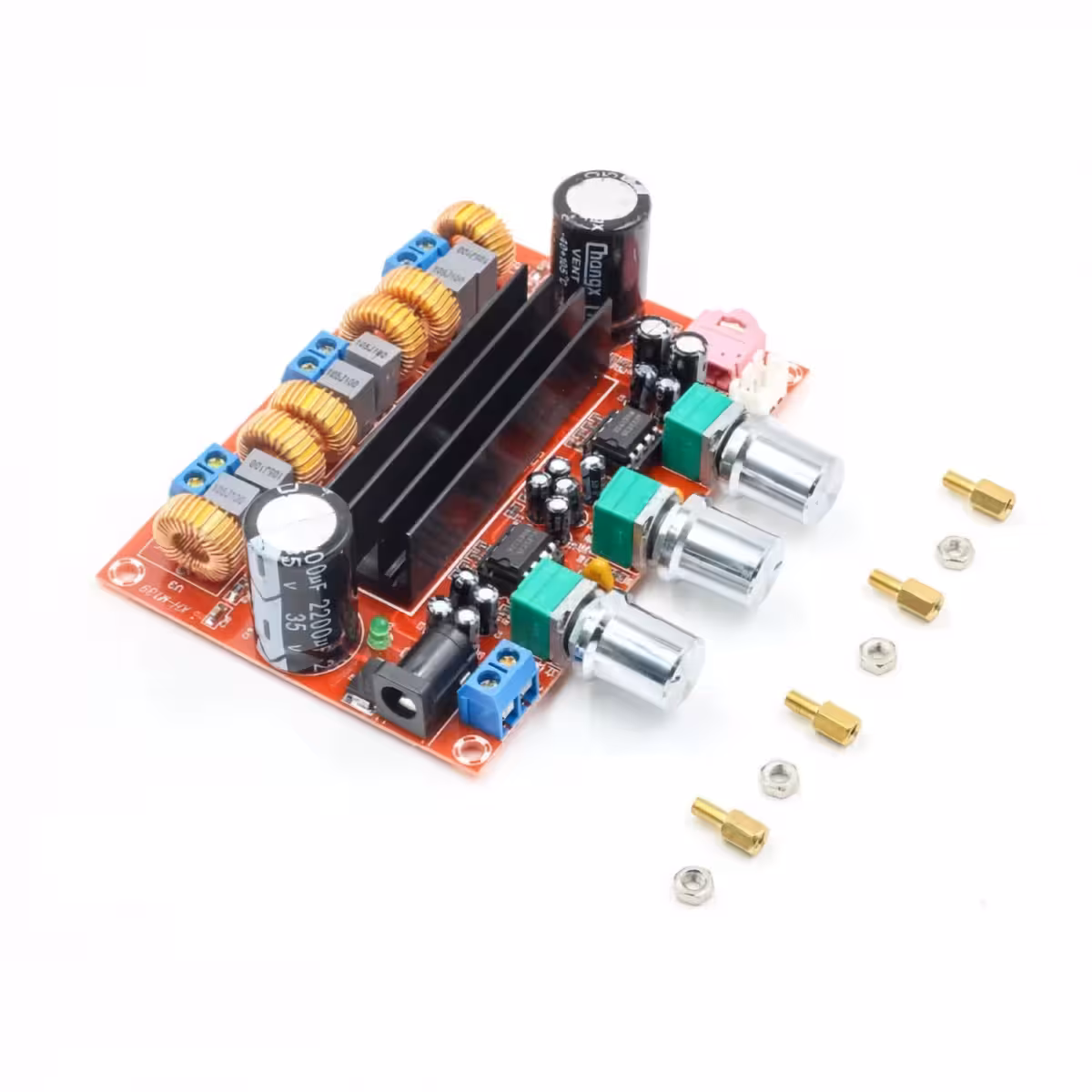

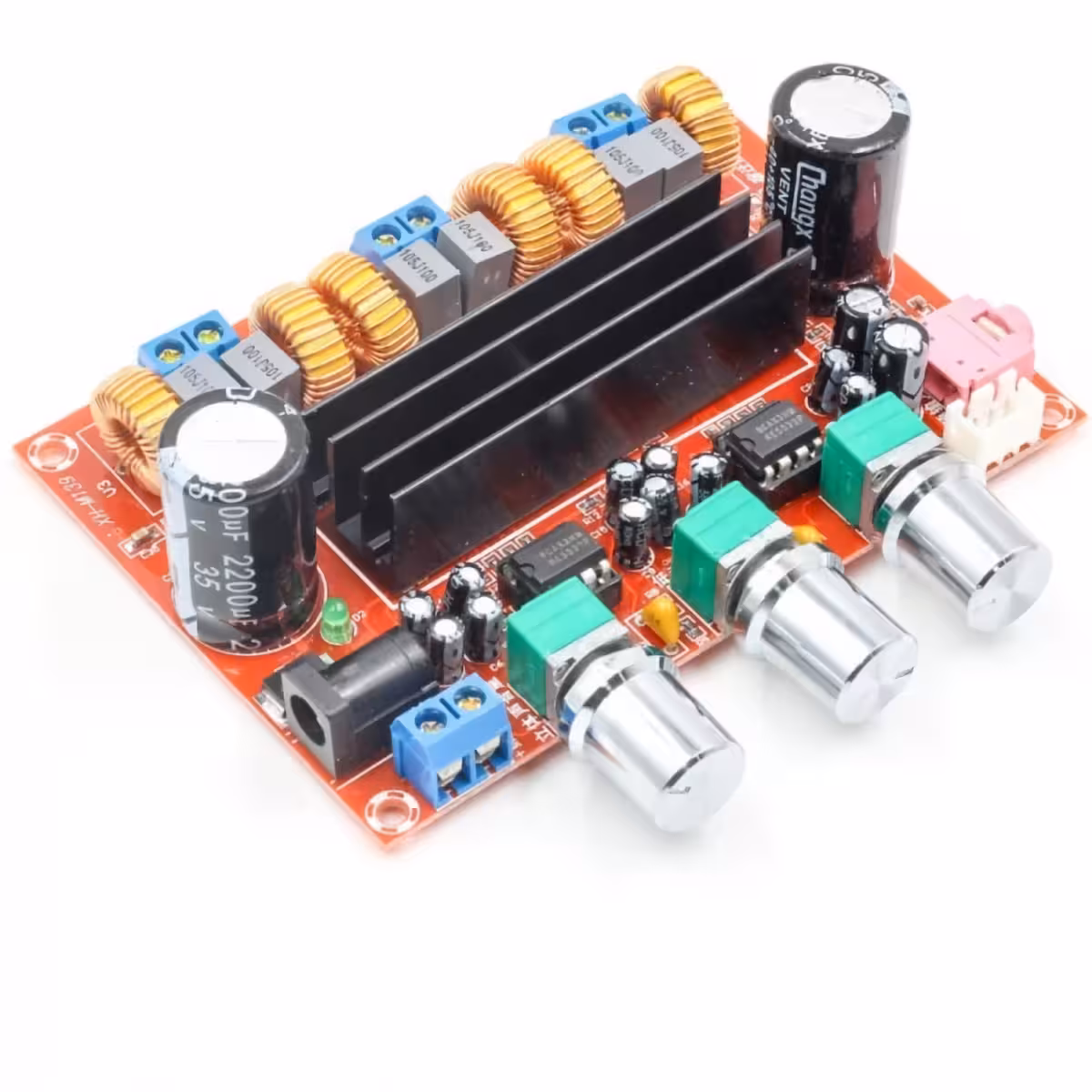

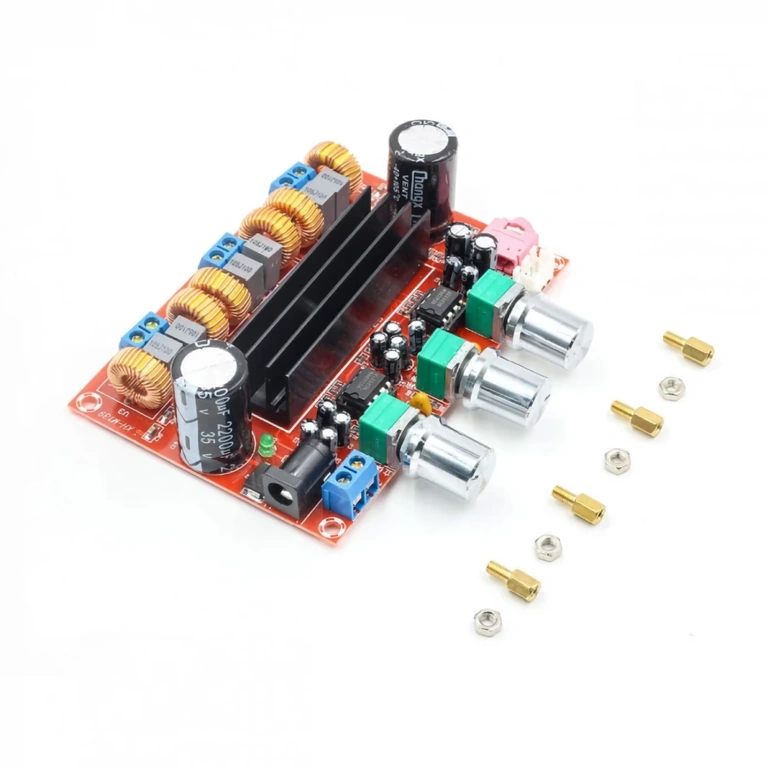

Iščete zmogljiv zvok, prepričljive nizke tone in kristalno čist stereo brez popačenj, ne da bi morali odšteti celo premoženje za drag hišni ojačevalnik? Modul 2.1 ojačevalnika s čipom TPA3116D2 je prava rešitev za vas. Vsebuje dva čipa Texas Instruments, namensko arhitekturo za nizkotonec in predojačevalnik NE5532, ki poskrbi za vrhunsko zvočno izkušnjo. Vse to na ploščici velikosti le 10×9 cm, pripravljeno za vgradnjo v vaš projekt.
Opomba: Največjo moč dosežete pri napetosti 24V DC in zvočnikih z impedanco 4 Ohme. Pri 12V ali 8-Omskih zvočnikih bo dejanska moč sorazmerno manjša. Priporočamo uporabo stabiliziranega napajalnika z najmanj 3A toka.
Zakaj izbrati ta model? (Ključne prednosti):
- Dva ločena čipa TPA3116D2 — eden za stereo L/R kanal, drugi pa izključno v mostični vezavi (BTL) za nizkotonec, kar zagotavlja ločeno obdelavo signalov brez kompromisov.
- 100W moči za nizkotonec — prava mostična vezava (BTL), ki prinaša globok bas, ki ga boste dejansko začutili.

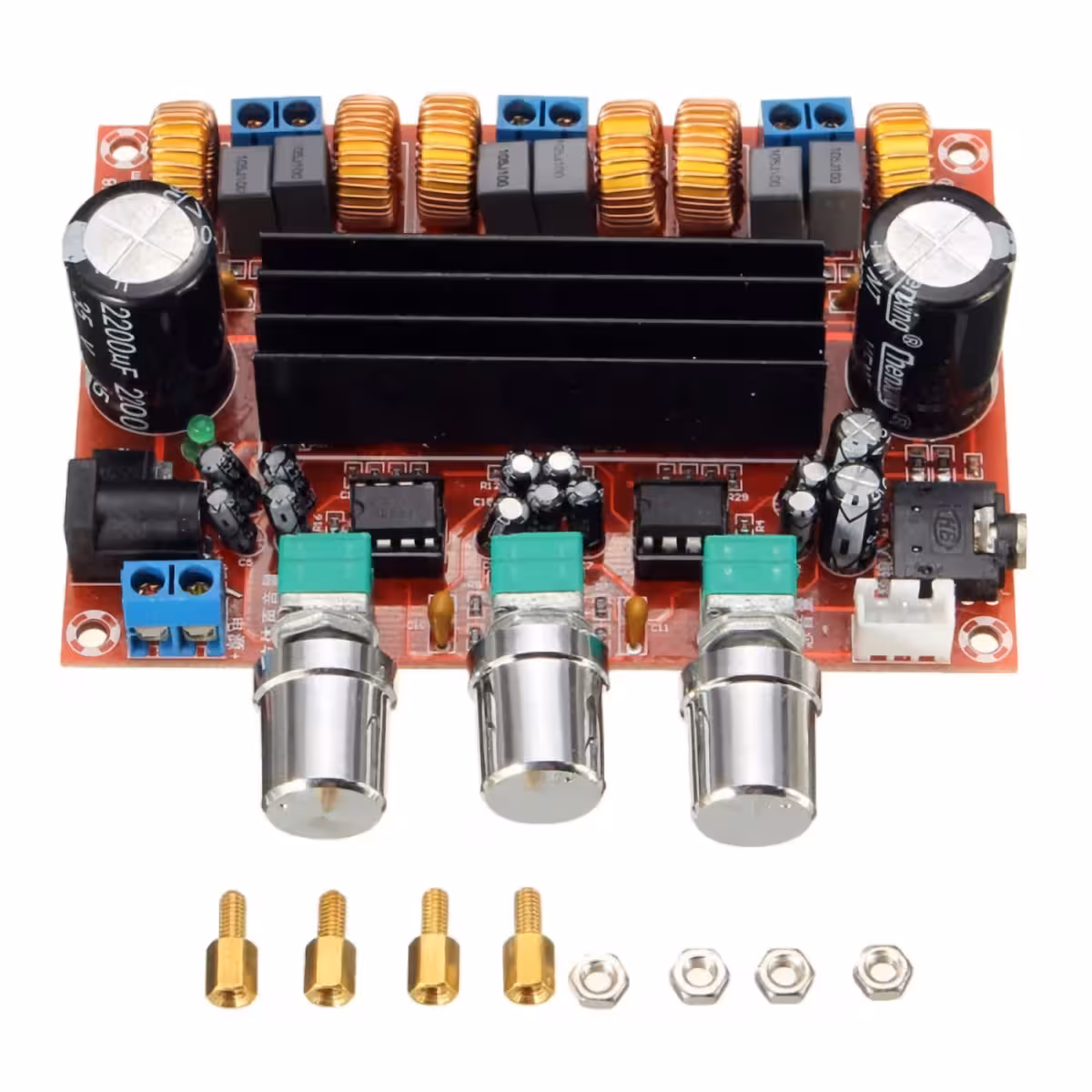

- Predojačevalnik NE5532 — dvojni operacijski ojačevalnik z nizkim šumom, ki se uporablja v profesionalni avdio opremi; omogoča natančno nastavitev nizkih, srednjih in visokih tonov neposredno na plošči.
- SNR 100dB in frekvenca preklapljanja 1.2MHz — preklopni artefakti so daleč nad slišnim spektrom, zato boste slišali le čist in jasen zvok.
- Dva izbirna avdio vhoda — hkrati lahko povežete telefon in računalnik ter preklapljate med njima brez nadležnega preklapljanja kablov.
- Napajanje 12–24V DC — deluje z avtomobilskim akumulatorjem (12V), omrežnim adapterjem ali Li-Ion baterijskim sklopom.
- Kompaktna oblika 10×9×2.5 cm — enostavna vgradnja v DIY ohišja, aktivne zvočnike ali prtljažni prostor avtomobila.
Podrobnosti in zmogljivost
Arhitektura 2.1 je zasnovana brezhibno: prvi TPA3116D2 upravlja stereo kanala, drugi pa deluje v načinu BTL (Bridge-Tied Load), kar podvoji napetost na nizkotoncu in zagotavlja do 100W trajne moči brez potrebe po ločenem napajanju.
Sekcija za tonsko kontrolo z NE5532 ni le pasivni filter, temveč aktivni predojačevalnik s frekvenčnim odzivom od 14Hz do 100kHz, ki ohranja podrobnosti visokih tonov in omogoča basu, da zadiha. Skupno harmonično popačenje ostaja izjemno nizko tudi pri visoki glasnosti, kar pomeni, da zvok ne utruja ušes niti po večurnem poslušanju.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Tip ojačevanja | Razred D (Digitalni) |
| Čipi ojačevalnika | 2 × TPA3116D2 (Texas Instruments) |
| Predojačevalnik / Ton | NE5532 (dvojni nizkošumni op-amp) |
| Konfiguracija kanalov | 2.1 – Stereo (L/R) + namenski nizkotonec |
| Izhodna moč stereo | 2 × 50W |
| Izhodna moč nizkotonec | 100W (BTL način) |
| Impedanca zvočnikov | 4 – 8 Ohmov |
| Napajalna napetost | 12V – 24V DC, najmanj 3A |
| Frekvenčni odziv | 14Hz – 100kHz |
| SNR (razmerje signal/šum) | 100dB |
| Frekvenca preklapljanja | 1.2MHz |

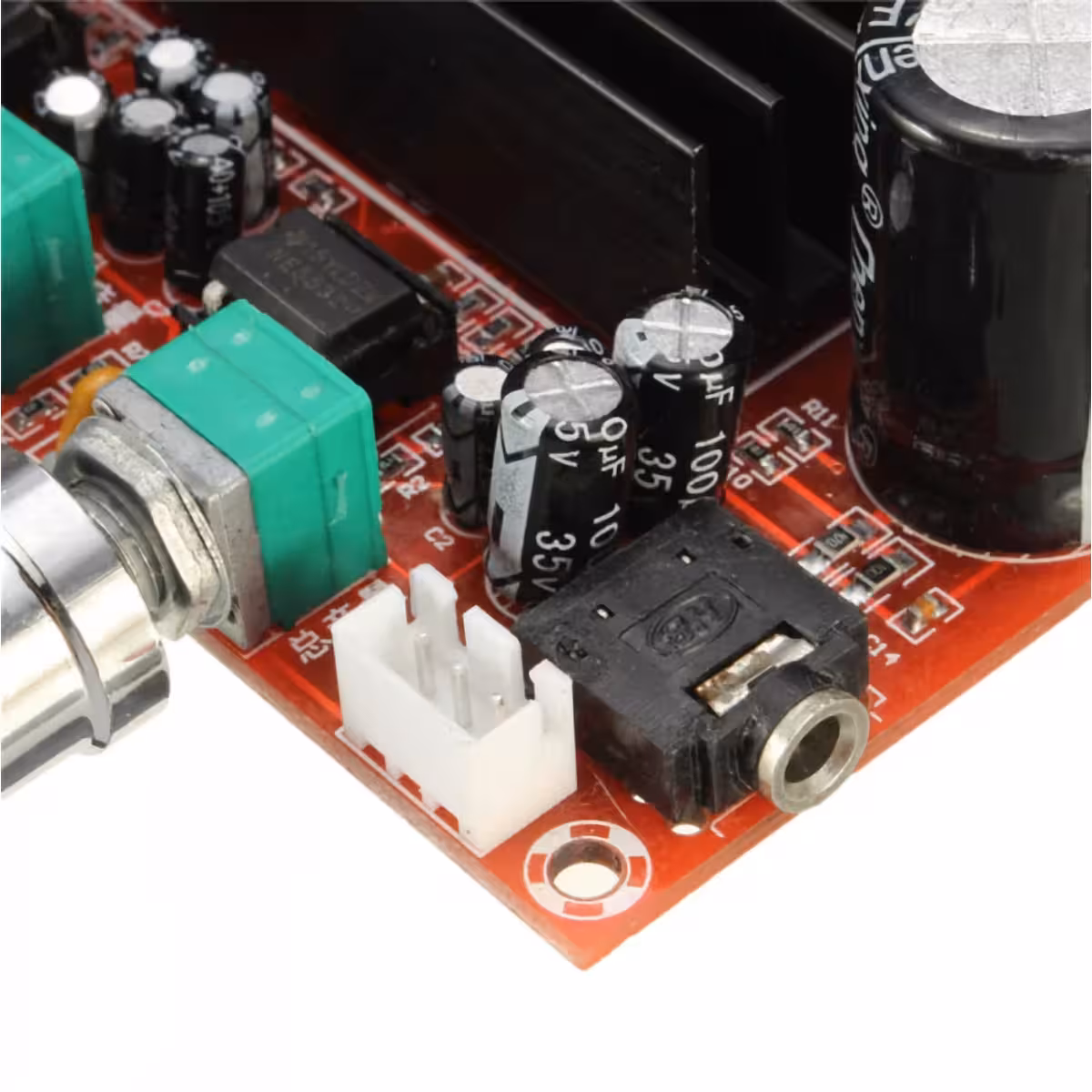

| Avdio vhodi | 2 izbirna vhoda (priključki ali sponke) |
| Nadzor glasnosti | Potenciometri na tiskanem vezju |
| Dimenzije modula | 10 × 9 × 2.5 cm |
Navodila za uporabo
- Napajanje: Priključite stabiliziran DC napajalnik med 12V in 24V z najmanj 3A, pri čemer upoštevajte polarnost (+ in –), označeno na plošči. Za največjo moč uporabite 24V / 5A.
- Priklop zvočnikov: Stereo zvočnike (4–8Ω) povežite na sponke L+ / L– in R+ / R–. Nizkotonec (4–8Ω, najmanj 80W RMS) povežite na sponke, označene s SUB.
- Izbira vhoda: Povežite zvočni vir na enega od dveh vhodov in aktivirajte ustrezni vhod s stikalom ali mostičkom na plošči.
- Nastavitev glasnosti in tonov: Začnite pri nizki glasnosti in jo postopoma povečujte. S potenciometri prilagodite glasnost, nivo nizkotonca, nizke in visoke tone po svojih željah.
- Prezračevanje: Okoli modula pustite dovolj prostora. Pri napajanju z 24V ali dolgotrajni uporabi pri visoki glasnosti na čipe TPA3116D2 namestite manjši hladilnik za daljšo življenjsko dobo.
Vsebina kompleta
- 1 × Modul ojačevalnika 2.1 TPA3116D2 (popolnoma sestavljeno tiskano vezje)
Pogosta vprašanja
Kateri zvočniki so združljivi s tem modulom?
Vsi zvočniki z impedanco med 4 in 8 Ohmi. Za nizkotonec potrebujete zvočnik, ki prenese vsaj 80–100W RMS — 50W zvočnik se bo pri visoki glasnosti preobremenil.
Kakšen napajalnik potrebujem?
Stabiliziran DC napajalnik z napetostjo med 12V in 24V ter najmanj 3A. Za polno moč priporočamo 24V / 5A. Deluje tudi z 12V avtomobilskim akumulatorjem, kar je idealno za DIY avdio projekte v vozilih.
Ali potrebujem hladilnik?
Pri 12V in zmerni glasnosti ni nujen. Pri 24V ali dolgotrajnem delovanju pri visoki glasnosti pa bo manjši hladilnik na čipih TPA3116D2 znatno podaljšal življenjsko dobo modula.
Ali lahko uporabljam oba avdio vhoda hkrati?
Ne hkrati — modul ima sistem za izbiro aktivnega vhoda. Povežete lahko dva vira (npr. telefon in prenosnik) in preklapljate med njima brez preklapljanja kablov.
