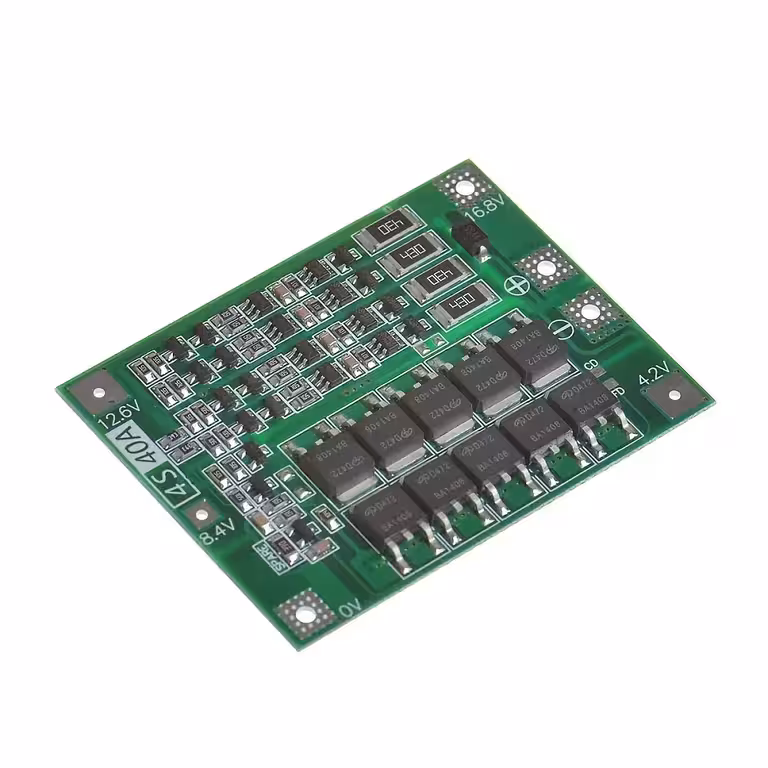

BMS 4S 40A z aktivnim uravnoteženjem – popolna zaščita za vaše 14,8V Li-Ion 18650 baterijske sklope
Vam baterija odpove prezgodaj? Težava običajno ni v samih celicah, temveč v pomanjkanju ustreznega vezja, ki bi jih pravilno uravnotežilo. BMS 4S 40A modul neodvisno nadzoruje vsako celico posebej in samodejno prerazporedi energijo tja, kjer je potrebna — brez vašega posredovanja.
Opomba: Združljivo izključno s 4S Li-Ion konfiguracijami (14,8V nazivno). Modul ni primeren za LiFePO4 ali NiMH celice.
Zakaj izbrati ta model? (Ključne prednosti):
- Aktivno uravnoteženje celic — ko razlika v napetosti preseže 0,1V, se tok samodejno preusmeri; celice se enakomerno napolnijo do 4,2V ± 0,03V.
- 40A trajno, 70A konično — brez težav poganja motorje vrtalnikov, dronov ali robotskih sesalnikov, ne da bi se izklopil zaradi visokih zagonskih tokov.
- 10 zmogljivih MOSFET tranzistorjev — zagotavljajo nižjo notranjo upornost in boljše odvajanje toplote v primerjavi z običajnimi moduli s 6 MOSFET-i.
- Trenutna zaščita pred kratkim stikom — MOSFET-i se odzovejo v mikrosekundah, s čimer zaščitijo celice. Po odpravi napake se modul samodejno ponastavi.
- Izjemno tanek profil: 60 × 45 × 3,4 mm — enostavna vgradnja v vsako DIY ali komercialno ohišje brez dodatnih predelav.
Podrobnosti in zmogljivost
Vsaka celica ima svoj namenski krmilnik. Ko se ena celica napolni hitreje od ostalih, se tok 100 mA pri 4,2V preusmeri preko uravnotežilnega upora. Pri praznjenju modul prepreči, da bi katera koli celica padla pod 3,2V ± 0,1V, kar je kritična meja, pod katero se Li-Ion kemija nepovratno degradira. Največji dovoljeni polnilni tok je 20A trajno, z vhodno napetostjo med 16,8V in 18,1V DC.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost (polnjenje) | 16,8V – 18,1V DC |
| Največji polnilni tok | 20A (trajno) |
| Največji praznilni tok | 40A (trajno), 70A (konično) |
| Najvišja napetost na celico | 4,2V ± 0,03V |
| Najnižja napetost na celico | 3,2V ± 0,1V |
| Število MOSFET-ov | 10 |
| Tok uravnoteženja | 100 mA pri 4,2V |
| Vgrajene zaščite | Prenapolnjenost, prekomerno praznjenje, kratek stik, nadtok, uravnoteženje |
| Dimenzije | 60 × 45 × 3,4 mm |
| Združljiva konfiguracija | 4S Li-Ion 18650 (14,8V nazivno) |
Vsebina paketa
- 1× BMS 4S 40A modul z aktivnim uravnoteženjem
Pogosta vprašanja
Ali lahko ta BMS uporabim z LiFePO4 celicami?
Ne. Modul je kalibriran za Li-Ion baterije z maksimalno napetostjo 4,2V na celico. LiFePO4 celice imajo drugačen napetostni profil (maks. 3,6V) in zahtevajo namenski BMS, sicer tvegate prenapolnjenost in poškodbo celic.
Kateri polnilnik naj uporabim?
Uporabite CC/CV polnilnik z izhodno napetostjo točno 16,8V in tokom do 20A. Vsak standardni polnilnik za 4S Li-Ion sklope z izhodom 16,8V je neposredno združljiv.
Ali deluje pri vrtalnikih ali dronih?
Da. 40A trajnega in 70A koničnega toka zanesljivo pokriva impulzne obremenitve električnega ročnega orodja in motorjev dronov, ne da bi modul sprožil zaščito.
Kaj se zgodi v primeru kratkega stika?
MOSFET-i v trenutku prekinejo izhodni tok, s čimer zaščitijo celice. Po odpravi kratkega stika in ponovni povezavi se modul samodejno vrne v normalno delovanje — ročna ponastavitev ni potrebna.
Ali lahko povežem celice vzporedno (npr. 4S2P)?
Da. Kapaciteto lahko povečate s konfiguracijami 4S2P ali 4S3P, pod pogojem, da skupni praznilni tok ne preseže 40A trajno. Uravnoteženje deluje pravilno ne glede na število vzporedno vezanih celic.
