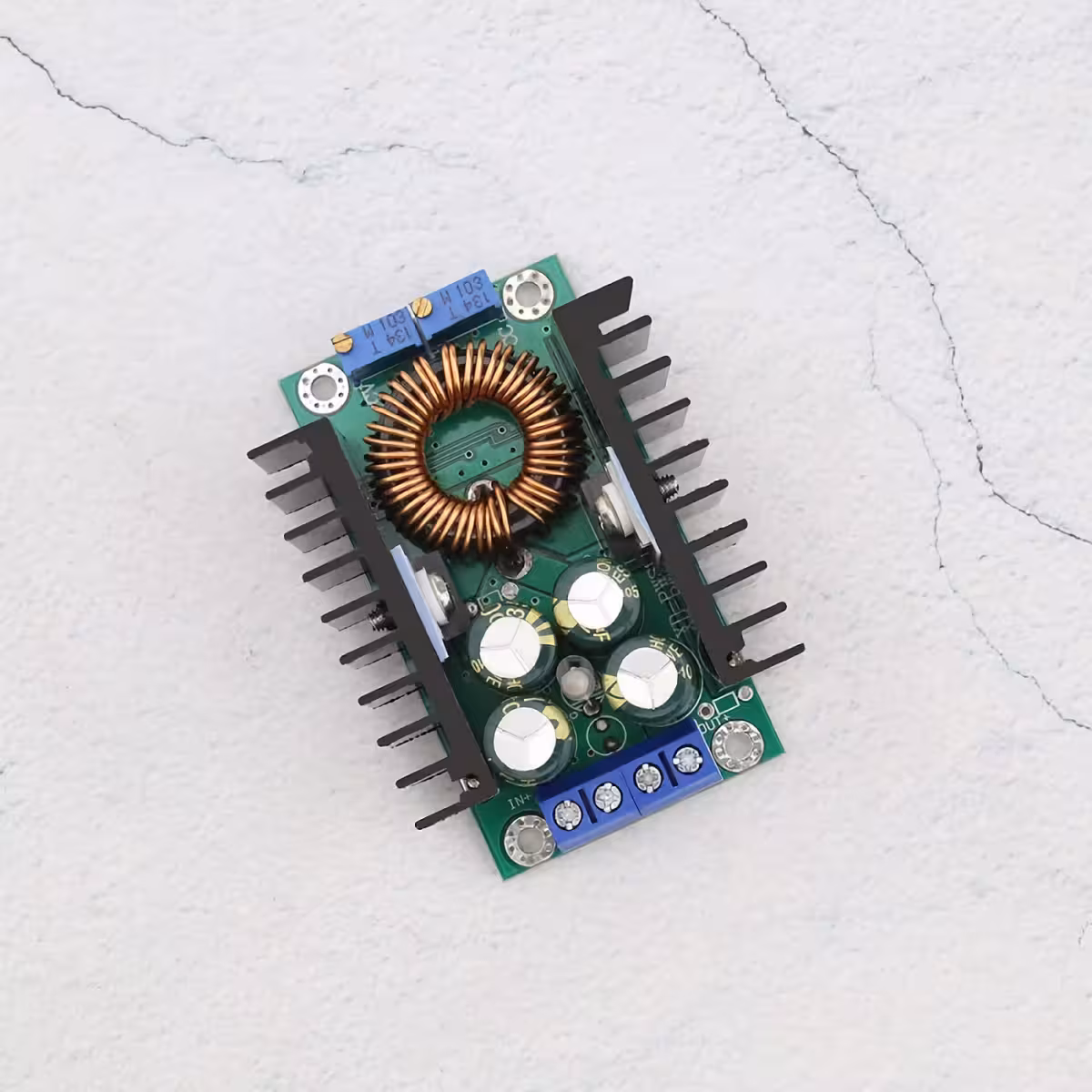

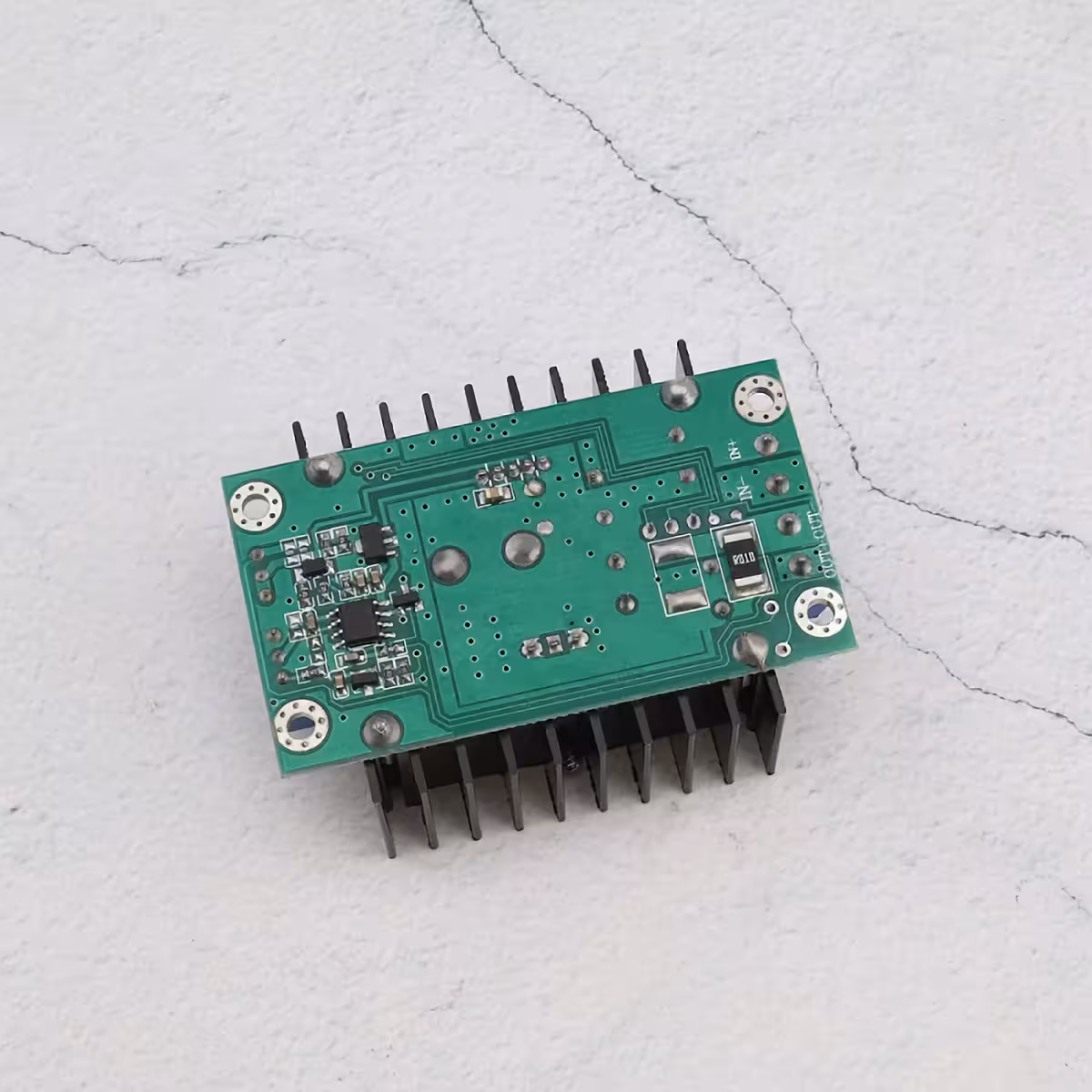

DC-DC step-down modul 9A – natančna nastavitev napetosti in toka za zahtevne projekte
Potrebujete napajanje za močan LED trak, želite polniti LiPo baterijo ali sestavljate lasten laboratorijski napajalnik? Klasična težava je vedno enaka: razpoložljiva napetost se ne ujema s tisto, ki jo potrebujete. Ta nastavljiv step-down modul rešuje prav to – zniža napetost iz katerega koli vira med 5V in 40V na točno tisto, kar potrebujete, z laboratorijsko natančnostjo in minimalnimi izgubami.
Opomba: Pri izhodnih tokovih nad 7A priporočamo aktivno hlajenje z ventilatorjem. Za zaščito pred napačno polariteto na vhodno linijo namestite zunanjo Schottky diodo.
Zakaj izbrati ta model? (Ključne prednosti):

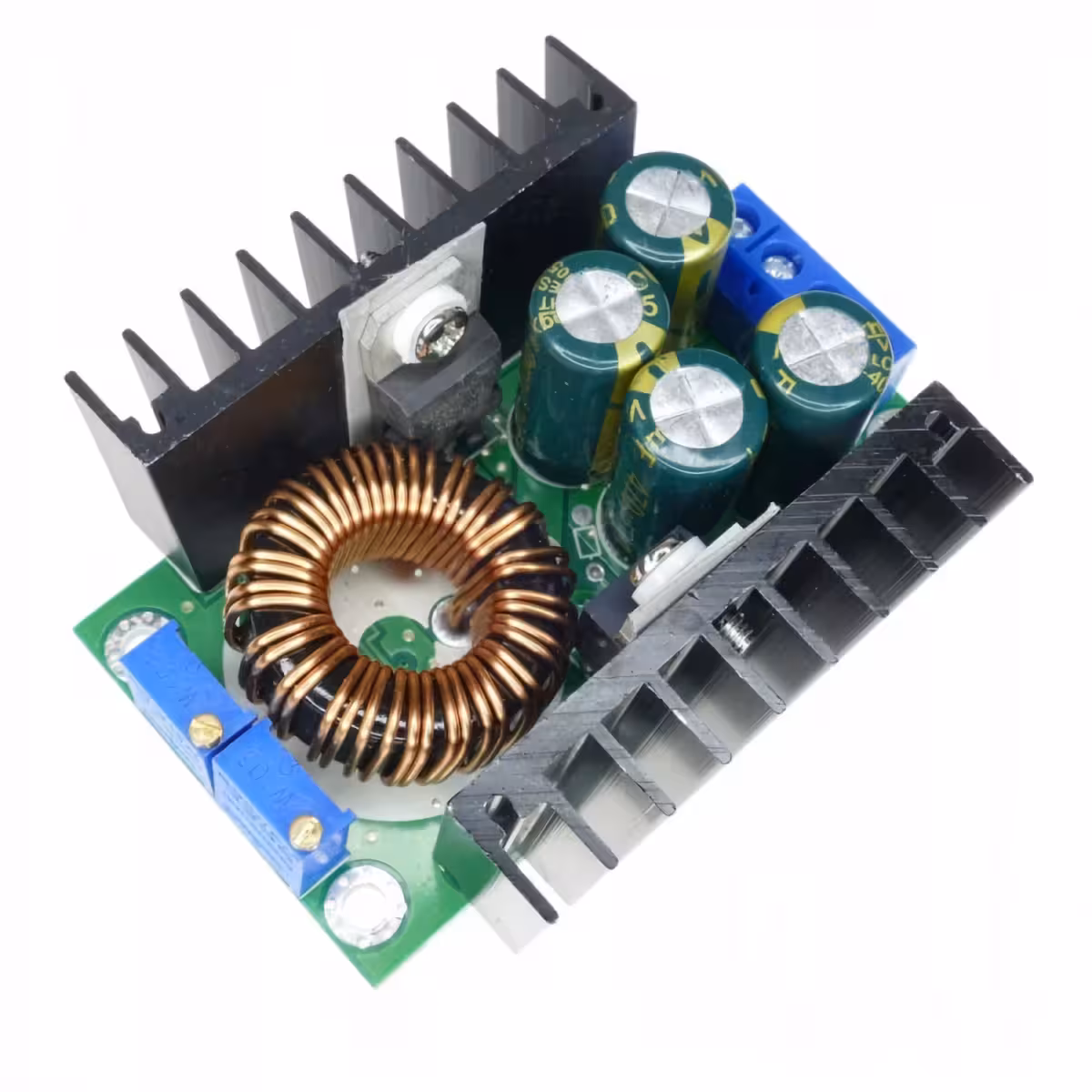

- Večobratni potenciometri (25 obratov) — napetost in tok prilagajate postopoma, brez nenadnih skokov; idealno za delo z občutljivimi baterijami ali preciznimi LED diodami.

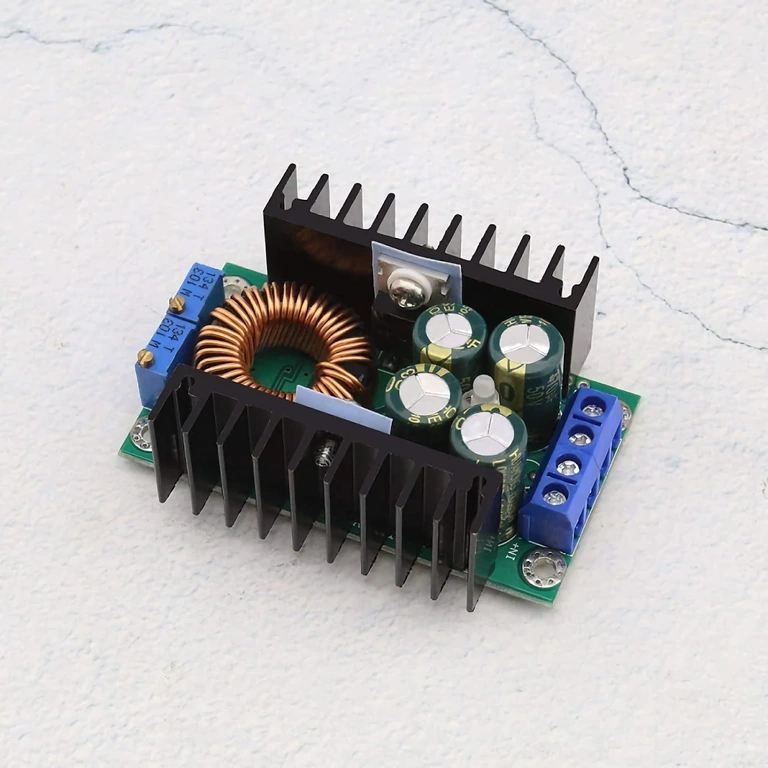

- 95% izkoristek — od 100W porabljene energije gre kar 95W v breme; hladilno telo ostane hladno pri običajnih obremenitvah, kar pomeni manjšo porabo na dolgi rok.
- Neodvisen nadzor napetosti in toka (CC/CV) — deluje kot pametni polnilnik za LiPo, Li-Ion ali NiMH baterije brez dodatnih vezij.
- Vgrajena zaščita pred kratkim stikom — če pride do napake na bremenu, se modul izklopi in tako zaščiti vašo napravo.

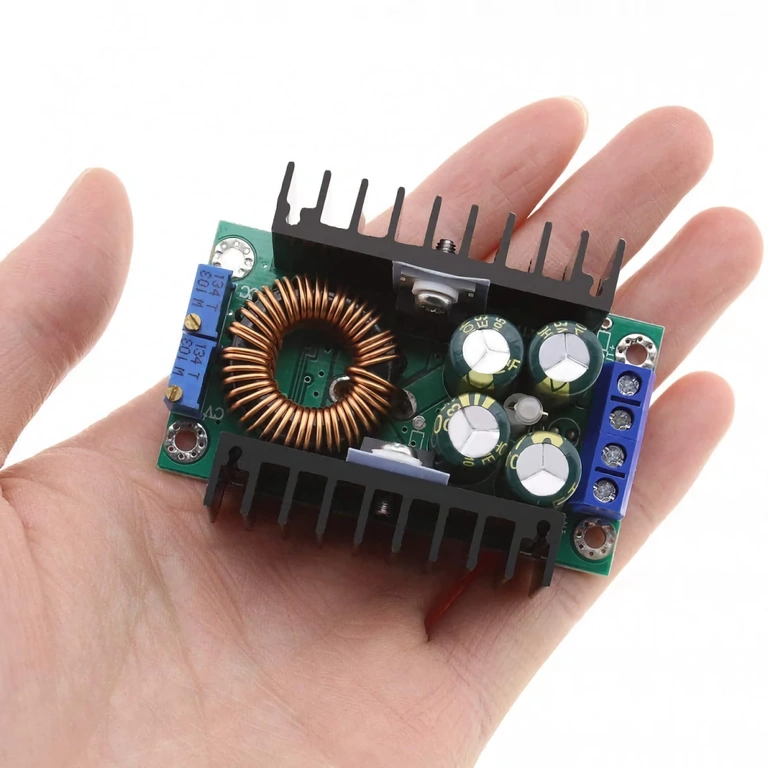

- Kompaktne dimenzije 65 × 48 mm s 4 luknjami (3 mm) — vgradnja v DIY ohišje ali nadzorno ploščo je opravljena v manj kot 5 minutah.
Podrobnosti in zmogljivost

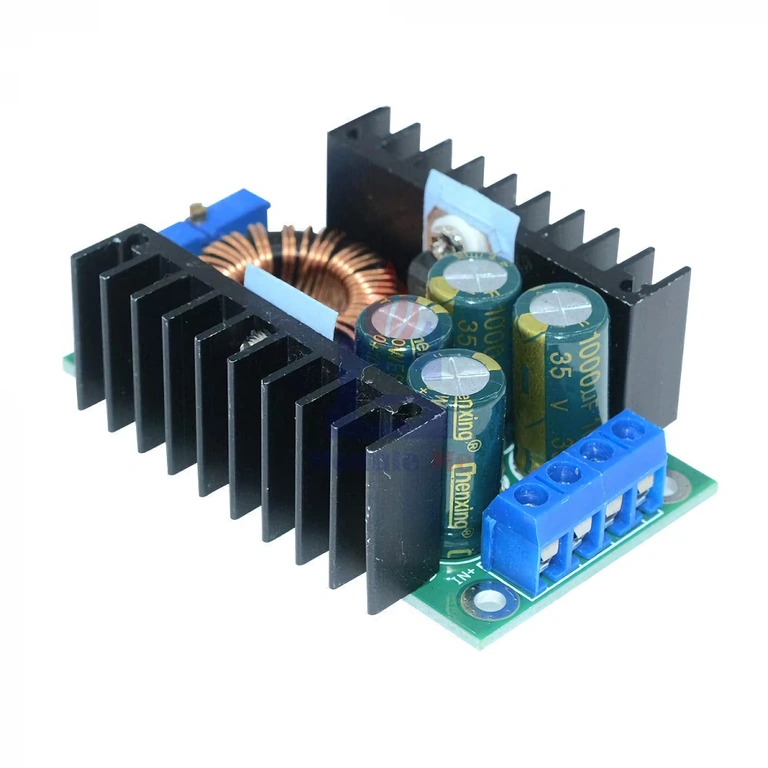

V osrčju modula je hitri buck (step-down) pretvornik, zasnovan za ohranjanje stabilne izhodne napetosti tudi pri nenadnih spremembah obremenitve. Podprta vhodna napetost med 5V in 40V DC omogoča združljivost z večceličnimi LiPo baterijami, PC napajalniki, laboratorijskimi viri ali nizkonapetostnimi sončnimi celicami.

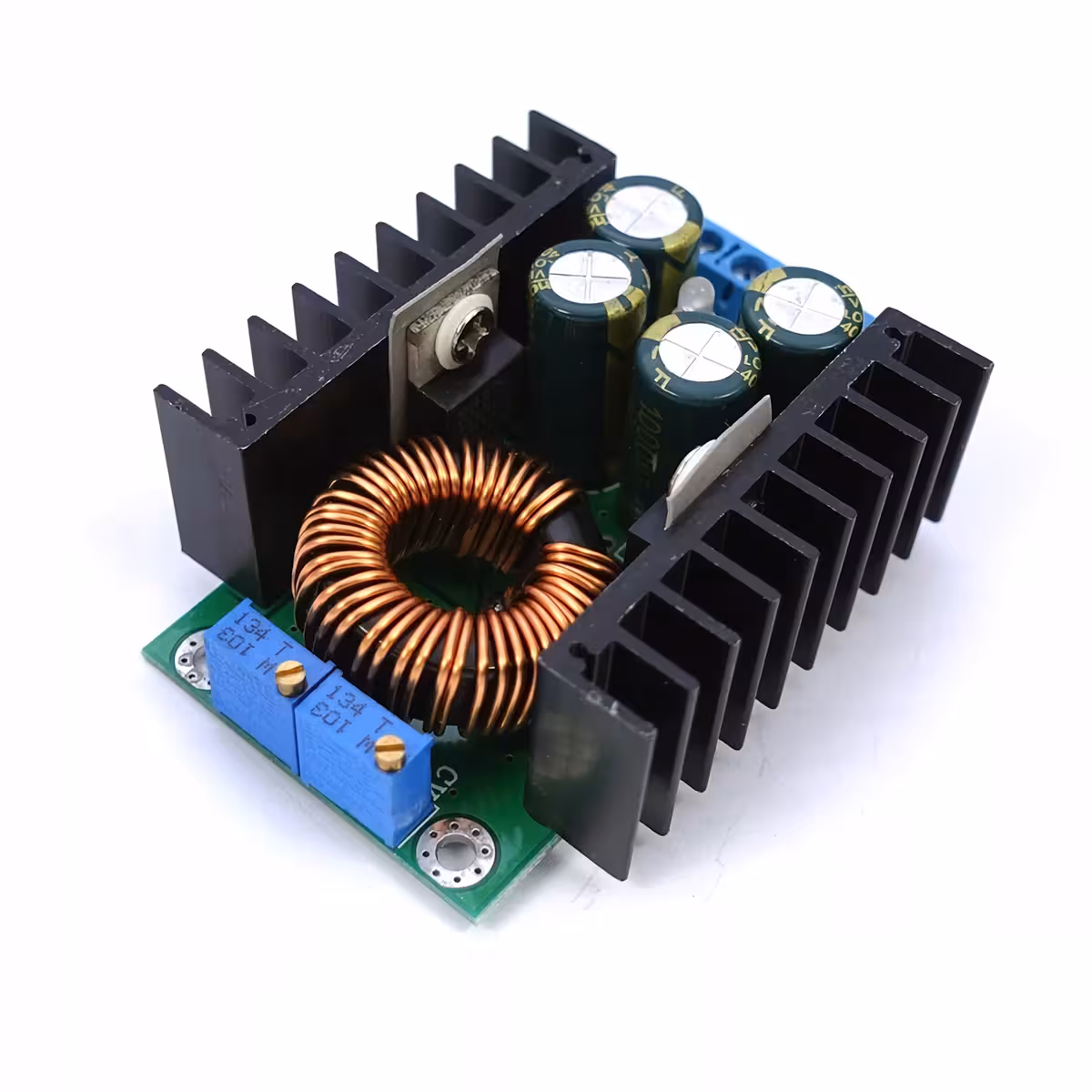

Dva večobratna potenciometra vam omogočata natančen nadzor nad izhodno napetostjo (1.2V–35V) in omejitvijo toka (0.2A–9A) – kombinacija, ki modul spremeni v vsestransko orodje. Pri obremenitvah nad 7A trajno na hladilno telo namestite manjši ventilator; pod to vrednostjo 95% izkoristek zagotavlja, da komponente ostanejo v varnem temperaturnem območju brez aktivnega hlajenja.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost | 5V – 40V DC |
| Nastavljiva izhodna napetost | 1.2V – 35V DC |
| Maksimalni vhodni tok | 9A |
| Nastavljiv izhodni tok | 0.2A – 9A |
| Maksimalni izkoristek | 95% |
| Način nastavitve | Večobratni potenciometri (25 obratov) – napetost in tok |
| Vgrajene zaščite | Kratki stik (zaščita pred napačno polariteto z zunanjo diodo) |

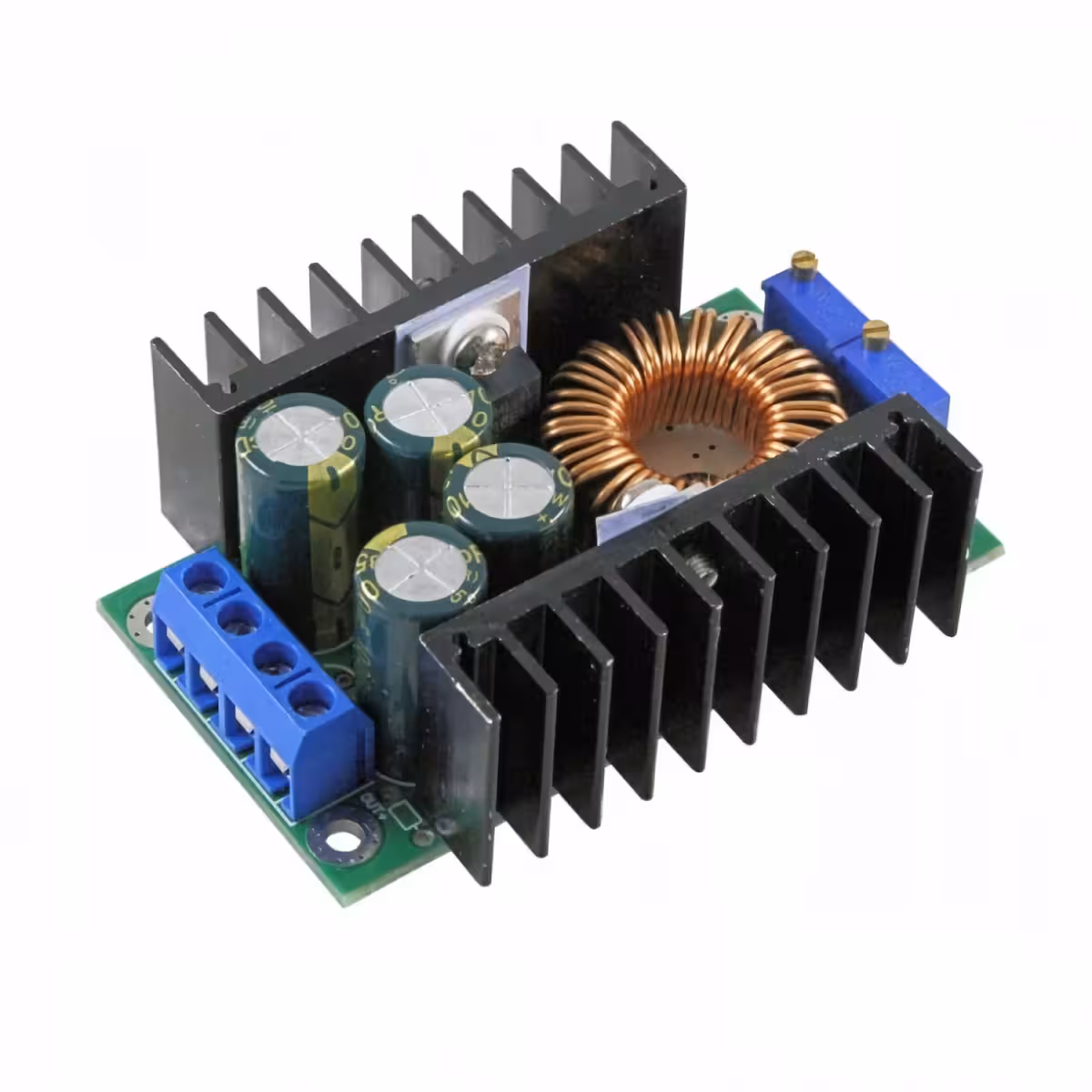

| Potrebno hlajenje | Aktivno (ventilator) pri toku > 7A |
| Dimenzije plošče | 65 × 48 × 24 mm |
| Pritrditev | 4 vijaki, luknje Ø 3 mm |
| Tip pretvornika | Buck (Step Down) DC-DC |
Navodila za uporabo
- Priključite napajanje na vhodne sponke, pri čemer pazite na pravilno polariteto (+ in –). Vhodna napetost mora biti vsaj 1.5V višja od želene izhodne napetosti.
- Nastavite izhodno napetost s potenciometrom, označenim z V-ADJ. Obračajte počasi – 25 obratov omogoča visoko natančnost. Vrednost preverite z multimetrom na izhodnih sponkah.
- Nastavite omejitev toka s potenciometrom, označenim z I-ADJ. Priključite porabnik in prilagajajte do želene vrednosti, medtem ko tok spremljate z ampermetrom v serijski vezavi.
- Spremljajte temperaturo pri visokih obremenitvah. Če tok preseže 7A, na hladilno telo ali neposredno na komponente namestite ventilator.
- Namestite Schottky diodo (npr. SB1040 ali enakovredno) na pozitivno vhodno linijo, če obstaja tveganje za napačno priključitev vira napajanja.
Vsebina paketa
- 1x Nastavljiv DC-DC step-down modul 5-40V / 9A
Pogosta vprašanja
Ali lahko modul uporabim za polnjenje 3.7V LiPo baterije iz 12V vira?
Da. Nastavite izhodno napetost na 4.2V (maksimalna napetost za enocelične LiPo baterije) in omejite tok na vrednost, ki jo priporoča proizvajalec baterije. Modul deluje v CC/CV načinu, kar je točno to, kar potrebuje LiPo akumulator.
Ali vedno potrebujem ventilator?
Ne. Aktivno hlajenje je potrebno le, če izhodni tok trajno presega 7A. Pod to vrednostjo 95% izkoristek ohranja temperaturo v normalnih mejah brez ventilatorja.
Kako zaščitim modul, če pomotoma obrnem polariteto vira?
Modul nima vgrajene zaščite pred napačno polariteto. Na pozitivno vhodno linijo v serijo namestite ustrezno Schottky diodo (npr. SB1040) – to je poceni rešitev, ki lahko reši modul pred uničenjem.
Ali deluje kot gonilnik za močne LED diode?
Da. Nastavite tok na nazivno vrednost LED diode in napetost na ustrezno naprej napetost (forward voltage). Nastavljiva omejitev toka ga spremeni v učinkovit gonilnik brez potrebe po dodatnih komponentah.
