Buck pretvornik LM2596S – 5 nastavljivih step-down modulov, pripravljenih za vsak projekt

Imate 12V napajalnik in potrebujete stabilnih 5V za vaš Arduino? Ali pa želite napajati več prototipov hkrati, ne da bi vsakič znova kupovali posamezne module? Komplet 5 modulov LM2596S rešuje točno to – nastavljiva napetost, minimalne izgube in kompaktna velikost.

Opomba: Ti moduli delujejo IZKLJUČNO kot step-down (zniževanje napetosti). Vhodna napetost mora biti vsaj 1,5V višja od želene izhodne napetosti. Pri obremenitvah nad 10W priporočamo namestitev hladilnega telesa na integrirano vezje.

Zakaj izbrati ta komplet? (Ključne prednosti):

5 modulov v enem paketu — izvajajte več projektov hkrati ali imejte vedno pri roki rezervne dele.
Do 92% učinkovitost — v primerjavi s klasičnimi linearnimi regulatorji (kot je LM7805), ki energijo izgubljajo v obliki toplote, tukaj skoraj ves tok doseže porabnika.
Nastavitev z vgrajenim potenciometrom — izhodno napetost med 1,23V in 30V nastavite preprosto z izvijačem, brez dodatnih komponent.
Manj kot 30mV valovanja (ripple) — čisto napajanje za RF module, senzorje ali mikrokrmilnike, občutljive na šum.
Vgrajen LED indikator — takoj veste, ali je modul pravilno napajan, brez uporabe multimetra.
Kompaktna oblika 43×21×14 mm — primerno za vsako DIY ohišje ali neposredno montažo na tiskano vezje (PCB).
Temperaturno območje -45°C ~ +85°C — stabilno delovanje tudi v zahtevnejših ali industrijskih okoljih.

Podrobnosti in zmogljivost

Srce modula je integrirano vezje LM2596S, ki deluje pri frekvenci 150 kHz. To je dovolj visoka frekvenca, da omogoča uporabo majhnih kondenzatorjev in tuljav brez kompromisov pri stabilnosti. Izhodno valovanje (ripple) ostaja pod 30mV, zato je modul primeren tudi za napajanje RF/brezžičnih modulov ali občutljivih analognih senzorjev. Pri trajnem toku nad 2,5A priporočamo namestitev hladilnega telesa, saj se čip segreje, čeprav vgrajena zaščita pred nadtokom in pregrevanjem samodejno poskrbi za varnost.

Parameter	Vrednost / Podrobnost
Vhodna napetost	4V – 35V DC
Izhodna napetost (nastavljiva)	1,23V – 30V DC
Maksimalni izhodni tok	3A (priporočeno trajno <2,5A)
Učinkovitost pretvorbe	do 92%
Izhodno valovanje (ripple)	<30mV
Preklopna frekvenca	150 kHz
Delovna temperatura	-45°C ~ +85°C
Dimenzije modula	43 × 21 × 14 mm
Indikator delovanja	vgrajena LED
Število kosov v kompletu	5 modulov

Navodila za uporabo

Priključite vir DC napetosti na vhodne priključke (IN+ in IN-), pri čemer pazite na pravilno polarnost.
Preden priključite porabnik, z digitalnim multimetrom izmerite napetost na izhodnih priključkih (OUT+ in OUT-).
Zavrtite potenciometer v smeri urinega kazalca za povečanje napetosti ali v nasprotni smeri za znižanje.
Ko dosežete želeno vrednost, priključite porabnik na izhod (OUT+ in OUT-).
Preverite LED indikator — če sveti, modul deluje pravilno.
Za obremenitve nad 10W na integrirano vezje LM2596S nalepite aluminijasto hladilno telo za boljše odvajanje toplote in daljšo življenjsko dobo.

Vsebina paketa

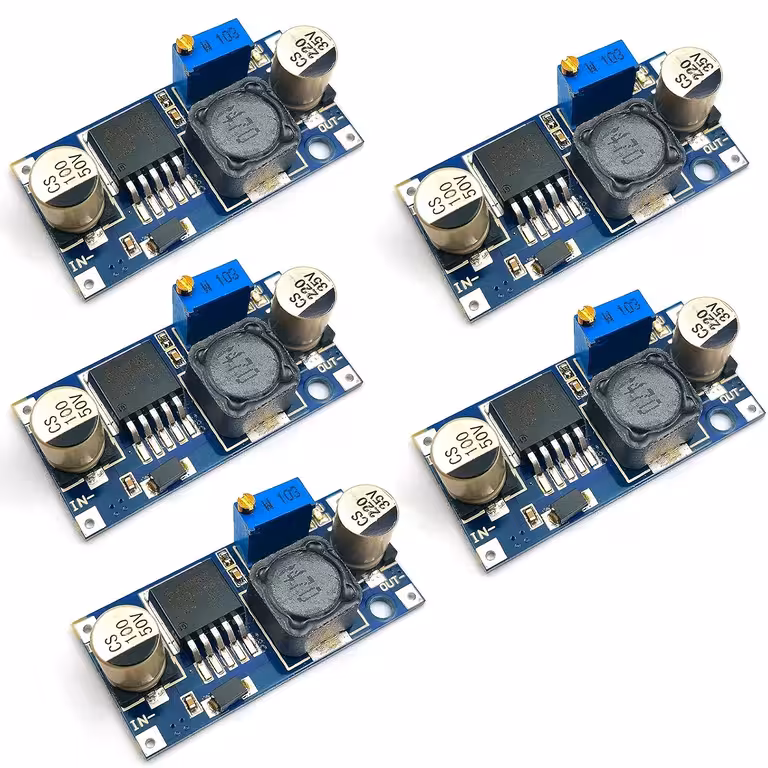

5 × Modul DC-DC Step-Down Buck pretvornik LM2596S

Pogosta vprašanja

Ali lahko modul LM2596S uporabim za zvišanje napetosti (step-up)?

Ne. LM2596S je izključno step-down (buck) pretvornik — napetost znižuje, ne zvišuje. Če potrebujete step-up pretvornik, poiščite modul tipa MT3608 ali podoben.

Kakšno vhodno napetost potrebujem, če želim na izhodu 5V?

Najmanj 6,5V na vhodu. Splošno pravilo: vhodna napetost mora biti vsaj 1,5V višja od želene izhodne napetosti.

Ali deluje z Arduino in Raspberry Pi?

Da. To je ena najpogostejših uporab — ploščo napajate neposredno iz 12V baterije ali avtomobilskega napajalnika, modul pa na izhodu zagotavlja stabilnih 5V.

Ali ima zaščito pred kratkim stikom?

Čip LM2596S vključuje notranjo zaščito pred nadtokom in pregrevanjem, vendar nima namenske zaščite pred kratkim stikom na sami plošči. Za dodatno varnost priporočamo vgradnjo zunanje varovalke na vhodni liniji.

Zakaj se modul pri večjih obremenitvah segreje?

Pri močeh nad 10W postane odvajanje toplote ključnega pomena. Majhno aluminijasto hladilno telo na čipu zniža delovno temperaturo in znatno podaljša življenjsko dobo modula.
