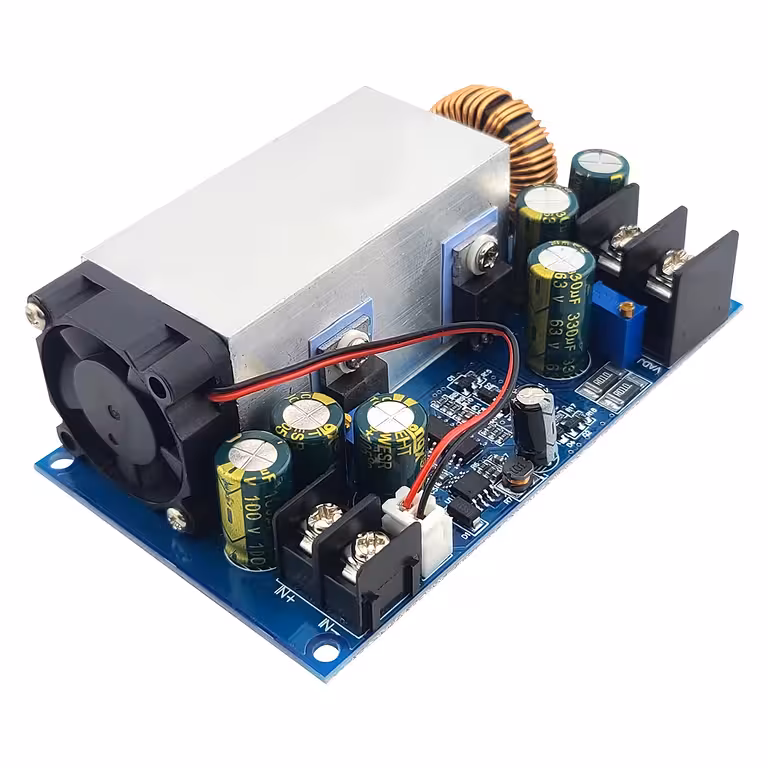

DC-DC Step-Down pretvornik 600W 25A – natančna CV/CC regulacija za napajanje in polnjenje baterij
Potrebujete znižanje DC napetosti brez nepotrebnega segrevanja in brez nakupa dveh ločenih modulov? DC-DC step-down pretvornik 600W 25A omogoča prav to — neodvisno krmiljenje napetosti in toka v eni sami kompaktni enoti z izkoristkom do 95 %.
Opomba: Modul deluje izključno v načinu step-down (zniževanje napetosti). Izhodna napetost mora biti vedno nižja od vhodne. Modul nima vgrajene zaščite pred zamenjavo polarnosti.
Zakaj izbrati ta model? (Ključne prednosti):
- Dvojna CV/CC regulacija — napetost in tok upravljate neodvisno preko enega modula, brez potrebe po dodatnem omejevalniku toka.
- Izkoristek do 95 % — manj kot 5 % energije se pretvori v toploto, kar omogoča dolgotrajno delovanje pri zmernih obremenitvah brez pregrevanja.
- Širok razpon vhoda 12–75V — združljiv s sončnimi celicami, usmerniki, avtomobilskimi akumulatorji ali laboratorijskimi napajalniki brez dodatnih adapterjev.
- Nastavljiv izhod 2.5–60V / 1–25A — primeren za vse, od napajanja Arduino modulov do polnjenja 48V akumulatorjev ali krmiljenja manjših motorjev.
- Večobratni potenciometri — omogočajo bistveno večjo natančnost nastavitev v primerjavi z enoobratnimi modeli.
- Modra LED indikacija — vizualna potrditev delovanja izhoda brez uporabe multimetra.
- Preklopna frekvenca 80 kHz — manjše valovanje izhodne napetosti in čistejši signal za občutljive komponente.
Podrobnosti in zmogljivost
Buck (step-down) topologija s frekvenco 80 kHz zagotavlja odlično ravnovesje med učinkovitostjo in stabilnostjo izhodne napetosti. Največja moč znaša 600W, za trajno uporabo pa priporočamo omejitev na 500W, zlasti če modul nima aktivnega hlajenja. Nastavitve se izvajajo preko dveh večobratnih potenciometrov — VIADJ za napetost in IADJ za tok — kar omogoča fino nastavitev brez nenadnih nihanj. Zaščita pred kratkim stikom deluje preko avtomatske omejitve v CC načinu, ne da bi modul popolnoma izklopila. Pozor: pri induktivnih bremenih (motorji, tuljave, releji) je obvezna vgradnja Schottky diode za zaščito pred povratnim tokom na izhodu.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Največja moč | 600W (500W priporočeno za trajno) |
| Izhodni tok | 1–25A nastavljiv |
| Vhodna napetost | 12–75V DC |
| Izhodna napetost | 2.5–60V DC (izključno step-down) |
| Načini delovanja | CV (konstantna napetost) / CC (konstantni tok) |
| Izkoristek | Do 95 % |
| Preklopna frekvenca | 80 kHz |
| Indikator stanja | Modra LED (aktiven izhod) |
| Zaščita pred kratkim stikom | Avtomatska omejitev toka (CC) |
| Zaščita pred obrnjeno polarnostjo | Ni vključena |
| Združljive aplikacije | Baterije, manjši motorji, elektronski moduli, nastavljivi napajalniki |
Navodila za uporabo
- Priključite napajalnik na vhod, pri čemer pazite na pravilno polarnost (+ in −); pred vklopom preverite z multimetrom.
- Nastavite IADJ na minimum: obrnite ga popolnoma v nasprotni smeri urinega kazalca (približno 10 obratov), preden priključite porabnik.
- Nastavite VIADJ: v smeri urinega kazalca za povečanje napetosti, v nasprotni smeri za znižanje. Vrednost preverite z multimetrom.
- Priključite porabnik in nato postopoma povečujte IADJ do želene vrednosti toka, medtem ko spremljate ampermetrski odčitek.
- Vhodne in izhodne mase ne povezujte neposredno, če niste seznanjeni s shemo vezja.
- Pri induktivnih bremenih (motorji, tuljave) vzporedno s porabnikom namestite Schottky diodo (katoda proti plusu).
- Pri obremenitvah blizu 500W zagotovite aktivno hlajenje (ventilator) za varno delovanje.
Vsebina paketa
- 1 × DC-DC Step-Down modul 600W 25A CV/CC
Pogosta vprašanja
Ali lahko ta pretvornik uporabim za zvišanje napetosti?
Ne. Modul deluje izključno kot step-down (zniževalnik). Izhodna napetost mora biti vedno nižja od vhodne. Za zvišanje napetosti potrebujete boost pretvornik.
Kaj se zgodi, če obrnem polarnost na vhodu?
Modul nima zaščite pred napačno polarnostjo. Nepravilna priključitev lahko trajno poškoduje notranje komponente. Pred priklopom vedno preverite polarnost z multimetrom.
Ali je dioda za zaščito pred povratnim tokom obvezna pri polnjenju baterij?
Da. Brez nje lahko tok teče nazaj skozi modul, ko je napajanje izklopljeno, kar lahko uniči tranzistorje. Uporabite Schottky diodo, primerno za vaš delovni tok.
Ali lahko motorje na enosmerni tok napajam neposredno iz tega modula?
Da, vendar z obvezno Schottky diodo, vezano vzporedno z motorjem. Zagonski tok ne sme presegati 25A, trajna moč pa naj ostane pod 500W.
Kdaj potrebujem dodatno hlajenje?
Pri obremenitvah nad 300W ali v toplem okolju namestite ventilator nad modul. Brez prisilnega hlajenja se temperatura komponent hitro dvigne, kar znatno skrajša življenjsko dobo naprave.
