Nastavljiv senzor za zaznavanje izmeničnega toka 0,2–30 A – brezkontaktno spremljanje brez dodatnega napajanja

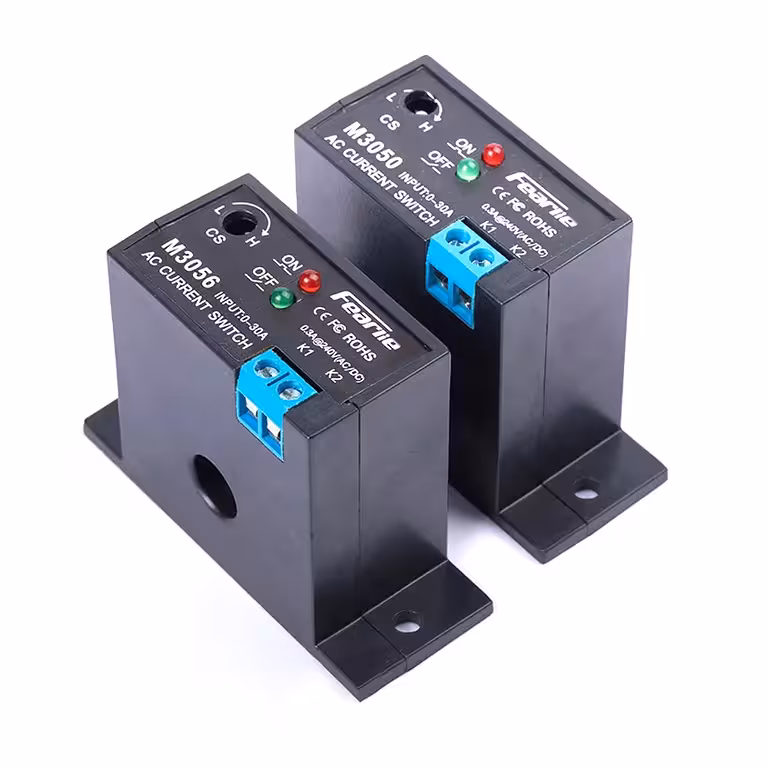

Imate motor, črpalko ali razsmernik in želite natančno vedeti, kdaj skozi tokokrog teče tok – brez rezanja žic in brez dodajanja zunanjega vira napajanja? Modul za zaznavanje toka M3050/M3056 namestite v nekaj minutah: vodnik preprosto napeljete skozi odprtino premera 10 mm in to je vse. Za ostalo poskrbi senzor sam.

Opomba: Izhod modula je krmilni signal (največ 0,3 A / 240 V AC/DC), namenjen avtomatizaciji, ne za napajanje porabnikov. Vodnika, ki ga spremljate, ni treba rezati – preprosto ga napeljete skozi odprtino senzorja.

Zakaj izbrati ta model? (Ključne prednosti):

Nastavljiv prag 0,2–30 A — z isto napravo pokrijete vse, od razsvetljave do industrijskih motorjev.
Samonapajanje iz magnetnega polja — ne potrebujete zunanjega vira napajanja, kar poenostavi ožičenje in razbremeni električno omarico.
Elektronsko preklapljanje brez gibljivih delov — brez mehanske obrabe in s praktično neomejenim številom preklopov.
Popolna galvanska ločitev — spremljani tokokrog in krmilni izhod sta popolnoma ločena, kar ščiti vaš PLC ali alarmni sistem.
Odzivnost z zamikom pod 1 % in 100 % preobremenitvena zmogljivost — senzor zazna vse konice toka in je odporen na težke zagone motorjev.
Ognjevarno ohišje iz polikarbonata (PC) — odporno na ogenj in temperature od -20 °C do +55 °C, primerno za industrijske ali zaščitene zunanje razdelilne omarice.

Podrobnosti in zmogljivost

Princip delovanja temelji na tokovnem transformatorju s toroidnim jedrom: spremljani vodnik deluje kot primarno navitje, inducirana energija pa neposredno napaja notranje vezje – brez baterij in brez pomožnega 24V napajanja. Prag sprožitve natančno nastavite z vgrajenim potenciometrom z visoko ločljivostjo v celotnem območju 0,2–30 A. Izhod 0,3 A / 240 V AC ali DC zadostuje za krmiljenje pomožnega kontaktorja, vhoda PLC-ja ali alarmnega modula. Razširjeno delovno temperaturno območje do +55 °C omogoča namestitev tudi v gosto zasedene električne omarice.

Parameter	Vrednost / Podrobnosti
Razpoložljivi modeli	M3050 (NO), M3056 (NC)
Območje zaznavanja toka	0,2 – 30 A AC
Tip izhodnega kontakta	NO (M3050) / NC (M3056)
Izhodna zmogljivost	0,3 A maks. / 240 V AC ali DC
Princip merjenja	Magnetna indukcija (toroidni transformator)
Napajanje	Samonapajanje iz magnetnega polja vodnika
Premer odprtine za vodnik	Ø 10 mm
Zamik (histereza)	< 1 %
Dovoljena preobremenitev	100 %
Delovna temperatura	-20 °C … +55 °C
Material ohišja	Ognjevaren PC (polikarbonat)
Tipične uporabe	Motorji, črpalke, kompresorji, PV, UPS, električne omarice

Navodila za nastavitev in uporabo

Spremljani vodnik (faza, ena žica) napeljite skozi odprtino senzorja (Ø 10 mm). Rezanje ali spreminjanje kabla ni potrebno.
Priključite izhod modula (signalni priključki) na krmilni tokokrog: PLC, pomožni kontaktor, alarmni sistem ali drugo breme do 0,3 A / 240 V.
Vklopite spremljani tokokrog pri želeni minimalni obremenitvi in obračajte potenciometer v smeri urinega kazalca, dokler rele ne preklopi.
Preverite delovanje: pri modelu M3050 (NO) se izhod zapre, ko tok preseže prag; pri modelu M3056 (NC) se izhod odpre, ko je prag presežen.
Testirajte pri nazivni obremenitvi opreme, da potrdite pravilno nastavitev praga in preprečite lažne alarme.

Vsebina paketa

1 x Modul za zaznavanje toka M3050 (NO) ali M3056 (NC) — glede na izbrano različico ob naročilu

Pogosta vprašanja

Kakšna je razlika med modeloma M3050 in M3056?

M3050 ima normalno odprt (NO) izhodni kontakt – tokokrog se sklene, ko tok preseže nastavljeni prag. M3056 ima normalno zaprt (NC) kontakt – tokokrog se prekine, ko je prag presežen. Izberite glede na logiko vaše avtomatizacije.

Ali potrebujem zunanji vir napajanja?

Ne. Modul se samonapaja iz magnetnega polja spremljanega vodnika po principu tokovnega transformatorja. Dodatne žice za napajanje niso potrebne.

Ali lahko s tem senzorjem spremljam enosmerni tok (DC)?

Ne. Senzor zaznava izključno izmenični tok (AC) s pomočjo magnetne indukcije. Krmilni izhod lahko deluje tako z AC kot DC napetostjo (maks. 0,3 A / 240 V), vendar mora biti spremljani tok izmeničen.

Ali ga lahko uporabim za spremljanje trifaznega motorja?

Da. Skozi odprtino senzorja napeljite samo eno fazo. Za popolno trifazno spremljanje uporabite tri neodvisne module, po enega za vsako fazo.

Kakšen je največji premer vodnika, ki gre skozi senzor?

Odprtina ima premer Ø 10 mm. Prepričajte se, da celoten kabel, vključno z izolacijo, ustreza tej dimenziji.

Ali je primeren za fotovoltaične sisteme ali UPS naprave?

Da, pod pogojem, da je spremljani tokokrog AC – na primer izhod razsmernika ali UPS naprave. Pogosto se uporablja v električnih omaricah, PV sistemih z razsmerniki in industrijskih inštalacijah za spremljanje porabe in zaščito pred preobremenitvijo.
