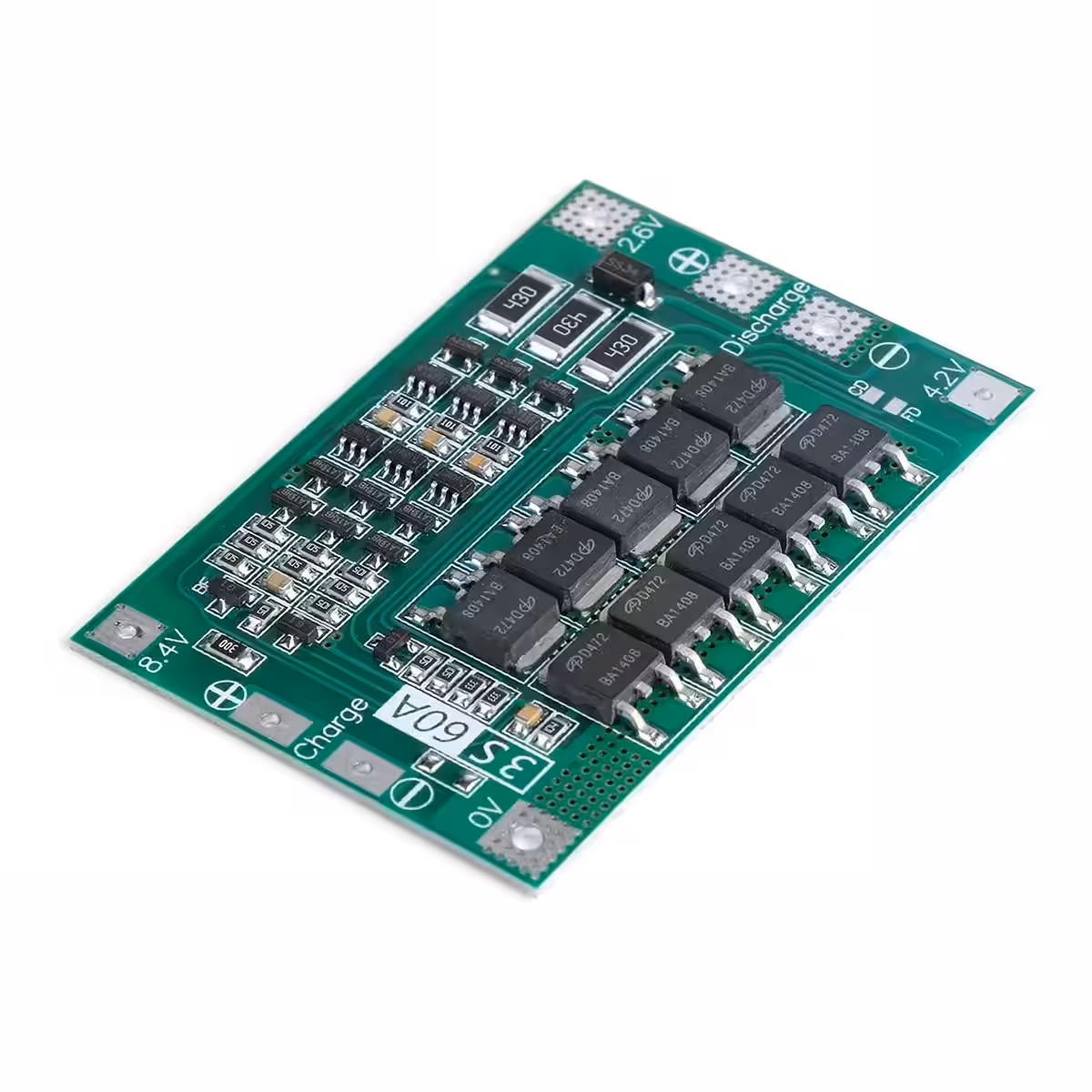

BMS modul 3S 60A – Celovita zaščita in uravnoteženje za 14,8V Li-Ion 18650 baterijske sklope
Nezaščitene baterije se hitro degradirajo. Brez ustreznega nadzora lahko Li-Ion baterijski sklop v nekaj mesecih intenzivne uporabe izgubi od 30 do 40 % svoje kapacitete. BMS modul 3S 60A rešuje prav to težavo: nadzoruje vsako celico posebej, ob kakršnem koli odstopanju samodejno posreduje in skrbi, da je baterijski sklop pri vsakem ciklu polnjenja popolnoma uravnotežen.
Opomba: Modul ne vključuje 18650 baterijskih celic. Pred namestitvijo preverite nazivno napetost sklopa. Tok 70A je podprt kratkotrajno (konica); priporočeni trajni tok znaša 60A.
Zakaj izbrati ta model? (Ključne prednosti):
- 60A trajno / 70A konično — zanesljivo napajanje motorjev z visoko porabo brez padcev napetosti ali neželenih izklopov, tudi pri zahtevnih DIY projektih.
- Pasivno uravnoteženje 100mA na celico — kompenzira razlike med celicami med polnjenjem in preprečuje kronično neuravnoteženost, ki bi sicer prepolovila avtonomijo baterije.
- Trojna avtomatska zaščita — pred prenapolnjenostjo (4,2V ±0,03V), pregloboko izpraznitvijo (3,2V ±0,1V) in kratkim stikom, brez potrebe po ročnem poseganju.

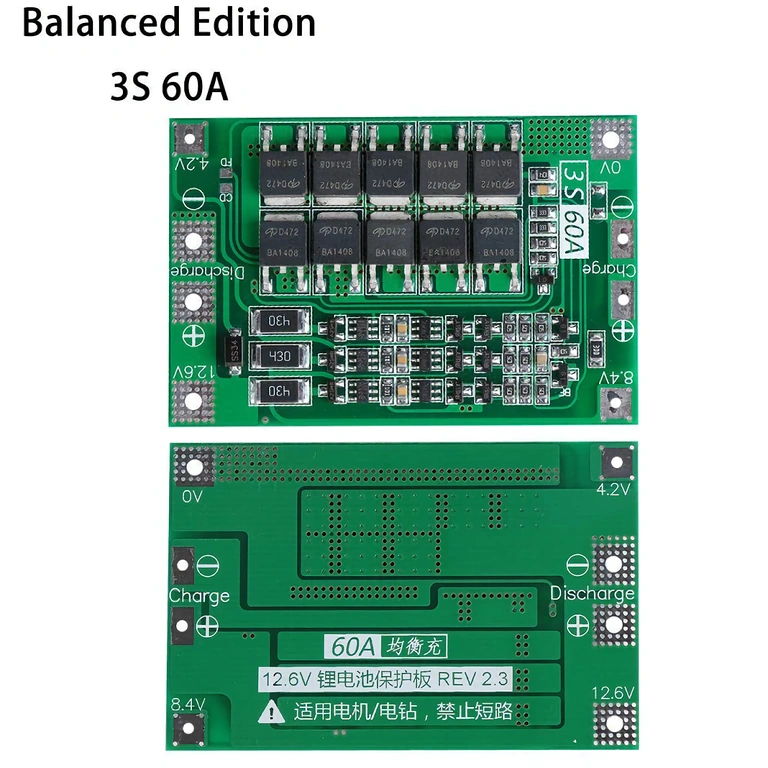

- 10 zmogljivih MOSFET tranzistorjev — nizka notranja upornost in boljše odvajanje toplote v primerjavi z moduli s 6 MOSFET-i, kar zagotavlja hitro odzivnost ob napakah.
- Debelina le 3,4 mm — kompaktna zasnova omogoča vgradnjo v ozka ohišja vrtalnikov, dronov ali RC avtomobilčkov, kjer standardni moduli zavzamejo preveč prostora.

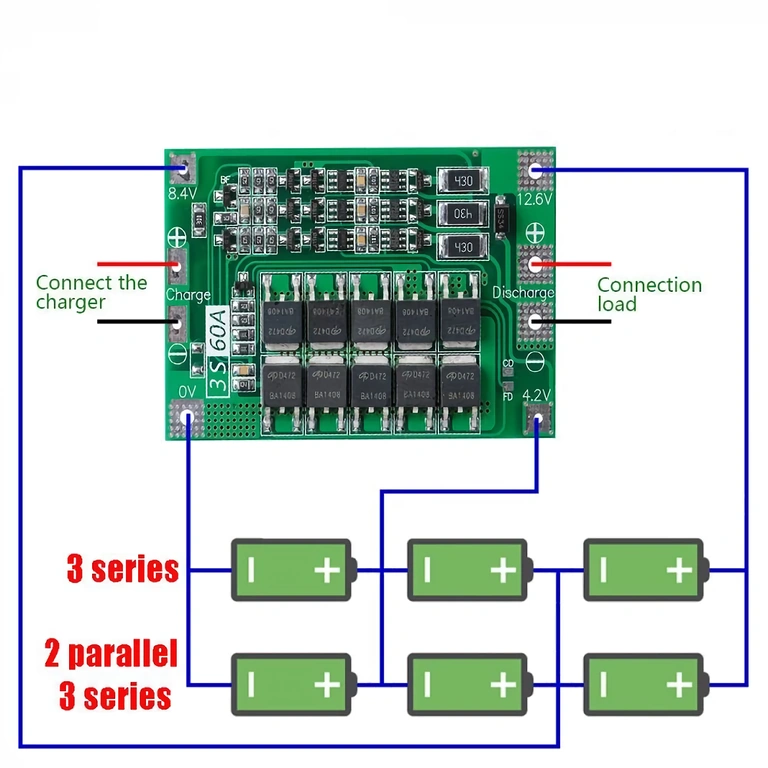

- Skupna vrata (B- / P- / C-) — omogočajo sočasno priključitev polnilnika in porabnika brez potrebe po ločenem ožičenju.
Podrobnosti in zmogljivost

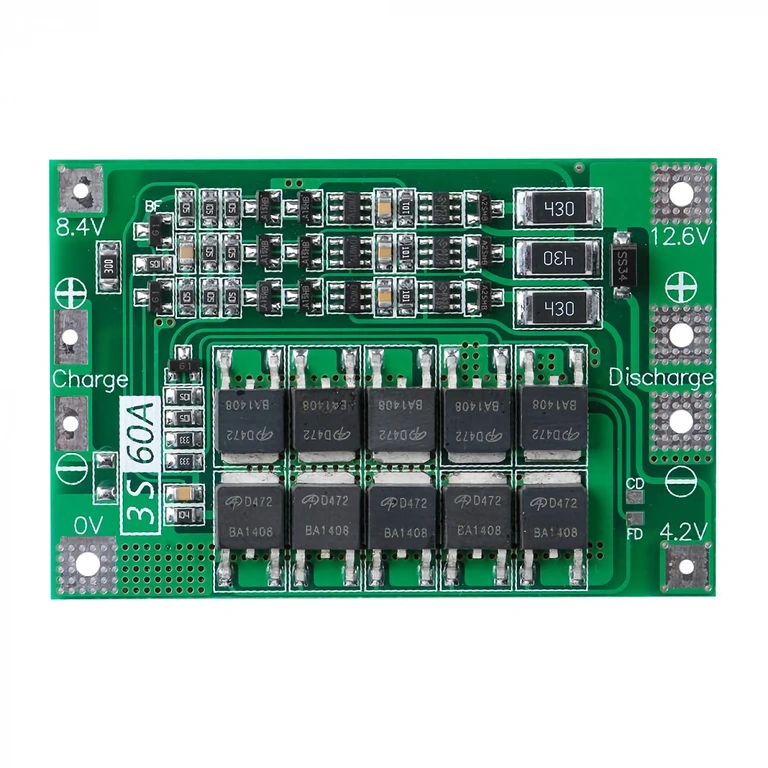

Vezje temelji na 10 zmogljivih MOSFET tranzistorjih, ki so razporejeni simetrično, kar zmanjšuje skupno notranjo upornost in minimizira izgube energije pod obremenitvijo. Zaščitni pragovi so tovarniško kalibrirani za standardno Li-Ion kemijo: 4,2V za prenapolnjenost in 3,2V za pregloboko izpraznitev – vrednosti, ki ščitijo celice, ne da bi pri tem žrtvovali uporabno kapaciteto.
Sistem pasivnega uravnoteženja deluje izključno med fazo polnjenja, kjer preko namenskih uporov odvaja presežek energije iz bolj napolnjenih celic. Največji dovoljeni polnilni tok je 15A, kar je združljivo s profesionalnimi 3S polnilniki na trgu. Pri praznilnih tokovih med 20–30A modul deluje brez dodatnega hlajenja; blizu meje 60A pa priporočamo ustrezno prezračevanje.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Konfiguracija baterije | 3S (Li-Ion 18650) |
| Nazivna napetost sklopa | 14,8V (polnilnik: 12,6V izhod) |
| Največji polnilni tok | 15A |
| Največji trajni praznilni tok | 60A |
| Največji konični praznilni tok | 70A |
| Zaščita pred prenapolnjenostjo | 4,2V ± 0,03V na celico |
| Zaščita pred izpraznitvijo | 3,2V ± 0,1V na celico |
| Tok uravnoteženja | 100mA na celico |
| Število MOSFET-ov | 10 |
| Dimenzije | 62 × 42 × 3,4 mm |
| Zaščita pred kratkim stikom | Da (samodejna, ponastavitev ob odstranitvi bremena) |
| Topologija vrat | Skupna vrata (B- / P- / C-) |

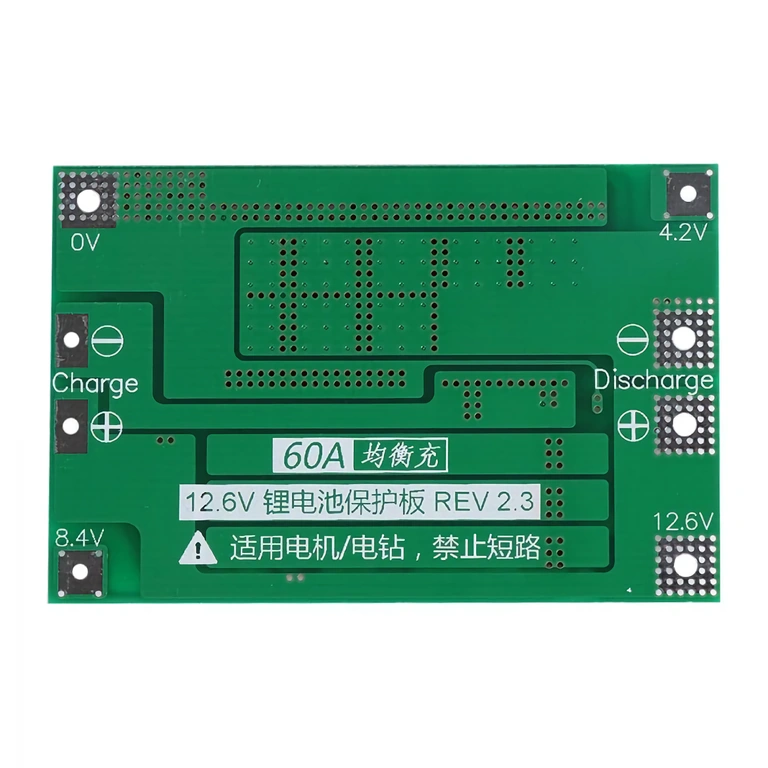

| Priporočena uporaba | Vrtalniki, električni izvijači, droni, RC, robotski sesalniki, DIY |
Vsebina kompleta
- 1 × BMS modul 3S 60A za Li-Ion 18650 baterije
Pogosta vprašanja
Ali modul deluje z vsemi 18650 baterijami, ne glede na kapaciteto?
Da. BMS modul 3S 60A je združljiv z vsemi Li-Ion 18650 celicami, ne glede na njihovo kapaciteto (mAh). Uravnoteženje je najbolj učinkovito, če uporabljate celice istega modela in kapacitete – velike razlike med celicami namreč upočasnijo proces uravnoteženja.
Kaj se zgodi v primeru kratkega stika?
Modul v milisekundah zazna kratek stik in preko MOSFET-ov samodejno prekine tokokrog praznjenja. Baterija in priključena naprava sta tako zaščiteni. Ponovna vzpostavitev delovanja je samodejna po odstranitvi okvarjenega bremena – ročna ponastavitev ni potrebna.
Kakšno napetost mora imeti polnilnik?
Za 3S Li-Ion sklop mora polnilnik na izhodu zagotavljati točno 12,6V – to je napetost popolnoma napolnjenih treh celic v seriji. Uporabljajte namensko 3S polnilno napravo z omejitvijo toka; neustrezen polnilnik lahko poškoduje celice, tudi če je BMS nameščen.
Ali je pri visokih tokovih potreben hladilnik?
Pri tokovih 20–30A modul deluje brez dodatnega hlajenja. Če napravo dlje časa uporabljate blizu meje 60A, na MOSFET-e pritrdite manjši hladilnik ali zagotovite aktivno prezračevanje – dolgotrajna visoka temperatura namreč skrajša življenjsko dobo tranzistorjev.
