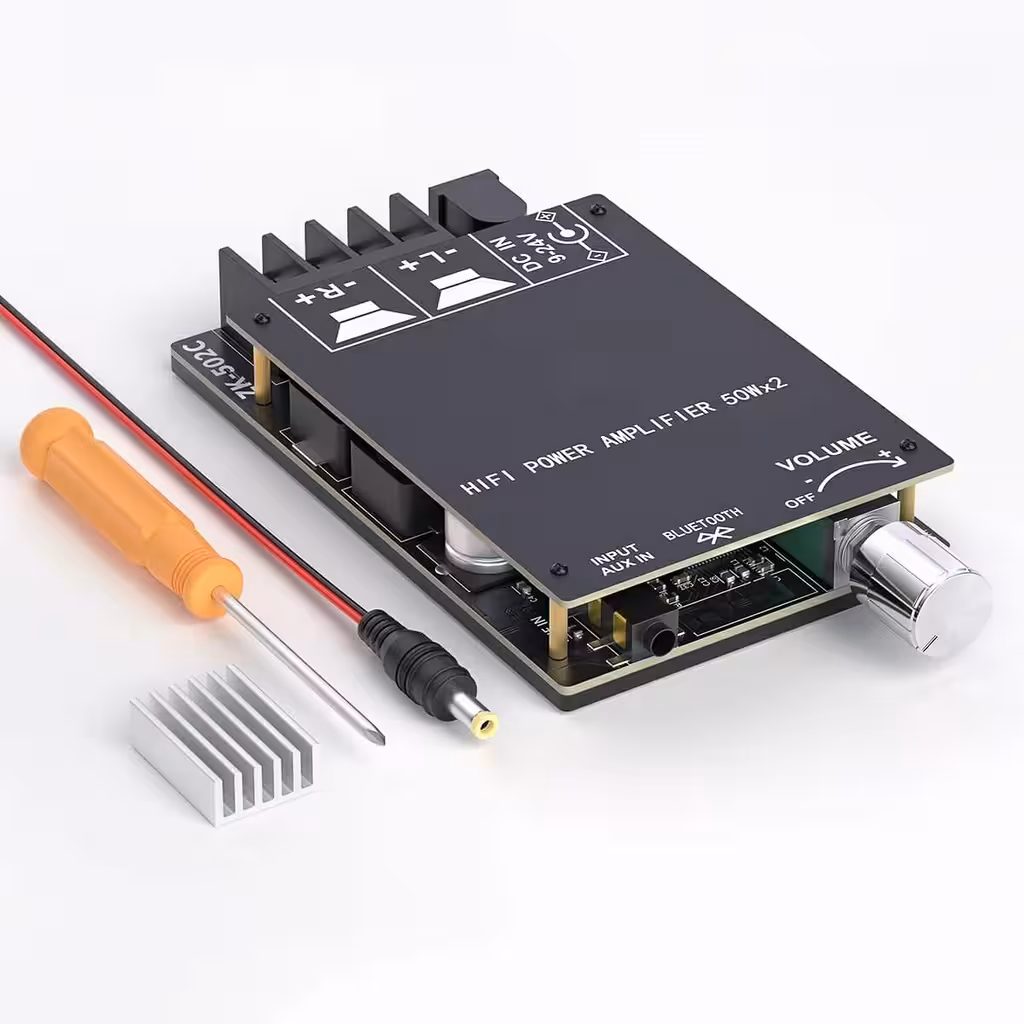

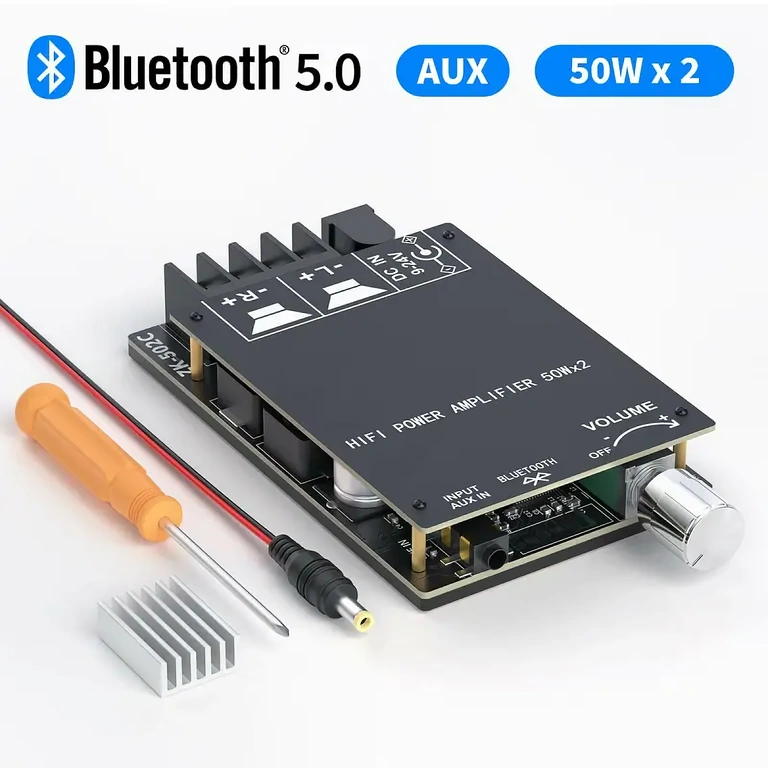

Stereo ojačevalni modul TPA3116D2 – 2x50W Bluetooth 5.0 z vrhunskim Hi-Fi zvokom za vaše DIY avdio projekte
Želite izdelati lasten Bluetooth zvočnik ali vdihniti novo življenje starim pasivnim zvočnikom? Z uporabo čipa TPA3116D2 priznanega proizvajalca Texas Instruments in tehnologijo Bluetooth 5.0 dobite v enem samem modulu vse, kar potrebujete: pravo moč, čist zvok in stabilno brezžično povezavo. Brez kompromisov in brez nepotrebnih zapletov.
Opomba: Največjo moč 2x50W dosežete z napajanjem 24V / vsaj 3A. Pri intenzivni uporabi priporočamo namestitev hladilnega telesa na čip.
Zakaj izbrati ta model? (Ključne prednosti):
- Popačenje pod 0.1% (THD) — zvok ostaja zvest viru tudi pri visoki glasnosti, brez šumov ali neželenih barvanj zvoka.
- Bluetooth 5.0 z dosegom 15m — uživajte v svobodi gibanja po prostoru brez prekinitev povezave s telefona ali prenosnika.
- Dvojni avdio vhod — preklapljanje med Bluetoothom in 3.5mm priključkom je samodejno; žična povezava ima vedno prednost.
- Učinkovitost razreda D nad 87% — ustvari bistveno manj toplote kot klasični ojačevalniki razreda AB, zato deluje zanesljivo tudi brez aktivnega hlajenja.
- Združljivost z zvočniki 4–8Ω / 50–200W — deluje s širokim naborom pasivnih DIY ali komercialnih zvočnikov brez dodatnih predelav.
- Potenciometer z vgrajenim stikalom — glasnost nadzirate in modul vklopite/izklopite z enim samim gumbom.
- PWM do 1.2 MHz — visoka preklopna frekvenca odpravlja slišne motnje in poenostavlja filtriranje na izhodu.
Podrobnosti in zmogljivost
Čip TPA3116D2 deluje v razredu D z arhitekturo, ki pretvori več kot 87 % porabljene energije neposredno v zvok, namesto v odpadno toploto. Frekvenca PWM modulacije do 1.2 MHz učinkovito preprečuje motnje v slišnem spektru in zmanjšuje zahteve po izhodnem filtru. Rezultat je dinamičen in kristalno čist zvok brez artefaktov.

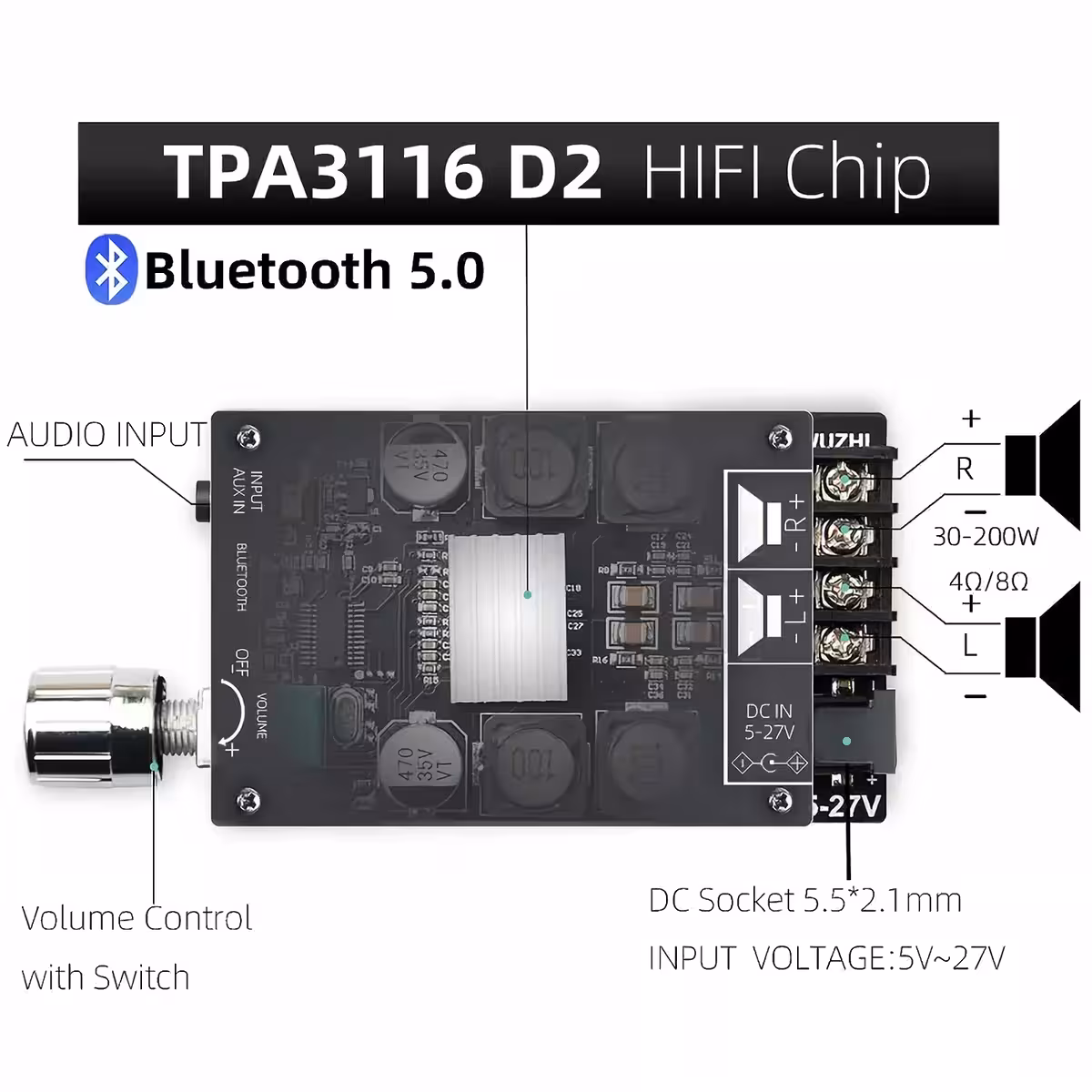

Povezava Bluetooth 5.0 zagotavlja stabilen signal do 15 metrov razdalje brez zaznavne zakasnitve. Če raje uporabljate kabel, preprosto vklopite napravo v 3.5mm jack vhod, modul pa bo samodejno preklopil vir. Napajanje poteka preko standardnega 5.5×2.1mm priključka, ki je združljiv z večino laboratorijskih napajalnikov ali običajnih omrežnih adapterjev.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Ojačevalni čip | TPA3116D2 (Texas Instruments) |
| Razred ojačevanja | Razred D |
| Izhodna moč | 2x50W (Stereo) |
| Skupno harmonsko popačenje (THD) | Pod 0.1% |
| Impedanca zvočnikov | 4 – 8 Ohmov |
| Moč združljivih zvočnikov | 50W – 200W |
| Bluetooth različica | 5.0 |
| Bluetooth doseg | Do 15 metrov |
| Avdio vhodi | Bluetooth 5.0 + 3.5mm jack |
| Nadzor glasnosti | Potenciometer z vgrajenim stikalom za vklop |
| PWM frekvenca | Do 1.2 MHz |
| Napajalna napetost | 18V – 24V DC |
| Minimalni priporočeni tok | Nad 3A |
| Napajalni priključek | 5.5×2.1mm vtič |

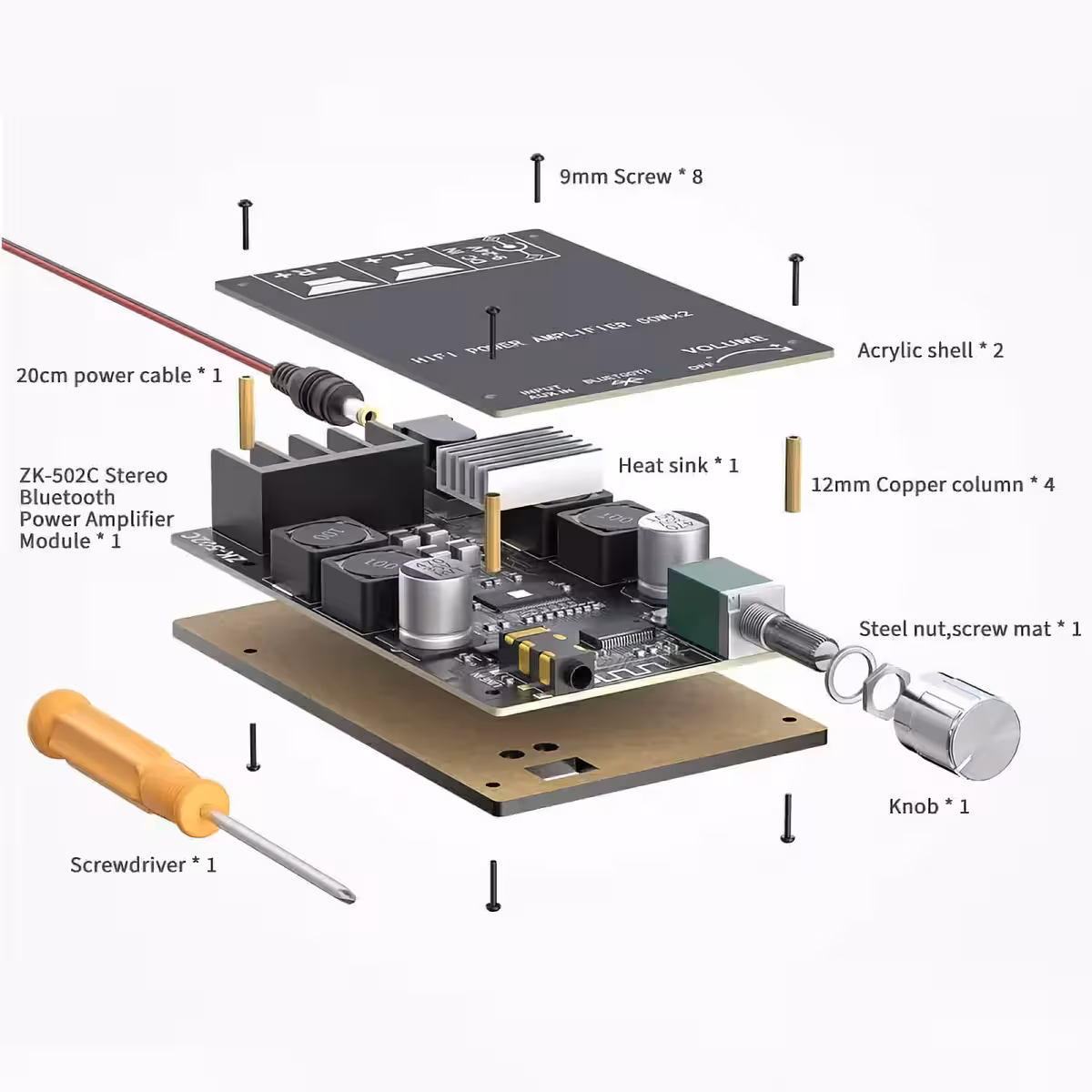

Vsebina paketa
- 1x Stereo avdio ojačevalni modul Bluetooth 2x50W TPA3116D2
Pogosta vprašanja
Katere zvočnike lahko povežem s tem modulom?
Vse pasivne zvočnike z impedanco med 4 in 8 Ohmi ter nazivno močjo od 50W do 200W. Modul ni primeren za aktivne zvočnike ali slušalke.
Kakšen napajalnik potrebujem?
Potrebujete stabiliziran DC napajalnik z napetostjo 18V–24V in tokom vsaj 3A. Za doseganje maksimalne moči priporočamo napajalnik 24V/5A. Priključek mora biti standardni 5.5×2.1mm.
Ali lahko hkrati uporabljam Bluetooth in 3.5mm vhod?
Ne. Modul v danem trenutku sprejema le en avdio vir. Ko vstavite 3.5mm kabel, ta samodejno prevzame prednost pred Bluetooth povezavo.
Ali potrebujem hladilno telo?
Pri zmerni glasnosti modul deluje brez težav brez dodatnega hlajenja. Če ga nameravate dalj časa uporabljati pri polni moči, na čip TPA3116D2 namestite aluminijasto hladilno telo, s čimer boste podaljšali življenjsko dobo naprave in preprečili vklop toplotne zaščite.
Ali je primeren za DIY projekte in doma izdelane zvočnike?
Da, modul je zasnovan prav za to. Idealen je za domače avdio sisteme, prenosne Bluetooth zvočnike ali prilagojene ojačevalne enote. Zaradi kompaktne velikosti in dvojne povezljivosti je popolna izbira za vsak DIY avdio projekt.
