600W DC-DC step-down modul 12-80V – natančna nastavitev napetosti in toka brez izgub
Potrebujete zanesljivo pretvorbo napetosti iz vira 24V, 48V ali 72V na točno določeno vrednost, ki jo zahteva vaše breme? Ta nastavljiv 600W step-down modul vam omogoča popoln nadzor nad izhodno napetostjo in tokom s pomočjo dveh potenciometrov, vrednosti pa lahko spremljate v realnem času na vgrajenem digitalnem zaslonu.
Opomba: Najvišja izhodna napetost je enaka vhodni napetosti × 0,8 (npr. pri 60V vhoda je izhod omejen na 48V). Modul ni združljiv z baterijami 72V. Pri uporabi za polnjenje baterij priporočamo vgradnjo diode za preprečevanje povratnega toka.
Zakaj izbrati ta step-down modul? (Ključne prednosti):
- Neodvisna nastavitev CV/CC — ločeno prilagajanje napetosti (2,5V–50V) in toka (0–20A), kar je idealno za občutljive naprave ali polnjenje baterij.

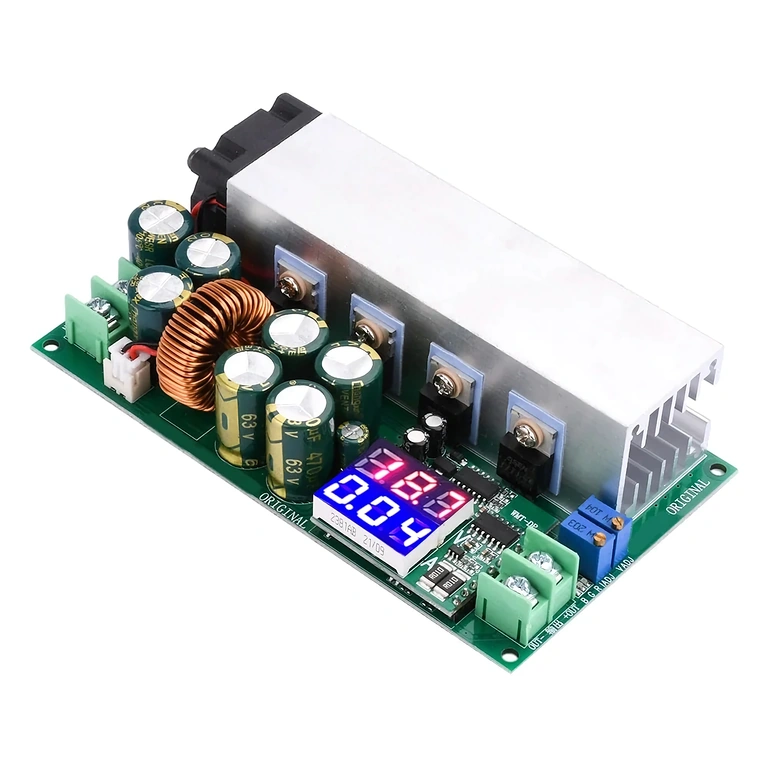

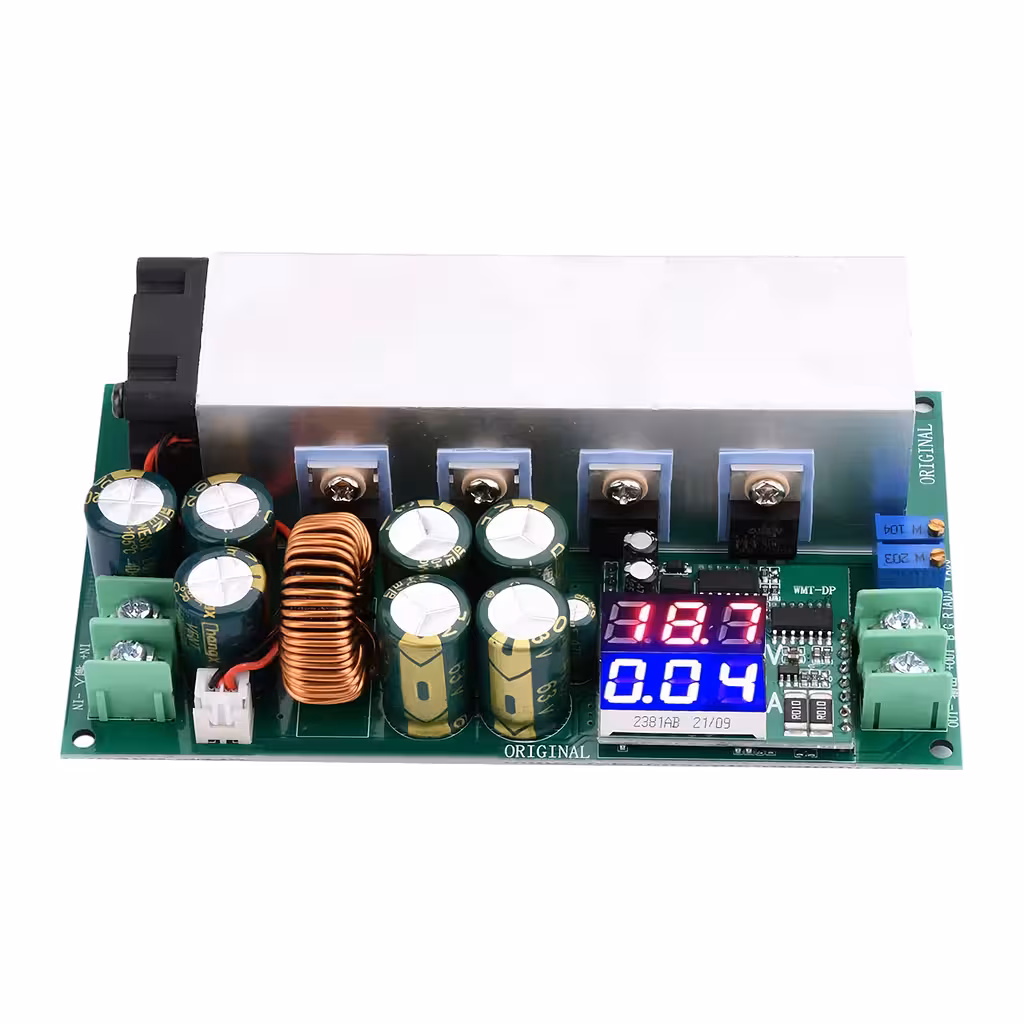

- Dvojni digitalni zaslon — sočasen prikaz izhodne napetosti in toka brez potrebe po zunanjem multimetru.
- Izkoristek ≥93% — pri 600W moči to pomeni manj kot 42W toplotnih izgub, kar je bistveno manj kot pri običajnih pretvornikih.
- Samodejna zaščita pri 25A — če breme preseže nastavljeno vrednost, vezje omeji tok in prepreči poškodbe.
- Zaščita proti obrnjeni polarnosti — v primeru napačne vezave modul ostane nepoškodovan.
- Širok temperaturni razpon — stabilno delovanje od -40°C do +85°C, primerno za različne delovne pogoje.

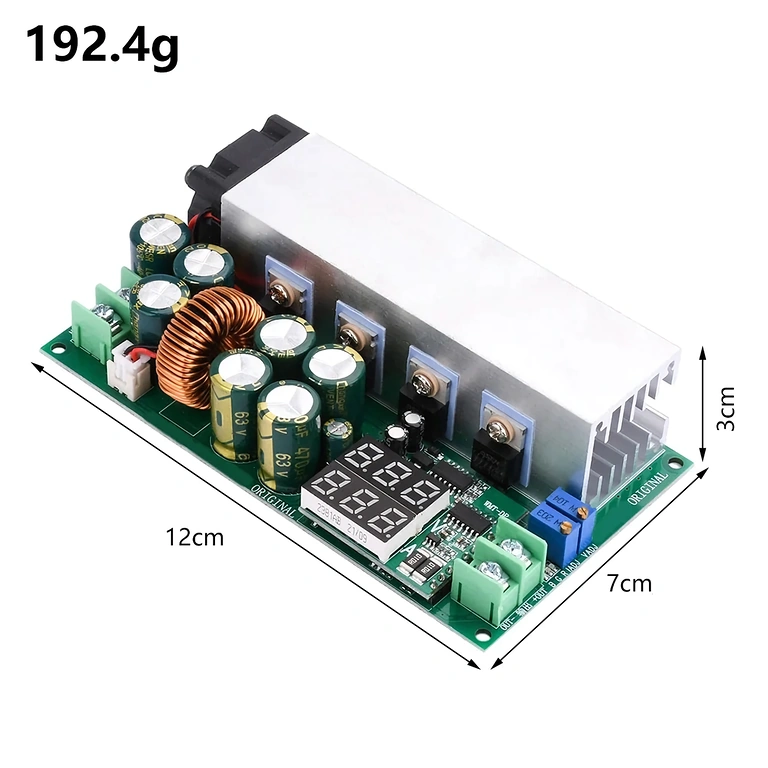

- Kompaktna zasnova: 125×70×32mm — enostavna vgradnja v ohišja vaših projektov.
Podrobnosti in zmogljivost

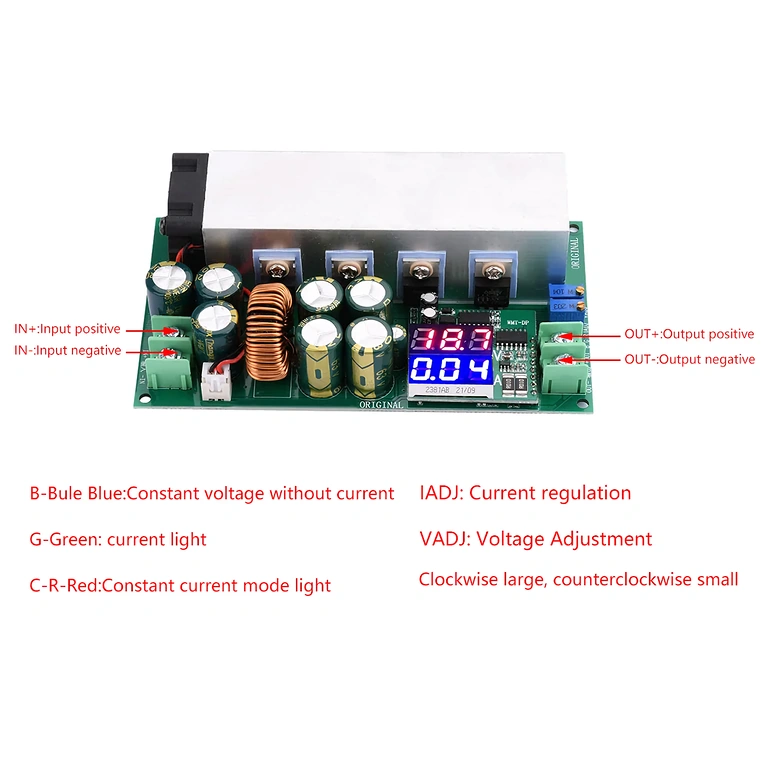

Pretvornik uporablja visokofrekvenčno buck (step-down) topologijo, ki zagotavlja stabilno izhodno napetost tudi pri nenadnih spremembah bremena. VADJ nadzoruje napetost, IADJ pa omejitev toka — vsak parameter deluje neodvisno. Trije LED indikatorji zagotavljajo takojšnjo povratno informacijo o načinu delovanja: modra (CV brez bremena), zelena (aktivni tok) in rdeča (CC način).
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Vhodna napetost | DC 12V – 80V (ni združljivo z 72V baterijami) |
| Izhodna napetost | 2,5V – 50V nastavljivo (maks = Vin × 0,8) |
| Največji izhodni tok | 20A (samodejna zaščita pri 25A) |
| Največja moč | 600W |
| Izkoristek | ≥ 93% |
| Zaslon | Digitalni – sočasen prikaz napetosti in toka |
| Način delovanja | CV (konstantna napetost) / CC (konstantni tok) |
| Vgrajene zaščite | Prenapetostna (25A), zaščita proti obrnjeni polarnosti |
| Delovna temperatura | -40°C – +85°C |
| Temperatura skladiščenja | -20°C – +50°C |
| Relativna vlažnost | 65% ± 20% |
| Dimenzije | 125mm × 70mm × 32mm |

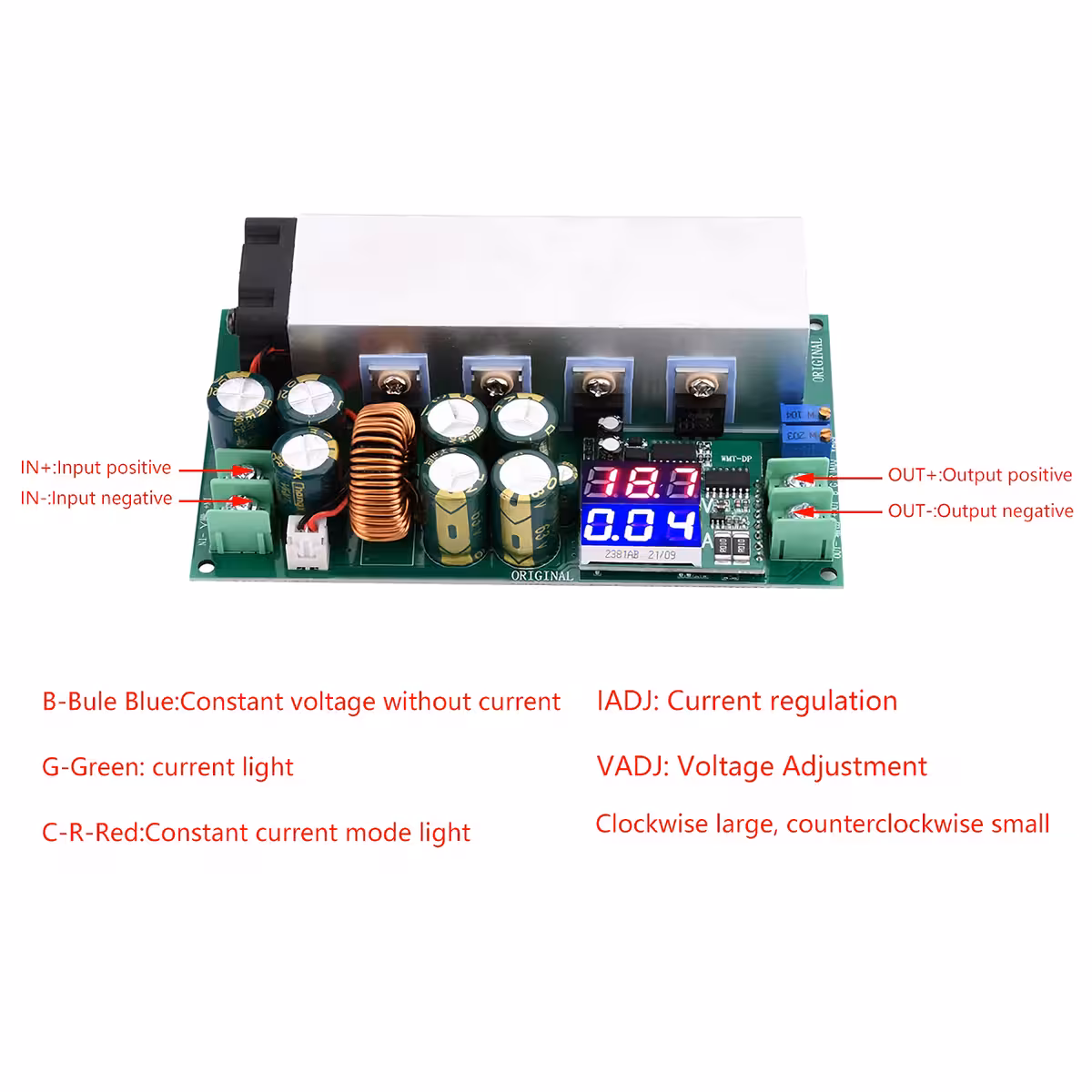

Navodila za uporabo

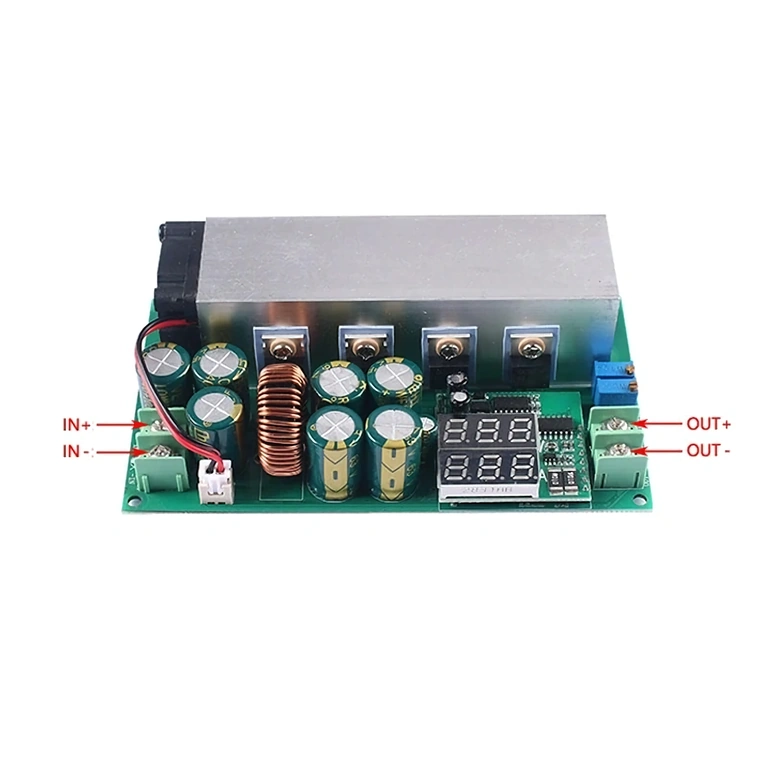

- Priključite napajanje na sponki IN+ in IN-, pri čemer pazite na pravilno polarnost (DC 12V–80V).
- Priključite porabnik na sponki OUT+ in OUT-.
- Nastavite izhodno napetost z vrtenjem potenciometra VADJ — v smeri urinega kazalca za povečanje, v nasprotni smeri za zmanjšanje.
- Nastavite omejitev toka z vrtenjem potenciometra IADJ — v smeri urinega kazalca za povečanje dovoljenega toka, v nasprotni smeri za zmanjšanje.
- Spremljajte LED indikatorje: modra = CV način, zelena = aktivni tok, rdeča = CC način.
- Za polnjenje baterij: na izhodno linijo obvezno dodajte diodo, ki preprečuje povratni tok v modul.
Vsebina paketa
- 1× DC-DC step-down modul 12-80V 20A 600W z digitalnim zaslonom
Pogosta vprašanja
Ali lahko kot vhodni vir uporabim 72V baterijo?
Ne. 72V baterija lahko ustvari konične napetosti, ki presegajo varnostno mejo modula. Vhodna napetost mora biti strogo med 12V in 80V DC.
Kakšna je največja izhodna napetost pri 60V vhodu?
48V. Formula je preprosta: največja izhodna napetost = vhodna napetost × 0,8. Pri vsaki vhodni vrednosti uporabite enak izračun.
Ali modul deluje za polnjenje Li-Ion ali LiPo baterij?
Da, CC način (konstantni tok) je idealen za fazo polnjenja. Obvezno dodajte diodo na izhod, saj lahko povratni tok iz baterije poškoduje modul.
Ali pri maksimalni moči potrebujem dodatno hlajenje?
Pri obremenitvah nad 400–450W bo hladilno telo ali manjši ventilator znatno podaljšal življenjsko dobo komponent. Pri 600W neprekinjene moči je aktivno hlajenje nujno.
