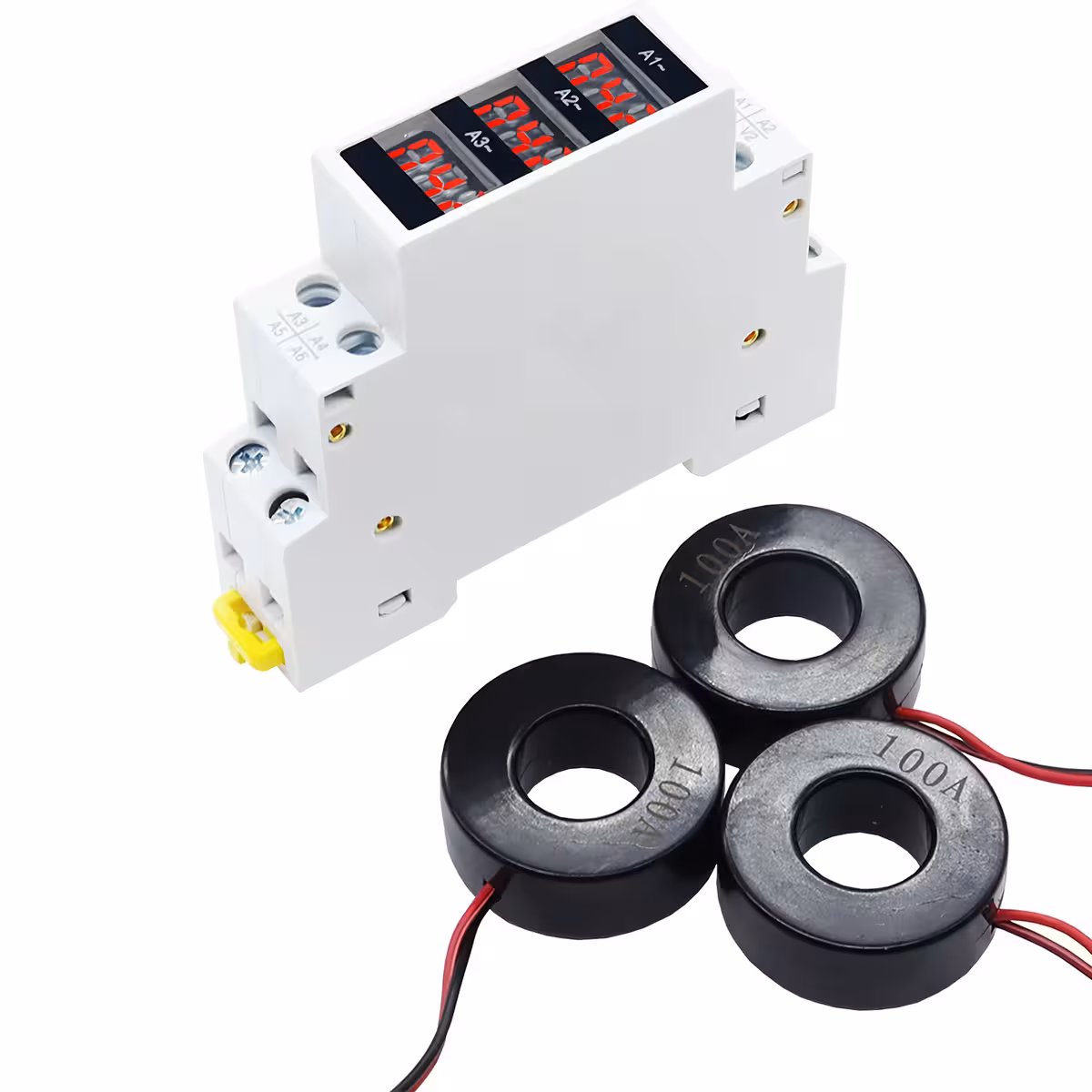

Digitalni trifazni ampermeter 1–100 A: hkraten prikaz za vse 3 faze neposredno v vaši električni omarici
Ko v trifaznem tokokrogu pride do težav, je prvi znak običajno neuravnoteženost obremenitve – to pa lahko opazite le, če imate ustrezno merilno napravo. Digitalni trifazni ampermeter z območjem 1–100 A vam v realnem času prikaže dogajanje na vsaki fazi posebej, brez potrebe po ročnem preklapljanju ali zapletenih izračunih. Preprosto ga pritrdite na DIN letev in naprava je takoj pripravljena za uporabo.
Opomba: Naprava deluje izključno v trifaznih sistemih z izmeničnim tokom (AC). Pred namestitvijo preverite združljivost z vašo električno napeljavo.
Zakaj izbrati ta model? (Ključne prednosti):

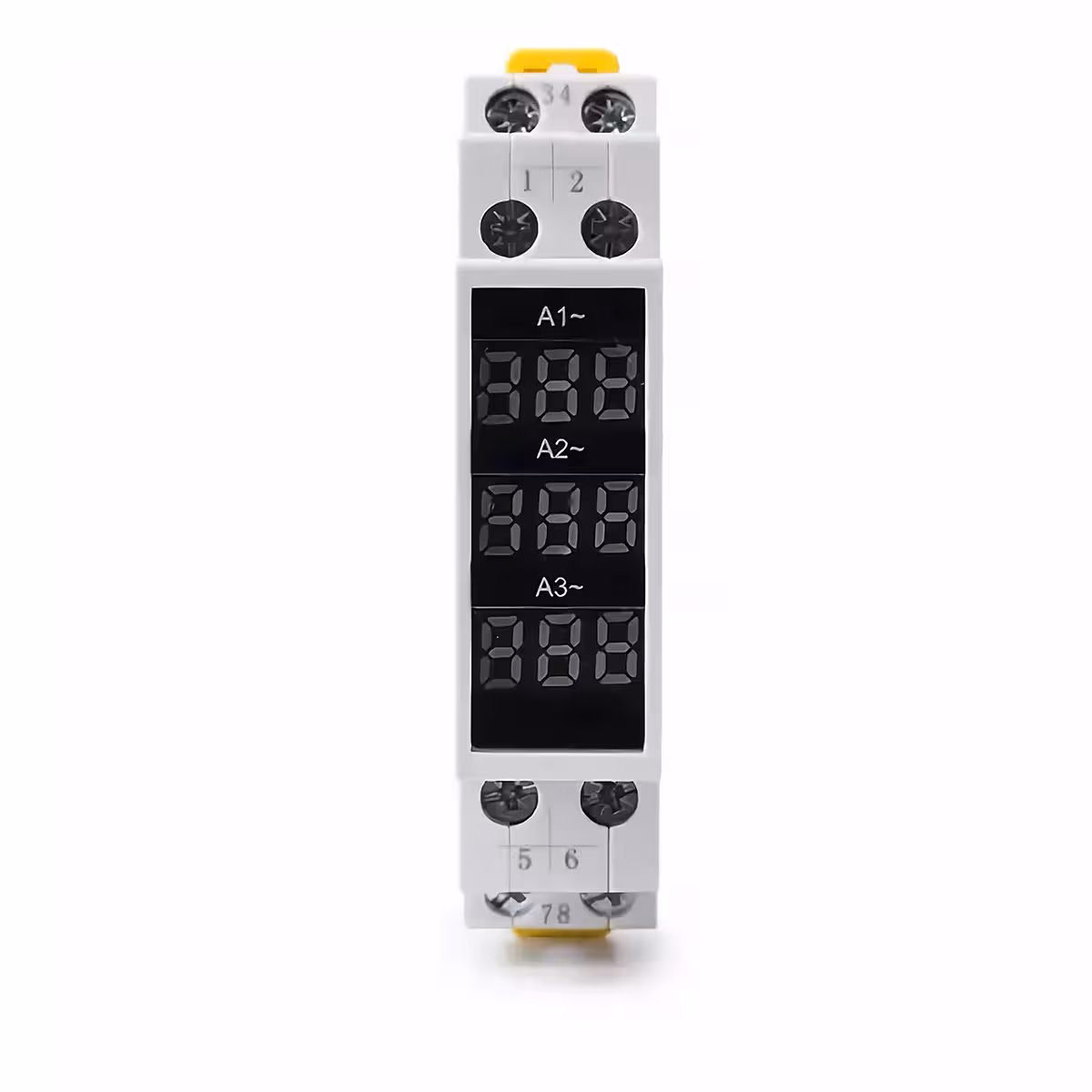

- Hkraten prikaz na 3 fazah — 3 neodvisni LED zasloni, po eden za L1, L2 in L3; vse podatke vidite na prvi pogled, brez ročnega preklapljanja.
- Območje 1–100 A brez zunanjega tokovnega transformatorja — neposredna vezava na fazne vodnike, dokler tok ne preseže 100 A.
- Razred natančnosti 1.0 — največja napaka 1 %, kar je dovolj natančno za učinkovito upravljanje energije in odkrivanje nepravilnosti v porabi.
- Napajalna napetost AC 80–500 V — združljiv s standardnimi omrežji 230/400 V, kot tudi z nestandardnimi industrijskimi konfiguracijami.

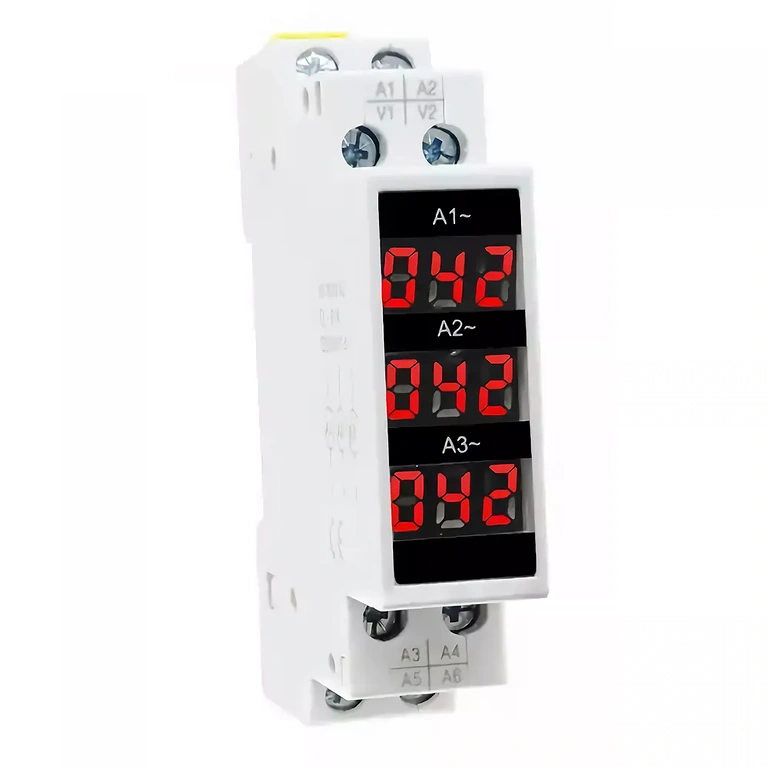

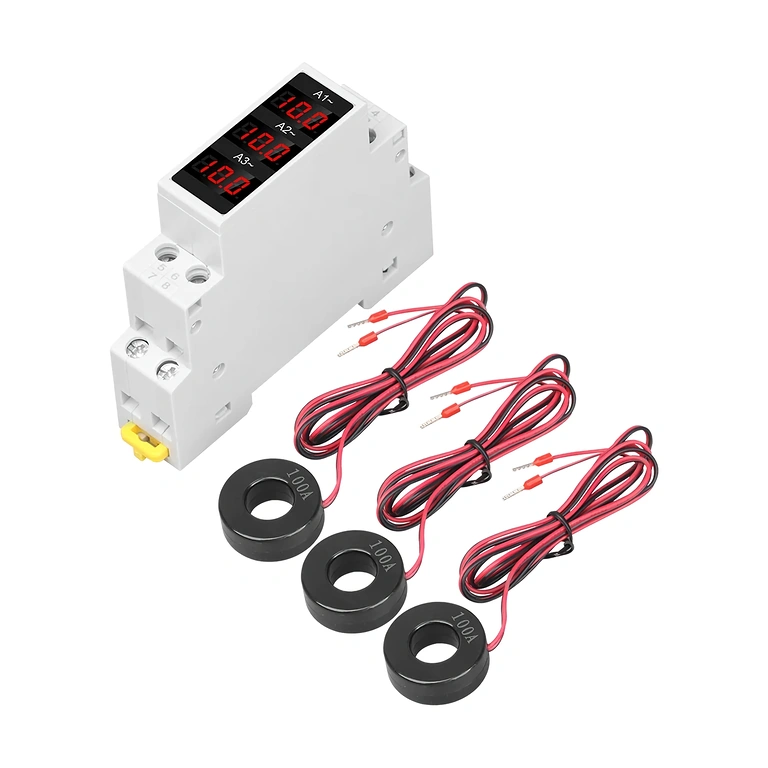

- Montaža na 35 mm DIN letev — hitra namestitev s klikom, brez posebnega orodja, neposredno v obstoječo omarico v manj kot 2 minutah.
- Delovanje med -20 °C in +70 °C — stabilno delovanje tudi v omaricah, ki so izpostavljene nizkim temperaturam ali intenzivni industrijski vročini.

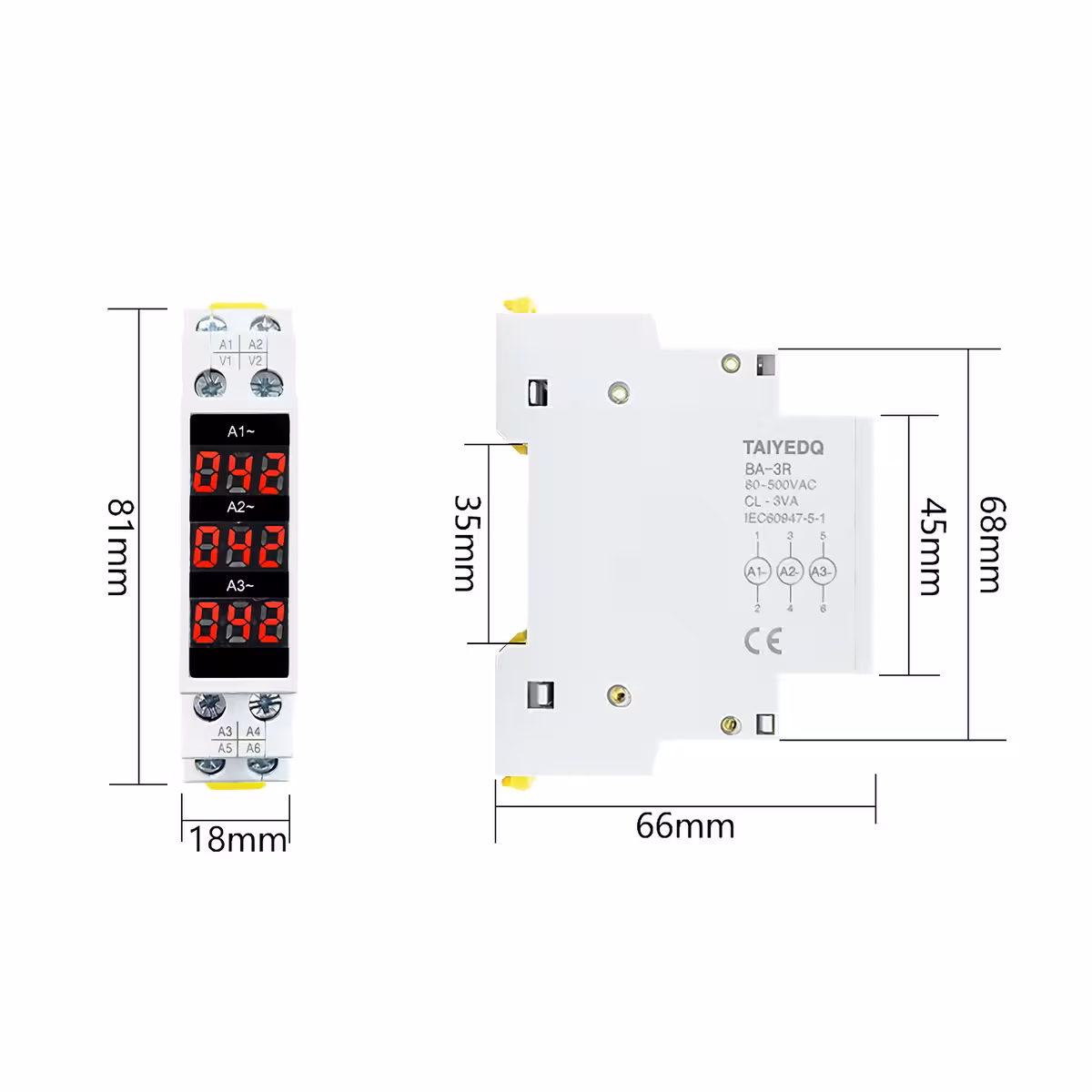

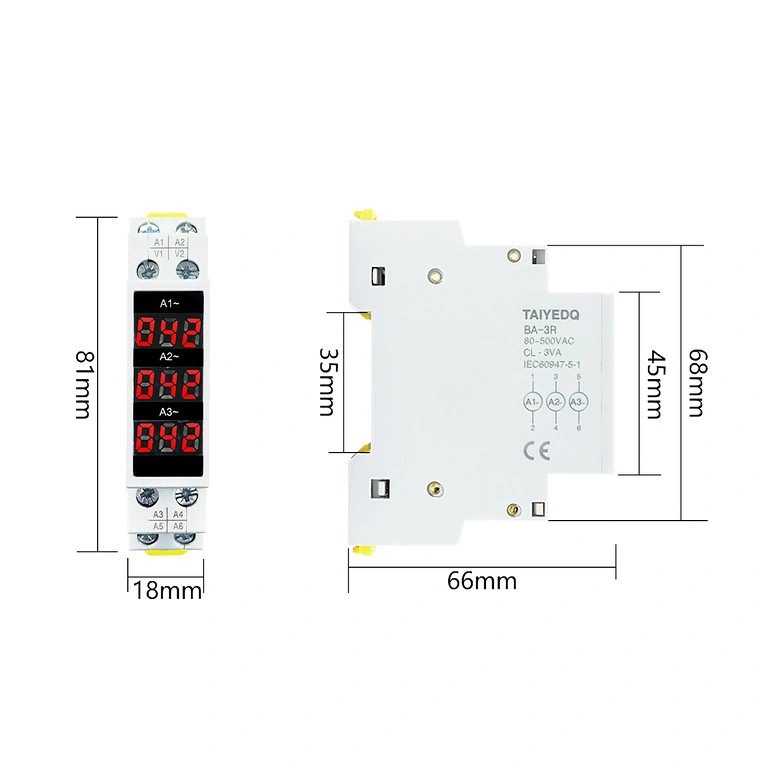

- Kompaktna zasnova: 81 × 18 × 66 mm — zasede le 18 mm prostora na letvi, kar pušča dovolj prostora za ostale komponente.
Podrobnosti in zmogljivost
Naprava meri tok v konfiguraciji 3L+3N, kar je izjemno uporabno za hitro identifikacijo neuravnoteženosti obremenitve, ko ena faza prevzema bistveno večji del bremena kot ostali dve. Razred natančnosti 1.0 zagotavlja zanesljive podatke, na podlagi katerih lahko sprejemate utemeljene odločitve.
Nazivna frekvenca 50/60 Hz zagotavlja popolno združljivost z evropskimi električnimi omrežji, pa tudi z uvoženo opremo, ki deluje pri 60 Hz. LED zasloni z visoko svetilnostjo ostajajo odlično berljivi tudi v slabših svetlobnih pogojih, kar je velika prednost v tehničnih prostorih.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Tip zaslona | Digitalni, 3 neodvisni LED zasloni (eden na fazo) |
| Merilno območje toka | 1 – 100 A (AC) |
| Nazivna napetost | AC 80 – 500 V |
| Natančnost | Razred 1.0 |
| Nazivna frekvenca | 50 / 60 Hz |
| Delovna temperatura | -20 °C ~ +70 °C |
| Stopnja zaščite | IP20 |
| Dimenzije (D × Š × V) | 81 mm × 18 mm × 66 mm |
| Tip priključka | 3 faze (3L + 3N) |
| Tip montaže | DIN letev 35 mm |
Navodila za namestitev in uporabo
- Preverjanje pred namestitvijo: Prepričajte se, da je napetost omrežja v območju AC 80–500 V in da nobena faza pri maksimalni obremenitvi ne presega 100 A.
- Montaža na DIN letev: Ampermeter pritrdite na 35 mm DIN letev v električni omarici – brez orodja ali vrtanja.

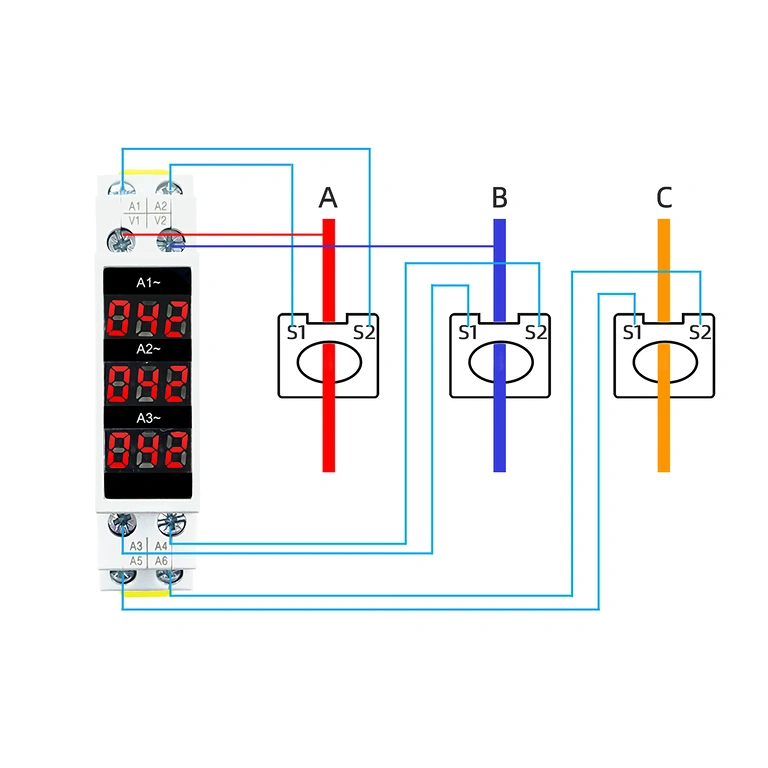

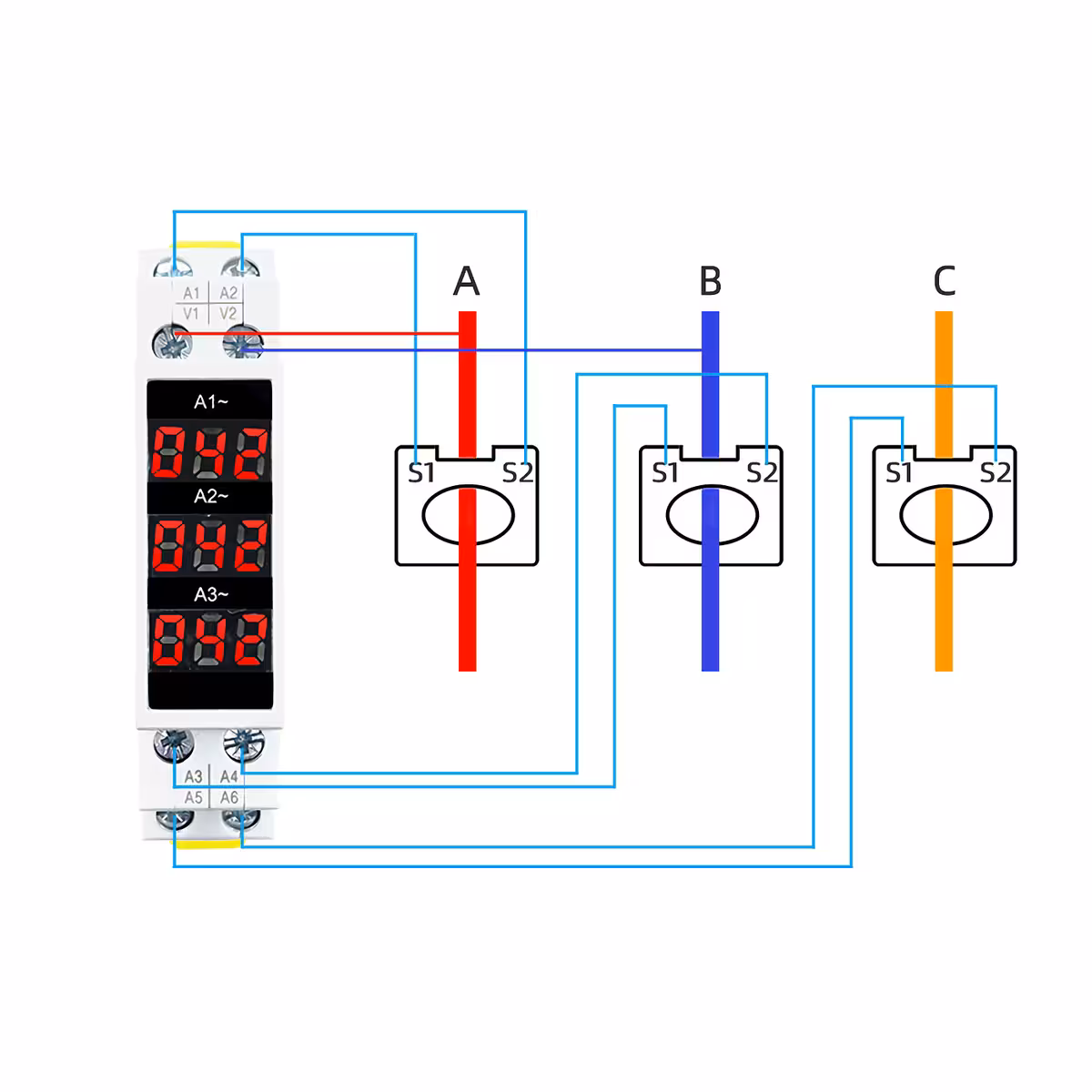

- Priklop sponk: Povežite fazne vodnike L1, L2, L3 in nevtralni vodnik N na ustrezne sponke v skladu s shemo v priročniku.
- Vklop in preverjanje: Vključite napajanje in preverite, ali vsi trije LED zasloni prikazujejo stabilne vrednosti za vsako fazo.
- Nenehno spremljanje: Opazujte vrednosti v realnem času. Večja razlika med fazami lahko nakazuje na neuravnoteženost ali napako v napeljavi.
Vsebina paketa
- 1 × Digitalni trifazni ampermeter (1–100 A, AC 80–500 V, za DIN letev 35 mm)
Pogosta vprašanja
Ali ga lahko uporabim v enofaznem omrežju?
Ne. Naprava je zasnovana izključno za trifazna omrežja s tremi fazami in nevtralnim vodnikom. Za enofazne inštalacije potrebujete ampermeter z enim merilnim kanalom.
Ali za priklop potrebujem tokovni transformator (CT)?
Ne, dokler tok na posamezni fazi ne preseže 100 A. Priklop se izvede neposredno na fazne vodnike, brez dodatne opreme.
Ali prikazuje vrednosti za vse 3 faze hkrati?
Da. Trije neodvisni LED zasloni hkrati prikazujejo tok za L1, L2 in L3 – preklapljanje med fazami ni potrebno.
Kam lahko namestim to napravo? Ali IP20 pomeni, da je odporna na vodo?
IP20 pomeni zaščito pred trdnimi delci, večjimi od 12,5 mm, vendar ne nudi zaščite pred vodo ali vlago. Napravo namestite izključno v notranjost zaprtih električnih omaric v suhih prostorih.
