BMS modul 1S 10A – popolna zaščita za Li-ion 18650 in LiPo baterije v vaših DIY projektih
Izdelujete powerbank, obnavljate baterijski paket ali vgrajujete 18650 celico v napravo po meri? Brez BMS modula med celico in vezjem lahko kratek stik ali globoka izpraznitev v nekaj sekundah uničita vašo baterijo. Ta komplet 6 modulov BMS 1S rešuje prav to težavo – je kompakten, zanesljiv in pripravljen za takojšnjo vgradnjo.
Opomba: Natančno upoštevajte shemo vezave. Zamenjava polarnosti ali nepravilna priključitev lahko trajno poškoduje modul in zaščiteno baterijo.
Zakaj izbrati ta komplet? (Ključne prednosti):
- 4 vrste zaščite v enem modulu — prenapetost (4.23V), globoka izpraznitev (2.45V), nadtok (15A) in zaščita pred kratkim stikom z bliskovitim izklopom v mikrosekundah.
- Vezje DW01 + 8205A s strogimi tolerancami — uporabljene so preverjene komponente, ne generične; zaščitni pragovi ostajajo stabilni skozi čas.
- 10A trajnega toka, 12A koničnega toka — primerno za zahtevnejše aplikacije: manjši motorji, močna LED osvetlitev, brezžični moduli s konicami toka.

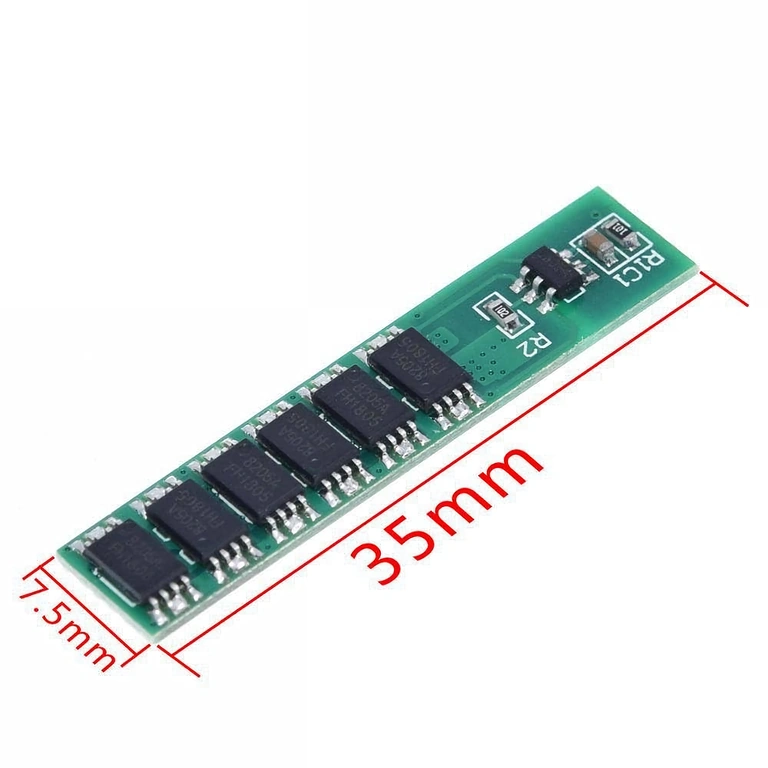

- Dimenzije 35 × 7.6 × 2 mm — idealno za tesna ohišja, kjer je prostor omejen; debelina 2 mm je ključna pri miniaturiziranih projektih.
- 6 kosov v kompletu — zaloga za več projektov hkrati ali rezervni deli, brez dodatnih stroškov pošiljanja.
- Združljivost z 18650, 14500, 16340 in LiPo 1S — isti modul deluje z vsako 3.7V celico, ne glede na format.
Podrobnosti in zmogljivost
Vezje DW01 nenehno spremlja napetost celice in pošlje ukaz za izklop tranzistorjem 8205A takoj, ko napetost pri polnjenju preseže 4.23V ali pri praznjenju pade pod 2.45V. Odziv na kratek stik je trenuten – modul ne čaka na segrevanje, temveč takoj prekine tok, s čimer zaščiti tako celico kot priključeno vezje. Pri tokovih blizu meje 10A trajne obremenitve poskrbite za minimalno prezračevanje v ohišju, da ohranite temperaturo v varnih mejah.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Konfiguracija celic | 1S (ena celica) |
| Nazivna napetost baterije | 3.7V (Li-ion / LiPo) |
| Nazivni delovni tok | 10A |
| Maksimalni tok (konični) | 12A |
| Prag zaznave nadtoka | 15A |
| Zaščita pred prenapetostjo | 4.23V ±0.05V |
| Zaščita pred globoko izpraznitvijo | 2.45V ±0.1V |
| Zaščita pred kratkim stikom | Da (trenutni izklop) |

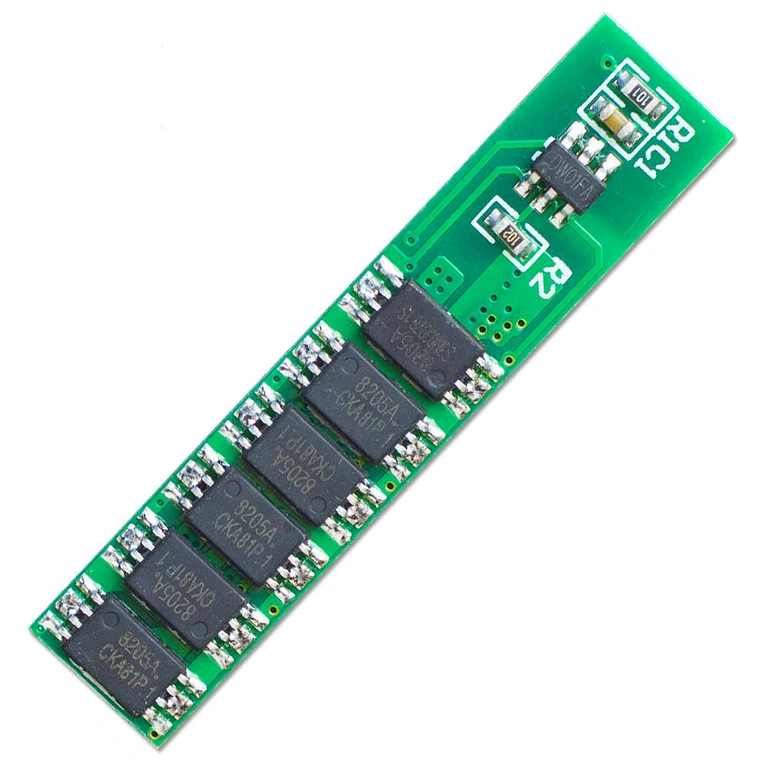

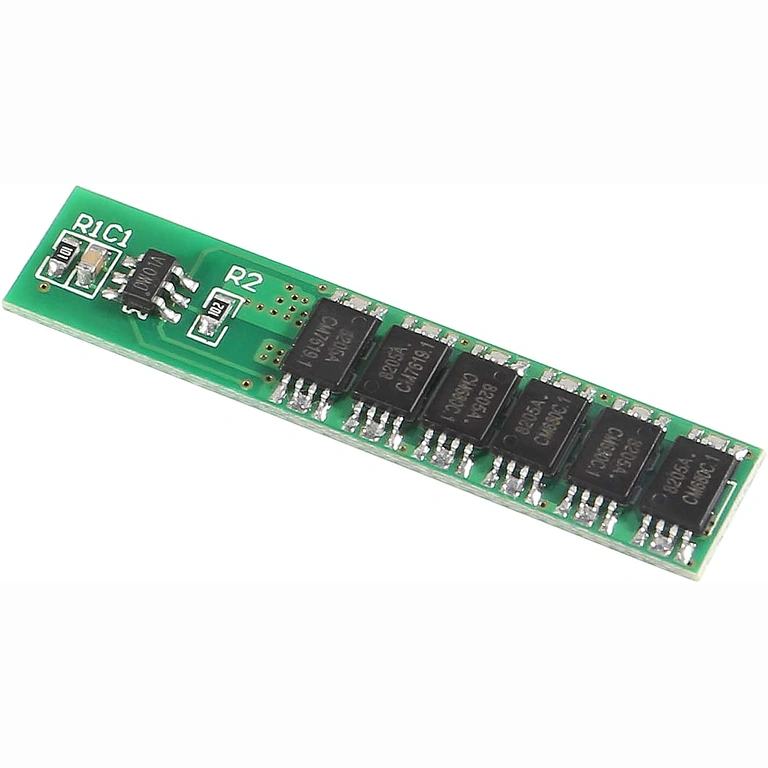

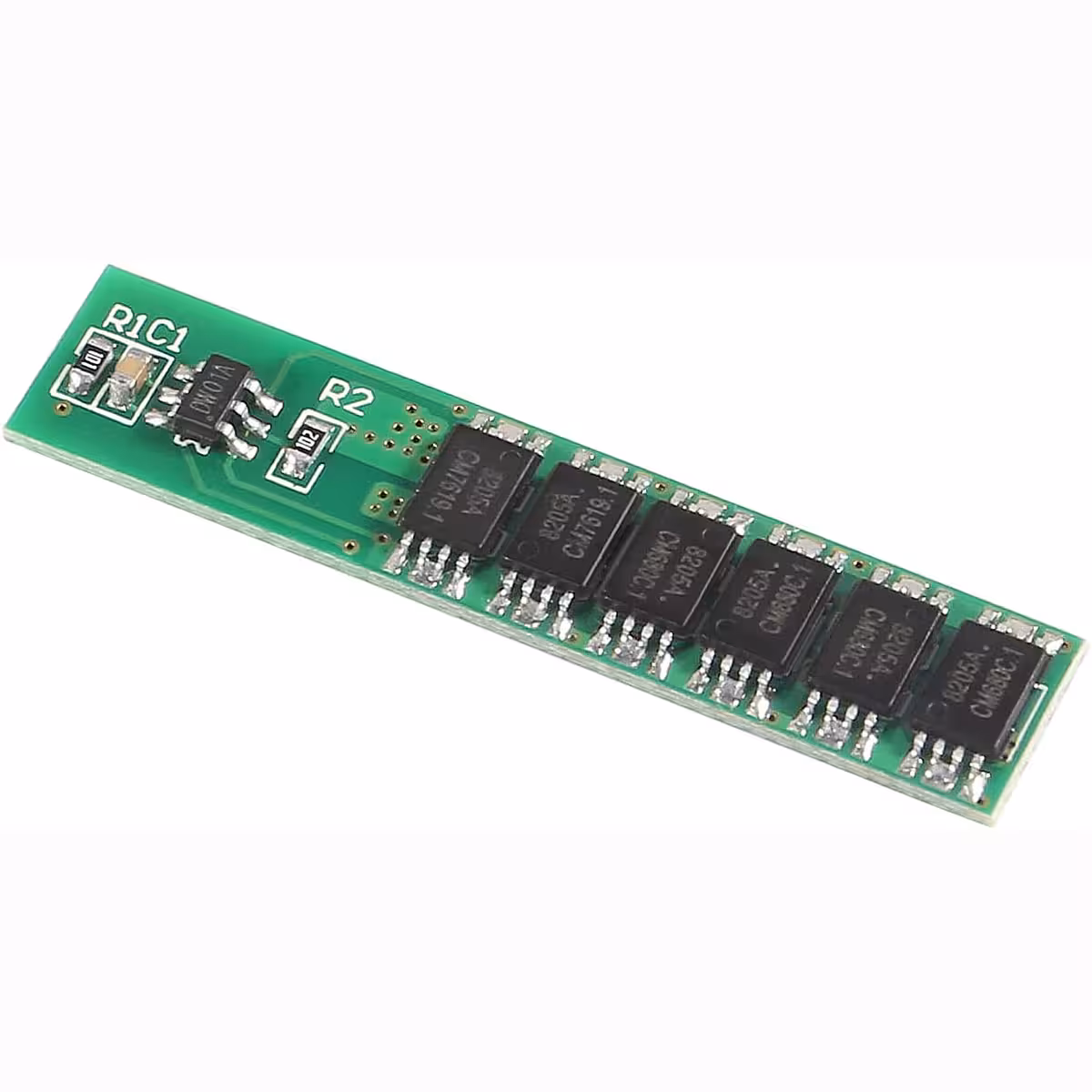

| Integrirano vezje | DW01 + 8205A |
| Dimenzije modula | 35 × 7.6 × 2 mm |

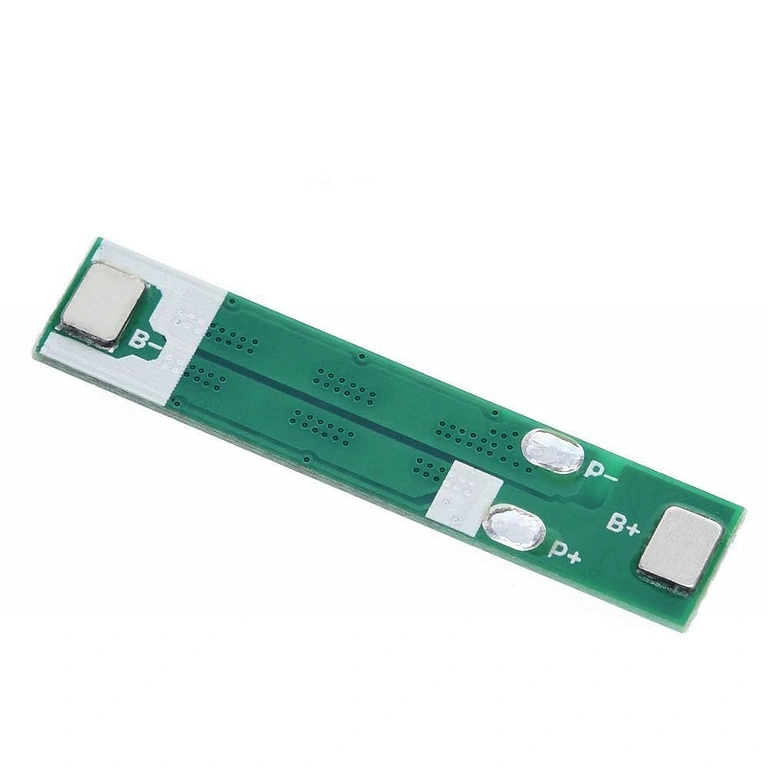

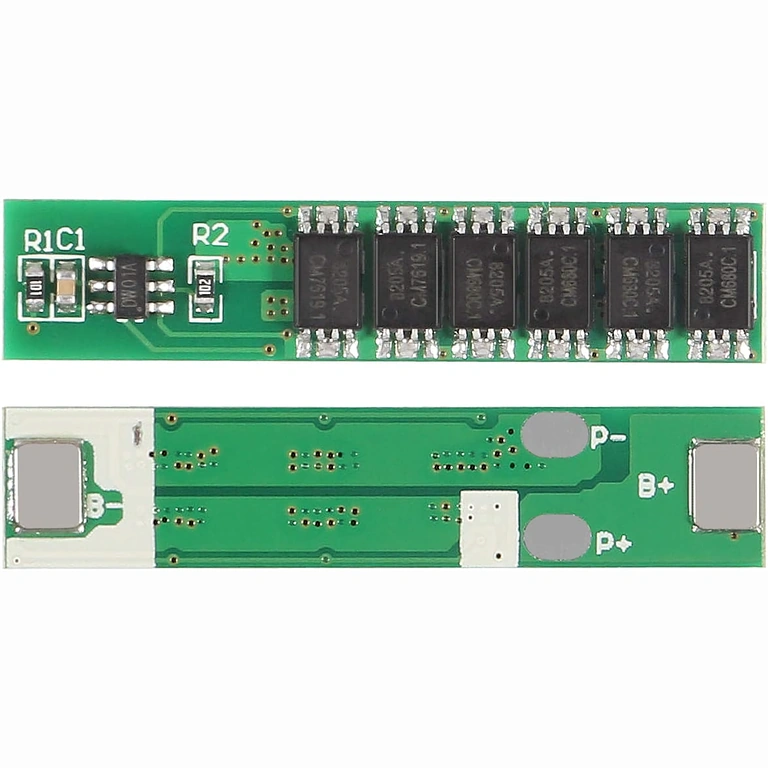

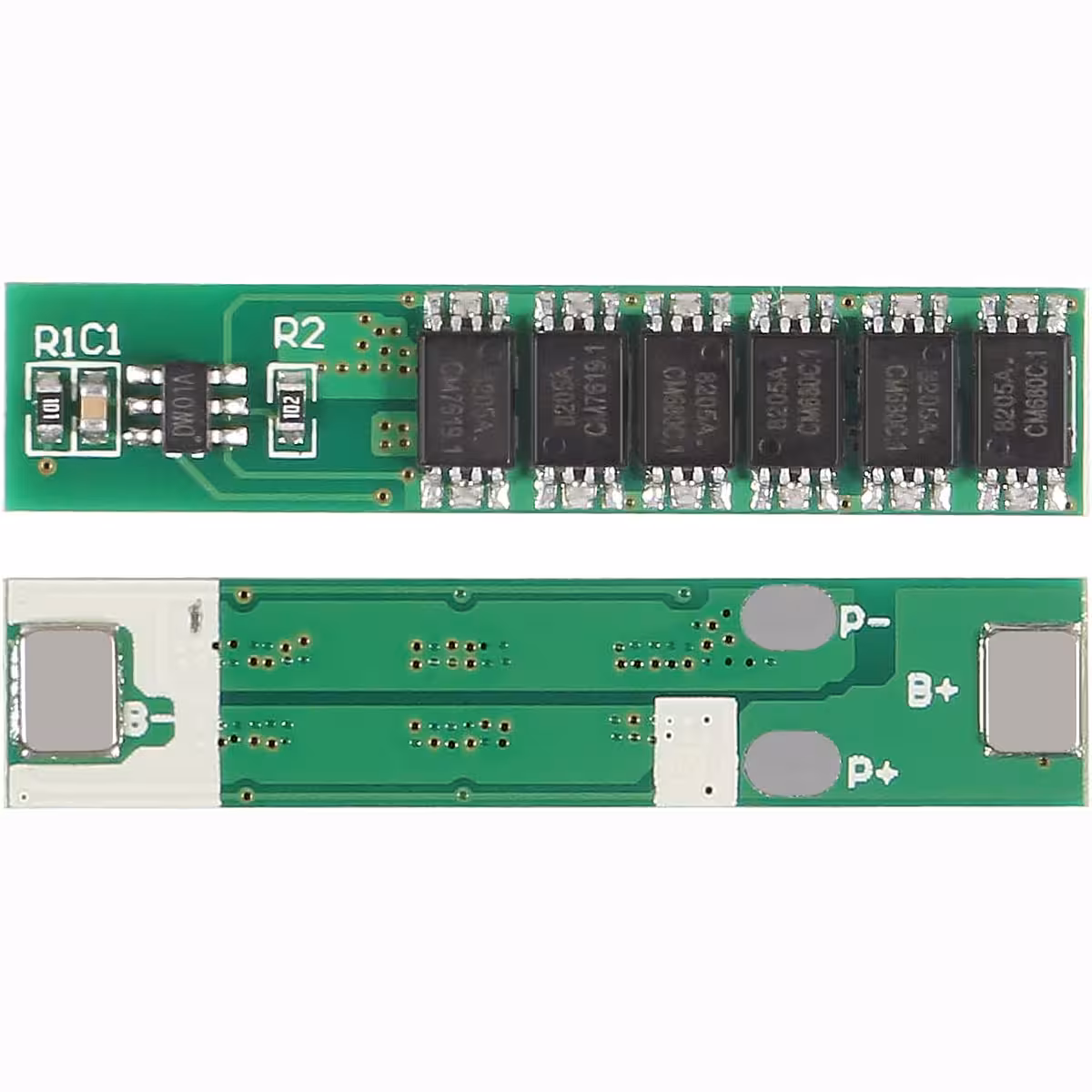

| Priključki | B+ (bat+), B- (bat-), P+ (izhod+), P- (izhod-) |
| Združljivost | 18650, 14500, 16340, LiPo 1S |
| Količina v kompletu | 6 modulov |

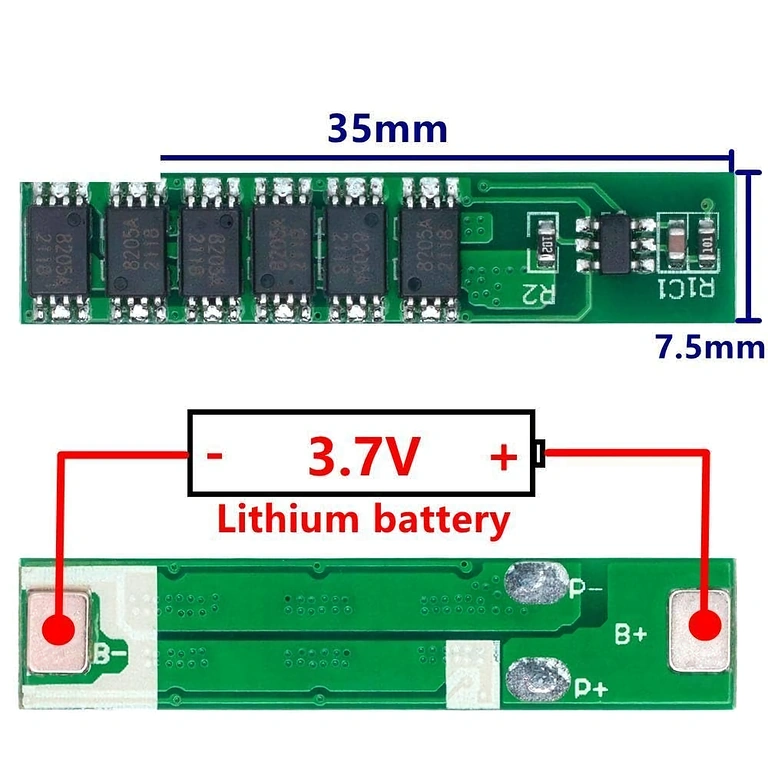

Navodila za priključitev in uporabo
- Povežite B+ na pozitivni pol Li-ion ali LiPo celice.
- Povežite B- na negativni pol celice.
- Povežite P+ na pozitivno žico porabnika ali polnilnika (pozitivni izhod).
- Povežite P- na negativno žico porabnika ali polnilnika (negativni izhod).
- Pred priklopom napajanja preverite polarnost – zamenjava priključkov trajno poškoduje modul.
- Ne presegajte 10A pri trajnem delovanju, da preprečite pregrevanje.
Vsebina paketa

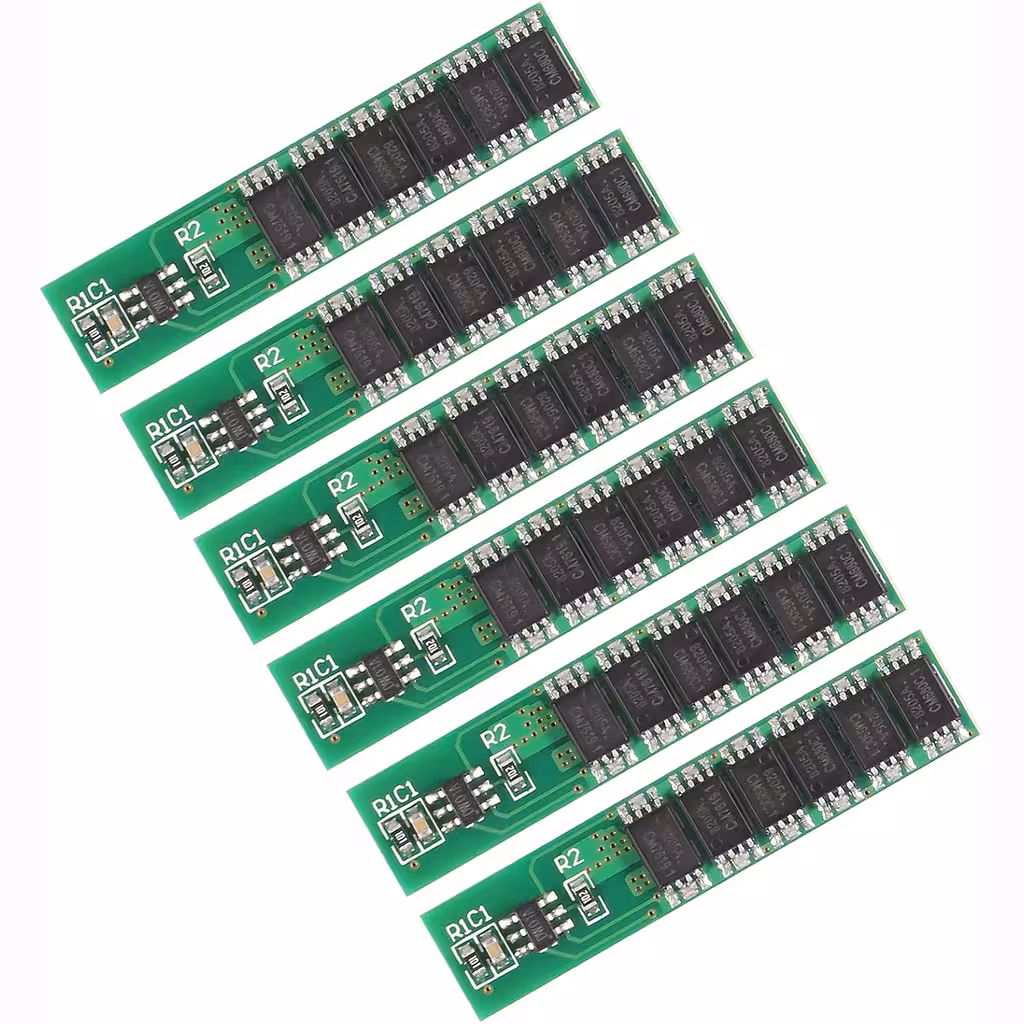

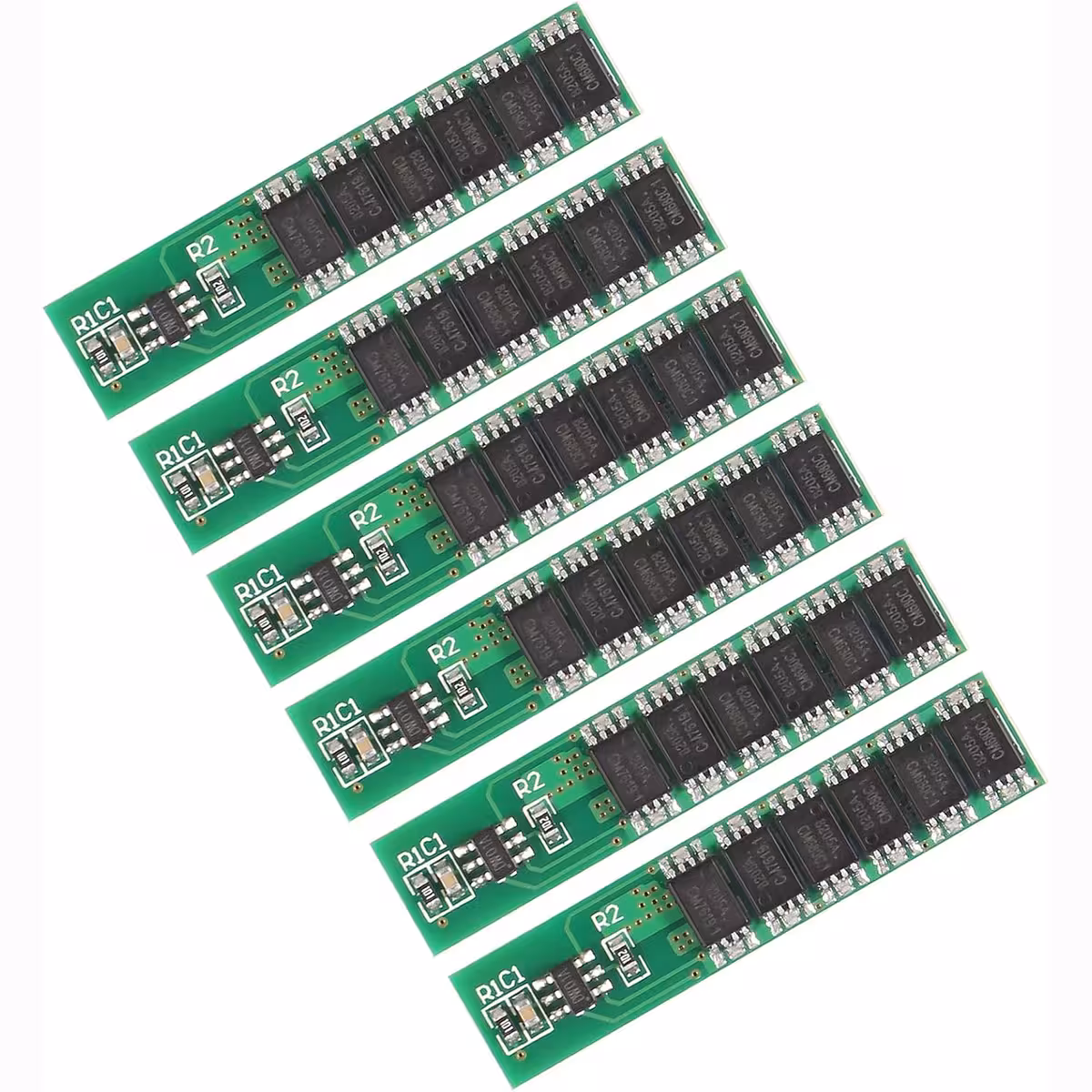

- 6 × BMS modul 1S 18650 3.7V 10A s popolno zaščito (DW01 + 8205A)
Pogosta vprašanja
Ali modul deluje z vsemi Li-ion 18650 celicami, vključno s tistimi z visoko kapaciteto (3000–3500 mAh)?
Da. Modul ščiti vsako celico z nazivno napetostjo 3.7V v 1S konfiguraciji, ne glede na kapaciteto. Deluje enako z 18650, 14500, 16340 ali LiPo 1S baterijami.
Ali lahko polnim in praznim hkrati preko istega modula?
Modul ima en skupni priključek (P+/P-) za obe operaciji. Sočasna priključitev polnilnika in porabnika ni priporočljiva brez zunanjega ločilnega vezja, saj lahko pride do nepredvidljivega delovanja zaščit.
Kako ponastavim modul po sprožitvi zaščite pred kratkim stikom?
Odstranite vzrok kratkega stika, nato ponovno priključite polnilnik ali odklopite in ponovno priklopite baterijo. Modul se samodejno vrne v normalno stanje delovanja.
Ali potrebujem hladilno telo, če modul uporabljam pri 8–9A trajnega toka?
Pri tokovih pod 10A in z minimalnim pretokom zraka v ohišju hladilno telo ni potrebno. Če delate blizu maksimalne meje v vročem okolju ali v popolnoma zaprtih ohišjih, zagotovite pretok zraka – tudi pasivnega – da ohranite temperaturo v varnih mejah.
