DC-DC step-down pretvornik LM2596 z LED zaslonom – natančna nastavitev brez multimetra in do 92 % izkoristek
Imate projekt, ki ga napajate preko baterije ali napajalnika z previsoko napetostjo? Klasični linearni regulatorji sicer rešijo težavo, vendar odvečno napetost pretvorijo v toploto, kar pomeni izgubo energije in manj stabilno delovanje. LM2596 step-down pretvornik deluje drugače: napetost zniža učinkovito, vrednosti prikazuje v realnem času in se zaradi kompaktne zasnove prilega v vsako ohišje.
Opomba: Ta modul deluje izključno kot step-down (zniževalnik napetosti). Za pravilno delovanje mora biti vhodna napetost za vsaj 1,5 V višja od izhodne.
Zakaj izbrati ta model? (Ključne prednosti):
- LED zaslon s samodejno kalibracijo — hkrati prikazuje vhodno in izhodno napetost; med nastavljanjem ne potrebujete več multimetra.
- Do 92 % izkoristek — v primerjavi s približno 50-odstotnim izkoristkom linearnega regulatorja LM7805 boste izgubili skoraj polovico manj energije v obliki toplote.
- Največji tok 3A — zanesljivo napaja Arduino, ESP32, LED trakove in manjše DC motorje iz enega vira.
- Natančna nastavitev z večobratnim potenciometrom — napetost prilagodite z natančnostjo na desetinko volta, brez nenadnih skokov.
- Zaščita pred kratkim stikom in pregrevanjem — vaša vezja ostanejo zaščitena tudi v primeru napake pri ožičenju.
- Kakovostni kondenzatorji na robustnem PCB-ju — odporni na intenzivno uporabo in temperaturna nihanja.
- Kompaktne dimenzije 66 × 36 × 11 mm — primeren za vgradnjo v ohišja, na breadboard plošče ali montažne panele.
Podrobnosti in zmogljivost
Integrirano vezje LM2596 deluje s preklopno frekvenco 150 kHz, kar je dovolj visoko, da ohranja valovitost izhodne napetosti na minimumu brez potrebe po velikih filtrirnih komponentah. Za razliko od linearnega regulatorja, ki razliko v napetosti razprši kot toplotno izgubo, stikalni pretvornik to energijo pretvori v uporaben tok, s čimer ohranja modul hladen tudi pri obremenitvah do 2A.
Večobratni potenciometer omogoča fino nastavitev med 1,25 V in 37 V, LED zaslon s samodejno kalibracijo pa potrdi nastavljeno vrednost brez dodatne opreme. Modul je preizkušen in priporočljiv za napajanje plošč Arduino Uno / Mega / Nano, modulov ESP8266 / ESP32, Raspberry Pi, krmilnikov za RGB LED trakove in manjših DC motorjev.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Regulatorski čip | LM2596 |
| Vhodna napetost | 4V – 40V DC |
| Izhodna napetost | 1,25V – 37V DC (nastavljiva) |
| Največji izhodni tok | 3A (priporočeno ≤2,5A trajno) |
| Izkoristek pretvorbe | do 92 % |
| Preklopna frekvenca | 150 kHz |
| Minimalna razlika vhod–izhod | ≥1,5V |
| Zaslon | Dvojni LED s samodejno kalibracijo (vhodna in izhodna napetost) |
| Nastavitev napetosti | Večobratni potenciometer |
| Vgrajene zaščite | Kratek stik, pregrevanje |
| Tip kondenzatorjev | Trdni (solid capacitors) |
| Dimenzije modula | 66 × 36 × 11 mm |
| Način delovanja | Izključno step-down (buck) |
Vsebina paketa

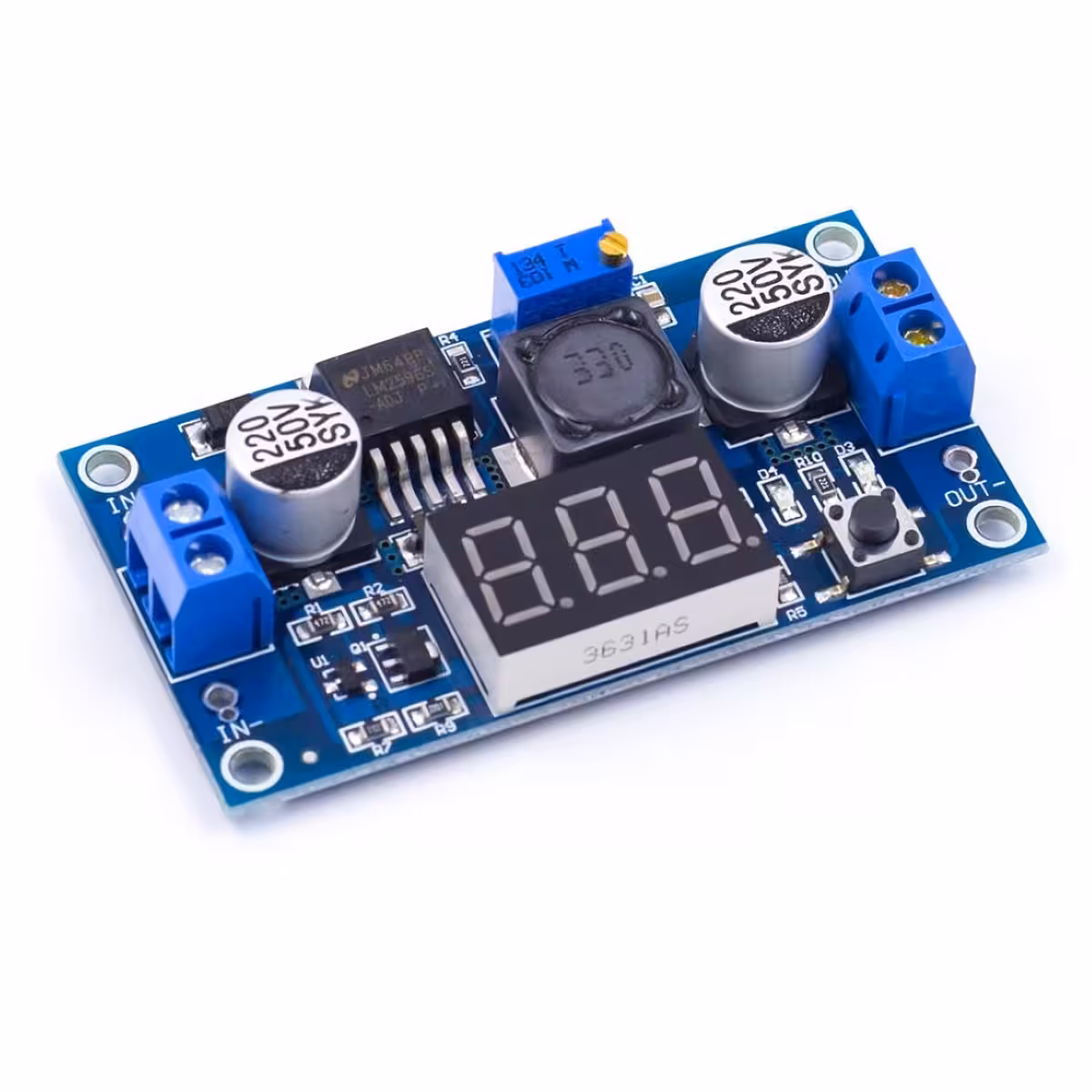

- 1× DC-DC step-down pretvornik LM2596 z LED zaslonom
Pogosta vprašanja
Ali se lahko uporablja kot step-up (boost) pretvornik?
Ne. Modul LM2596 deluje izključno kot step-down: izhodna napetost bo vedno nižja od vhodne. Če potrebujete zvišanje napetosti, izberite namenski boost modul, kot je npr. MT3608.
Kako nastavim izhodno napetost?
Zavrtite večobratni potenciometer na modulu in vrednost spremljajte neposredno na LED zaslonu. Zunanji voltmeter ni potreben, saj se zaslon ob vsaki spremembi posodobi v realnem času.
Kolikšen tok lahko zagotavlja trajno brez pregrevanja?
Konica toka je 3A, vendar za dolgotrajno uporabo priporočamo največ 2,5A. Pri obremenitvah pod 2A modul deluje brez dodatnega hladilnika. Če delate blizu meje ali v toplem okolju, zagotovite pretok zraka ali na čip namestite manjši hladilnik.
Ali deluje neposredno z Li-Ion ali LiPo baterijo?
Da. Baterija s 3,7 V–4,2 V zadostuje kot vhodni vir, če je želena izhodna napetost vsaj 1,5 V nižja. Na primer, iz 7,4 V LiPo baterije lahko dobite stabilnih 5 V za Arduino ali 3,3 V za ESP32.
