Analogni časovni rele z zakasnitvijo izklopa (OFF-delay): samodejni izklop brez zapletenega programiranja
Vam ventilator v kopalnici po nepotrebnem deluje še dolgo po tem, ko zapustite prostor? Ali pogosto pozabite ugasniti luč v shrambi? Časovni rele z zakasnitvijo izklopa (OFF-delay) je preprosta rešitev, ki ne zahteva aplikacij, Wi-Fi povezave ali pomoči električarja. Časovni interval preprosto nastavite z vrtljivim stikalom, priključite na 220V in modul bo poskrbel za vse ostalo.
Opomba: Modul deluje izključno s funkcijo OFF-delay (zakasnitev izklopa) — rele se ob priklopu na napajanje takoj vklopi in se po preteku nastavljenega časa samodejno izklopi. Naprava NIMA funkcije zakasnitve vklopa (ON-delay).
Zakaj izbrati ta model? (Ključne prednosti):
- 16 prednastavljenih intervalov — od 1 minute do 8 ur (480 min), ki jih izberete z vrtljivim stikalom brez možnosti napak.
- Takojšen vklop — rele se aktivira v trenutku, ko prejme napetost, brez kakršnegakoli zamika.
- Preklopni tok 7A — omogoča neposredno priključitev kopalniškega ventilatorja, luči ali manjšega motorja brez potrebe po dodatnih relejih.
- Združljivost z AC 110–220V — modul deluje v standardnih evropskih omrežjih (230V) kot tudi v omrežjih z napetostjo 110–120V.
- Nizka poraba (43mA) — naprava lahko ostane trajno priključena, ne da bi to bistveno vplivalo na porabo električne energije.
- LED indikator z dvojnim signalom — sveti neprekinjeno, ko je breme aktivno, in utripa, ko je čas potekel in se je rele izklopil.
- Ognjevarno ohišje, delovanje od -25°C do +85°C — primeren za uporabo v delavnicah, skladiščih ali zaščitenih inštalacijah.

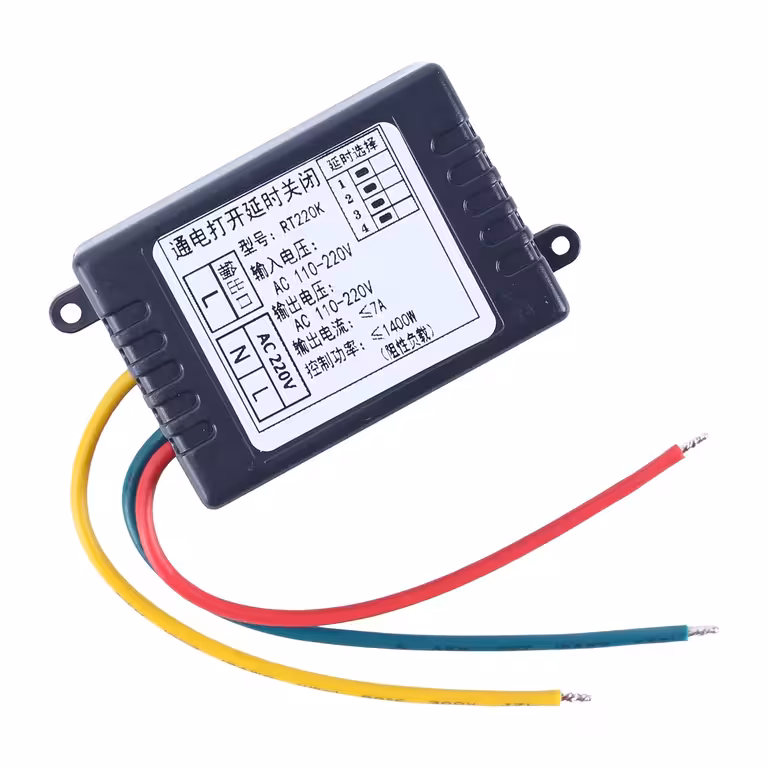

- Kompaktne dimenzije: 57×35×20mm — enostavna vgradnja v električne omarice ali razdelilne doze, kjer zavzame minimalno prostora.
Podrobnosti in zmogljivost
Analogni časovni mehanizem pomeni, da ni nobene programske opreme za posodabljanje, baterij za menjavo ali zapletenih vmesnikov za konfiguracijo. Preprosto izberete položaj na 16-stopenjskem vrtljivem stikalu in modul bo vsakič ponovil enak cikel — brez odstopanj ali presenečenj. Izhodni kontakt 7A pokriva večino gospodinjskih in lažjih industrijskih bremen: ventilatorje, fluorescentne ali LED sijalke, manjše črpalke, grelce ali vlažilce zraka. Ohišje iz ognjevarne plastike s zaščito pred prahom zagotavlja dodatno varnost v prostorih, kjer je prisoten prah ali vlaga.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Funkcija časovnika | OFF-delay (zakasnitev izklopa) |
| Časovni razpon | 1–480 minut (16 prednastavljenih položajev) |
| Razpoložljivi intervali | 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 min |
| Napajalna napetost | AC 110–220V |
| Največji preklopni tok | 7A |
| Lastna poraba | 43mA |
| Število izhodov | 1 relejni izhod |
| LED indikator | Neprekinjeno sveti: rele aktiven | Utripa: čas potekel |
| Delovna temperatura | -25°C ~ +85°C |
| Delovna vlažnost | 5% – 95% RH (brez kondenzacije) |
| Dimenzije z ohišjem | 57 × 35 × 20 mm |
| Dimenzije brez ohišja | 44 × 28 × 16 mm |
| Material ohišja | Ognjevarne plastika, zaščita pred prahom |
Navodila za nastavitev in uporabo
- Izberite želeni interval z obračanjem stikala v ustrezen položaj (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 ali 480 minut).
- Priključite modul na AC 110–220V omrežje v skladu s priloženo shemo vezave.
- Ob priklopu napetosti se rele takoj aktivira — LED lučka zasveti neprekinjeno in priključena naprava se vklopi.
- Po preteku nastavljenega časa se rele samodejno izklopi — LED lučka začne utripati, naprava preneha delovati.
- Za nov cikel prekinite in ponovno vzpostavite napajanje — modul bo ponovno začel odštevati čas od začetka.
Vsebina paketa
- 1 × Analogni časovni rele modul OFF-delay 1–480 min, AC 110–220V
- 1 × Shema vezave / navodila za priklop
Pogosta vprašanja
Kakšna je razlika med OFF-delay in ON-delay?
Pri OFF-delay (funkcija tega modula) se rele takoj vklopi ob priklopu napajanja in se po nastavljenem času izklopi. Pri ON-delay se rele vklopi šele po preteku nastavljenega časa od priklopa napajanja. Funkciji sta nasprotni — pred nakupom se prepričajte, da potrebujete prav OFF-delay.
Ali lahko neposredno priključim kopalniški ventilator ali 220V luč?
Da. Modul podpira do 7A pri AC 220V, kar zadostuje za standardne kopalniške ventilatorje (pod 1A), luči in manjše motorje. Dodaten zunanji rele ni potreben.
Ali lahko nastavim vmesni interval, npr. 45 minut?
Ne. Modul ponuja 16 fiksnih intervalov — zvezna nastavitev ni mogoča. Izberite najbližji razpoložljivi interval (npr. 40 ali 50 minut namesto 45).
Kaj pomeni, ko LED lučka utripa?
LED sveti neprekinjeno = rele je aktiven, breme prejema električno energijo. LED utripa = čas je potekel, rele se je izklopil, breme ni več pod napetostjo. Za nov cikel prekinite in ponovno vklopite napajanje.
