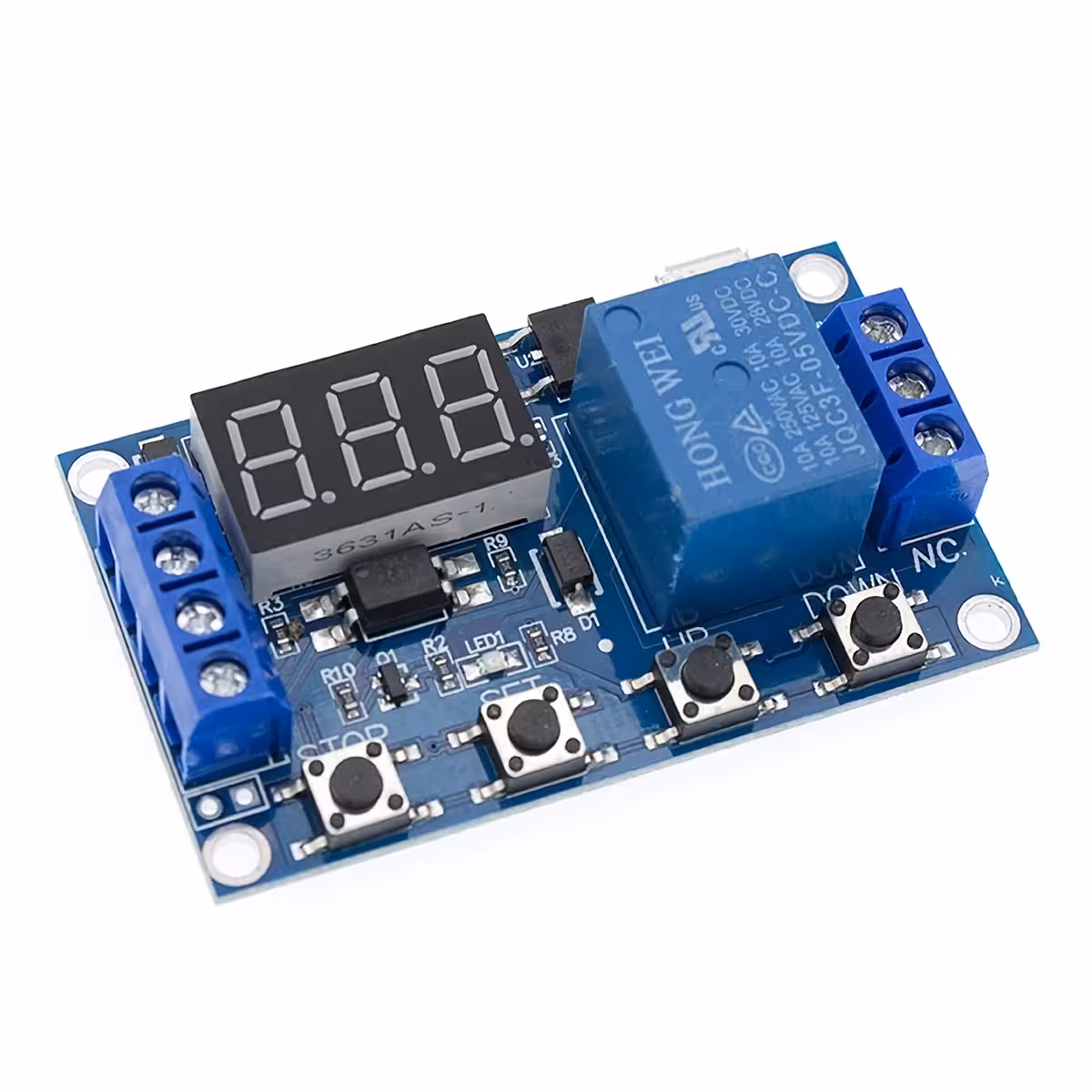

Programabil časovni relejni modul z zaslonom — natančno preklapljanje od 0,1 sekunde do 999 minut
Potrebujete zagon črpalke točno po 30 sekundah, ciklično delovanje ventilatorja v določenih intervalih ali sprožitev signala točno določene dolžine preko Arduina? Brez namenskega časovnika se hitro znajdete pri improviziranih rešitvah, ki niso zanesljive. Programabilni časovni relejni modul z zaslonom to težavo reši elegantno, s štirimi nastavljivimi načini in časovnim razponom od 0,1 sekunde do 999 minut.
Opomba: Relejni kontakti so pasivni in izpostavljeni. Priklop na 220V AC napetost mora izvesti strokovno usposobljena oseba.
Zakaj izbrati ta model? (Ključne prednosti):
- Optična izolacija — krmilno in močnostno vezje sta popolnoma električno ločena, kar ščiti vaš Arduino ali PLC pred napetostnimi konicami induktivnih bremen.
- 4 načini delovanja (P1–P4) — od preprostega impulza fiksne dolžine do ponavljajočih se ON/OFF ciklov s poljubnim številom ponovitev, brez potrebe po dodatnem programiranju.
- Nastavljiva časovna ločljivost — s pritiskom na gumb preklapljate med 0,1s, 1s in 1min, ne da bi pri tem izgubili druge nastavitve.
- Digitalni zaslon z odštevanjem — v realnem času spremljajte pretečen ali preostali čas ter status delovanja releja.
- Trajni pomnilnik — vse nastavitve ostanejo shranjene tudi po izpadu električne energije.
- Dvojno napajanje — napajajte modul preko MicroUSB 5V (npr. iz prenosne baterije) ali preko priključnih sponk z 6–30V DC za industrijsko vgradnjo.
- Kompaktne dimenzije 62 × 38 × 17 mm — modul se prilega v vsako DIY ohišje ali krmilno ploščo, ne da bi zavzel preveč prostora.
Podrobnosti in zmogljivost

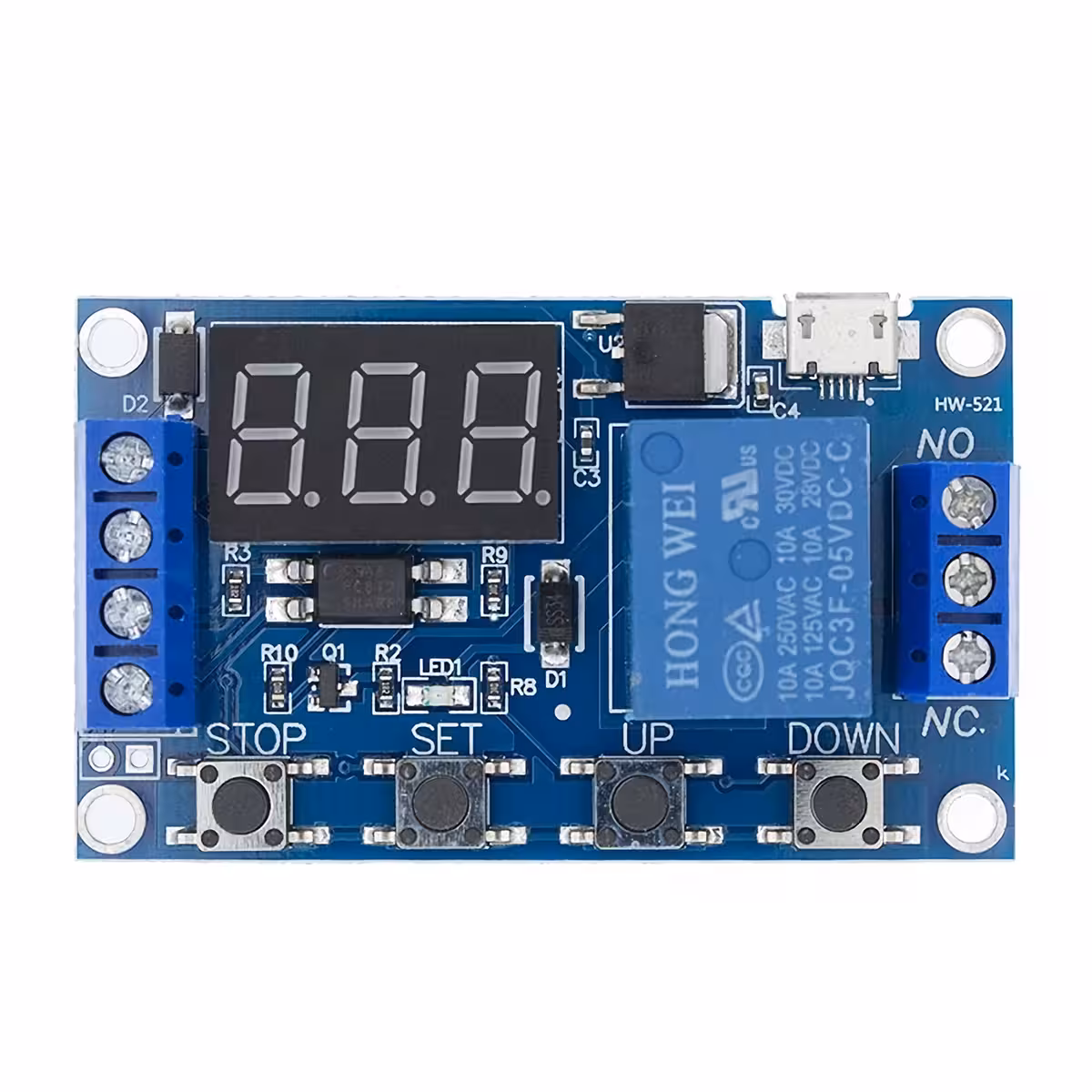

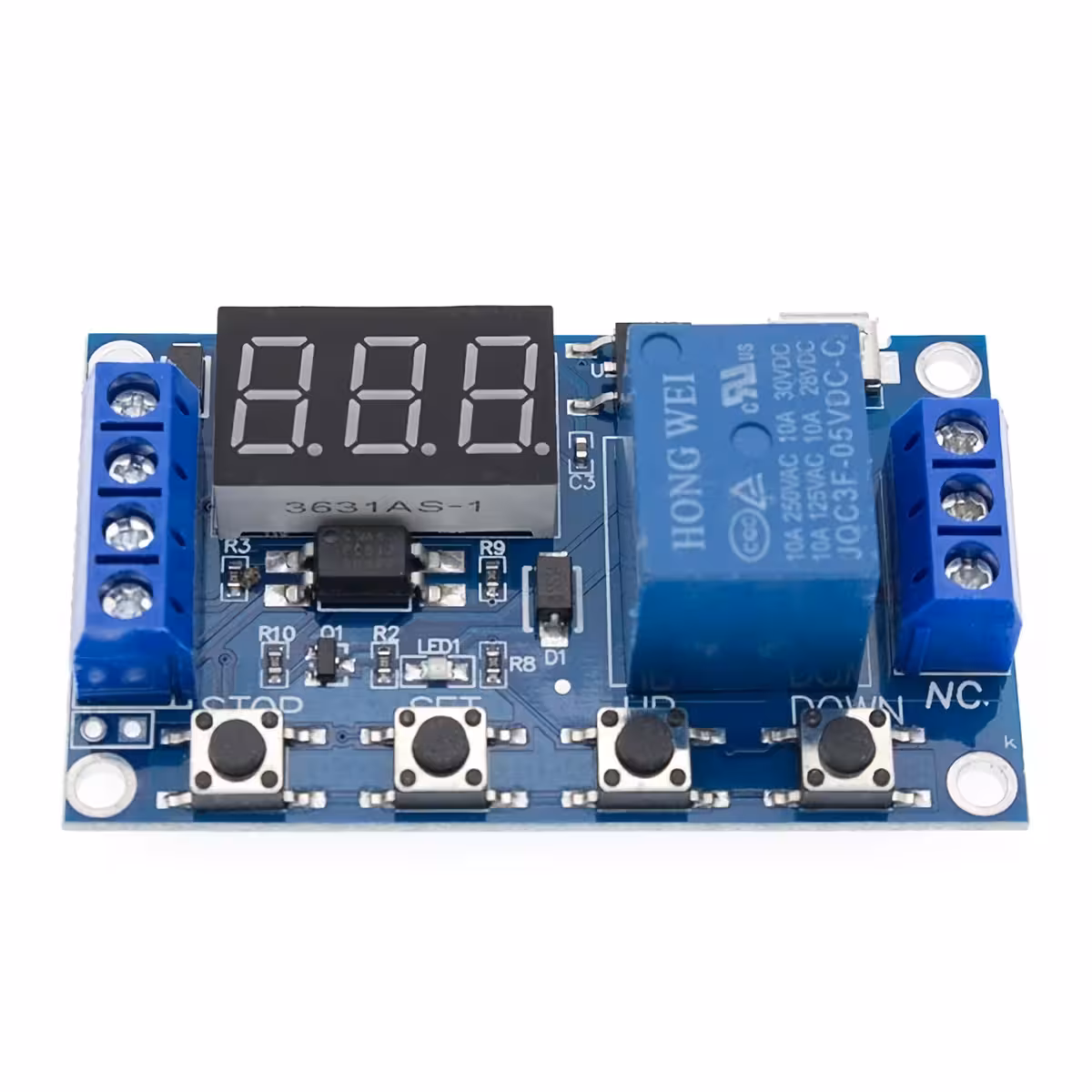

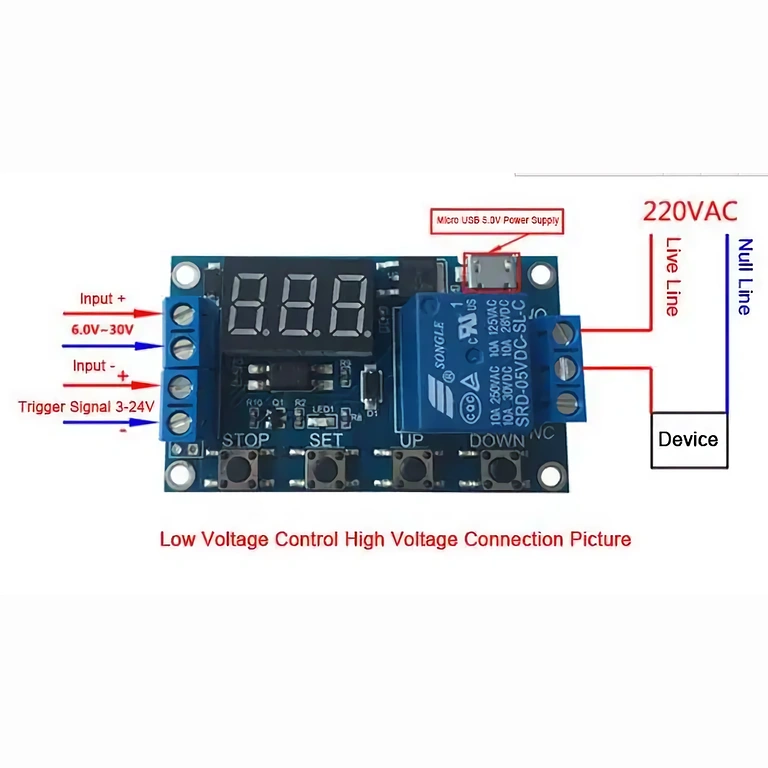

Rele s tokom 5A zmore krmiliti bremena do 30V DC ali 220V AC — dovolj za manjše motorje, črpalke, magnetne ventile ali gospodinjske naprave srednje moči. Optična izolacija je ključna v okoljih z visokimi električnimi motnjami, saj preprečuje, da bi napetostne konice bremena vplivale na vaš mikrokrmilnik.
Štirje programabilni načini (P1–P4) pokrivajo različne scenarije brez potrebe po zunanji logiki. Parameter LOP v načinu P3 nadzoruje število ciklov ON/OFF — če ga nastavite na 0, se cikel ponavlja neskončno. Gumb STOP deluje kot takojšnja zasilna zaustavitev, neodvisno od stanja časovnika.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Napajalna napetost | 5V MicroUSB ali 6–30V DC na sponkah |
| Sprožilni signal (trigger) | High Level 3–24V DC |
| Vrsta izolacije | Optična (optocoupler) |
| Maksimalni preklopni tok | 5A pri 30V DC ali 220V AC |
| Nastavljiv časovni razpon | 0,1 s – 999 min |
| Časovna ločljivost | 0,1 s / 1 s / 1 min (preko decimalne pike) |
| Načini delovanja | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Zaslon | Digitalni, odštevanje/prištevanje + indikator stanja releja |
| Pomnilnik parametrov | Trajni (ohranjeni po izklopu napajanja) |
| Krmilni gumbi | SET / UP / DOWN / STOP |
| Dimenzije | 62 × 38 × 17 mm |
Navodila za programiranje in uporabo

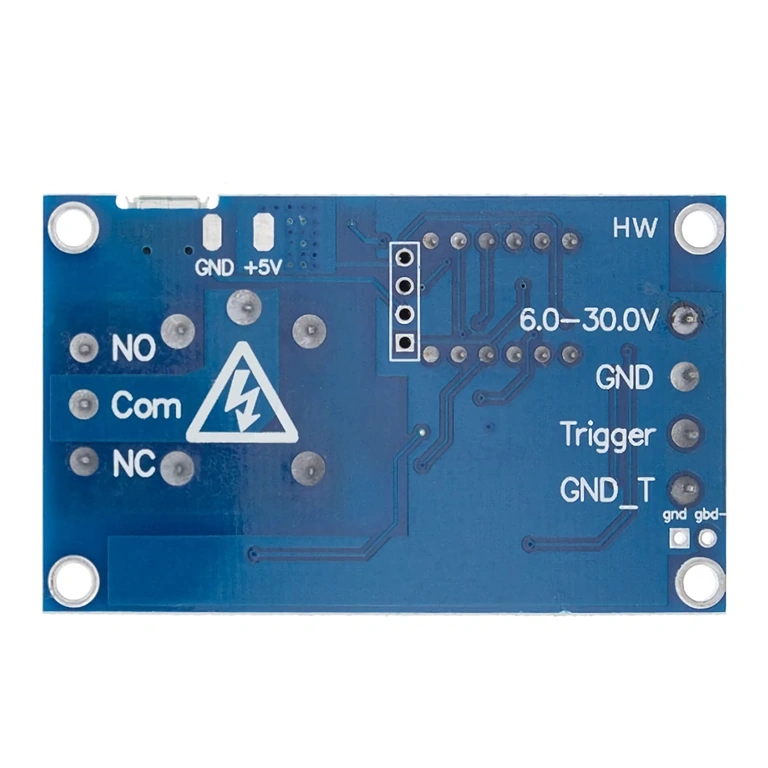

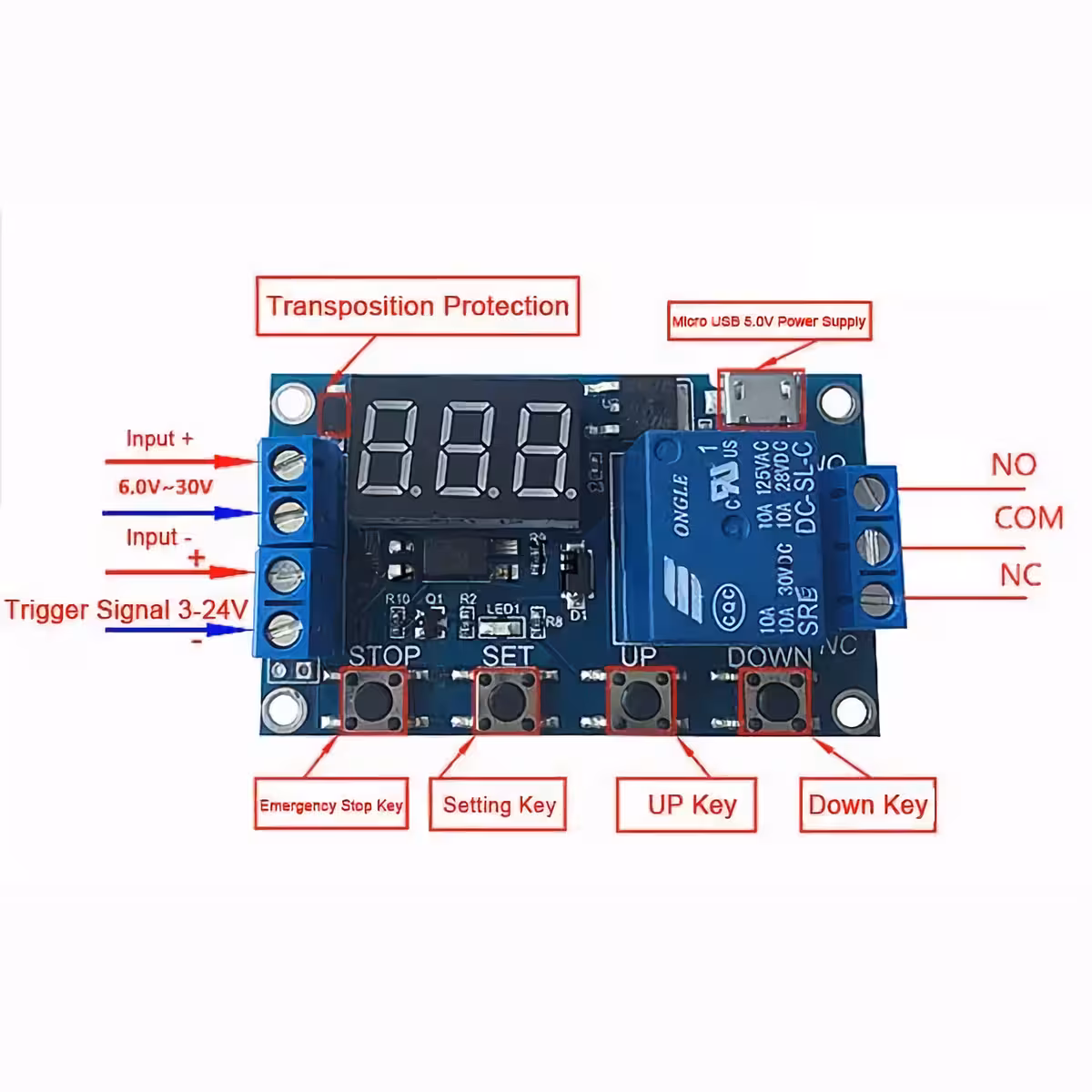

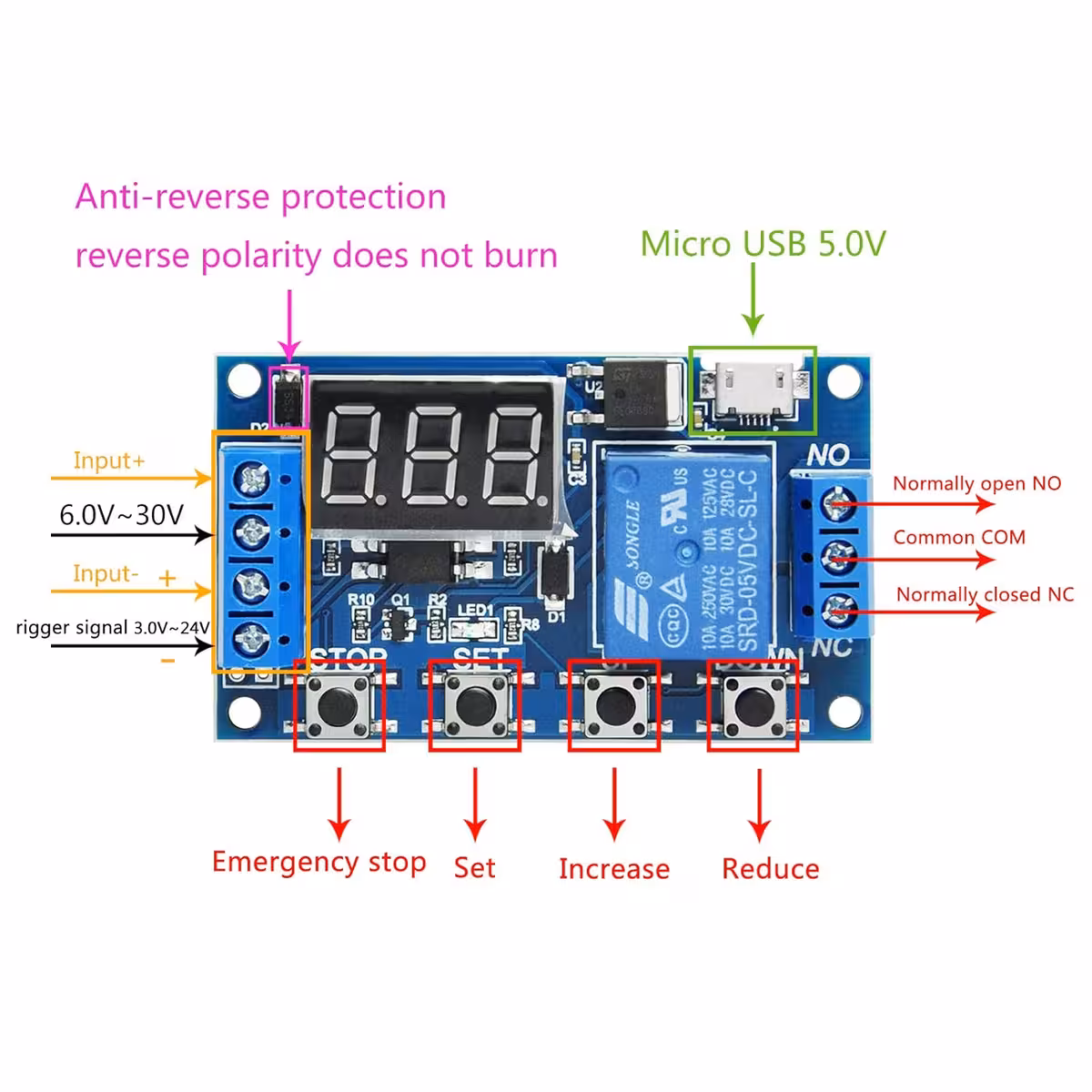

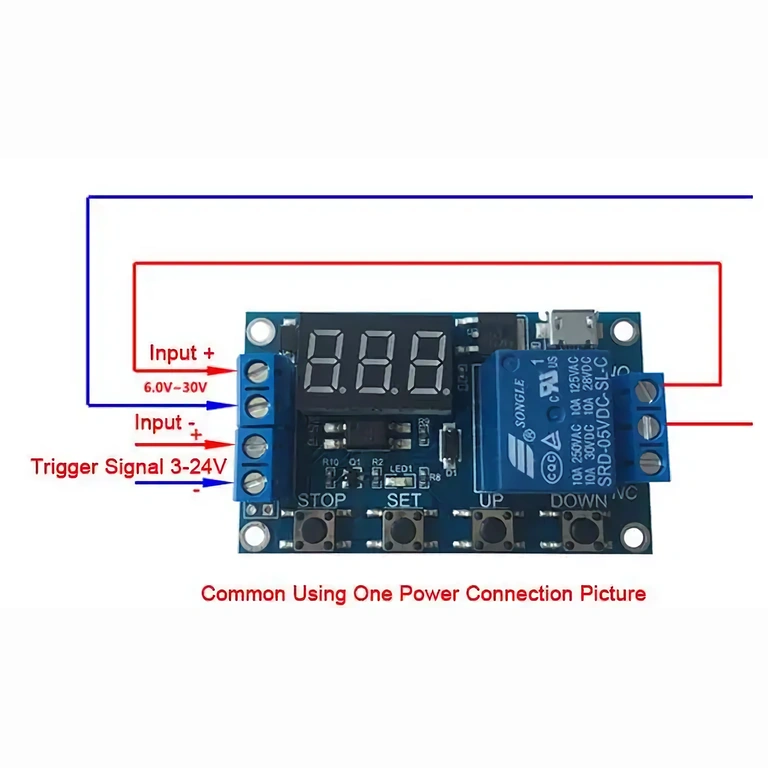

- Priključite napajanje: 5V MicroUSB ali 6–30V DC na sponke modula. Zaslon se takoj vklopi.
- Za vstop v meni za izbiro načina delovanja pridržite gumb SET za 2 sekundi.
- Z gumboma UP in DOWN izberite med načini P1, P2, P3 in P4. S kratkim pritiskom na SET potrdite izbiro in dostopajte do parametrov (OP, CL, LOP).
- Za spremembo časovne ločljivosti v meniju nastavitev na kratko pritisnite gumb STOP — decimalna pika se bo premikala med 0,1s / 1s / 1min. Primer: vrednost 03.2 pomeni 3,2 sekunde.
- Po vnosu želenih vrednosti pridržite SET za 2 sekundi, da shranite konfiguracijo in se vrnete v glavni meni. Parametri so trajno shranjeni.
- Gumb STOP v glavnem meniju omogoča hiter vklop/izklop releja in deluje kot zasilna zaustavitev v katerem koli trenutku.
Vsebina kompleta
- 1× Programabilni časovni relejni modul z digitalnim zaslonom
- Priključne sponke za napajanje in relejni izhod (že nameščene)
- MicroUSB vhod za alternativno 5V napajanje
Pogosta vprašanja
Ali lahko modul napajam neposredno iz prenosne baterije (power bank) preko MicroUSB?
Da. MicroUSB vhod deluje na standardnih 5V, zato ga lahko brez težav napajate iz katere koli prenosne baterije ali polnilca za telefon. Uporabno predvsem za prenosne DIY projekte ali hitro testiranje.
Katera bremena lahko rele varno preklaplja?
Rele podpira do 5A pri 30V DC ali 220V AC. Za motorje ali črpalke z visokim zagonskim tokom priporočamo uporabo zunanjega kontaktorja — rele na modulu v tem primeru služi le kot krmilni signal.
Ali lahko 3,3V pin na ESP32 sproži modul?
Da. Sprožilni vhod (trigger) sprejema signale High Level med 3V in 24V DC, zato lahko digitalni pini 3,3V ali 5V na Arduinu, ESP32 ali Raspberry Pi modul sprožijo neposredno, brez dodatnih uporov ali vezij.
Kaj se zgodi z nastavitvami ob izpadu elektrike?
Nastavitve ostanejo shranjene. Modul ima trajni pomnilnik, zato izbrani način, časi OP in CL ter število ciklov LOP ostanejo shranjeni ne glede na to, kolikokrat prekinete napajanje.
Kako deluje način P3 in kako omejim število ciklov?
Način P3 izvaja samodejni ON/OFF cikel. Parameter LOP določa število ponovitev — pri vrednosti 0 se cikel ponavlja neskončno. P3.1 se zažene le ob zunanjem sprožilnem signalu, P3.2 pa se zažene samodejno ob vklopu napajanja, brez potrebe po zunanjem sprožilcu.
