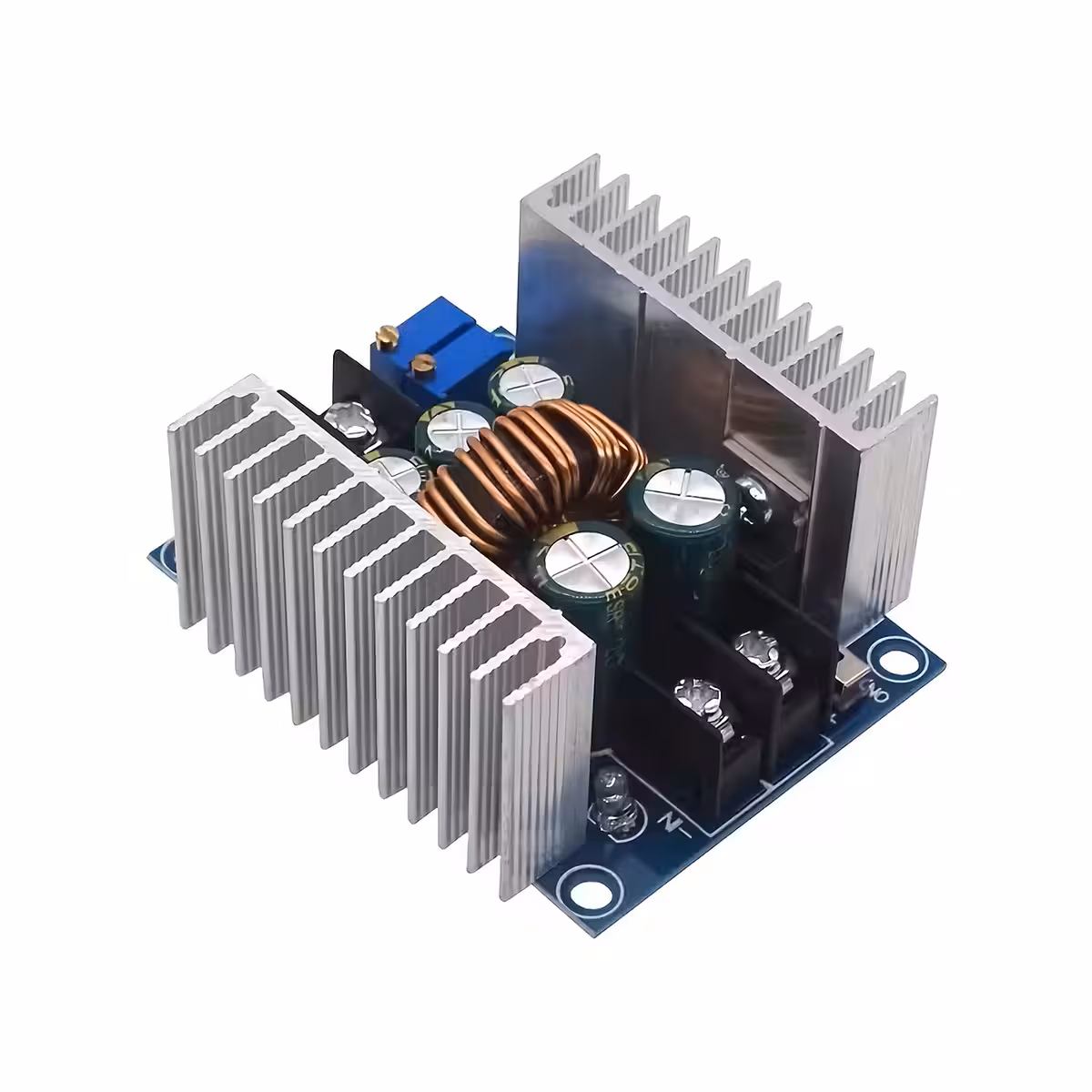

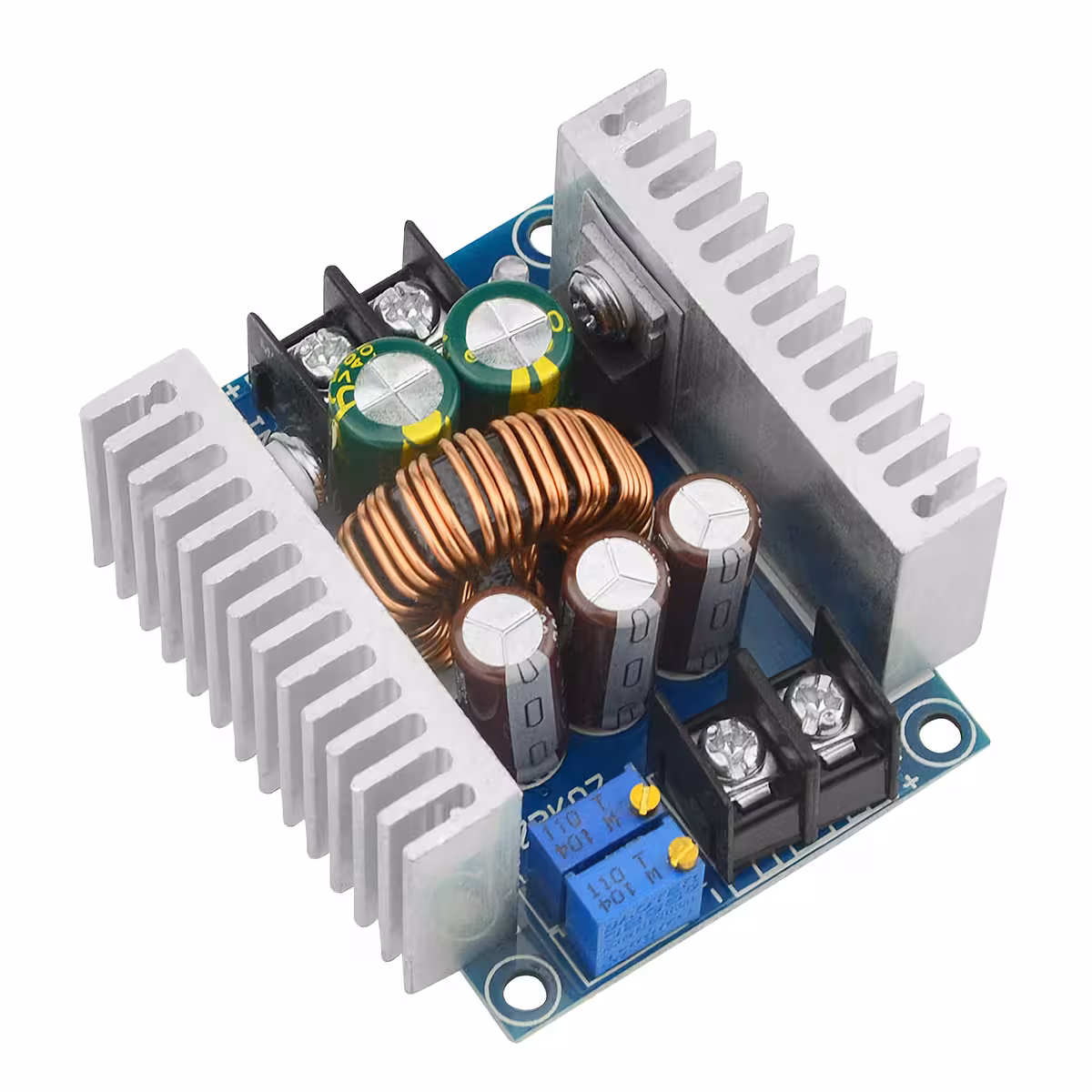

DC-DC Step Down modul 20A 300W CC/CV — Učinkovito pretvarjanje napetosti z natančno nastavitvijo toka in napetosti
Potrebujete znižanje napetosti iz 24V baterije na 12V, želite polniti LiPo akumulator ali napajati Raspberry Pi iz avtomobilskega vira? Klasični linearni regulatorji bi razliko v napetosti pretvorili v toploto. Ta DC-DC step down modul 20A 300W opravi isto nalogo z izkoristkom do 96 % — kar pomeni, da gre skoraj vsa energija tja, kamor mora.
Opomba: Največji dovoljeni tok je 20A, vendar za varno dolgotrajno delovanje priporočamo omejitev na ≤15A. Pri velikih razlikah med vhodno in izhodno napetostjo zmanjšajte obremenitev in zagotovite aktivno hlajenje.
Zakaj izbrati ta model? (Ključne prednosti):
- Visok izkoristek 95–96 % — pri pretvorbi 24V→12V/20A se izgubi manj kot 6W toplote, medtem ko bi linearni regulator izgubil okoli 120W.
- Dvojni MOSFET 75V/80A + Low ESR kondenzatorji — valovitost (ripple) izhoda ≤50mV, kar zagotavlja stabilnost tudi za občutljiva digitalna vezja.
- Neodvisna nastavitev CV in CC — ločena potenciometra za napetost (1.2–36V) in omejitev toka (0.2–20A), brez medsebojnega vplivanja.
- Samodejna zaščita pred kratkim stikom — po odpravi napake se modul samodejno ponastavi, brez potrebe po menjavi varovalk.

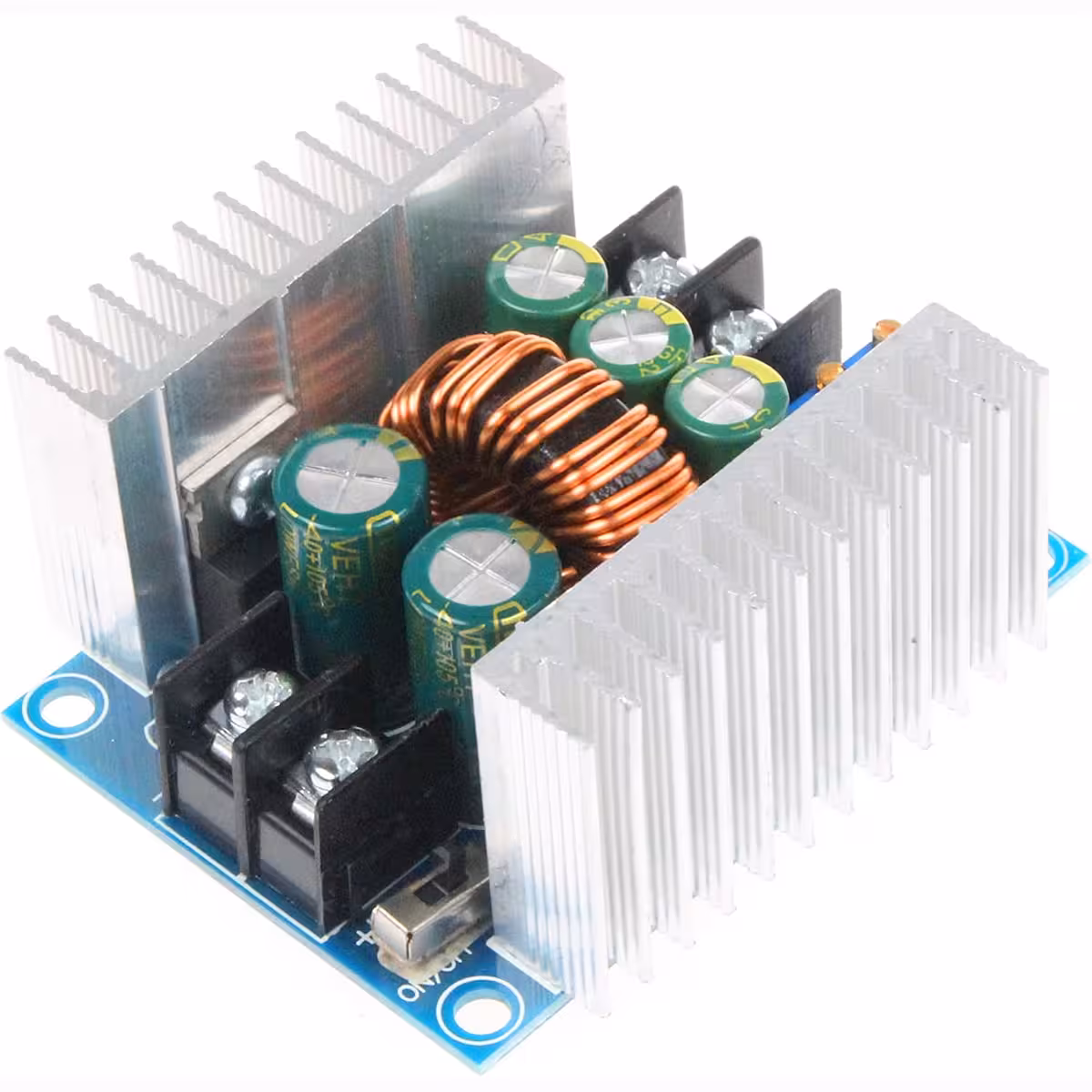

- 30A vijačni priključki in ON/OFF stikalo — hitra in varna povezava brez spajkanja ali dodatnih adapterjev.
- Dvojna hladilna telesa — pasivno hlajenje zadostuje do 10–12A; za obremenitve nad 15A je na voljo prostor za namestitev ventilatorja.
- EN (enable) pin za zunanji nadzor — vklop/izklop prek logičnega signala, idealno za avtomatizacijo in sisteme s krmilniki.
Podrobnosti in zmogljivost
Sinhrona buck pretvorniška topologija z dvojnim MOSFET-om 75V/80A zagotavlja hitro preklapljanje in minimalne izgube. Low ESR kondenzatorji ohranjajo valovitost izhoda pod 50mV, kar je dovolj čisto za Arduino, IoT module ali avdio vezja. Širok razpon vhoda (6V–40V DC, priporočeno 10–40V) omogoča združljivost z LiPo baterijami, laboratorijskimi napajalniki, sončnimi celicami ter 12V ali 24V avtomobilskimi sistemi. Dimenzije 60 × 53 × 27 mm omogočajo enostavno vgradnjo v kompaktna ohišja.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Vhodna napetost | DC 6V – 40V (priporočeno 10V – 40V) |
| Izhodna napetost | DC 1.2V – 36V brezstopenjsko nastavljivo (priporočeno <32V) |
| Izhodni tok | Max 20A (priporočeno ≤15A trajno) |
| Največja moč | 300W |
| Izkoristek | ~95–96 % (24V→12V pri 20A) |
| Izhodna valovitost | ≤50mV |
| Ključne komponente | Dvojni MOSFET 75V/80A, Low ESR kondenzatorji |
| Zaščite | Samodejna zaščita pred kratkim stikom, CC omejitev toka, opozorilo preobremenitve |
| Priključki | 30A vijačni |
| Nadzor | CV in CC potenciometra, ON/OFF stikalo, EN pin |

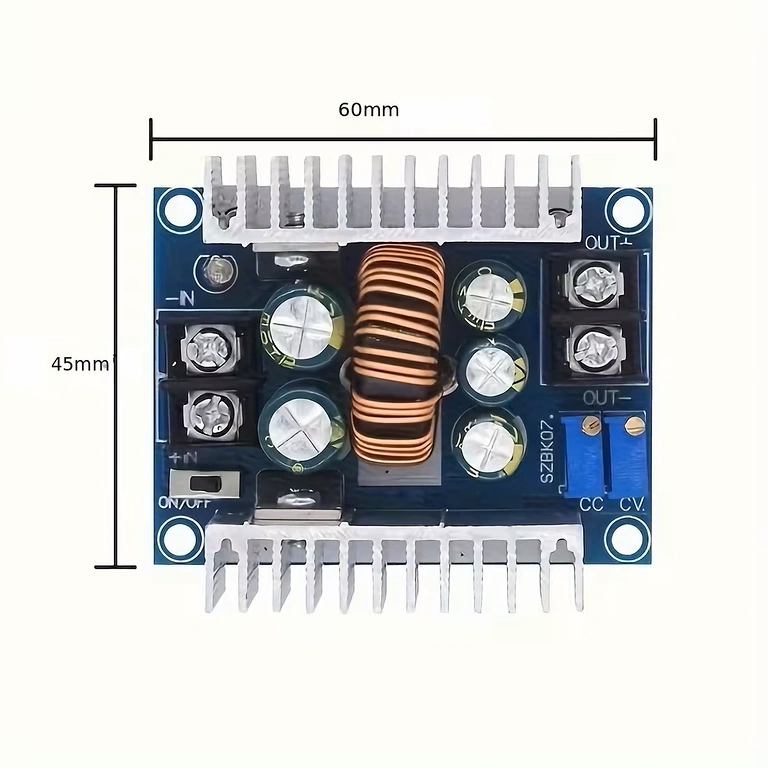

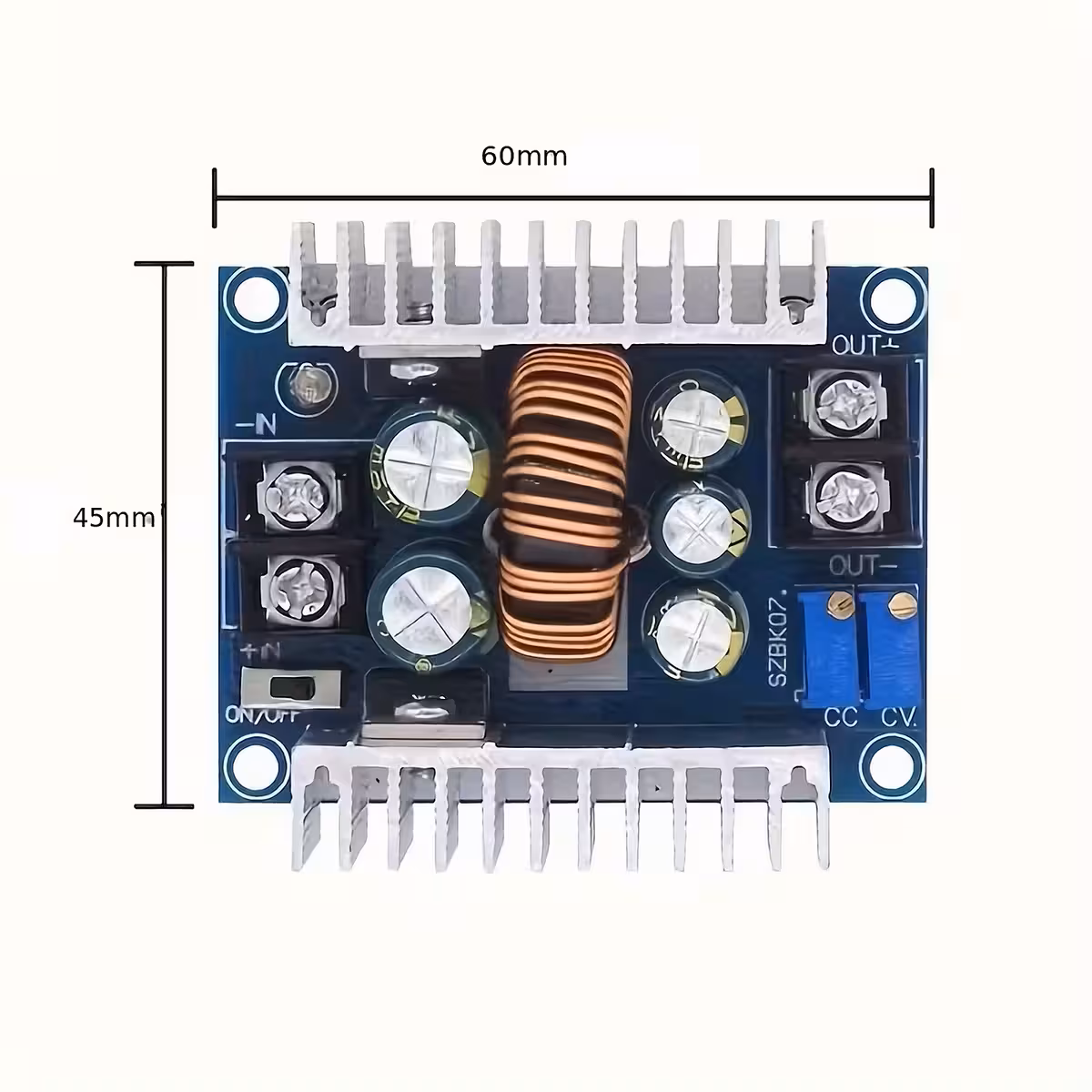

| Dimenzije | 60 × 53 × 27 mm |
| Topologija | Sinhroni Buck pretvornik (step down) |

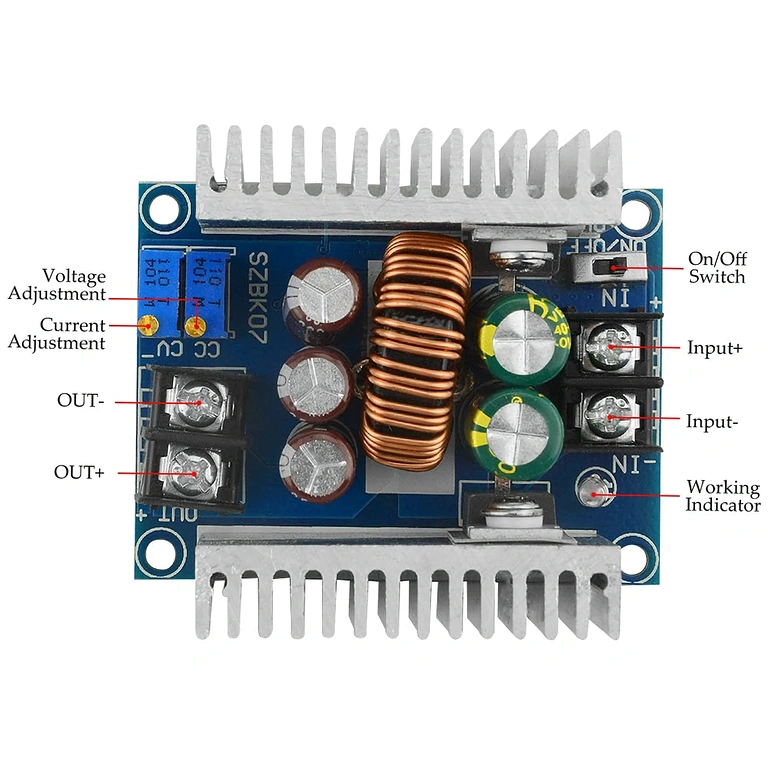

Navodila za uporabo
- Priklop vira: povežite +IN na pozitivni pol vira in -IN na negativni pol. Ne prekoračite 40V na vhodu.

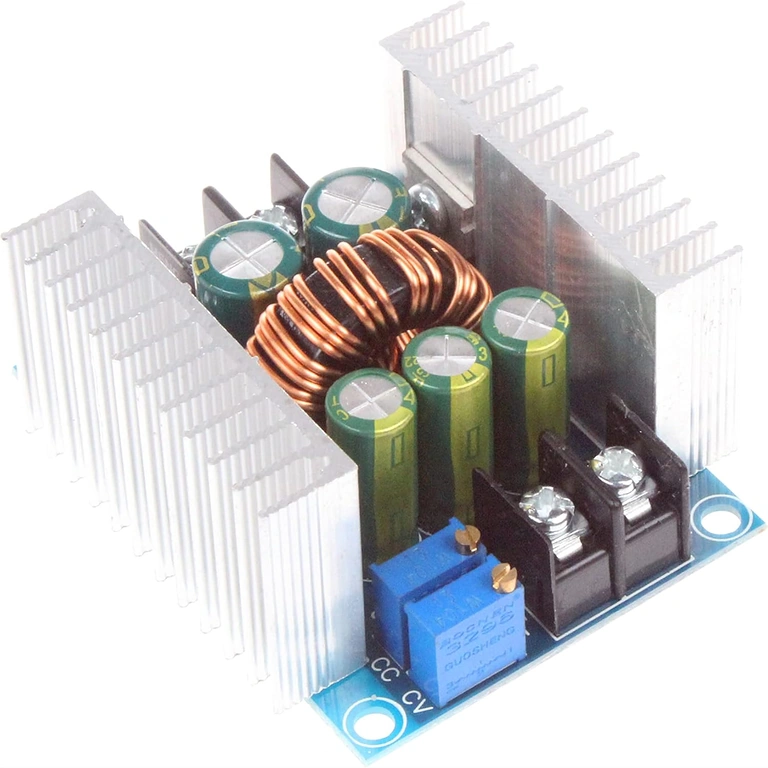

- Nastavitev izhodne napetosti (CV): z obračanjem potenciometra CV nastavite napetost med 1.2V in 36V. Pred priklopom porabnika preverite napetost z voltmetrom.
- Nastavitev omejitve toka (CC): z obračanjem potenciometra CC določite največji dovoljeni tok (0.2A–20A). Ob prekoračitvi te vrednosti se modul preklopi v način konstantnega toka.
- Vklop/Izklop: uporabite ON/OFF stikalo na modulu ali pošljite logični signal na EN pin za avtomatiziran nadzor.
- Aktivno hlajenje: pri tokovih nad 15A ali velikih razlikah med vhodno in izhodno napetostjo namestite ventilator in spremljajte temperaturo.
- Termalno zmanjšanje moči: za dolgo življenjsko dobo naprave obremenitev vzdržujte pod 80 % nazivne zmogljivosti in se izogibajte dolgotrajnemu delovanju pri polni moči.
Vsebina paketa
- 1× DC-DC Step Down modul 20A 300W CC/CV
Pogosta vprašanja
Ali lahko ta modul uporabim za polnjenje LiPo ali Li-Ion baterij?
Da. Zaradi CC/CV načina je modul idealen za to — na CV nastavite končno napetost baterije, na CC pa polnilni tok. Deluje z LiPo, Li-Ion in LiFePO4 baterijami, če poznate ustrezne parametre vašega akumulatorja.
Ali je aktivno hlajenje vedno potrebno?
Ne. Pri tokovih do 10–12A in majhnih razlikah v napetosti vgrajena hladilna telesa zadostujejo. Ventilator dodajte, ko presegate 15A ali ko modul deluje pod stalno visoko obremenitvijo.
Kaj se zgodi, če obremenitev preseže nastavljeno omejitev toka?
Modul samodejno preide v CC (konstantni tok) način in zniža izhodno napetost, da ohrani nastavljeni tok. Pri kratkem stiku se zaščita aktivira in se po odpravi napake sama ponastavi.
Ali lahko z njim napajam Raspberry Pi ali Arduino iz 12V vira?
Da, brez težav. Izhod nastavite na 5V ali 3.3V. Valovitost ≤50mV je primerna za razvojne plošče in IoT module, razpoložljivi tok pa krepko presega potrebe teh naprav.
