Brezstično IR stikalo – prižiganje in zatemnjevanje luči brez dotika

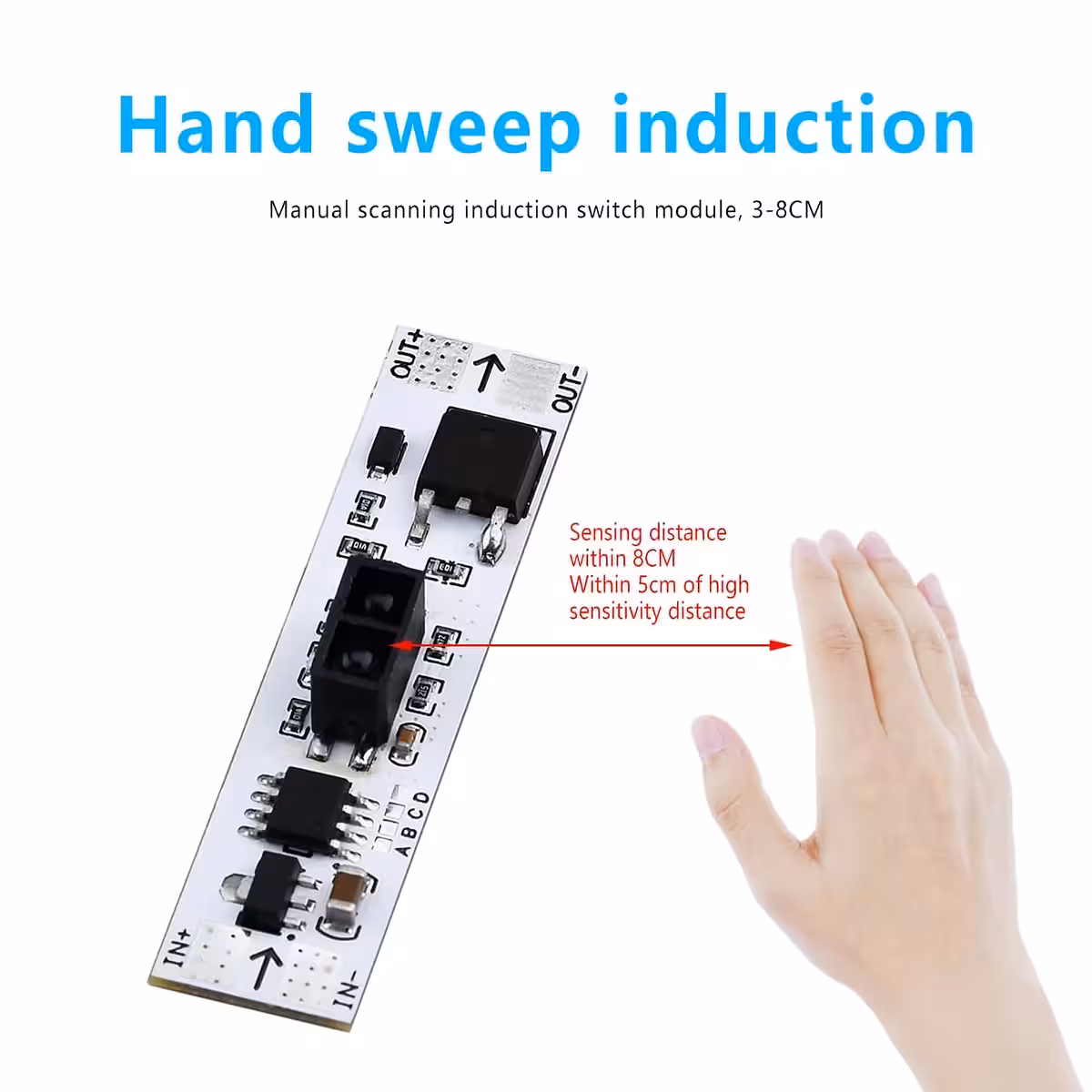

Zamazane roke med kuhanjem, rokavice v delavnici ali pa preprosto želja po visoki stopnji higiene v kopalnici? Obstajajo situacije, ko je klasično stikalo nepraktično ali celo nehigienično. Z našim brezstičnim stikalom zadostuje preprost zamah roke na razdalji 3–8 cm od senzorja, da prižgete, ugasnete ali prilagodite jakost vašega LED traku.
Opomba: Tovarniško je stikalo nastavljeno na način ON/OFF. Napredne funkcije (zatemnilnik, mehak prehod/fade in-out) lahko aktivirate s spajkanjem pinov A, B, C ali D na vezju, skladno s spodnjimi navodili.
Zakaj izbrati ta model? (Ključne prednosti):
- Brez dotika, brez umazanije — senzor zazna gibanje roke na razdalji 3–8 cm, kar pomeni konec nadležnih prstnih odtisov na pohištvu.
- ON/OFF in zatemnilnik v enem — kratek zamah vklopi ali izklopi luč, dolg zamah pa prilagodi svetilnost brez dodatne strojne opreme.
- Združljiv s 5V, 12V in 24V DC — deluje z večino LED sistemov brez potrebe po pretvornikih.
- Podpira do 3A / 36W — dovolj za 2–3 metre gostejšega LED traku ali nočno lučko.
- Funkcija mehkega prehoda (fade in/out) — svetloba se prižiga in ugaša postopoma, kar je prijetnejše za oči.

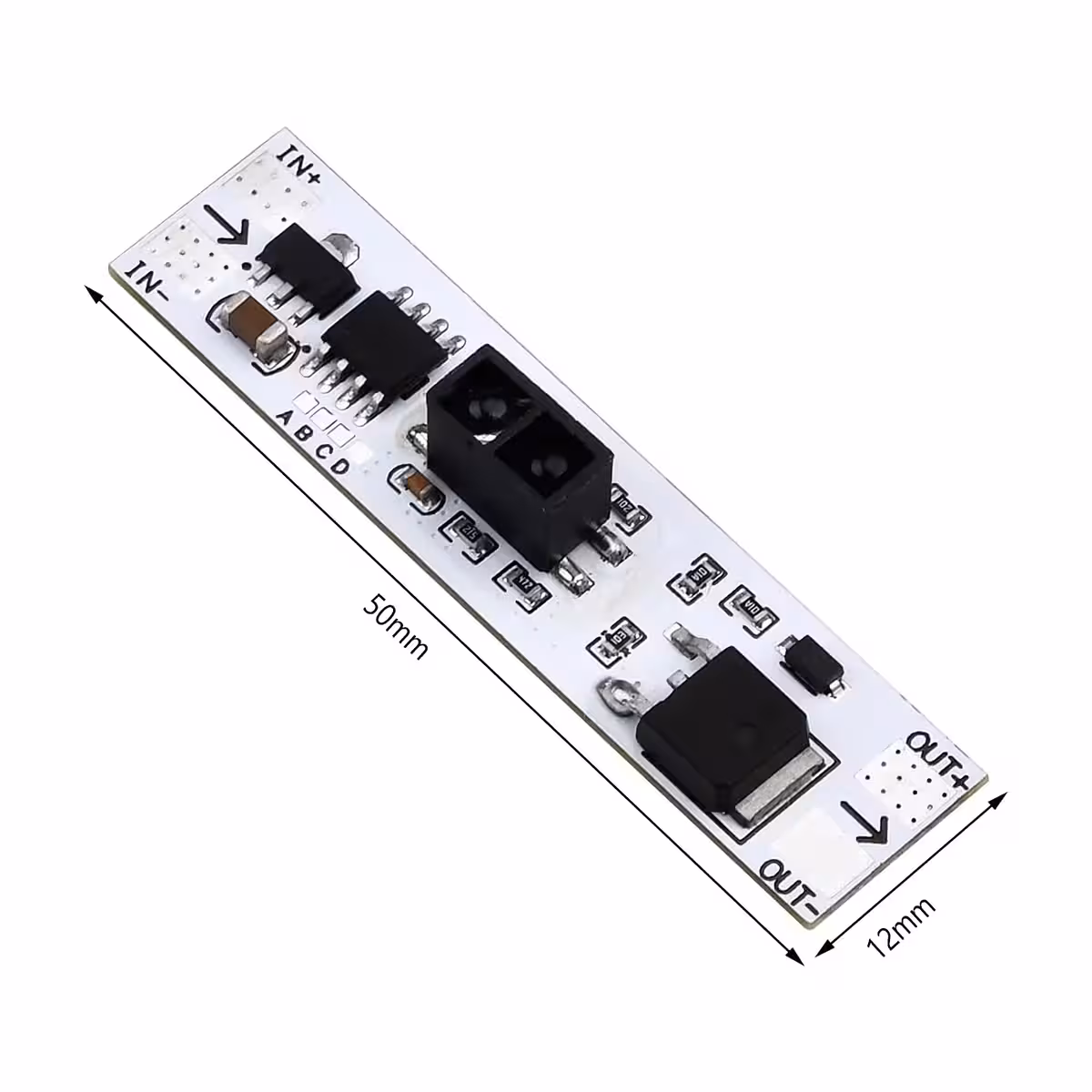

- Kompaktne dimenzije 50 × 12 × 7,9 mm — enostavna vgradnja za pohištvene plošče, v utore omaric ali za ogledala.
- Plug-and-play — takojšnja uporaba v načinu ON/OFF brez kakršnegakoli programiranja.
Podrobnosti in zmogljivost
Infrardeči senzor bližine se na gibanje roke odzove v delčku sekunde, pri čemer nanj ne vpliva običajna ambientalna svetloba. PWM izhod omogoča tekoče in natančno prilagajanje svetilnosti brez stopenjskega utripanja. Vgrajeni tranzistor podpira 3A trajnega toka, kalibrirano območje zaznavanja (3–8 cm) pa preprečuje nenamerne vklope v prostorih z gibanjem v ozadju.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Napajalna napetost | 5V / 12V / 24V DC |
| Maksimalni izhodni tok | 3A |
| Maksimalna moč | 36W |
| Tip senzorja | Infrardeči (IR) senzor bližine |
| Razdalja zaznavanja | 3 – 8 cm |
| Načini delovanja | ON/OFF, zatemnilnik (fade in/out) |
| Način upravljanja | Brezstična kretnja roke |
| Združljivost | DC LED (trakovi, moduli, svetila) |
| Dimenzije modula | 50 × 12 × 7,9 mm |
| Priklop | Spajkanje žic / kontaktne točke na PCB |
Navodila za uporabo in konfiguracijo
- Privzeti način (ON/OFF): Brez posegov v vezje stikalo deluje kot klasično ON/OFF stikalo.

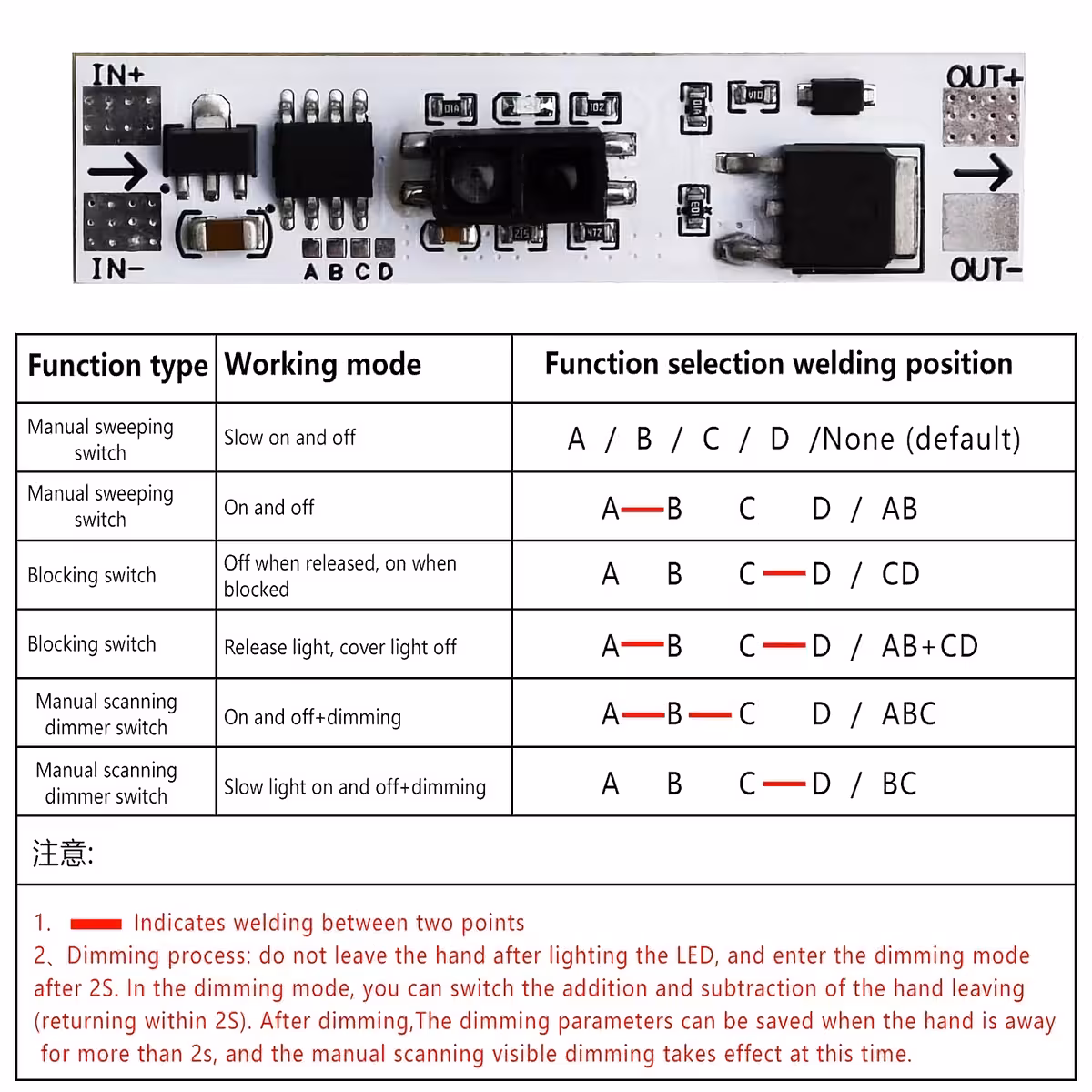

- Aktivacija zatemnilnika (dimmer): Spajkajte pina A in B na vezju. Kratek zamah vklopi/izklopi, dolg zamah (zadržanje roke pred senzorjem) pa prilagaja svetilnost.
- Aktivacija mehkega prehoda (Fade In / Fade Out): Spajkajte pina C in D za postopno prižiganje in ugašanje.
- Napredne kombinacije: Pine A, B, C in D lahko kombinirate za prilagojene scenarije delovanja.

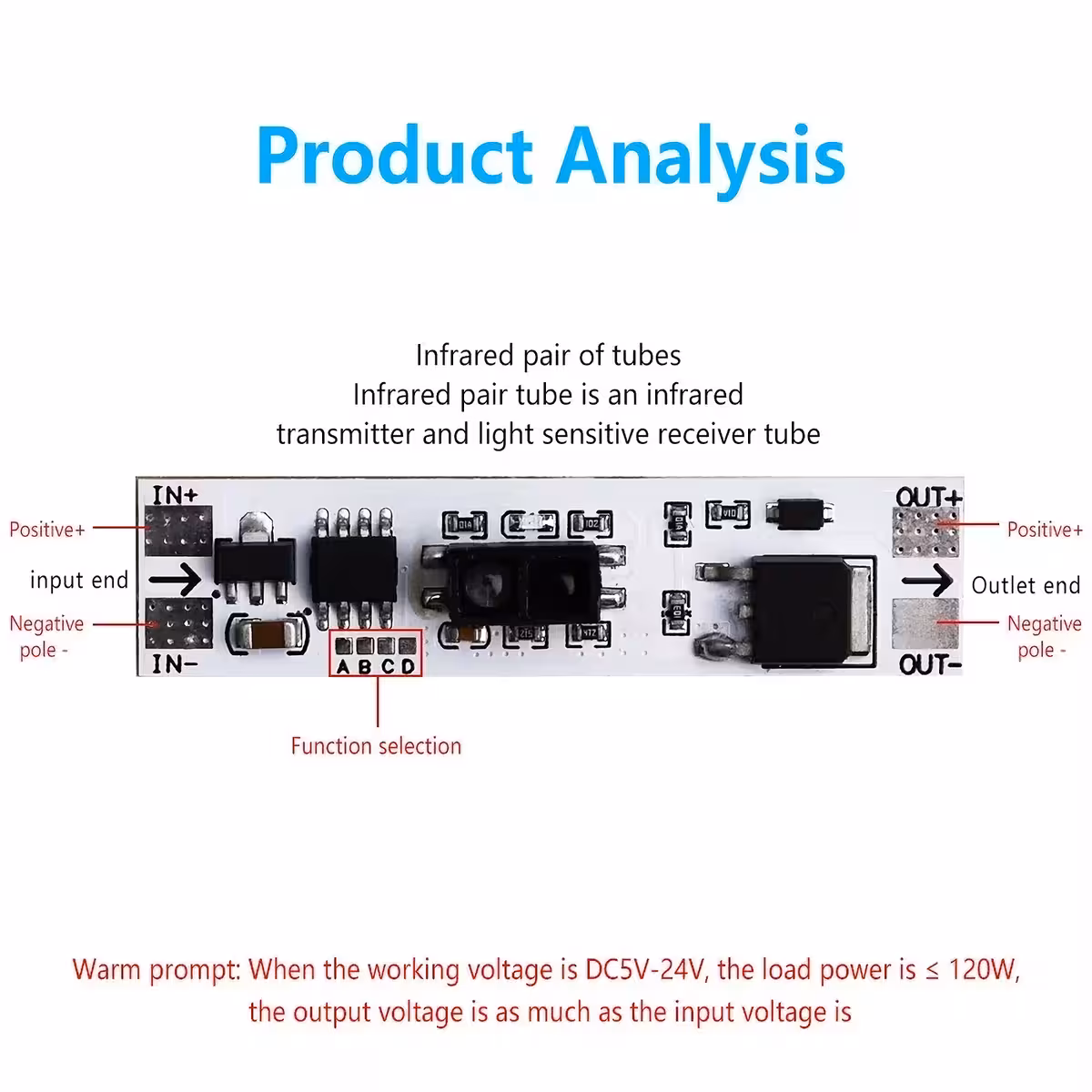

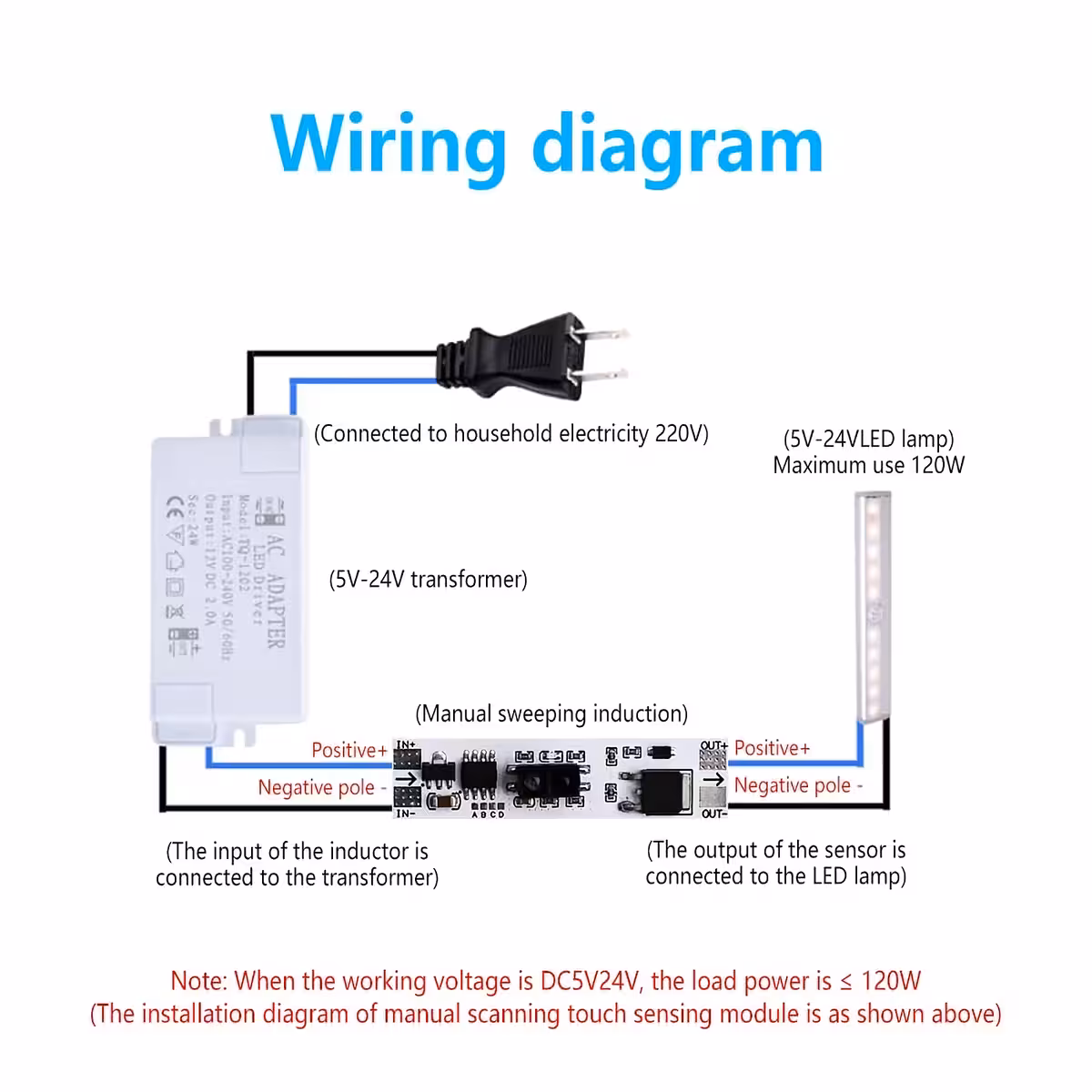

- Električni priklop: Pozitivni pol napajanja (+) povežite na VCC, maso (–) na GND, izhod OUT pa na pozitivni terminal LED traku.
- Testiranje: Priključite napajanje in približajte roko na 3–8 cm. Indikatorska LED dioda na modulu potrdi zaznavo.
Vsebina paketa
- 1 × Brezstično stikalo z IR senzorjem in zatemnilnikom
Pogosta vprašanja
Ali deluje z običajnimi 12V LED trakovi?
Da, popolnoma je združljiv z enobarvnimi 12V DC LED trakovi. Prepričajte se, da skupna moč ne presega 3A (oziroma 36W pri 12V).
Ali se lahko nenamerno vklopi, če grem mimo?
Območje zaznavanja je omejeno na 3–8 cm, zato se ne bo vklopilo ob običajnem gibanju v prostoru. Izogibajte se le montaži neposredno pred odbojne površine ali na mesta, kjer bi se lahko predmeti nenamerno približali senzorju.
Potrebujem programsko opremo za nastavitev?
Ne. Stikalo deluje takoj po priklopu. Dodatne funkcije se aktivirajo fizično s spajkanjem kontaktov na vezju – brez kodiranja ali aplikacij.
Ali deluje z E27 žarnicami ali 230V vtičnicami?
Ne. Modul je zasnovan izključno za nizkonapetostne DC sisteme (5V, 12V ali 24V). Ni primeren za priklop na hišno omrežje 230V AC.
