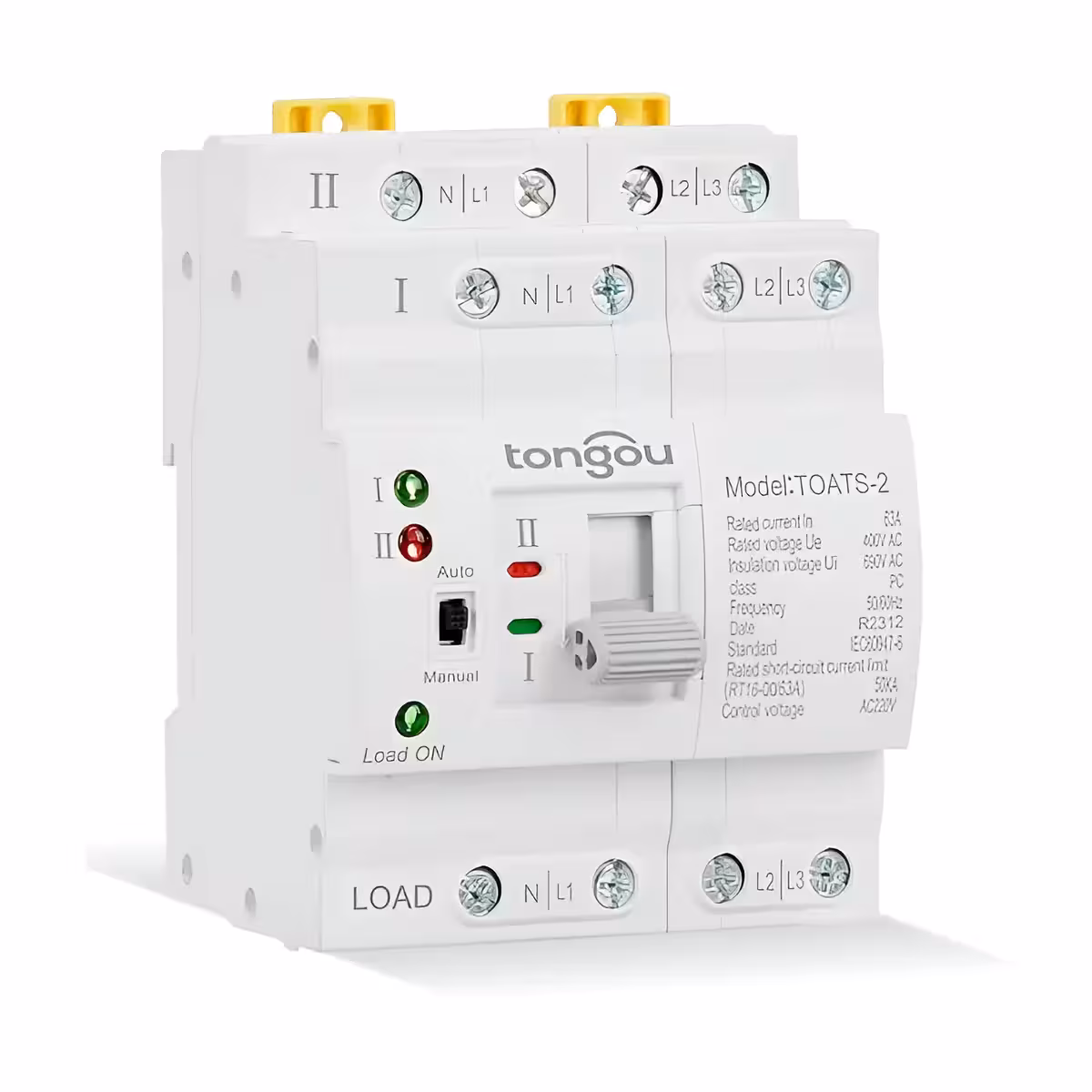

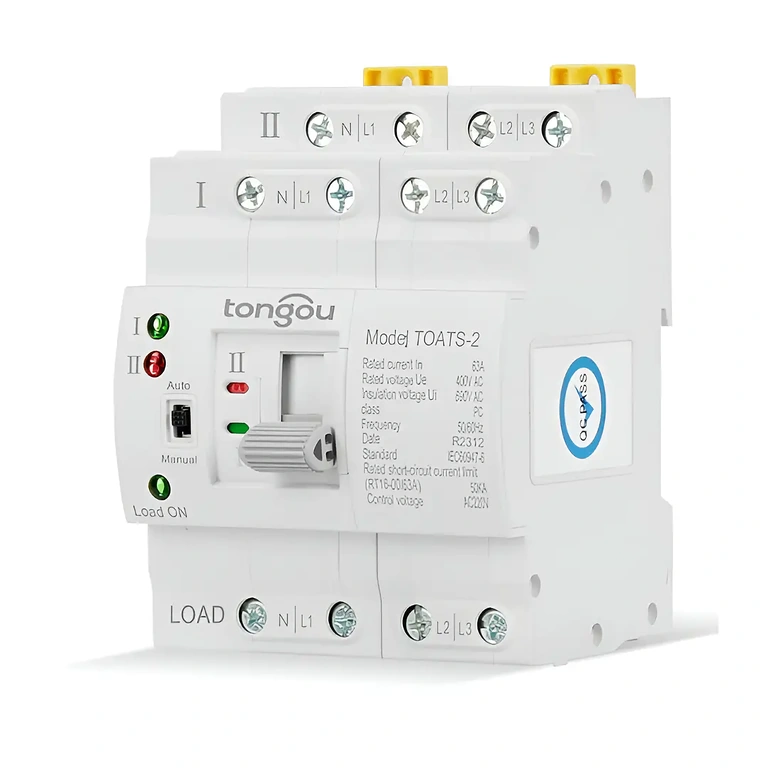

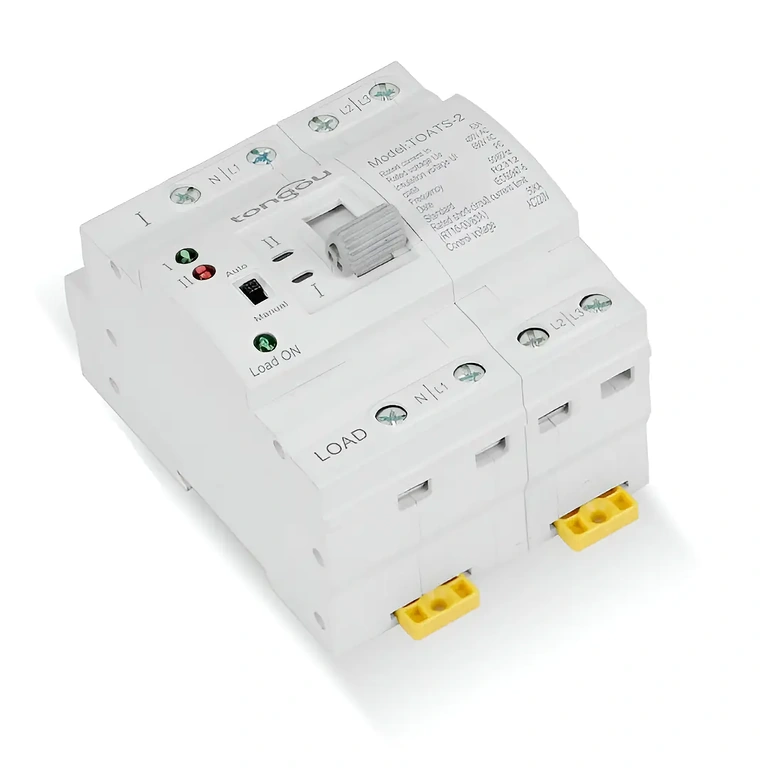

Trifazno avtomatsko preklopno stikalo (ATS) 63A – brezprekinitveno napajanje za zahtevne sisteme
Ko pride do izpada električnega omrežja, šteje vsaka sekunda. Za strežnike, proizvodne linije ali fotovoltaične razsmernike lahko že kratek izpad pomeni ponastavitev sistema, izgubo podatkov ali drage zastoje. Trifazno avtomatsko preklopno stikalo (ATS) 63A poskrbi za preklop na rezervni vir v manj kot 50 milisekundah – časovni interval, ki ga večina naprav sploh ne zazna.
Opomba: Ta izdelek je namenjen trifaznim inštalacijam 3×230V/400V, 50–60Hz. Vgradnjo mora opraviti izključno usposobljen elektroinštalater v skladu z veljavnimi tehničnimi predpisi in varnostnimi standardi.
Zakaj izbrati ta model? (Ključne prednosti):
- Preklop pod 50 ms — kritična oprema ne zazna prekinitve; brez ponovnih zagonov, izgube podatkov ali ustavljanja proizvodnje.
- Nazivni tok 63A — primerno za zahtevne industrijske in komercialne sisteme, vključno s centralnim hlajenjem in proizvodno opremo.
- Združljivost s trifaznimi sončnimi elektrarnami — samodejno preklapljanje med sončno energijo, javnim omrežjem ali generatorjem za maksimalno energetsko neodvisnost.
- Avtomatski in ročni način — 24/7 samostojno delovanje v načinu AUTO ali neposredno upravljanje v načinu MAN za testiranje in vzdrževalna dela.
- Široka toleranca napetosti: 85 %–110 % nazivne vrednosti — stabilno preklapljanje tudi v omrežjih s pogostimi nihanji, brez lažnih sprožitev.
- Montaža na DIN letev — hitra in enostavna vgradnja v vsako standardno elektro omarico brez posegov v infrastrukturo.
- Samodejna vrnitev na primarni vir — nenehno spremljanje stanja; ko se napetost v omrežju stabilizira, ATS samodejno preklopi nazaj brez človeškega posredovanja.
Podrobnosti in zmogljivost
Trifazno ATS stikalo nenehno nadzoruje električne parametre primarnega vira. Ob prvi zaznani nepravilnosti – padcu napetosti, izpadu faze ali prekoračitvi dovoljenih mej – v manj kot 50 ms aktivira rezervni vir. Preklop je tako hiter, da UPS naprave pogosto sploh ne potrebujejo vklopa.
V avtomatskem načinu celoten proces – zaznava, preklop in vrnitev – poteka popolnoma samodejno. V ročnem načinu lahko upravljavec izbere aktivni vir neposredno, kar je idealno za redne preglede ali načrtovana vzdrževalna dela. Fizično stikalo omogoča jasno izbiro v nujnih primerih.
Z zmogljivostjo 63A pri 400V trifazni napetosti in združljivostjo s 50/60Hz frekvenco je ta ATS vsestranska rešitev za trifazne sončne elektrarne, dizelske generatorje, manjše podatkovne centre in industrijske klimatske sisteme. Robustna zasnova zagotavlja zanesljivo delovanje tudi v zahtevnejših pogojih.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Tip naprave | Trifazno avtomatsko preklopno stikalo (ATS) |
| Nazivni tok | 63A |
| Nazivna napetost | 3×230V / 400V (trifazno) |
| Frekvenca | 50 Hz / 60 Hz |
| Čas preklopa | < 50 ms |
| Število virov | 2 (Vir A – primarni, Vir B – rezervni) |
| Načini delovanja | Avtomatski / Ročni |
| Območje delovne napetosti | 85 % – 110 % nazivne napetosti |
| Glavna področja uporabe | Trifazna fotovoltaika, generatorji, javno omrežje, strežniki |
| Montaža | DIN letev, elektro omarica |
| Standard delovanja | Industrijski / Komercialni |
Navodila za namestitev in uporabo
- Montaža na DIN letev — pritrdite ATS v elektro omarico v skladu s priloženo shemo vezave; priključite Vir A (omrežje/fotovoltaika) in Vir B (generator/rezervno omrežje).
- Izbira načina delovanja — premaknite stikalo v položaj AUTO za samodejno delovanje ali v MAN za ročno krmiljenje.
- Preverjanje napetostnih pragov — potrdite, da parametri ustrezajo vaši inštalaciji (85 %–110 % nazivne vrednosti); po potrebi prilagodite nastavitve, če model to omogoča.
- Funkcionalni test — simulirajte izpad primarnega vira in preverite, ali ATS v manj kot 50 ms preklopi na Vir B; potrdite samodejno vrnitev po ponovni vzpostavitvi Vira A.
- Vzdrževanje — pred kakršnim koli posegom v ožičenje preklopite v način MANUAL in popolnoma izklopite napajanje.
Vsebina paketa
- 1× Trifazno avtomatsko preklopno stikalo (ATS) 63A
Pogosta vprašanja
Ali deluje s trifaznim sistemom sončne elektrarne, priključenim na omrežje?
Da. ATS samodejno preklaplja med energijo iz sončnih kolektorjev in javnim omrežjem, ko proizvodnja sončne energije pade pod zahtevani prag – vse to brez ročnega posredovanja.
Kako hiter je preklop med viri?
Manj kot 50 milisekund. To je dovolj hitro, da prepreči ponastavitev IT opreme, industrijskih klimatskih sistemov ali avtomatiziranih proizvodnih linij.
Ali je namestitev s strani pooblaščenega električarja obvezna?
Da. Vsak poseg v trifazne inštalacije mora opraviti usposobljeno strokovno osebje v skladu z veljavnimi varnostnimi standardi. Nepooblaščena namestitev lahko razveljavi garancijo in predstavlja resno varnostno tveganje.
Ali se lahko namesti na prosto ali v vlažne prostore?
Ne neposredno. ATS je treba vgraditi v zaprto elektro omarico. Če je omarica nameščena na prostem, mora imeti zaščito vsaj IP65, da napravo zaščiti pred vlago in prahom.
Kaj se zgodi, če oba vira hkrati odpovesta?
ATS preide v stanje pripravljenosti in ne napaja porabnika. Ko se kateri koli od virov vrne, se preklop izvede samodejno glede na nastavljeno prioriteto, brez potrebe po ročnem posredovanju.
