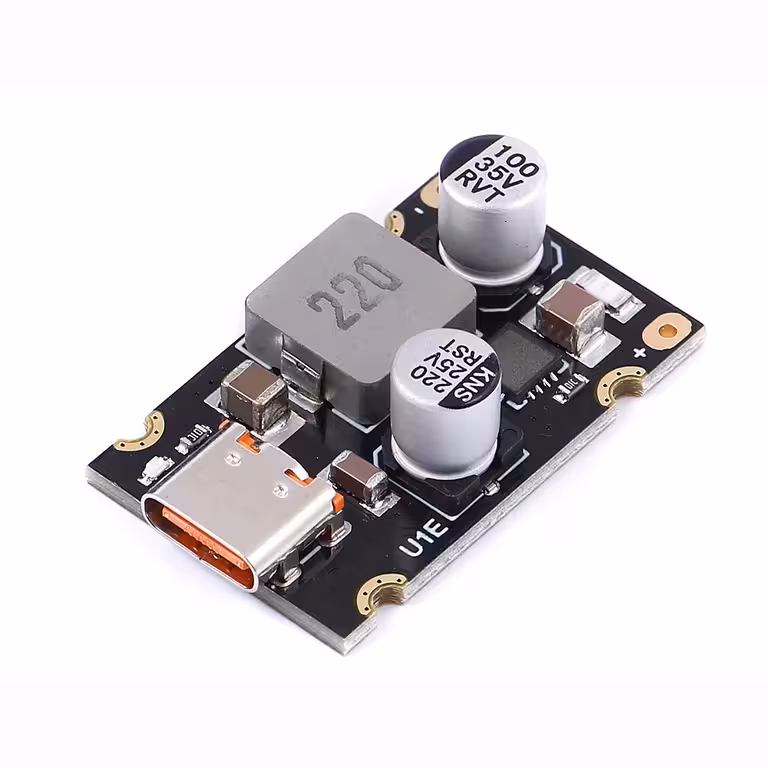

USB Type-C PD 65W modul za lastno izdelavo prenosne polnilne baterije (DIY power bank) – prava moč v kompaktnem formatu 20×20 mm
Želite sestaviti zmogljivo prenosno baterijo, ki zmore več kot le polnjenje telefonov? Ali pa potrebujete hitro polnjenje preko priključka USB-C za svoj projekt, ne da bi bili vezani na komercialne polnilnike? Ta modul omogoča natanko to – resničnih 65 W moči, univerzalne protokole in izjemno majhne mere, s katerimi se prilega povsod.
Opomba: Izhodna napetost ne more preseči vhodne napetosti. Za dosego izhoda 20 V (kar je potrebno za prenosnike) mora napajalni vir zagotavljati višjo napetost od 20 V DC.
Zakaj izbrati ta modul? (Glavne prednosti):
- 65 W brez kompromisov – polni združljive prenosnike s priključkom USB-C PD s polno hitrostjo, ne samo telefonov
- Samodejno prilagajanje napetosti – od 3,3 V do 21 V, samodejno prilagojeno vsaki povezani napravi brez ročnih nastavitev
- Združljiv z vsemi sodobnimi pametnimi telefoni – PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – ni telefona, ki ga ne bi polnil hitro
- Izkoristek 92–97 % – manj kot 3 % izgub pomeni manj segrevanja in večjo avtonomijo iz iste baterije
- Poraba v mirovanju pod 3 mA – ključno za prenosne polnilnike: ne prazni baterije, ko nanj ni priklopljeno nič
- Format 20×20 mm, teža 7 gramov – prilega se v vsako 3D-natisnjeno ohišje ali standardno škatlico za power bank
Podrobnosti in delovanje
Modul na vhodu podpira kateri koli vir napajanja DC med 8 V in 30 V – Li-Ion, LiFePO4 baterijske sklope ali laboratorijske napajalnike. Na izhodu vmesnik USB Type-C samodejno uskladi napetost in tok s priključeno napravo v skladu s standardoma PD3.1 in PPS, brez posredovanja uporabnika. Izhodno valovanje (ripple) pod 200 mV zagotavlja stabilno napajanje brez napetostnih konic, ki bi lahko obremenile baterijo ali elektroniko naprave. Pri obremenitvah blizu meje 65 W priporočamo poskrbeti za pretok zraka ali namestitev manjšega hladilnika za varno delovanje.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost | DC 8 – 30 V |
| Izhodna napetost | 3,3 – 21 V (samodejno usklajena) |
| Največja moč | 65 W |
| Vmesnik | USB Type-C |
| Podprti protokoli | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Izkoristek pretvorbe | 92 % – 97 % |
| Izhodno valovanje | < 200 mV |
| Tok v prostem teku | < 3 mA |
| Dimenzije | 20 × 20 mm |
| Teža | 7 g |
Vsebina paketa
- 1 × Modul za hitro polnjenje USB Type-C PD 65W (20 × 20 mm)
Pogosto zastavljena vprašanja
Ali lahko ta modul uporabim za polnjenje prenosnika preko priključka USB-C?
Da, pod pogojem, da vaš prenosnik podpira polnjenje prek vmesnika USB-C Power Delivery in da na vhodu zagotovite napetost, višjo od 20 V DC. Izhodna napetost ne more preseči vhodne napetosti – to imejte v mislih pri izbiri vira napajanja ali baterijskega sklopa.
Kakšen napajalni vir moram uporabiti?
Za dosego največje moči 65 W potrebujete stabilen vir napajanja DC med 22 V in 30 V, ki lahko zagotovi vsaj 3 A. Baterijski sklopi LiFePO4 ali Li-Ion z ustrezno napetostjo se odlično obnesejo v DIY aplikacijah za prenosne polnilnike.
Ali deluje tudi s telefoni, ki ne podpirajo tehnologije PD?
Da. Združljivost s standardi BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP in Samsung AFC pokriva praktično vsak sodoben pametni telefon. Modul samodejno zazna podprt protokol in prilagodi polnjenje.
Ali potrebuje hladilnik?
Pri majhnih in srednjih obremenitvah izkoristek do 97 % ohranja nizko temperaturo brez dodatnega hlajenja. Pri neprekinjeni uporabi blizu 65 W pa manjši pretok zraka ali kompakten hladilnik občutno podaljšata življenjsko dobo modula.
Ali so mere 20×20 mm dovolj majhne za kompakten DIY power bank?
Da – zaradi mer 20×20 mm in teže 7 gramov je to eden najbolj kompaktnih 65W modulov na trgu. Brez težav se prilega v 3D-natisnjena ohišja ali standardne škatlice za prenosne polnilnike.
