BMS 7S 24V 25A – Popolna zaščita za vaš Li-Ion 18650 baterijski sklop

Izdelujete baterijski sklop 18650 za električno kolo, off-grid sistem ali drug DIY projekt? Brez ustrezno dimenzioniranega BMS vezja se celice sčasoma razbalansirajo, prenapolnijo ali prekomerno izpraznijo, kar drastično skrajša življenjsko dobo vašega paketa. Modul BMS 7S 24V 25A poskrbi za vse: nadzoruje vsako celico posebej, samodejno izenačuje napetosti in prekine tok, še preden pride do poškodb.

Opomba: Združljivo izključno z Li-Ion kemijo 3,7 V/celico (npr. 18650). Ni priporočljivo za LiFePO4 ali LiPo celice brez predhodnega preverjanja napetostnih pragov.

Zakaj izbrati ta model? (Ključne prednosti):

5-stopenjska zaščita — hkrati ščiti pred prenapetostjo, prekomernim praznjenjem, previsokim tokom, kratkim stikom in previsoko temperaturo.
Avtomatsko balansiranje pri 4,15 V ± 0,025 V — šibkejše celice se pri vsakem ciklu polnjenja pasivno izenačijo z ostalimi, kar zagotavlja enakomerno delovanje.
60A konični tok ob zagonu — električni motorji ob zagonu potrebujejo visok tok; 60A zagotavlja, da se zaščita ne bo sprožila po nepotrebnem.
Poraba v stanju pripravljenosti ≤30 μA — modul ob neuporabi skoraj ne porablja energije, zato baterija ohrani svojo kapaciteto.
Notranja upornost ≤20 mΩ — minimalne izgube energije v obliki toplote, tudi pri visokih neprekinjenih tokovih.
Prednameščen temperaturni senzor — samodejni izklop pri 50 °C (polnjenje) in 70 °C (praznjenje), brez potrebe po dodatnih komponentah.
Kompaktna oblika 60 × 33 × 7 mm — primerno za skoraj vsako ohišje baterije ali projekt z omejenim prostorom.

Podrobnosti in zmogljivost

Modul uporablja arhitekturo skupnih vrat (Common Port) — isti priključek B-/P- se uporablja tako za polnilec kot za porabnik, kar poenostavi ožičenje v primerjavi z modeli z ločenimi vrati. Neprekinjen tok 25A zanesljivo napaja 24V električne motorje, manjše razsmernike ali fotovoltaične sisteme, medtem ko konični tok 60A absorbira zagonske sunke. Praga 4,25 V za prenapetost in 2,7 V za prekomerno praznjenje sta natančno kalibrirana za optimalno delovanje Li-Ion celic in preprečujeta trajne poškodbe.

Parameter	Vrednost / Podrobnost
Model	BMS 7S 24V 25A
Število celic v seriji	7S (7 × 3,7 V = 25,9 V nazivno)
Neprekinjen izpraznitveni tok	25A
Konični izpraznitveni tok	60A (vršni)
Največji polnilni tok	20A
Napetost prenapolnjenosti	4,25 V ± 0,025 V / celico
Napetost prekomerne izpraznitve	2,7 V ± 0,08 V / celico
Napetost balansiranja	4,15 V ± 0,025 V
Balansirni tok	40 mA
Temperaturna zaščita (polnjenje)	Izklop pri 50 °C
Temperaturna zaščita (praznjenje)	Izklop pri 70 °C
Poraba v stanju pripravljenosti	≤30 μA
Notranja upornost	≤20 mΩ
Dimenzije	60 × 33 × 7 mm
Način priklopa	Skupna vrata (Common Port)
Združljiva kemija baterij	Li-Ion 3,7 V/celico (npr. 18650)

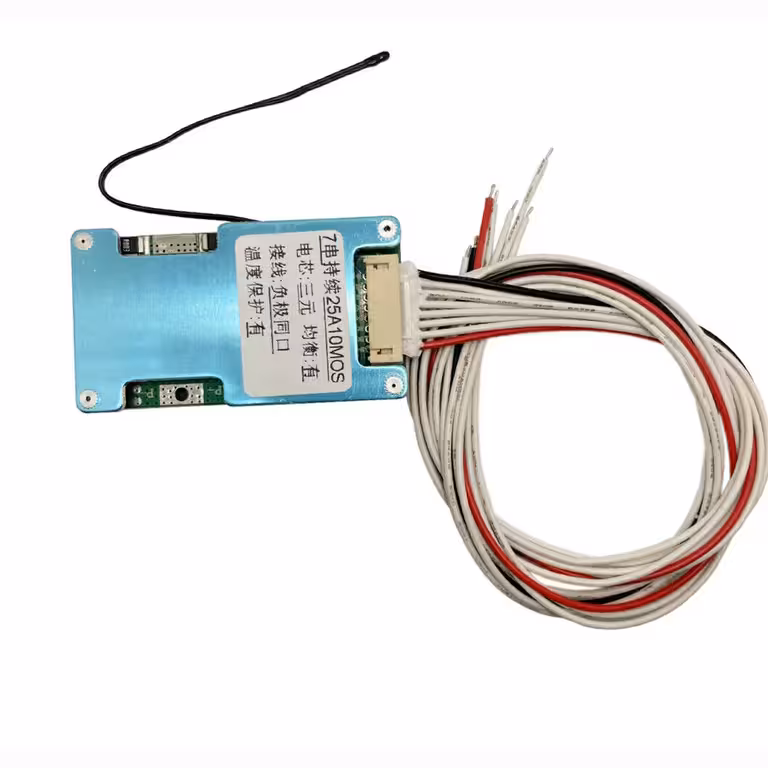

Vsebina paketa

1 × Zaščitni modul BMS 7S 24V 25A
1 × Prednameščen temperaturni senzor
Priključni kabli (40 cm)

Pogosta vprašanja

Ali deluje z vsemi Li-Ion 18650 celicami, ne glede na kapaciteto?

Da. Združljivost je odvisna od nazivne napetosti (3,7 V/celico) in ne od kapacitete v mAh. Uporabite lahko celice z 2000 mAh, 2500 mAh ali 3000 mAh — BMS deluje enako. Kapaciteta vpliva le na avtonomijo vašega sklopa.

Ali ga lahko uporabim za 24V električno kolo ali skiro?

Da, to je eden najpogostejših načinov uporabe. Neprekinjen tok 25A zadostuje za tipične 24V motorje, 60A konični tok pa preprečuje neželene izklope ob zagonu. Pred montažo vseeno preverite največjo porabo vašega motorja.

Kaj pomeni ‘skupna vrata’ in kako pravilno ožičiti?

To pomeni, da isti priključek B- in P- služi tako za polnilec kot za porabnik, zato ne potrebujete ločenih priključkov. Ožičenje je preprostejše, vendar morate biti pozorni na pravilno polarnost. Napačna priključitev lahko poškoduje notranje MOSFET-e.

Ali moram temperaturni senzor namestiti posebej?

Ne. Senzor je tovarniško nameščen in takoj pripravljen za uporabo. Nadzoruje temperaturo vezja in sosednjih celic ter samodejno prekine delovanje pri 50 °C (polnjenje) oziroma 70 °C (praznjenje).
