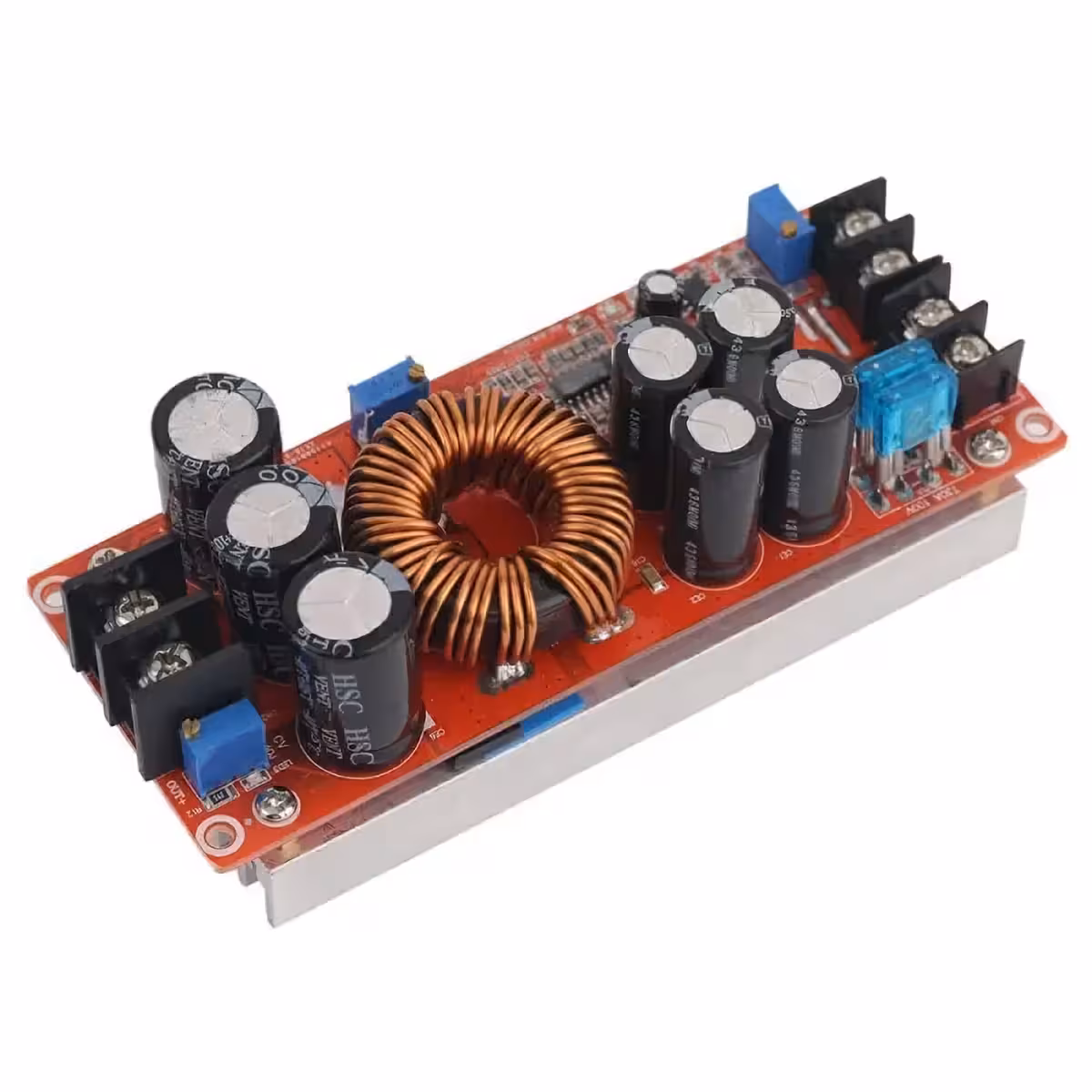

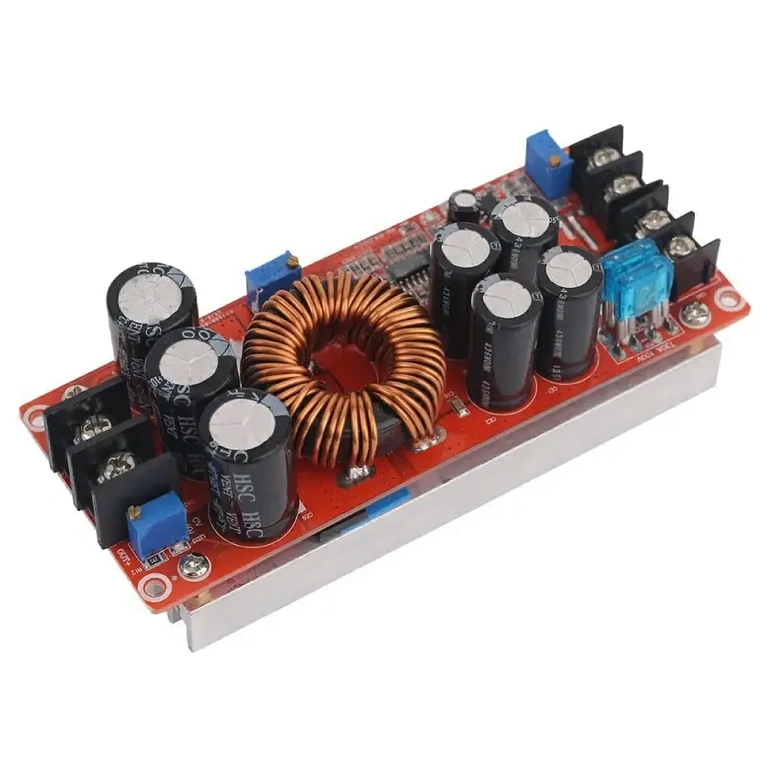

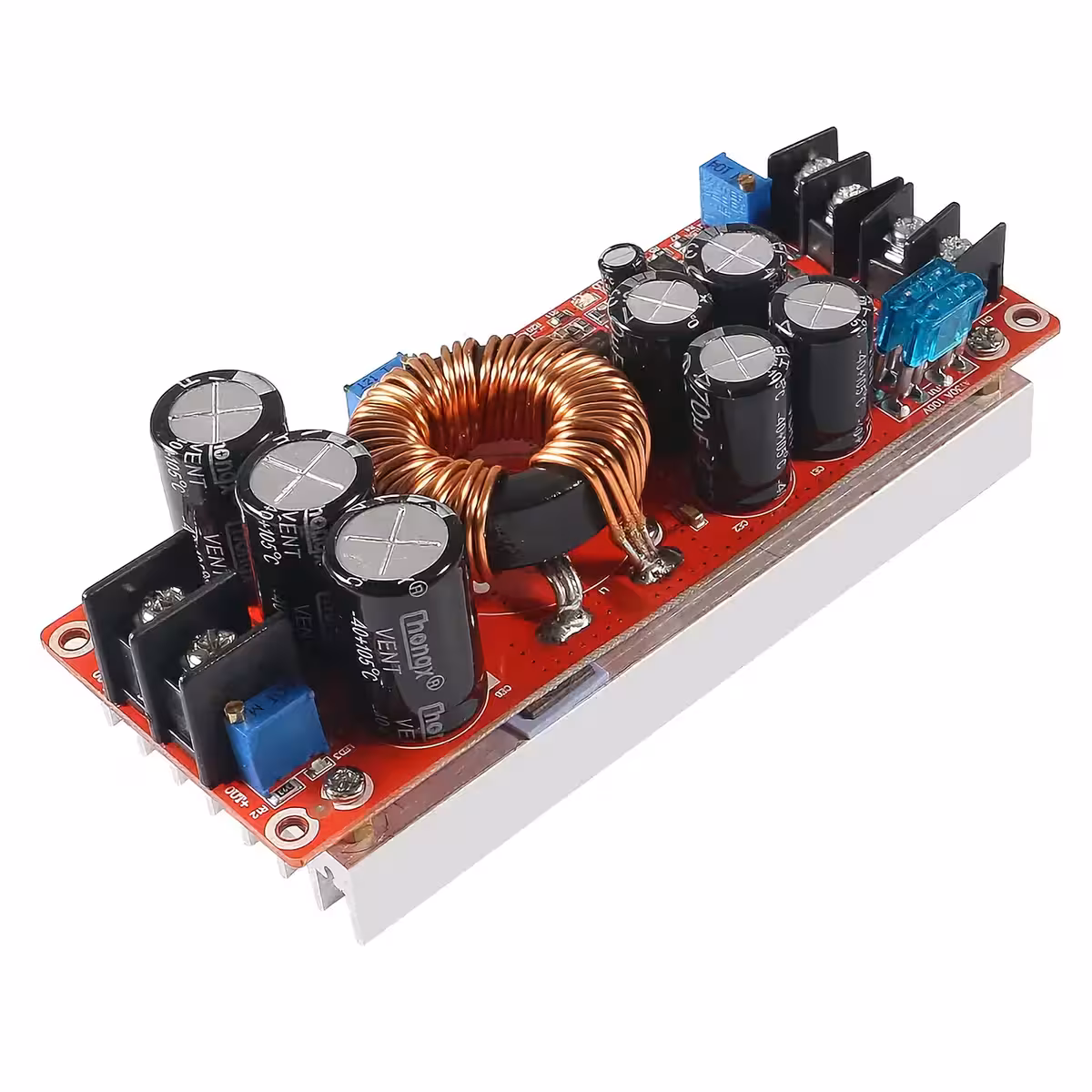

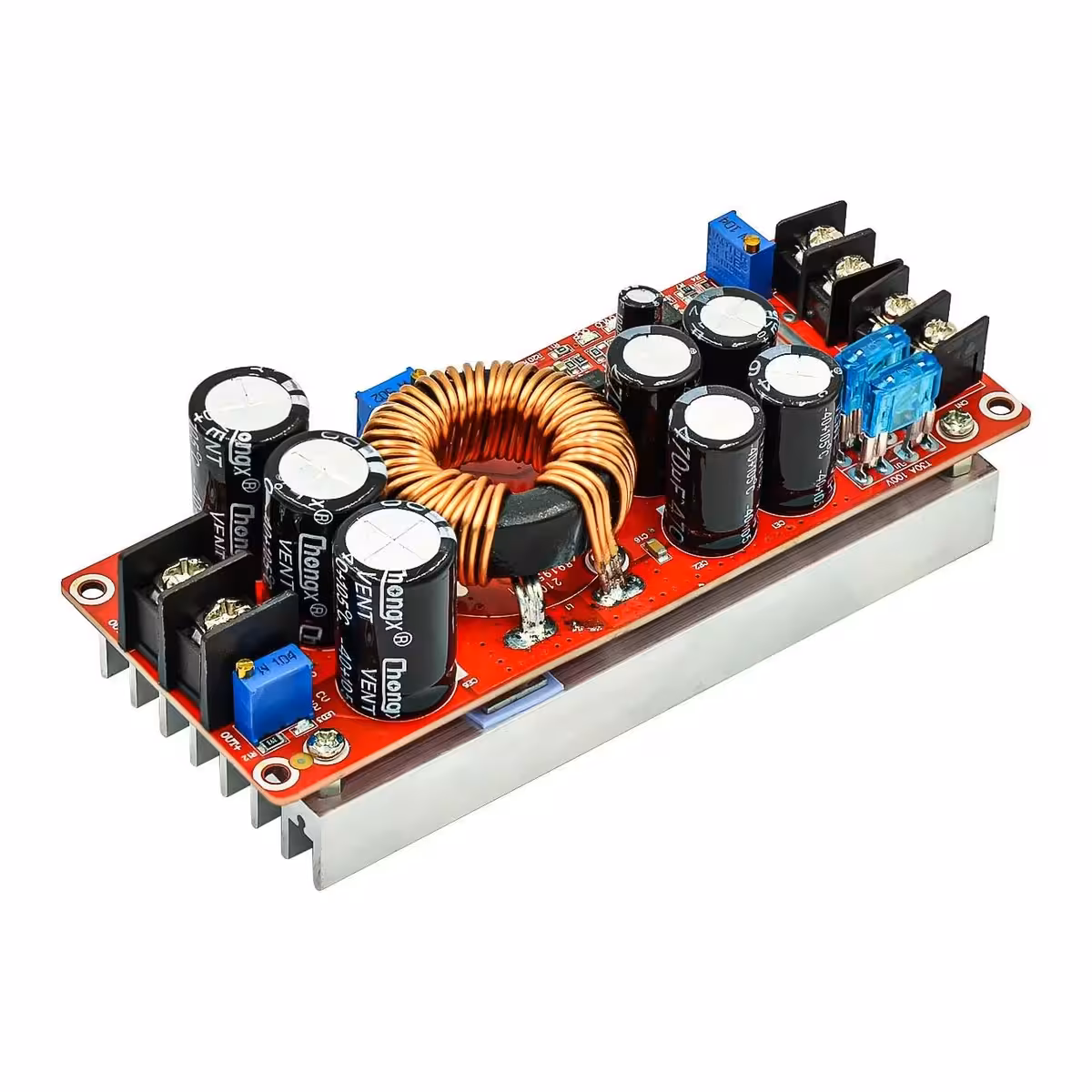

DC-DC Step-Up pretvornik 1200W – Povečajte napetost brez izgub in kompromisov
Imate vir napajanja 12V ali 24V in potrebujete 48V, 60V ali več? Brez ustreznega DC-DC step-up pretvornika boste bodisi izgubljali energijo v obliki toplote bodisi ustavili svoj projekt. Ta 1200W in 20A modul rešuje prav to – zagotavlja stabilno pretvorbo, do 95-odstotni izkoristek in zvezno nastavljivo izhodno napetost med 12V in 80V, brez potrebe po dodatni strojni opremi.
Opomba: Največja moč 1200W se doseže pri 60V × 20A na izhodu. Pri nižjih napetostih se razpoložljiva moč izračuna po formuli: izhodna napetost × tok (npr. 24V × 20A = 480W). Za neprekinjeno delovanje nad 600W priporočamo dodatno aktivno hlajenje.
Zakaj izbrati ta model? (Ključne prednosti):
- Do 95% izkoristek — od 100W porabljene energije gre 95W v breme; manj segrevanja in daljša avtonomija v sistemih z baterijami ali solarnimi paneli.
- Nastavljiva izhodna napetost 12V–80V — en sam modul pokrije desetine različnih aplikacij brez menjave komponent ali adapterjev.
- Največji tok 20A na vhodu in izhodu — brez težav poganja motorje, polnilnike baterij in razsmernike.
- Samodejna omejitev toka med 0.5A in 20A — zaščitite baterijo ali porabnik brez zunanjih relejev ali dodatnih vezij.
- Zaščita pred povratnim tokom brez zunanje diode — vaša shema postane preprostejša in cenejša že ob prvi povezavi.
- Preklopna frekvenca 150KHz — zmanjšano valovanje (ripple) na izhodu in stabilna napetost tudi pri nenadnih spremembah obremenitve.
- Temperaturno območje –40°C do +85°C — deluje pozimi v avtomobilu in poleti na strehi ob solarnih panelih.
Podrobnosti in zmogljivost
Topologija boost pretvornika s preklopno frekvenco 150KHz ohranja izhodno napetost stabilno ne glede na nihanja obremenitve ali vira napajanja. Lastna poraba (mirovanje) znaša le 15mA pri 12V, kar pomeni, da modul ne bo izpraznil vaše baterije, ko je v stanju pripravljenosti. Vgrajene zaščite — 20A varovalka na vhodu, samodejna omejitev toka in blokada povratnega toka — ščitijo tako modul kot priključeno opremo. Pozor: modul nima zaščite pred zamenjavo polarnosti — če obstaja tveganje napačne priključitve, na vhod dodajte Schottkyjevo diodo.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost | 8V – 60V DC |

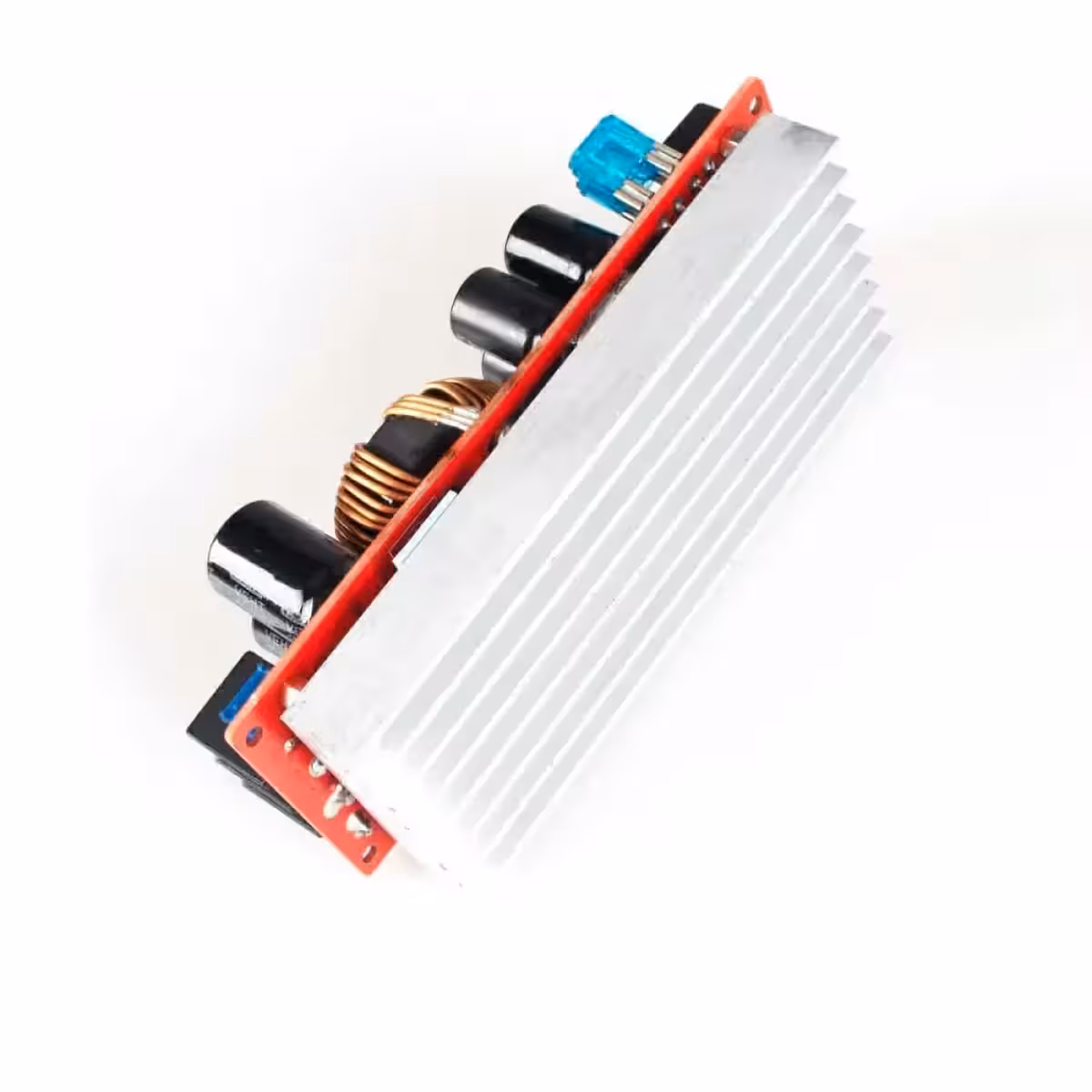

| Izhodna napetost | 12V – 80V DC (zvezno nastavljiva) |
| Največji vhodni tok | 20A |
| Največji izhodni tok | 20A |
| Območje konstantnega toka | 0.5A – 20A |
| Največja izhodna moč | 1200W (pri 60V × 20A) |
| Izkoristek pretvorbe | do 95% |
| Preklopna frekvenca | 150KHz |
| Tok v mirovanju | 15mA (pri 12V vhodu) |
| Zaščita pred nadtokom | Da – samodejna omejitev, nastavljiva od 0.5A |
| Zaščita pred kratkim stikom | Da – 20A varovalka na vhodu |
| Zaščita pred povratnim tokom | Da – zunanja dioda ni potrebna |
| Zaščita pred zamenjavo polarnosti | Ne – priporočljiva zunanja dioda |
| Delovna temperatura | –40°C do +85°C |
| Dimenzije modula | 116 × 52 × 15 mm |
| Teža | 300 g |

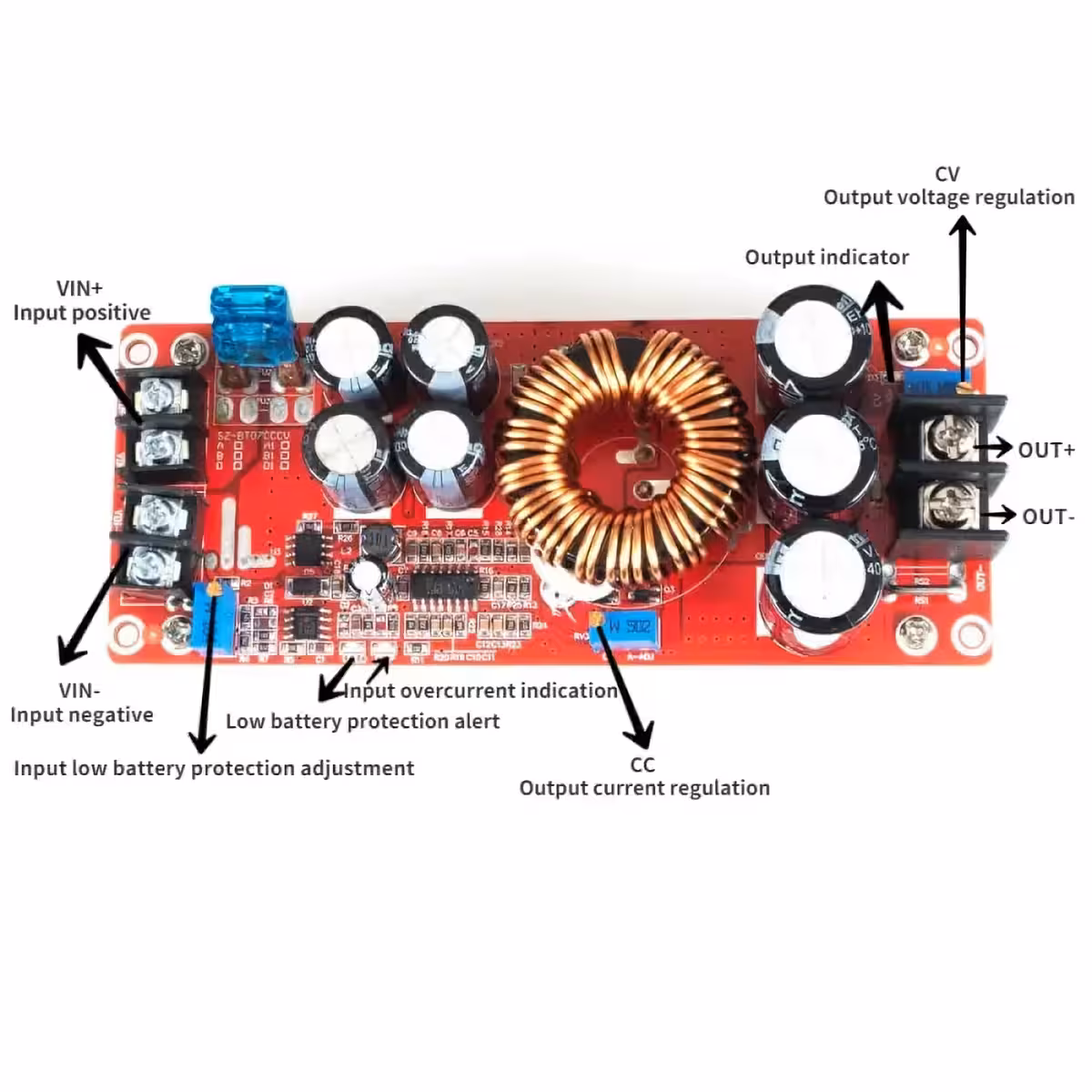

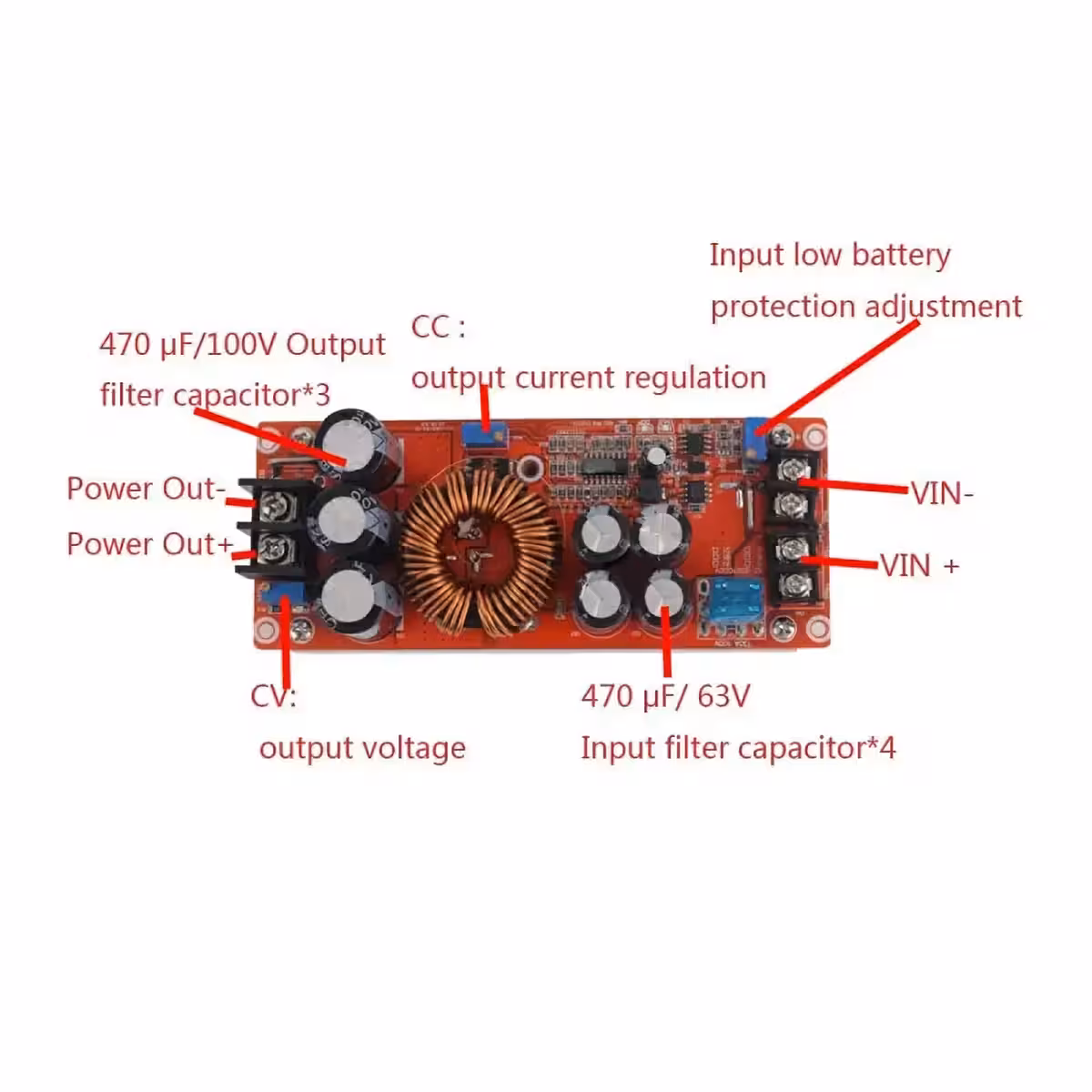

Navodila za nastavitev in uporabo
- Priključite vir napajanja na vhodne sponke (Vin+ in Vin–), pri čemer pazite na pravilno polarnost. Vhodna napetost mora biti med 8V in 60V DC.
- Pred priklopom porabnika nastavite želeno izhodno napetost z vrtenjem potenciometra za napetost, pri čemer vrednost izmerite z multimetrom na sponkah Vout+ in Vout–.
- Nastavite omejitev toka z namenskim potenciometrom, tako da začnete pri najnižji vrednosti (0.5A) in jo postopoma povečujete do potrebne vrednosti, največ 20A.
- Porabnik priključite šele, ko je izhodna napetost pravilno nastavljena, da preprečite prenapetost priključene opreme.

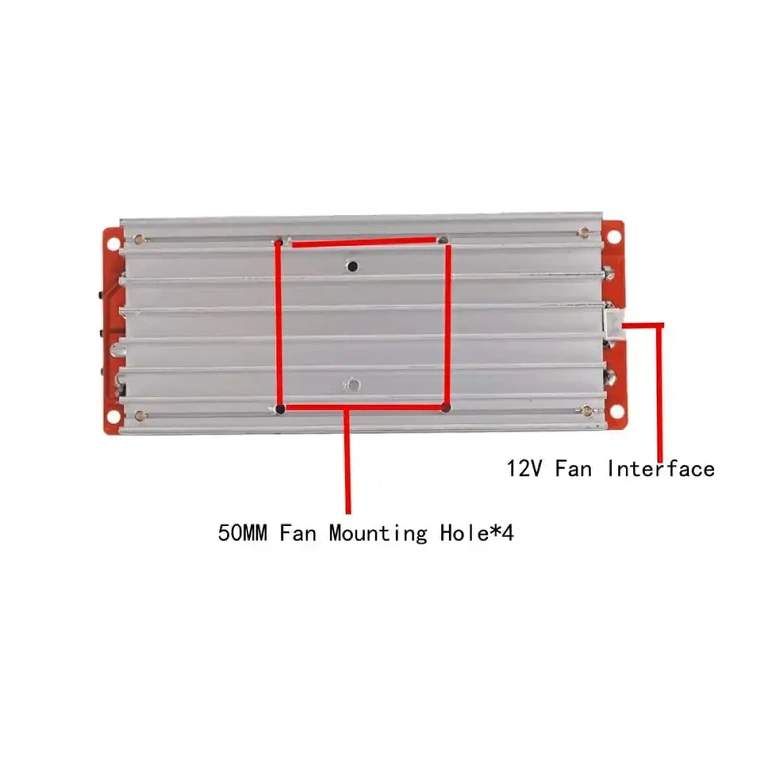

- Spremljajte temperaturo pri velikih obremenitvah. Nad 600W neprekinjene moči dodajte aktivni hladilni ventilator za varno dolgoročno delovanje.
- Redno preverjajte 20A varovalko na vhodu in jo zamenjajte, če je pregorela zaradi kratkega stika.
Vsebina paketa
- 1 × DC-DC Step-Up Boost pretvornik 1200W 20A
- 1 × 20A varovalka (nameščena na vhodu)
Pogosta vprašanja
Ali lahko ta pretvornik uporabim za polnjenje 48V baterije iz 12V solarnega panela?
Da. Izhodno napetost nastavite na zahtevano polnilno napetost (npr. 54.6V za 48V Li-Ion) in omejite tok glede na kapaciteto baterije. Prepričajte se, da solarni panel zagotavlja dovolj toka pri vhodni napetosti, da pokrije potrebno moč.
Ali je za delovanje pri polni moči potrebno dodatno hlajenje?

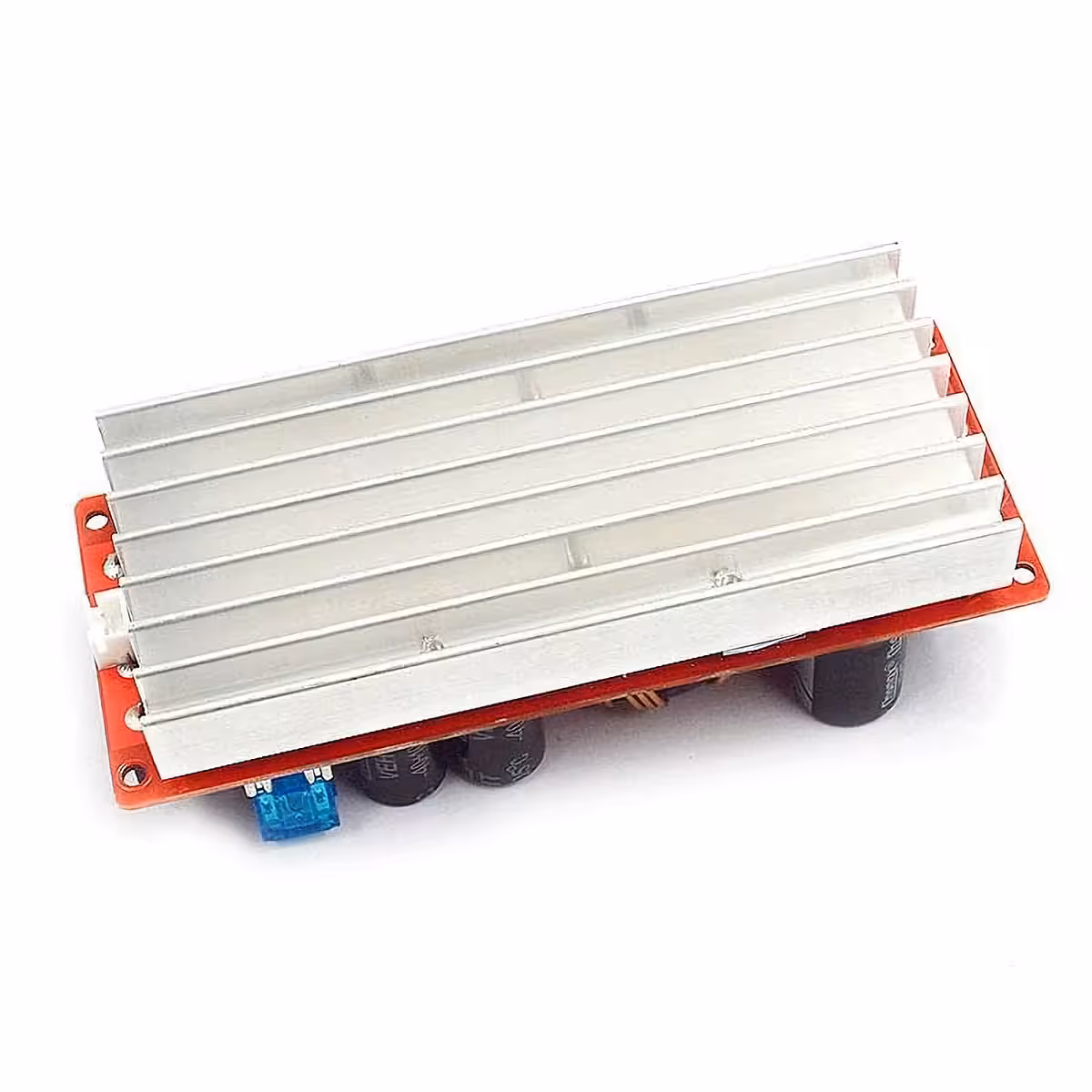

Da. Nad 600–700W neprekinjene moči dodajte aktivni ventilator. Vgrajeni hladilnik pri velikih obremenitvah in visokih temperaturah okolice ne zadostuje — aktivno hlajenje znatno podaljša življenjsko dobo modula.
Ali lahko za večjo moč vzporedno povežem več modulov?
To brez posebnih predelav ni priporočljivo. Že minimalne razlike v napetosti med moduli povzročijo neravnovesje tokov. Za večje moči izberite en sam modul večje zmogljivosti ali uporabite krmilnik, namenjen vzporednemu vezanju.
Kaj se zgodi, če je vhodna napetost enaka želeni izhodni napetosti?
Modul ne bo deloval pravilno. To je izključno step-up (povečevalni) pretvornik — izhodna napetost mora biti vedno višja od vhodne. Za enake ali nižje napetosti potrebujete buck ali buck-boost pretvornik.
Kaj se zgodi, če priključim sponke z obrnjeno polarnostjo?
Modul nima notranje zaščite pred zamenjavo polarnosti in se lahko trajno poškoduje. Če obstaja kakršno koli tveganje napačne priključitve, na vhod dodajte Schottkyjevo diodo ali zaščitni MOSFET.
