Digitalni števec impulzov ZX-5DK – popolnoma neodvisno delovanje in hitra namestitev v 10 minutah
Potrebujete zanesljivo beleženje ciklov, obratov ali prehodov, ne da bi morali napeljevati električne kable do nadzorne plošče? ZX-5DK je digitalni števec impulzov, ki deluje popolnoma avtonomno na eno samo AA baterijo — brez potrebe po transformatorjih, zunanjih napajalnikih ali zapletenem ožičenju. Magnetni senzor Reed M12 je priložen v kompletu skupaj z magnetom in montažnim priborom, zato je takoj pripravljen za uporabo.
Opomba: Baterija tipa AA (R6) ni priložena. Naprava šteje izključno naraščajoče (00000–99999). Za štetje impulzov iz omrežja 220–240V AC povežite števec preko breznapetostnega kontakta vmesnega releja.
Zakaj izbrati števec ZX-5DK? (Ključne prednosti):
- Avtonomija 1–2 leti na eno AA baterijo — brez zunanjega napajanja in posegov v električno omarico
- Priložen kompleten senzor Reed M12 — vključuje ploščat magnet 12×3 mm, kovinsko ploščico in pritrdilne matice
- 5-mestni zaslon z 18 mm velikimi številkami — odlična berljivost tudi z večje razdalje v slabo osvetljenih prostorih
- Do 30 impulzov na sekundo — dovolj hitro za zahtevnejše aplikacije: navijanje, baliranje, CNC stroji
- Imunost na električne motnje — beleži na negativni fronti signala, kar preprečuje napačno štetje zaradi motenj

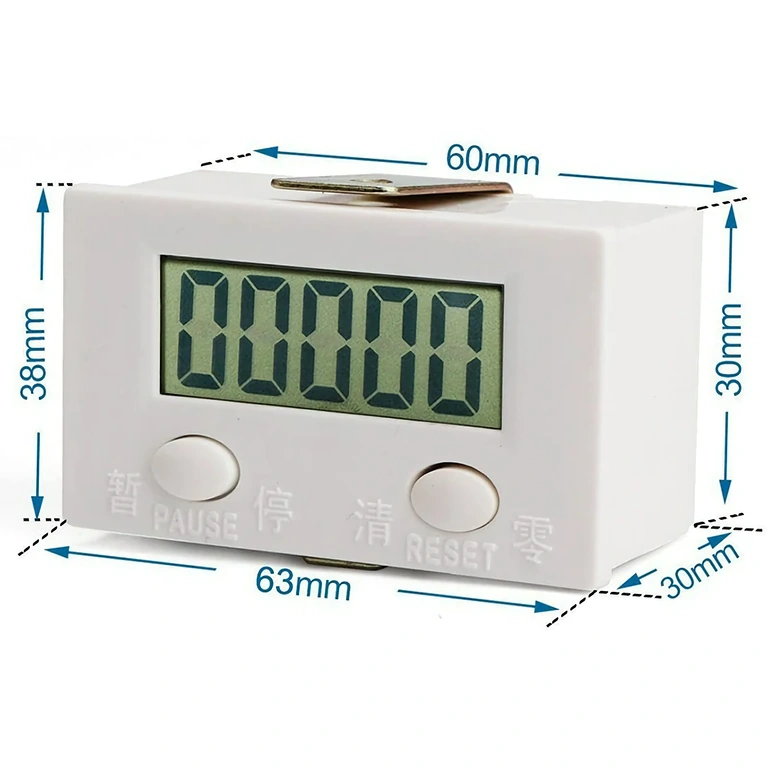

- Hitra vgradnja v standardno odprtino 35×61 mm — globina le 31 mm in diskreten 3 mm okvir za estetsko integracijo
- Združljiv z releji in končnimi stikali — ni omejen le na priložen senzor, priključite lahko kateri koli breznapetostni kontakt
Podrobnosti in zmogljivost
Ohišje iz belega polikarbonata združuje mehansko trdnost s profesionalnim videzom, primernim za vidne nadzorne plošče. Stopnja zaščite IP40 zagotavlja primernost za nadzorovana industrijska okolja — proizvodne hale, pakirne linije in komercialne vhode.

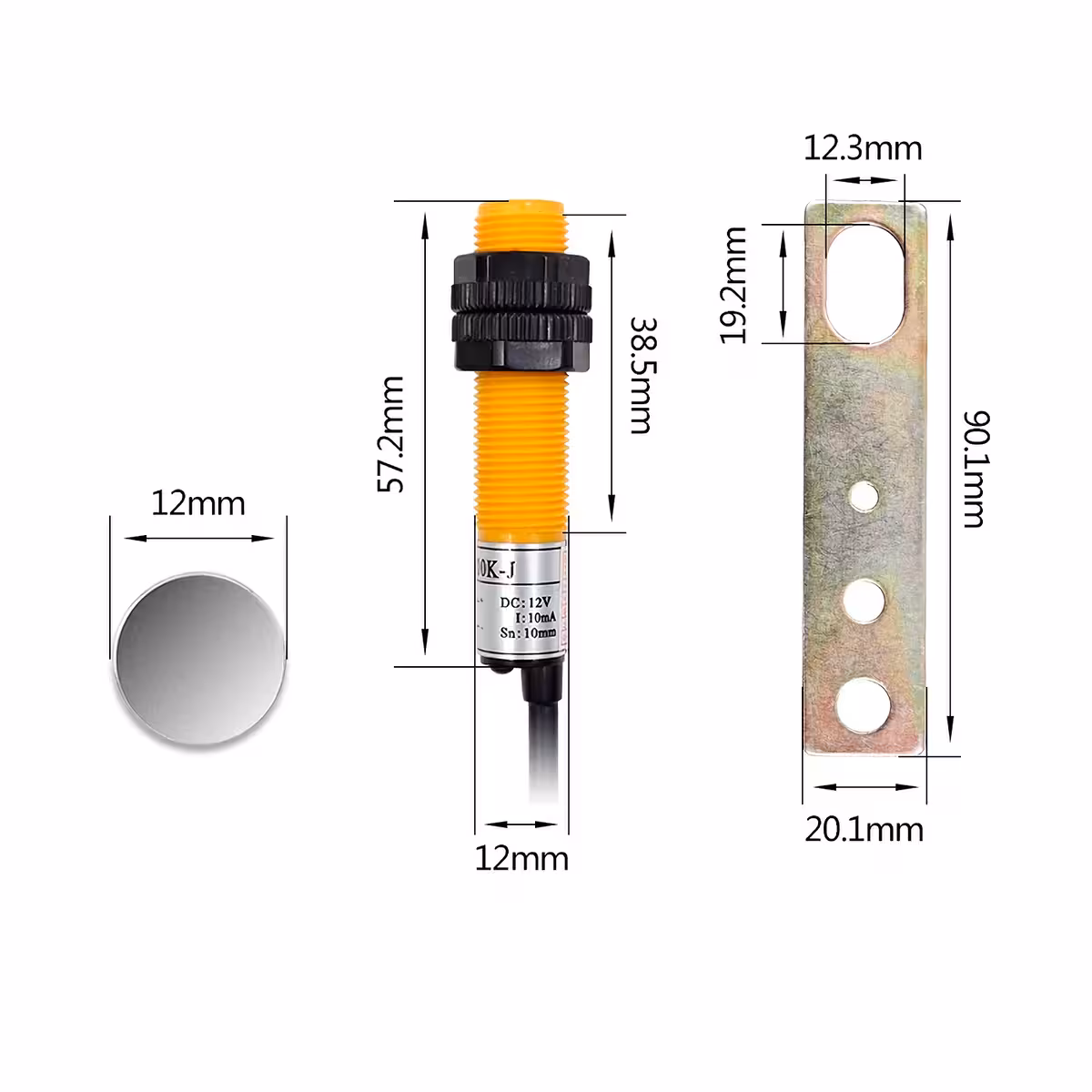

Senzor s Reed ampulo M12 ima 40 mm navojni del, ki omogoča natančno nastavitev razdalje do magneta na kovinskih nosilcih. 100 cm kabel nudi prilagodljivost pri namestitvi. Disk magnet 12×3 mm sproži senzor ob vsakem prehodu in ustvari impulz na negativni fronti — preprost in zanesljiv mehanizem brez gibljivih elektronskih delov.

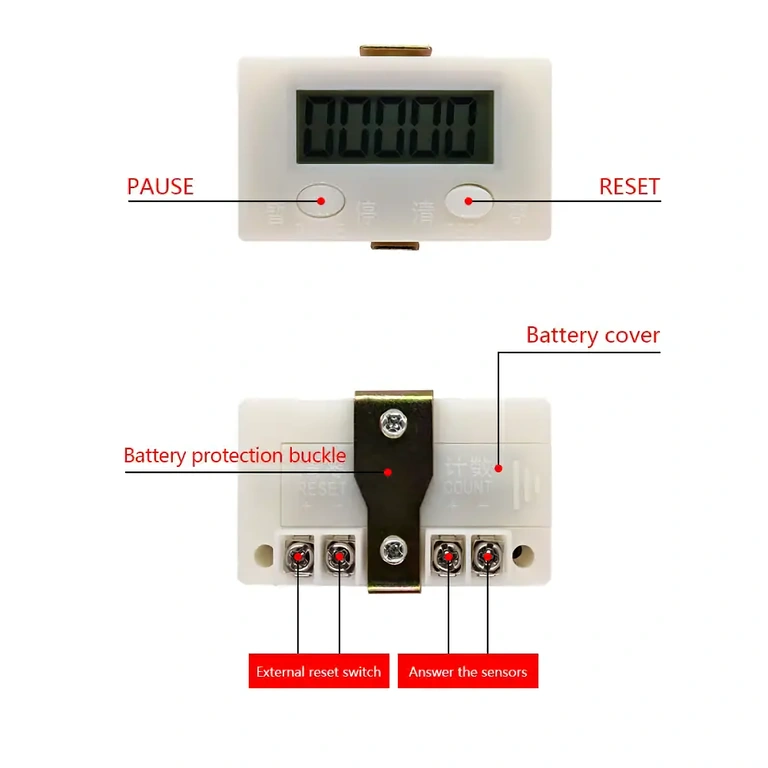

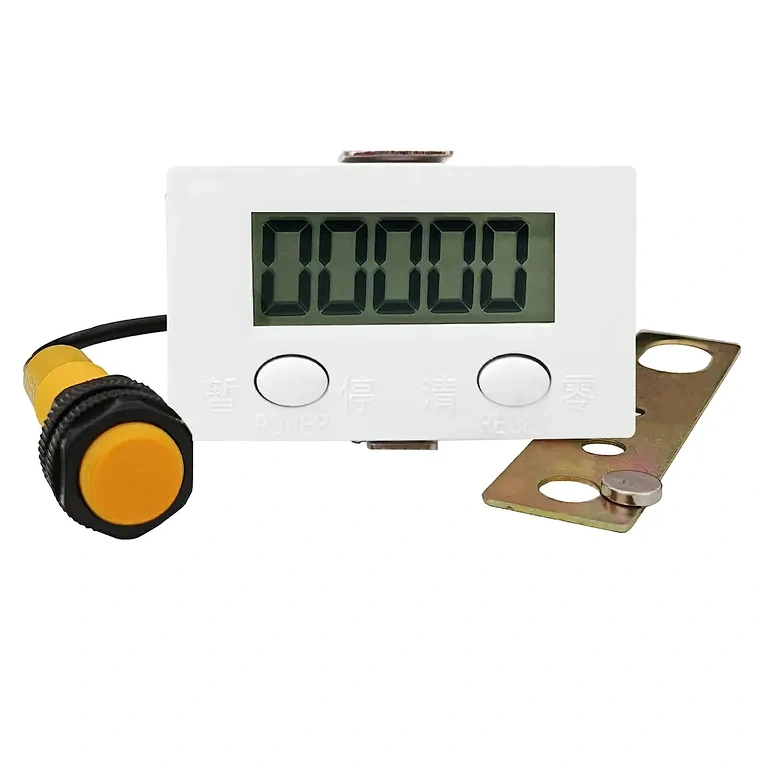

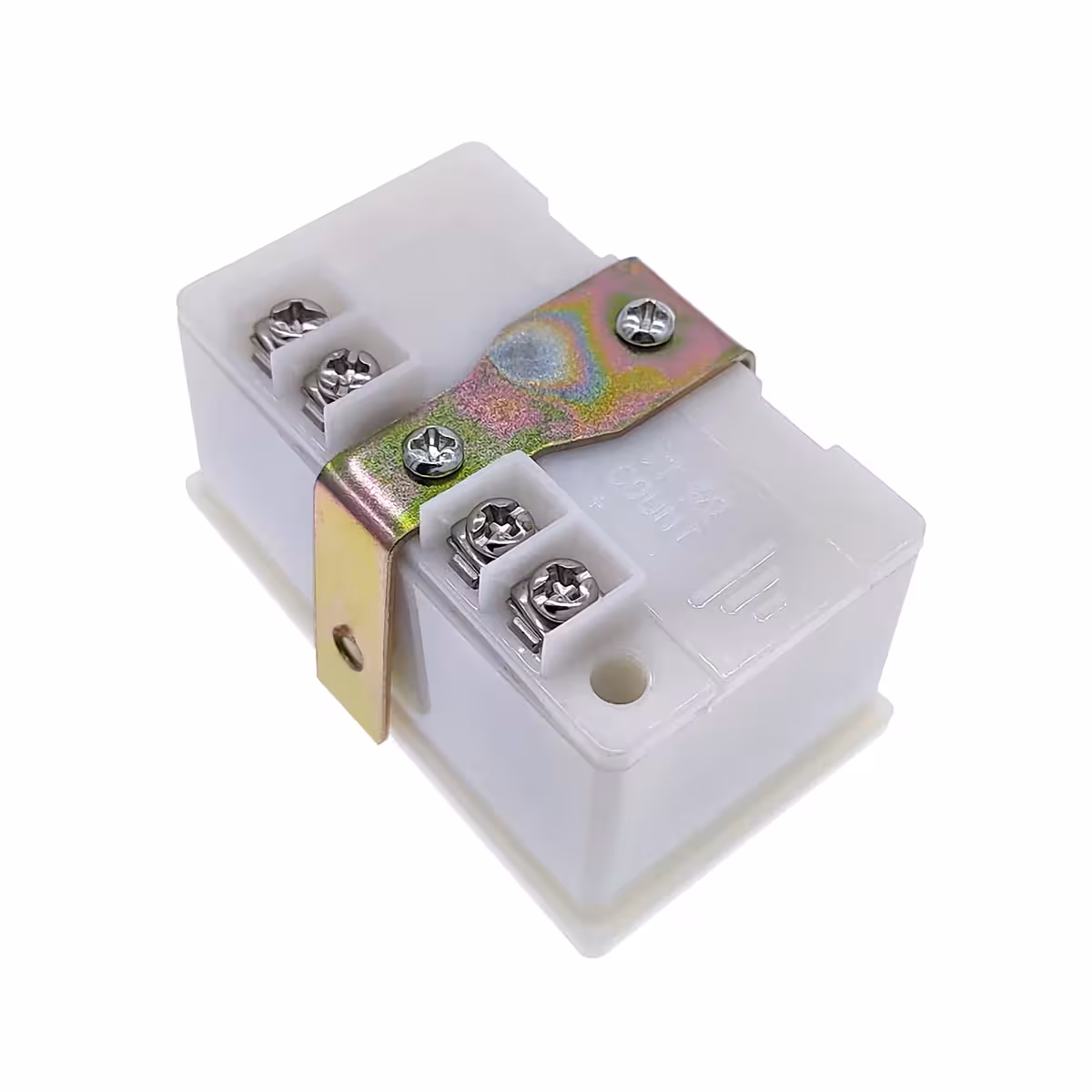

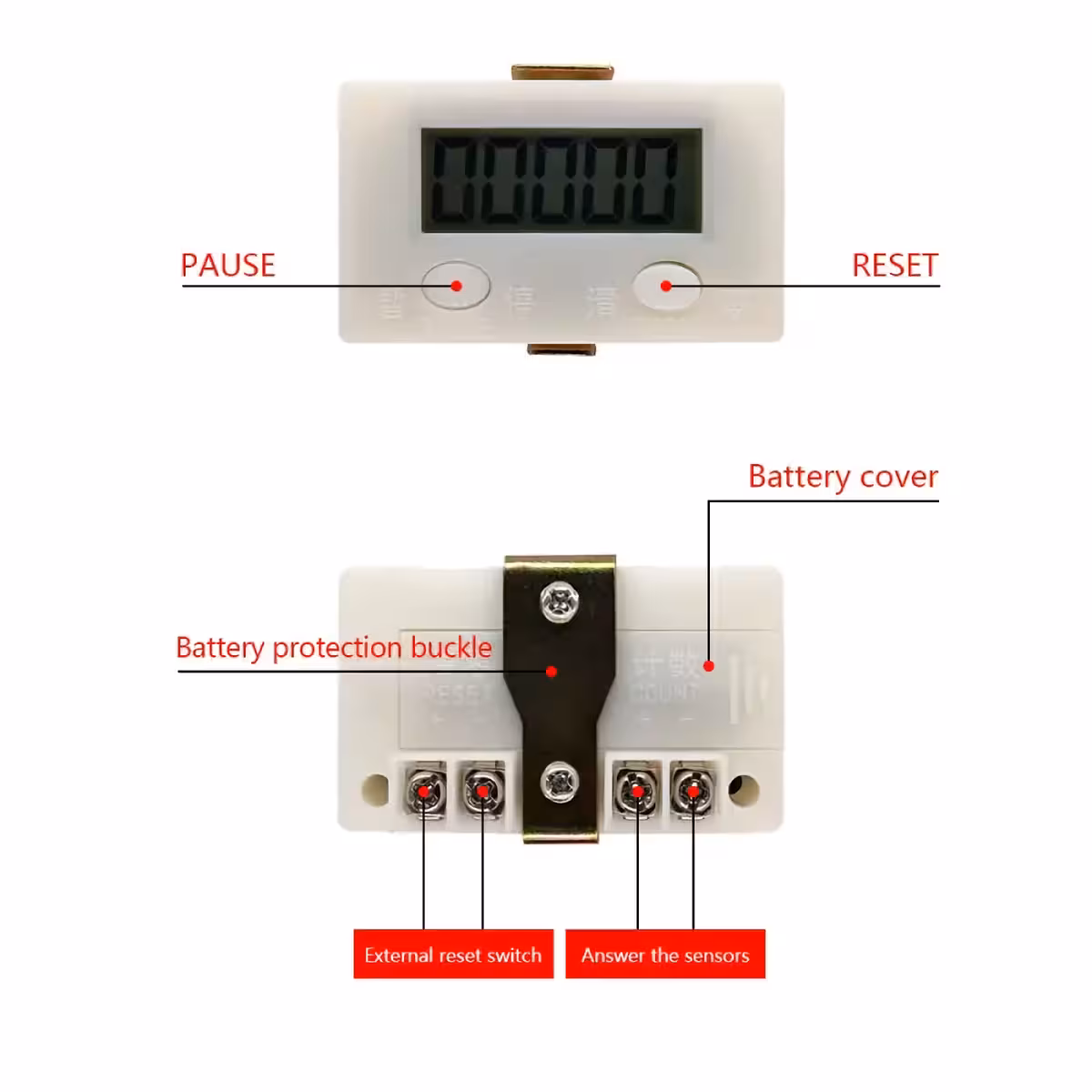

Na sprednji plošči se nahajata gumb POWER (dolg pritisk za vklop/izklop) in gumb RESET z namenskim kontaktom. Baterijo lahko zamenjate brez orodja, s preprostim drsnim pokrovom na zadnji strani.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Napajanje | Baterija tipa AA – R6 (ni priložena) |
| Življenjska doba baterije | 1–2 leti |
| Zaslon | 5-mestni, višina znakov 18 mm |
| Območje štetja | 00000 – 99999 |
| Maksimalna frekvenca impulzov | 30 impulzov/sekundo |
| Delovna temperatura | 0°C – 60°C |
| Material ohišja | Beli polikarbonat |
| Stopnja zaščite | IP40 |
| Odprtina za vgradnjo | 35 × 61 mm |
| Vgradna globina | 31 mm |
| Višina profila nad ploščo | 3 mm |
| Dimenzije okvirja | 37 × 63 mm |
| Dolžina kabla števca | 100 cm |
| Tip senzorja | Magnetni Reed, M12, Ø 12 mm |
| Dolžina senzorja | 58 mm |
| Navojni del senzorja | 40 mm |
| Dolžina kabla senzorja | 100 cm |
| Dimenzija disk magneta | 12 × 3 mm |

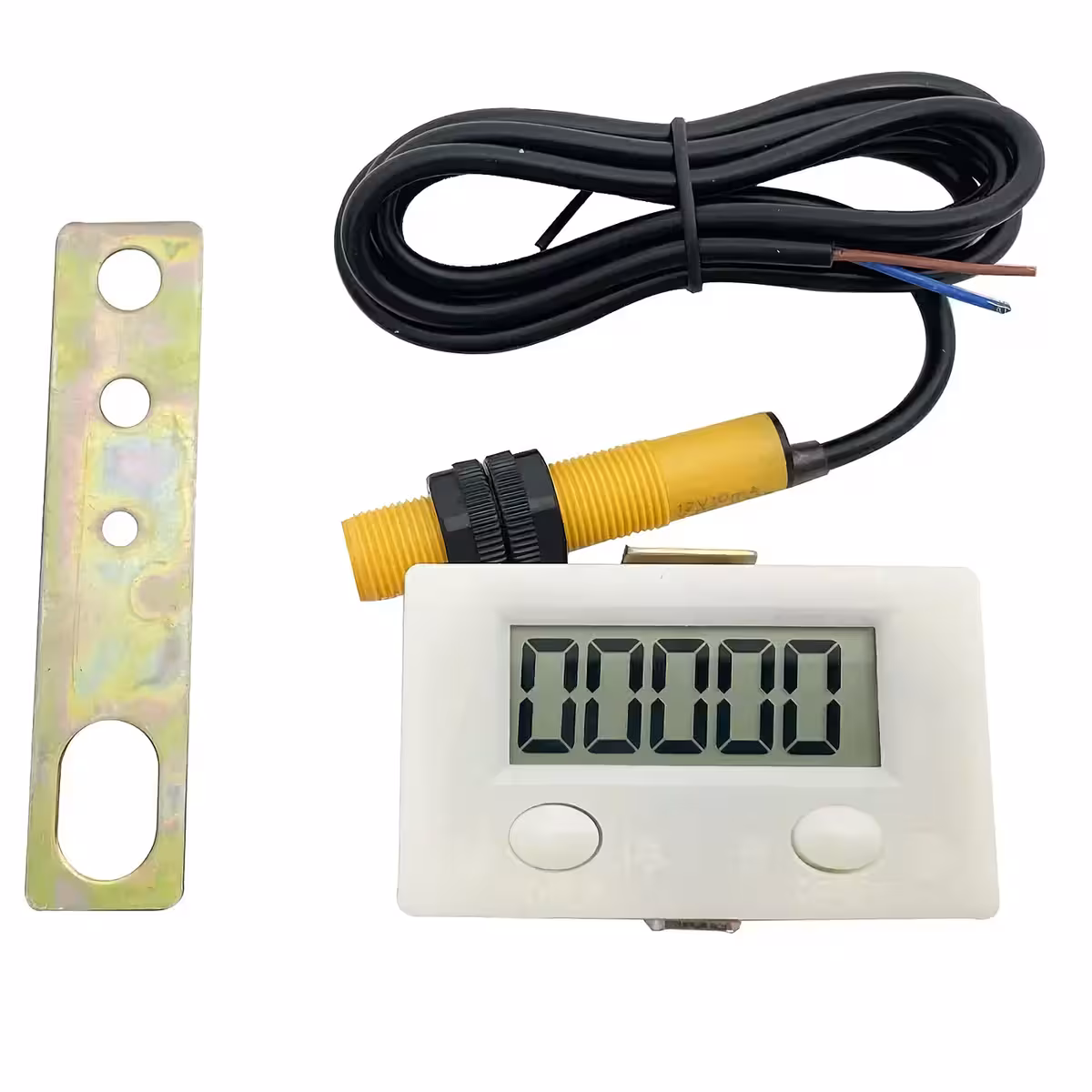

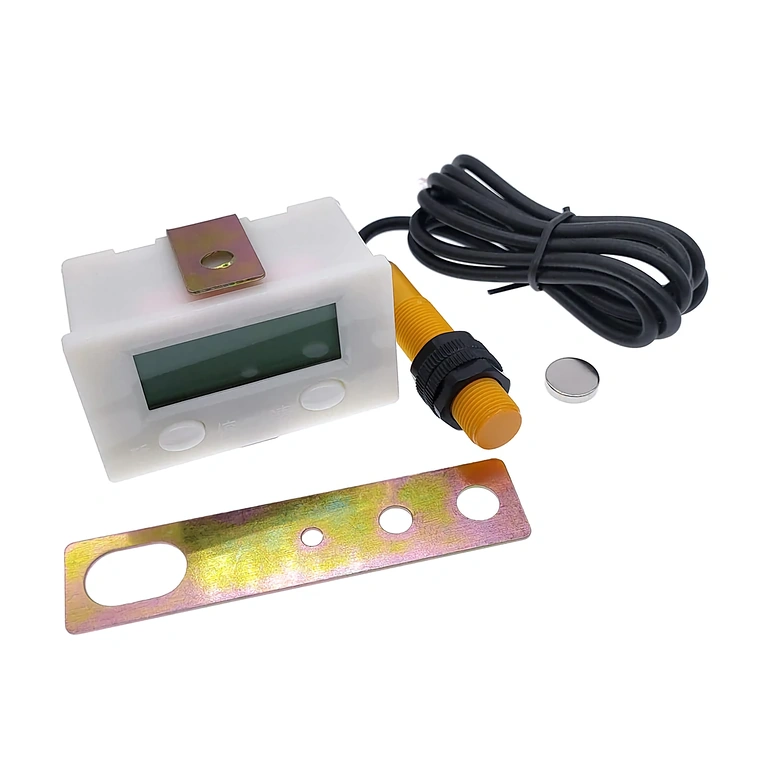

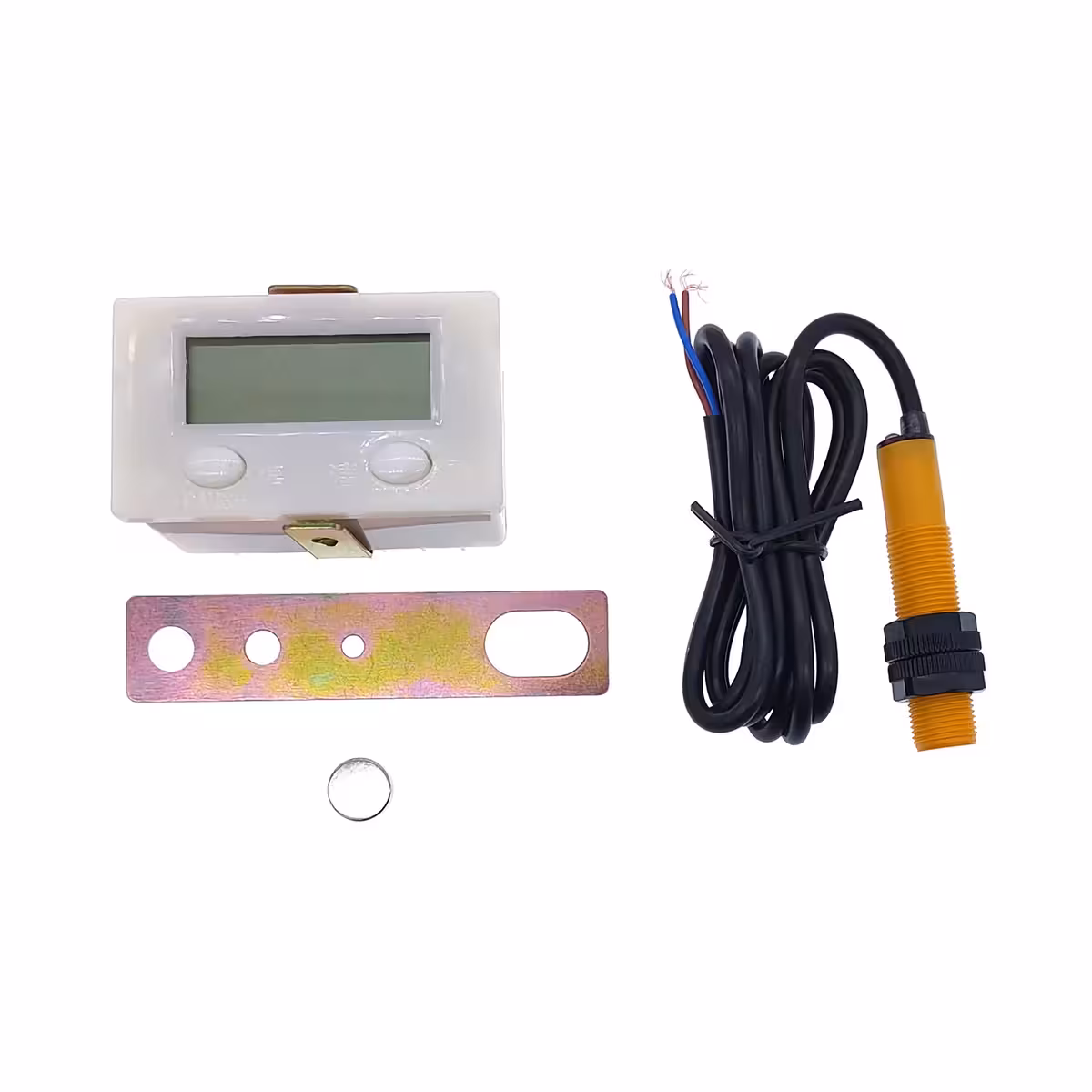

Vsebina kompleta
- Digitalni števec impulzov ZX-5DK
- Magnetni senzor z Reed ampulo (M12, Ø 12 mm) s 100 cm kablom
- Disk magnet (12 × 3 mm) za proženje senzorja
- Kovinska montažna ploščica
- 2 × pritrdilna matica za senzor
Pogosta vprašanja
Ali je baterija priložena?
Ne. Naprava deluje na baterijo tipa AA (R6), ki se vstavi pod drsni pokrov na zadnji strani. Predvidena življenjska doba baterije je 1–2 leti pri običajni uporabi.
Ali se lahko uporablja za štetje obiskovalcev pri vhodu v trgovino?
Da. Senzor namestite na okvir vrat, magnet pa na premični del vrat. Ob vsakem odprtju števec zabeleži dogodek — preprosto in brez vidnih napajalnih kablov.
Ali lahko šteje impulze iz električnega omrežja 220V AC?
Ne neposredno. Povežite breznapetostni kontakt vmesnega releja, ki je krmiljen z 220–240V AC, števec ZX-5DK pa priključite na ta kontakt. Sam senzor ne sme priti v stik z omrežno napetostjo.
Kaj se zgodi, ko števec doseže 99999?
Samodejno se ponastavi na 00000 in štetje se nadaljuje. Kadarkoli ga lahko ročno ponastavite s tipko RESET na sprednji plošči.
