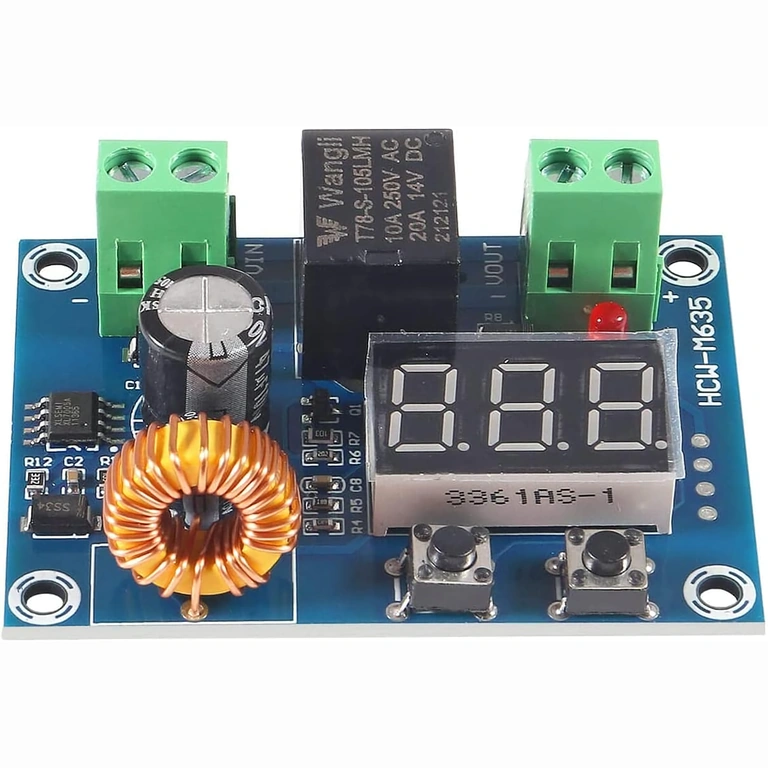

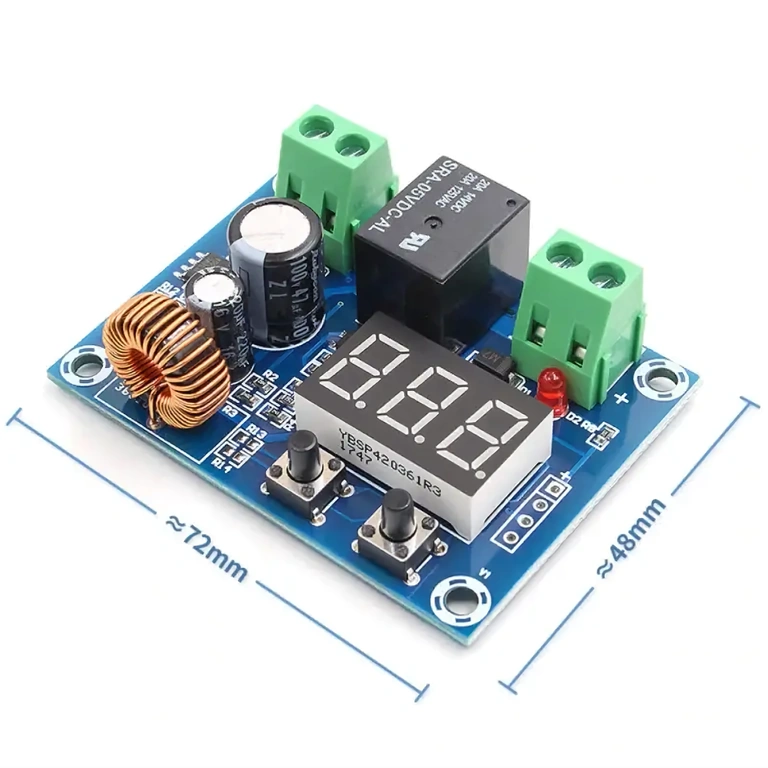

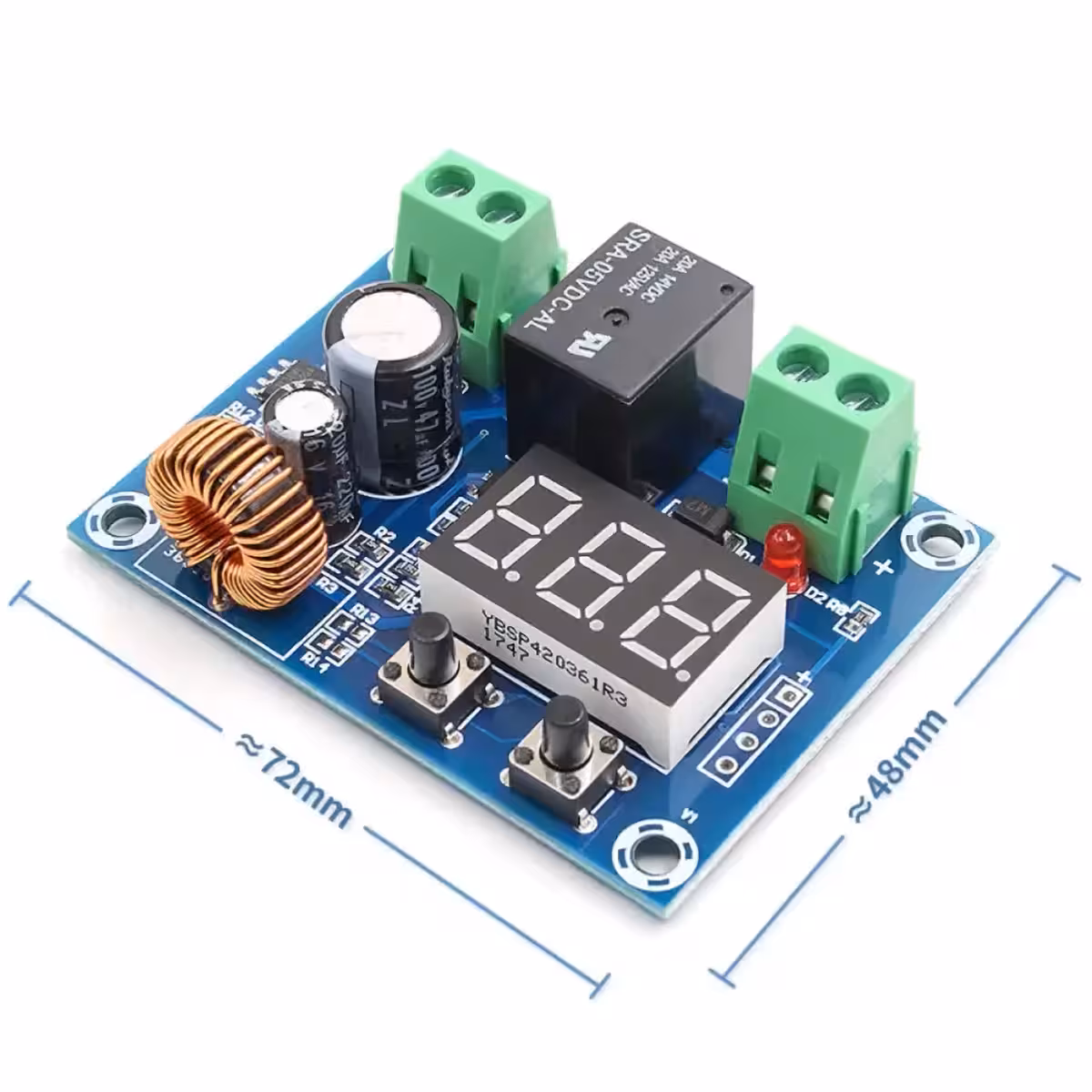

Modul za zaščito akumulatorja 12V–36V — samodejni izklop in ponovni vklop za popoln nadzor

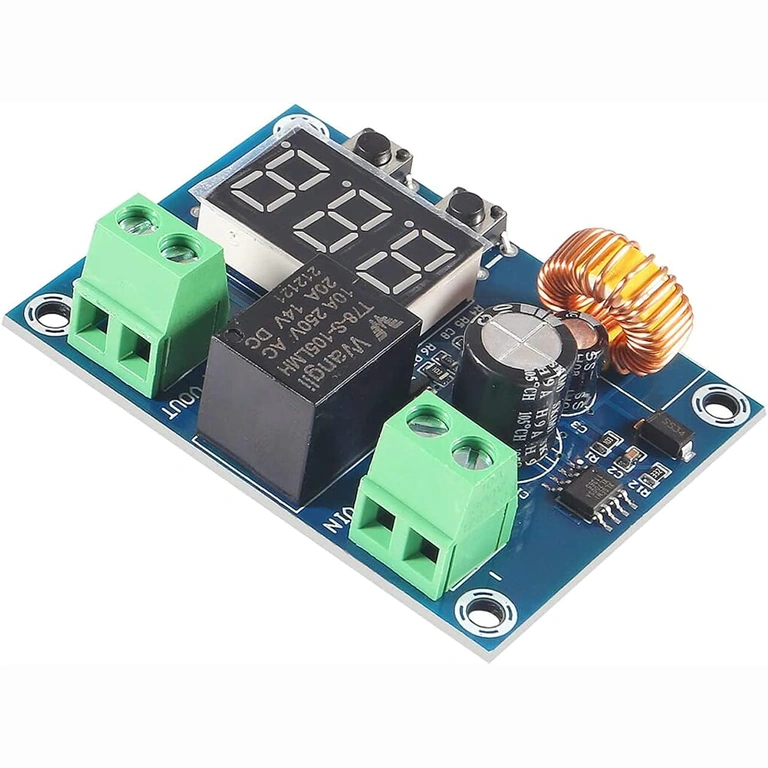

Popolnoma izpraznjen akumulator nikoli več ne doseže svoje prvotne kapacitete. To se pogosto zgodi v avtodomih, na čolnih, v solarnih sistemih ali pri vozilih, ki dlje časa mirujejo – in običajno to opazite prepozno. Modul za zaščito pred globokim praznjenjem posreduje, še preden pride do škode: samodejno odklopi porabnike, ko napetost pade pod nastavljeno mejo, in jih ponovno vklopi, ko je napetost spet ustrezna, brez vašega posredovanja.
Opomba: Naprava ne pretvarja napetosti – izhodna napetost je enaka vhodni. Največji podprti tok je 10A.
Zakaj izbrati ta model? (Ključne prednosti):
- Popolnoma samodejno delovanje — funkciji samodejnega izklopa (Auto Power-Off) in ponovnega vklopa (Auto Reconnect) delujeta brez ročnega posega; idealno za sisteme, ki so dlje časa brez nadzora.
- Natančnost nastavitve 0,1V — nastavite točno napetost, npr. 11,5V ali 22,8V; ključnega pomena za LiFePO4 in Li-Ion baterije, ki imajo ozko napetostno območje.
- Nativna združljivost z 12V, 24V in 36V DC — isti modul deluje v avtomobilu, solarnem sistemu ali z Li-Ion paketi brez potrebe po dodatnih predelavah.
- Nastavljiva histereza — preprečuje hitro preklapljanje, ki bi obremenilo rele; razliko za ponovni vklop nastavite točno po potrebah vašega sistema.
- Lastna poraba pod 1,5W — modul je izjemno varčen in ne prazni akumulatorja po nepotrebnem.
Podrobnosti in zmogljivost

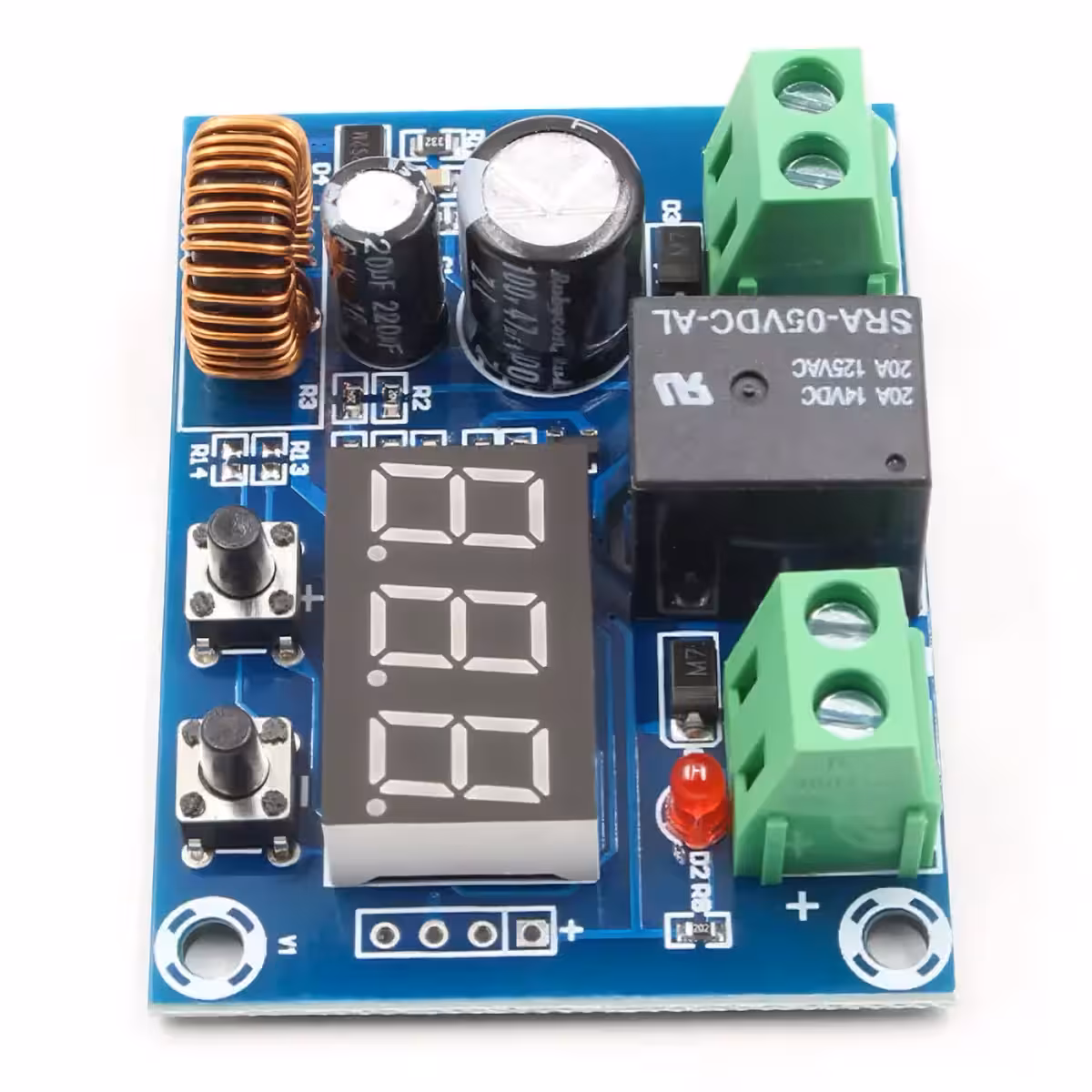

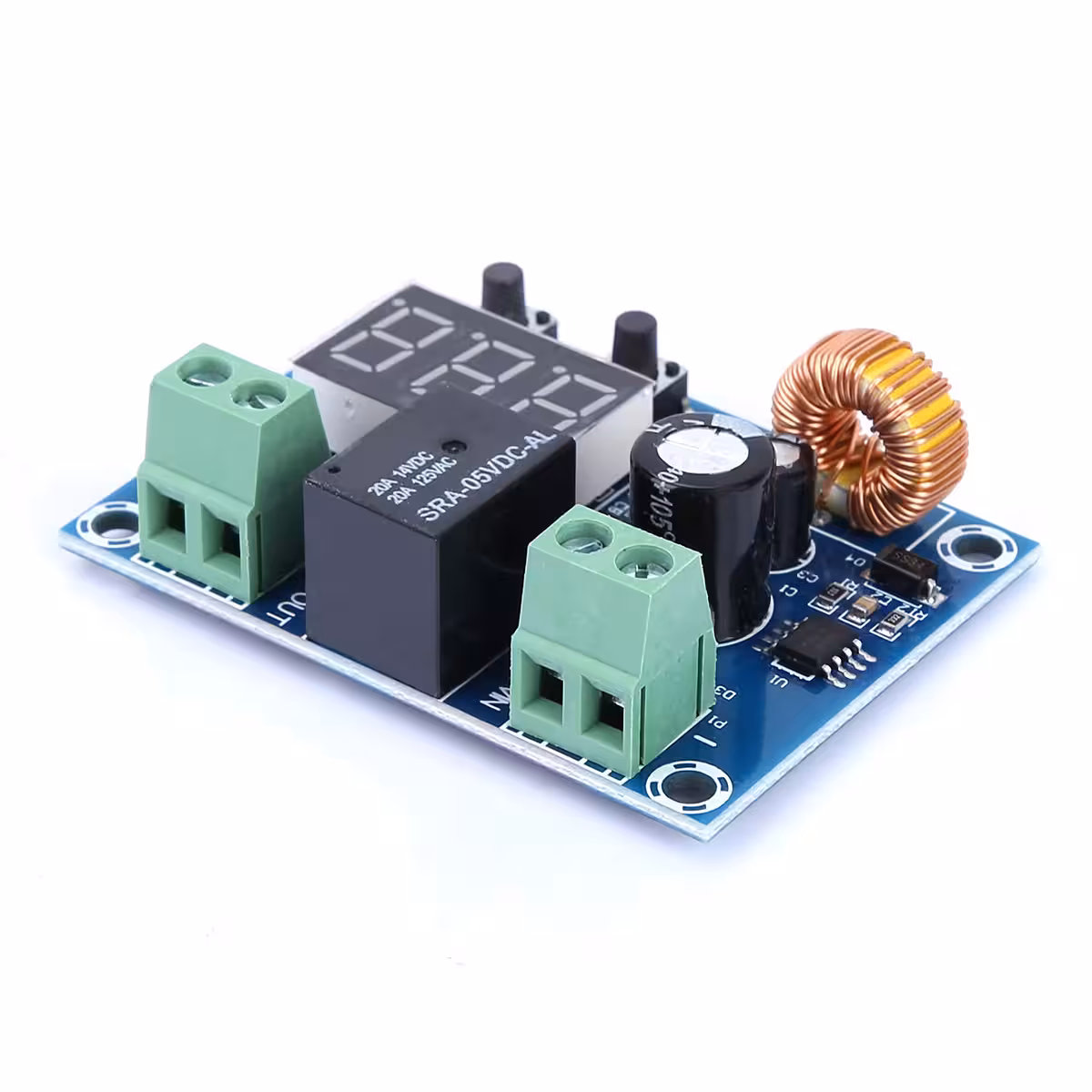

Modul za zaščito pred praznjenjem uporablja zmogljiv rele, ki ga krmili namenski mikrokontroler. Ta v realnem času meri napetost vira, priključenega na priključek VIN. Ko napetost pade pod nastavljeno mejno vrednost (z natančnostjo 0,1V), rele prekine tokokrog in porabnik na priključku VOUT se takoj izklopi. Samodejni ponovni vklop se izvede, ko napetost preseže vsoto nastavljene mejne vrednosti in nastavljene histereze, kar preprečuje hitro in nepotrebno preklapljanje. Največji dovoljeni tok je 10A, kar zadostuje za širok spekter porabnikov: DC motorje, LED trakove, krmilnike polnjenja, razsvetljavo in drugo.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Vhodna napetost | 12V – 36V DC |
| Izhodna napetost | Enaka vhodni napetosti |
| Največji tok | 10A |
| Natančnost nastavitve | 0,1V |
| Lastna poraba | Največ 1,5W |
| Dimenzije | 57 × 42 × 19 mm |
| Teža | 28g |
| Združljivost sistemov | 12V, 24V, 36V DC |
| Uporaba | Avtomobili, solarni sistemi, akumulatorji, DC sistemi |
Navodila za programiranje in uporabo

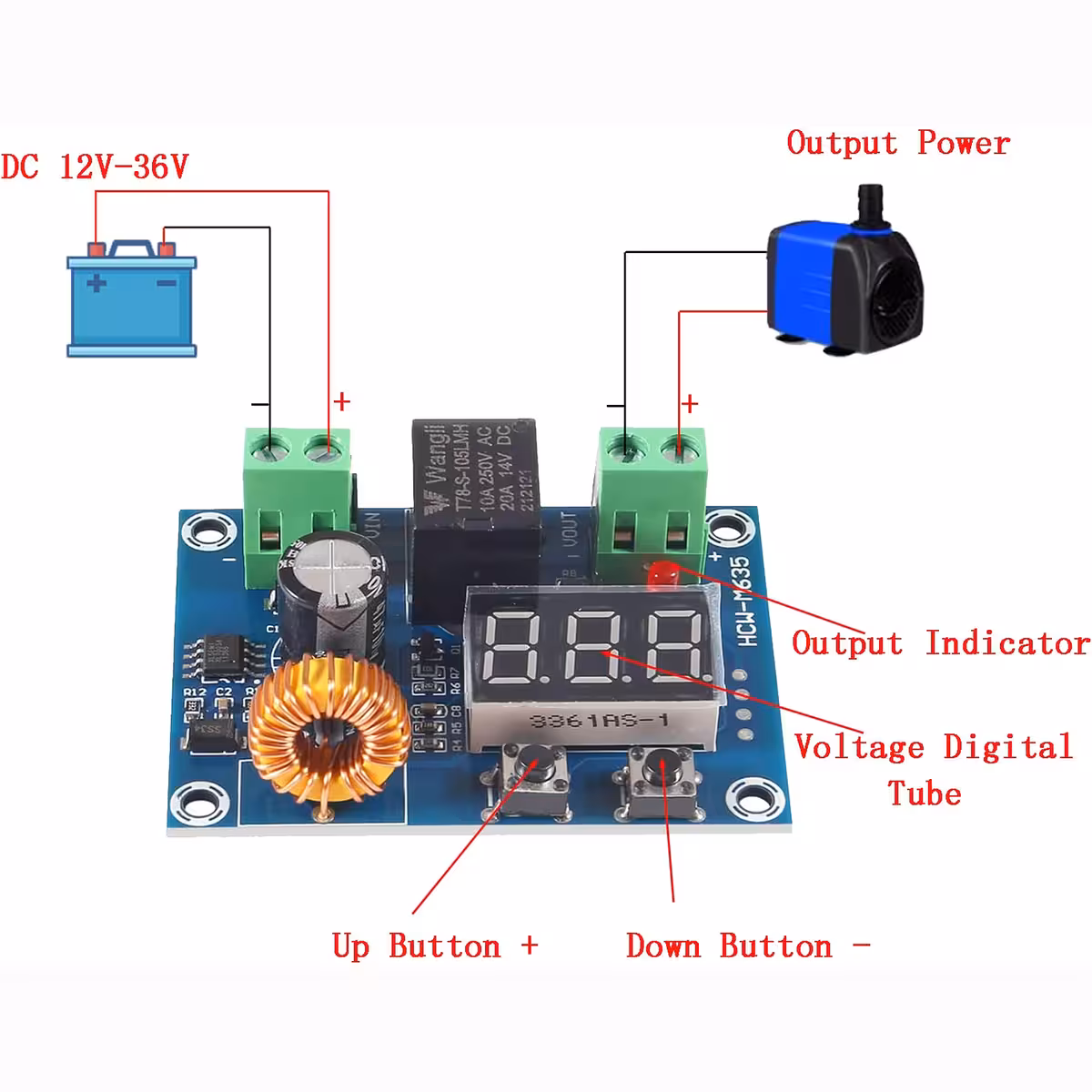

- Pozitivni in negativni pol akumulatorja povežite na priključek VIN na modulu (upoštevajte polarnost).
- Porabnik (motor, žarnica, krmilnik itd.) povežite na priključek VOUT.
- Pritisnite in držite levi gumb za vstop v način nastavitve napetosti izklopa — s kratkimi pritiski nastavite želeno vrednost (npr. 11,5V za 12V akumulator).
- Pritisnite in držite desni gumb za nastavitev histereze (dodatna napetost, potrebna za ponovni vklop, npr. 1V).
- Potrdite nastavitve — rele bo samodejno izklopil porabnika, ko napetost pade pod mejo, in ga ponovno vklopil, ko se napetost vrne na optimalno raven.
Vsebina paketa
- 1x Modul za zaščito akumulatorja 12V–36V 10A
Pogosta vprašanja
Ali je modul združljiv z LiFePO4 in Li-Ion baterijami?
Da, modul je združljiv z vsemi tipi akumulatorjev z nazivno napetostjo med 12V in 36V, vključno z LiFePO4, Li-Ion, AGM in svinčenimi akumulatorji, saj se mejna vrednost zaščite nastavi ročno z natančnostjo 0,1V.
Ali se lahko uporablja za off-grid solarne sisteme?

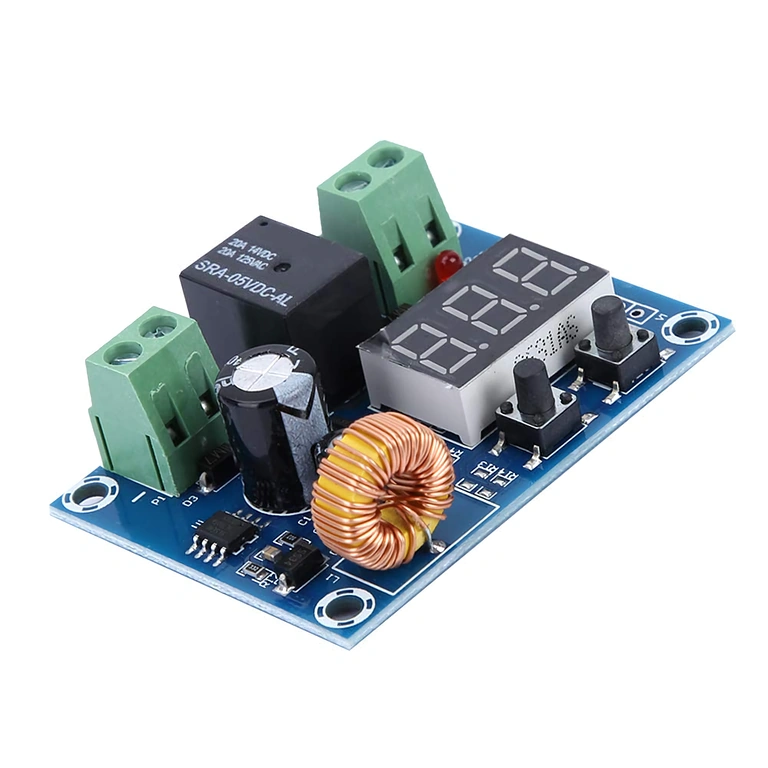

Da, idealen je za samostojne solarne sisteme. Ščiti solarni akumulator pred globokim praznjenjem v obdobjih, ko proizvodnja energije ne zadostuje za potrebe porabnikov.
Kaj se zgodi, če tok porabnika preseže 10A?
Prekoračitev največjega toka 10A lahko poškoduje notranji rele. Za porabnike z večjo močjo priporočamo uporabo zunanjega močnostnega releja, ki ga krmili izhodni signal modula.
Ali modul deluje pri 24V ali 36V brez predelav?
Da, modul nativno podpira vhodne napetosti med 12V in 36V DC. Nobene strojne predelave niso potrebne – le ponovno konfigurirajte mejno vrednost izklopa glede na nazivno napetost vašega akumulatorja.
Ali se nastavitve shranijo po izpadu napajanja?
Da, nastavljene vrednosti za napetost izklopa in histerezo se shranijo v nehlapni pomnilnik modula in ostanejo aktivne tudi po prekinitvi napajanja.
