LCR-T7 ESR merilnik – avtomatski tester, ki v trenutku prepozna vsako elektronsko komponento
Imate na mizi neznano komponento in ne veste, čemu služi? Ali želite hitro preveriti, ali je elektrolitski kondenzator še uporaben? LCR-T7 to stori namesto vas – brez zapletenih nastavitev in ugibanja. Komponento preprosto vstavite, pritisnete gumb in rezultat se prikaže na barvnem TFT zaslonu.
Opomba: NE priključujte napolnjenih kondenzatorjev. Pred testiranjem se prepričajte, da so vse komponente popolnoma izpraznjene, da preprečite poškodbe naprave. Baterijo napolnite, ko napetost pade pod 3V.
Zakaj izbrati model LCR-T7? (Ključne prednosti):
- Samodejno zaznavanje brez nastavitev — komponento vstavite v katero koli od 3 sponk, tester pa samodejno prepozna, ali gre za tranzistor, kondenzator, upor, diodo ali tuljavo.
- Merjenje ESR v realnem času — vrednost ekvivalentne serijske upornosti (ESR) vam takoj pove, ali je elektrolitski kondenzator funkcionalen ali dotrajan, brez potrebe po dodatni opremi.
- Široka podpora komponent — NPN/PNP, N-kanalni/P-kanalni MOSFET, IGBT, JFET, triaki, Zener diode do 30V, kondenzatorji 25pF–100mF, upori 0.01Ω–50MΩ.

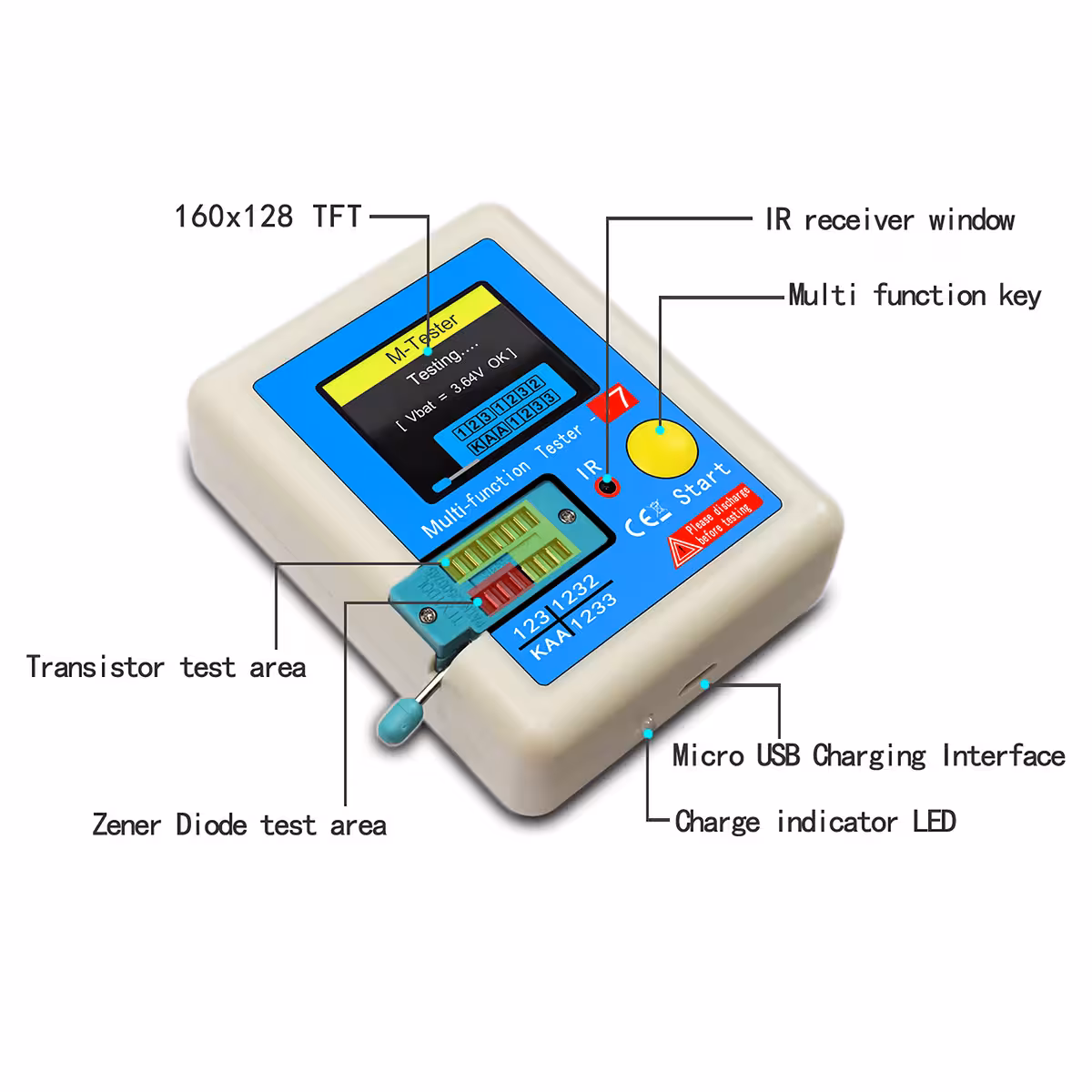

- Barvni TFT zaslon 160×128 — prikazuje simbol komponente in vse pomembne parametre, ne le surove vrednosti.

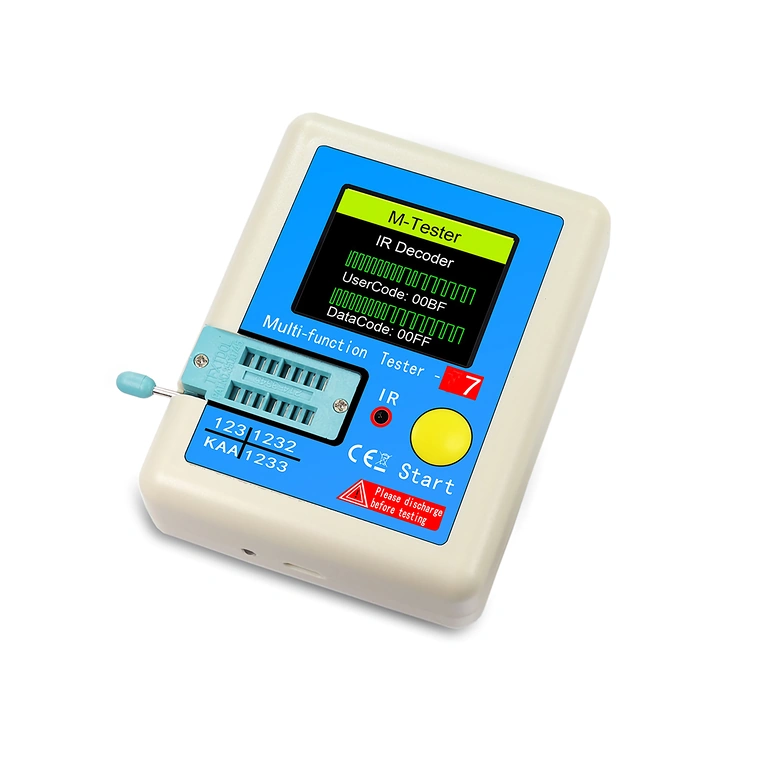

- IR dekodiranje za daljinske upravljalnike — analizira infrardeče signale televizijskih in gospodinjskih daljincev, kar je nepogrešljivo v vsakem servisu.
- Polnjenje preko micro-USB — pozabite na menjavo baterij; napravo napolnite preko katerega koli 5V vira, vključno z USB vhodom na računalniku.
- Samodejna kalibracija ob vsakem vklopu — meritve ostajajo natančne ne glede na temperaturo ali delovne pogoje.
- Samodejni izklop — naprava se ob neuporabi sama izklopi, kar podaljša življenjsko dobo baterije.
Podrobnosti in zmogljivost
Ob vsakem vklopu LCR-T7 izvede interno samokalibracijo, kar zagotavlja, da naprave ni treba ročno nastavljati, rezultati pa so zanesljivi v vsakem trenutku. Območje merjenja kondenzatorjev zajema vse od 25pF (majhni keramični kondenzatorji) do 100mF (zmogljivi elektrolitski kondenzatorji), pri čemer se hkrati prikažeta kapacitivnost in ESR vrednost. Induktivnost se meri v območju od 0.01mH do 20H, kar zadostuje za testiranje dušilk in manjših transformatorjev. Funkcija IR dekodiranja zaokroži celoto in spremeni LCR-T7 v vsestransko orodje za vsakega elektronika.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Model | LCR-T7 |
| Zaslon | Barvni TFT 160 × 128 slikovnih pik |
| Napajanje | Polnilna Li-Ion baterija (micro-USB, 5V) |
| Merjenje kondenzatorjev | 25pF – 100mF |
| Merjenje ESR | Da (prikazano hkrati s kapacitivnostjo) |
| Merjenje upornosti | 0.01Ω – 50MΩ |
| Merjenje induktivnosti | 0.01mH – 20H |
| Zener diode | Prebojna napetost do 30V |
| Zaznane komponente | NPN/PNP, MOSFET (N/P), IGBT, JFET, triak, dioda, Zener dioda, kondenzator, upor, tuljava |
| IR funkcija | Dekodiranje signala infrardečega daljinskega upravljalnika |
| Samodejna kalibracija | Da, ob vsakem vklopu |
| Samodejni izklop | Da |

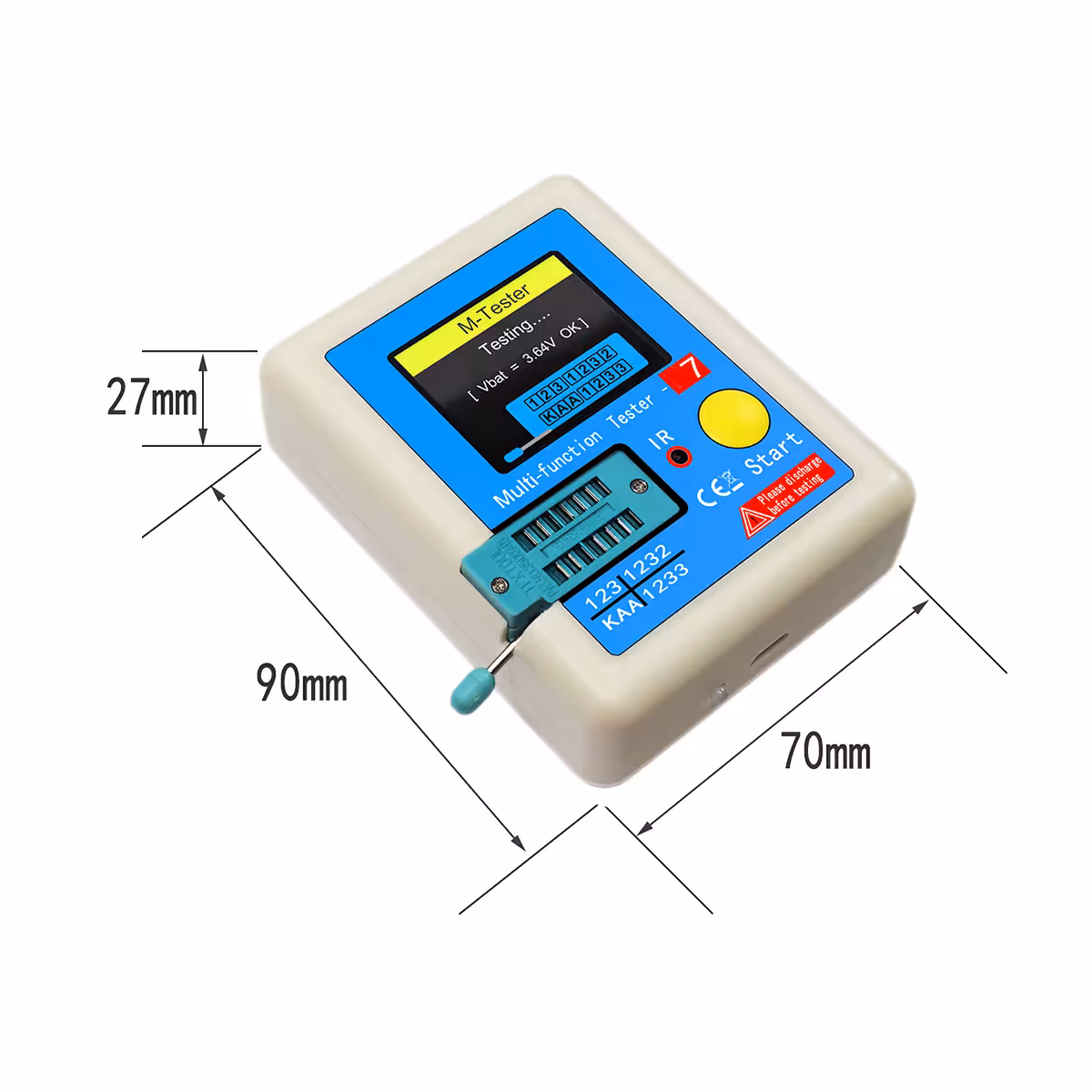

| Dimenzije | 90 × 70 × 27 mm |
| Teža | 84 g |

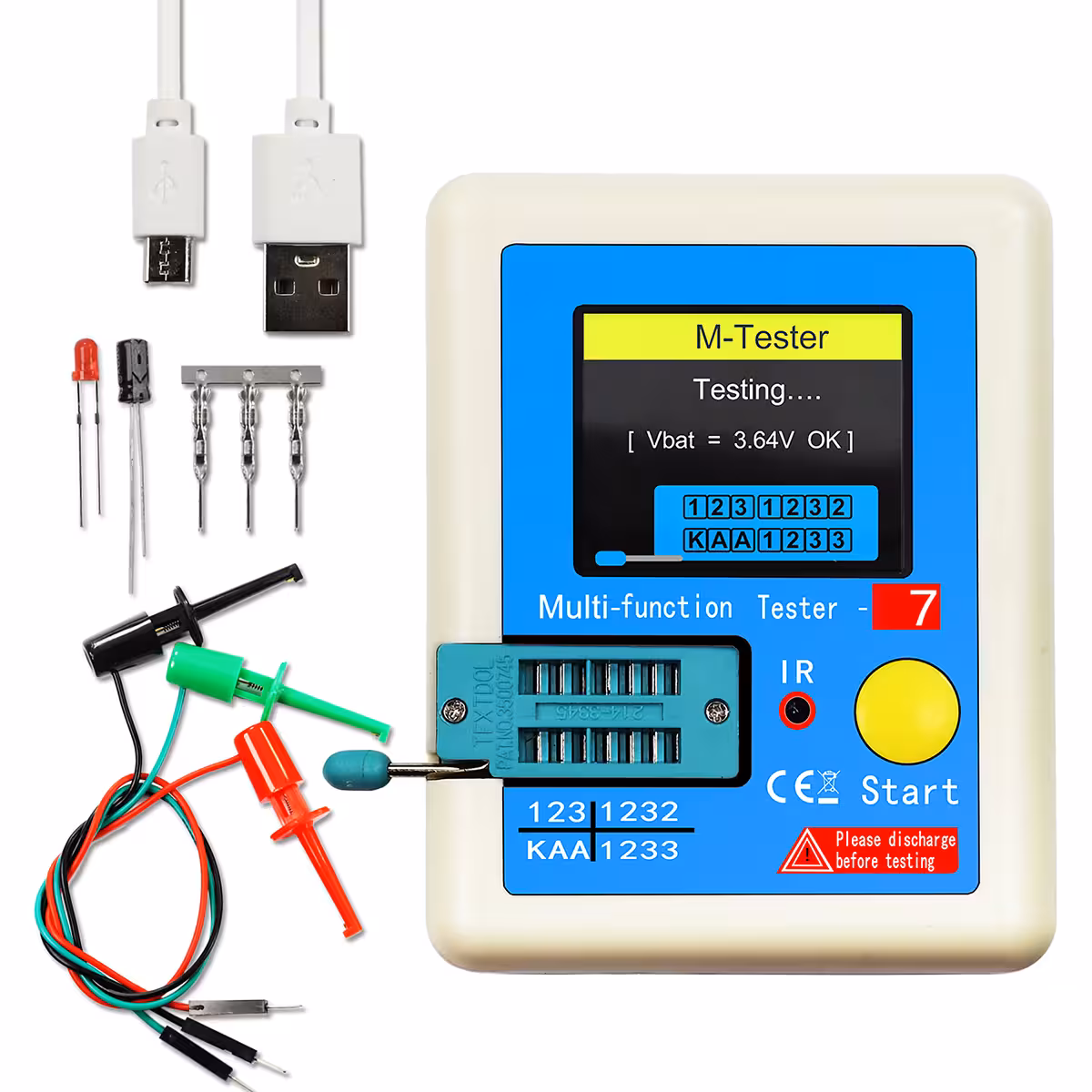

Vsebina paketa
- 1 × Tester elektronskih komponent LCR-T7
- 1 × Komplet elektronskih komponent za testiranje
- 1 × Napajalni kabel micro-USB
- 3 × Testne sponke
Pogosta vprašanja
Ali lahko LCR-T7 meri ESR elektrolitskih kondenzatorjev?
Da. Vrednost ESR prikaže hkrati s kapacitivnostjo, kar je ključno za ugotavljanje, ali je kondenzator v napajalniku ali na matični plošči še vedno brezhiben ali pa ga je treba zamenjati.
Ali moram komponento pred testiranjem odstraniti iz vezja?
Da, priporočljivo je testiranje komponent, ki so izven vezja. Druge komponente, vezane vzporedno, lahko vplivajo na meritev in povzročijo napačne rezultate.

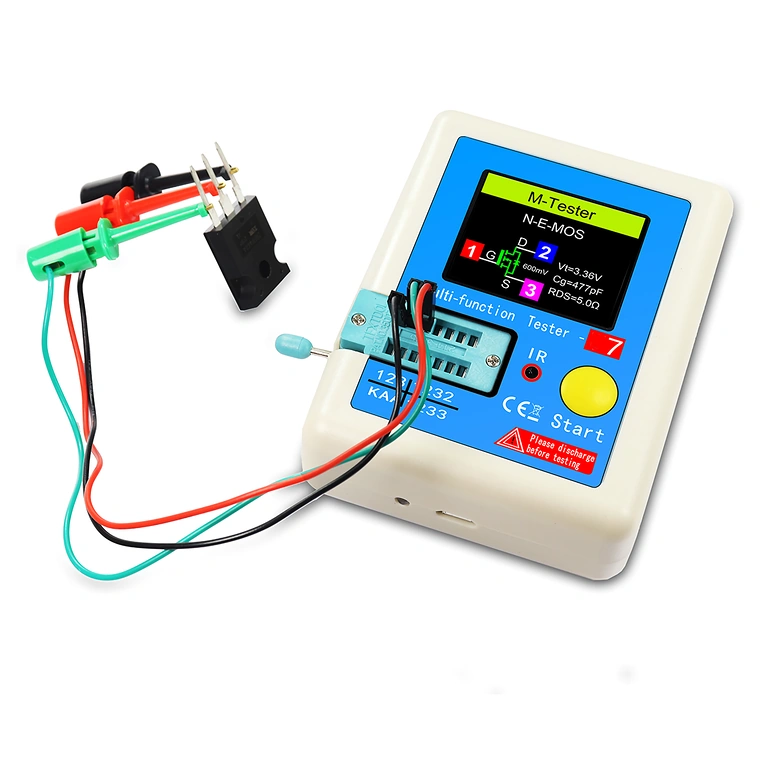

Katere vrste tranzistorjev samodejno prepozna?
Prepozna bipolarne NPN in PNP tranzistorje, N-kanalne in P-kanalne MOSFET-e, IGBT, JFET in triake. Prikazuje razporeditev nožic (baza, kolektor, emitor ali gate, drain, source) in glavne parametre vsake komponente.
Ali IR funkcija deluje z vsakim daljinskim upravljalnikom?
Deluje s standardnimi IR protokoli, ki se uporabljajo v televizijskih in gospodinjskih daljinskih upravljalnikih. Združljivost se lahko razlikuje pri lastniških ali manj pogostih protokolih.
