PWM krmilnik 5V–24V 8A — nadzor frekvence, impulzov in hitrosti v enem modulu
Potrebujete natančno regulacijo hitrosti motorja, generiranje signala ali avtomatizacijo časovno določenih zaporedij? PWM krmilni modul 5V–24V 8A vse to opravi brez programske opreme, računalnika ali zapletenih nastavitev. Dva načina delovanja — PWM in PULSE — pokrivata vse od hitrega prototipiranja do ponovljivih industrijskih aplikacij.

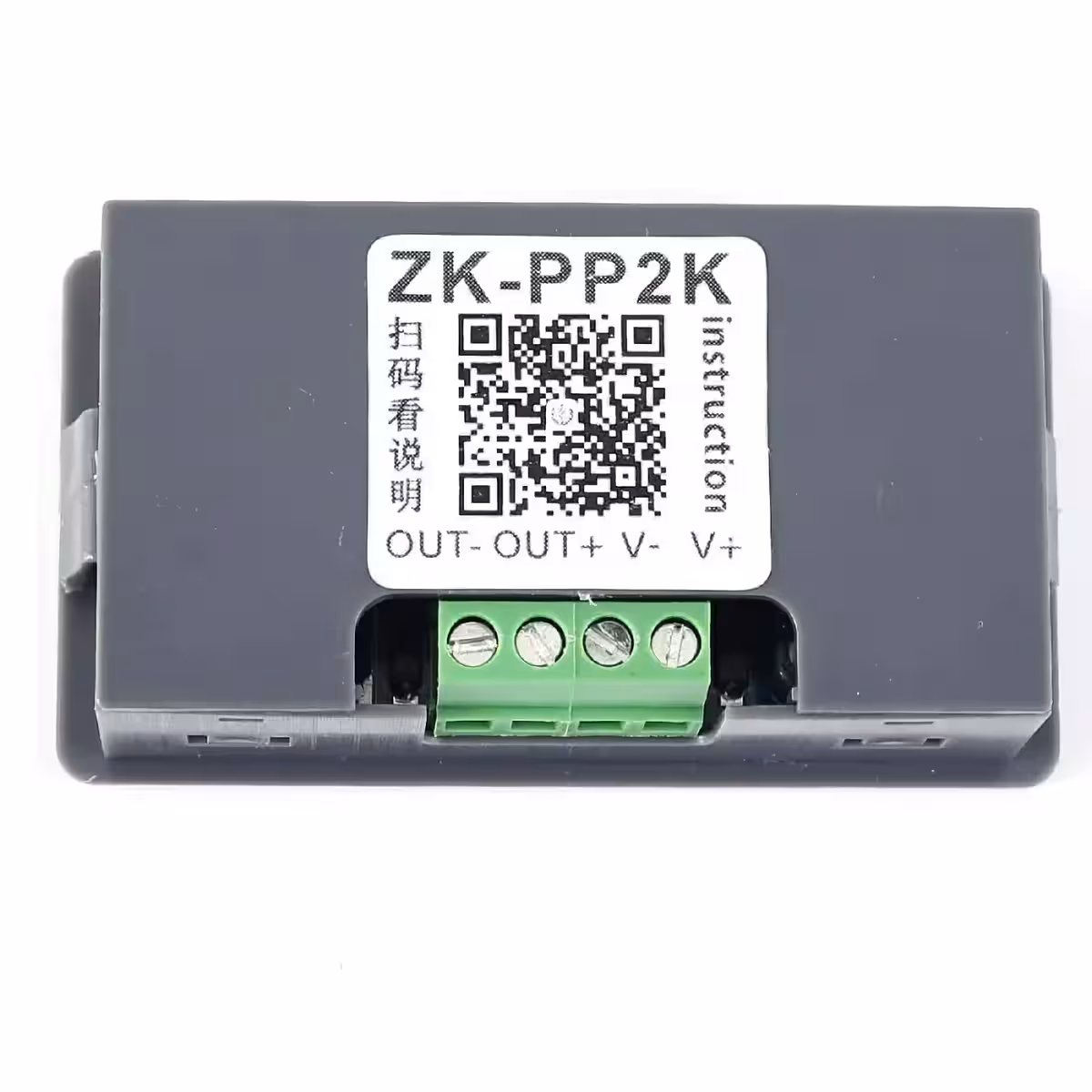

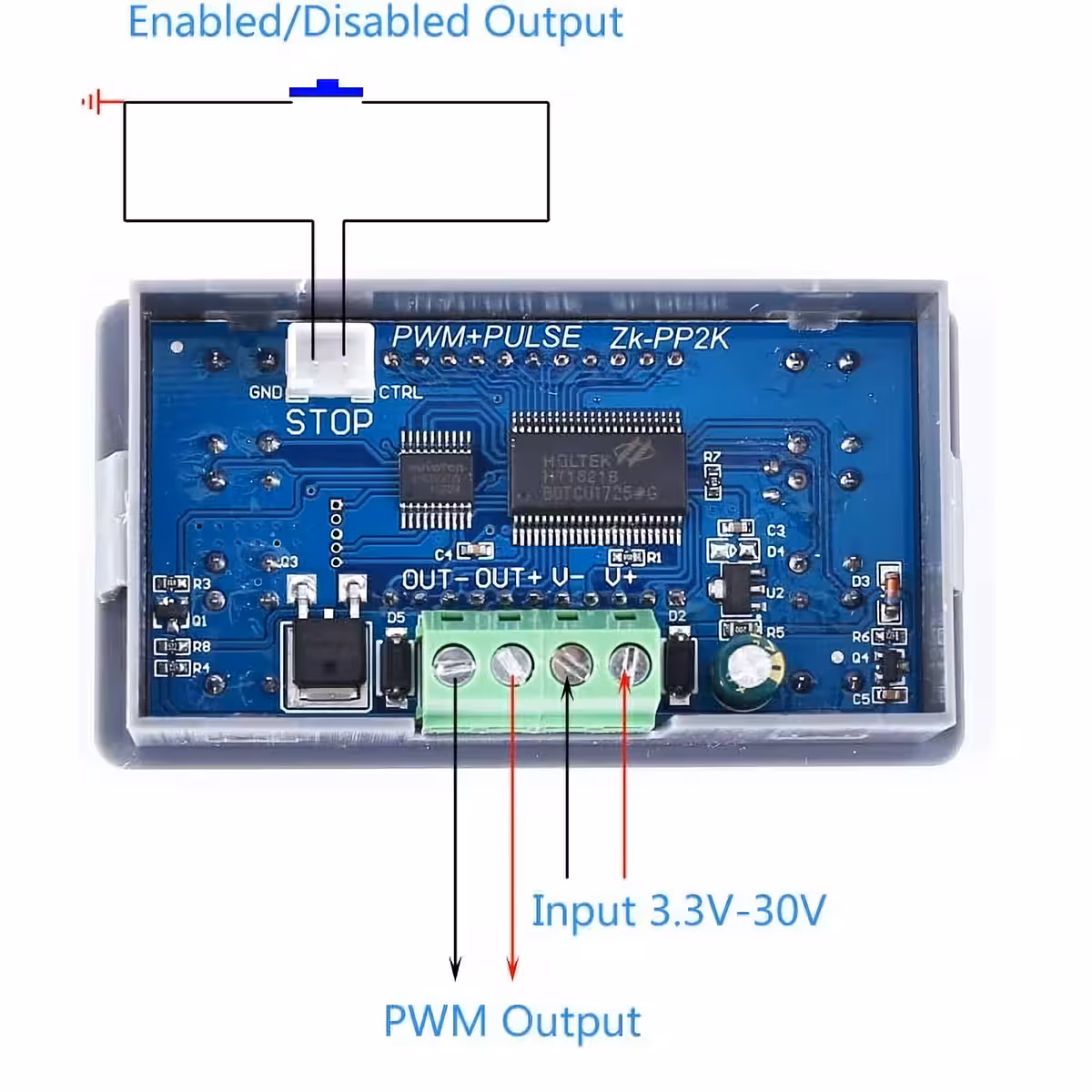

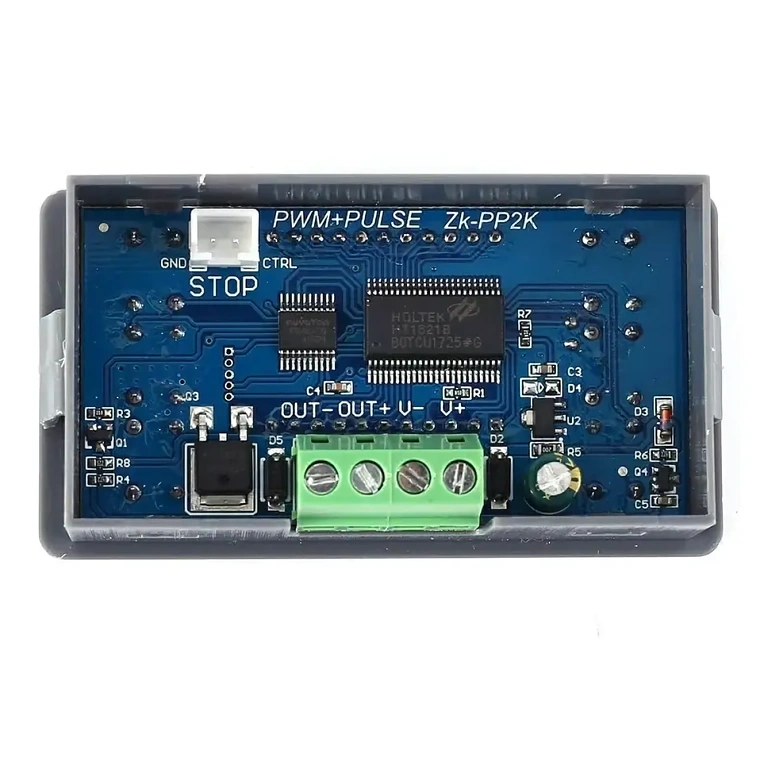

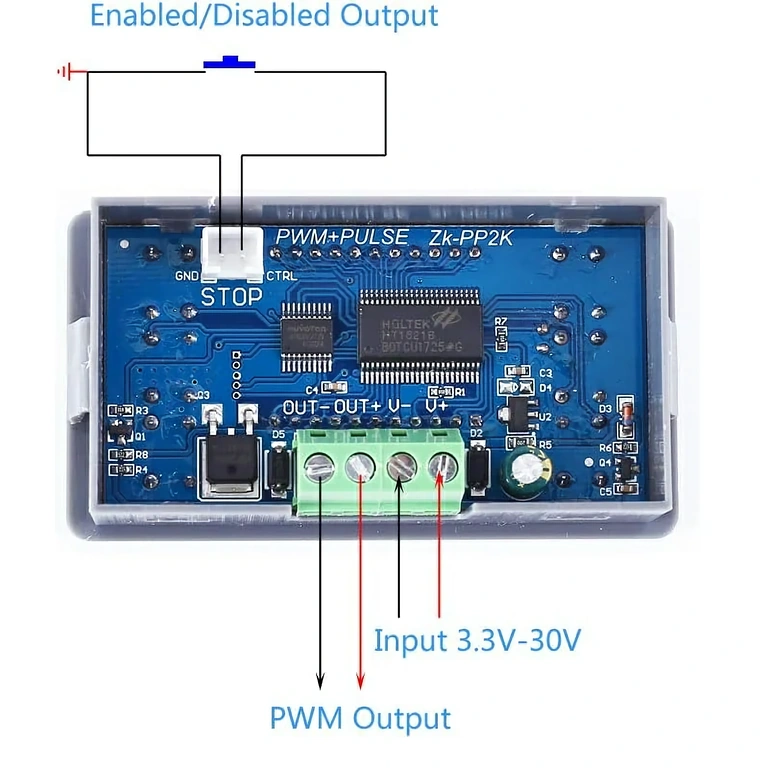

Opomba: Modul podpira napajanje DC 3,3V–30V, vendar za krmiljenje motorjev ali drugih porabnikov pod obremenitvijo priporočamo nazivno območje 5V–24V, pri čemer ne prekoračite mejne vrednosti 8A na izhodu.
Zakaj izbrati ta model? (Ključne prednosti):
- Nastavljiva frekvenca 1Hz–150KHz — od počasnih časovnih zamikov do hitrih signalov za krmiljenje brezkrtačnih motorjev ali nizkofrekvenčnih RF aplikacij
- Delovni cikel (Duty cycle) 0–100 % s finim korakom — popoln izklop ali polna moč z možnostjo poljubne vmesne nastavitve
- Ciklični časovnik z natančnostjo 0,001 sekunde — nastavite trajanje vklopa (ON), izklopa (OFF), zakasnitev zagona in točno število impulzov (1–9999 ali neskončno)
- Izhodni tok 8A — dovolj zmogljiv za srednje močne DC motorje, 12V/24V elektroventile ali LED trakove do 192W pri 24V

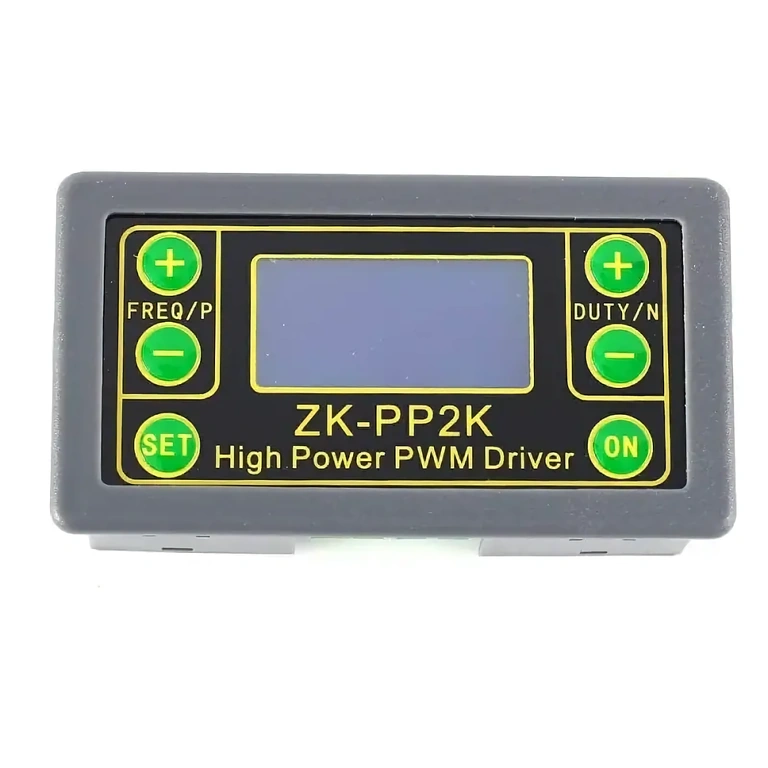

- Neposredno programiranje na modulu — namenski gumbi in vgrajen LCD zaslon; ne potrebujete gonilnikov, prenosnika ali knjižnic
- Nevolatilni pomnilnik — ob ponovnem zagonu modul ohrani vse nastavitve
- Temperaturno območje −20°C … +85°C — zanesljivo delovanje v delavnici, na prostem ali v krmilnih omarah
Podrobnosti in zmogljivost
V načinu PWM neodvisno nastavljate frekvenco in delovni cikel — izhod ostane neprekinjeno aktiven, kar je idealno za regulacijo hitrosti DC motorjev ali stabilno zatemnitev LED svetil. V načinu PULSE določite celotno zaporedje: širino pozitivnega in negativnega impulza, zakasnitev pred zagonom in skupno število ciklov. Po končanem zaporedju se izhod samodejno vrne na 0V — brez potrebe po nadzoru ali ročnem posegu.

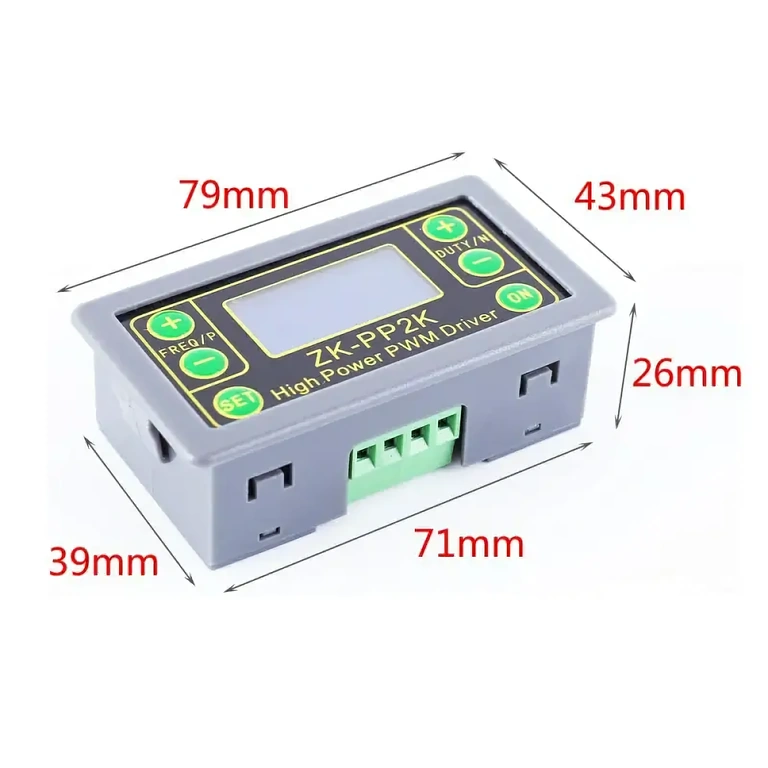

Preklop med načinoma izvedete z dolgim pritiskom na gumb SET, stanje izhoda pa vizualno potrdi indikator OUT. Dimenzije 79 × 43 × 26 mm omogočajo enostavno vgradnjo v ohišja ali nadzorne plošče.
| Parameter | Vrednost / Podrobnosti |
|---|---|
| Napajalna napetost | DC 3,3V – 30V |
| Priporočena delovna napetost | DC 5V – 24V |
| Maksimalni izhodni tok | 8A |
| Frekvenčno območje PWM | 1Hz – 150KHz |
| Delovni cikel (Duty Cycle) | 0,00 % – 100 % |
| Širina pozitivnega / negativnega impulza | 0,000s – 9999s |
| Zakasnitev zagona (delay) | 0,000s – 9999s |
| Število impulzov | 1 – 9999 ali neskončno (—-) |
| Načini delovanja | PWM (frekvenca + duty cycle) / PULSE (časovnik + impulzi) |
| Delovna temperatura | −20°C … +85°C |
| Delovna vlažnost | 0% – 95% RH (brez kondenzacije) |
| Dimenzije | 79 × 43 × 26 mm |
Navodila za programiranje in uporabo

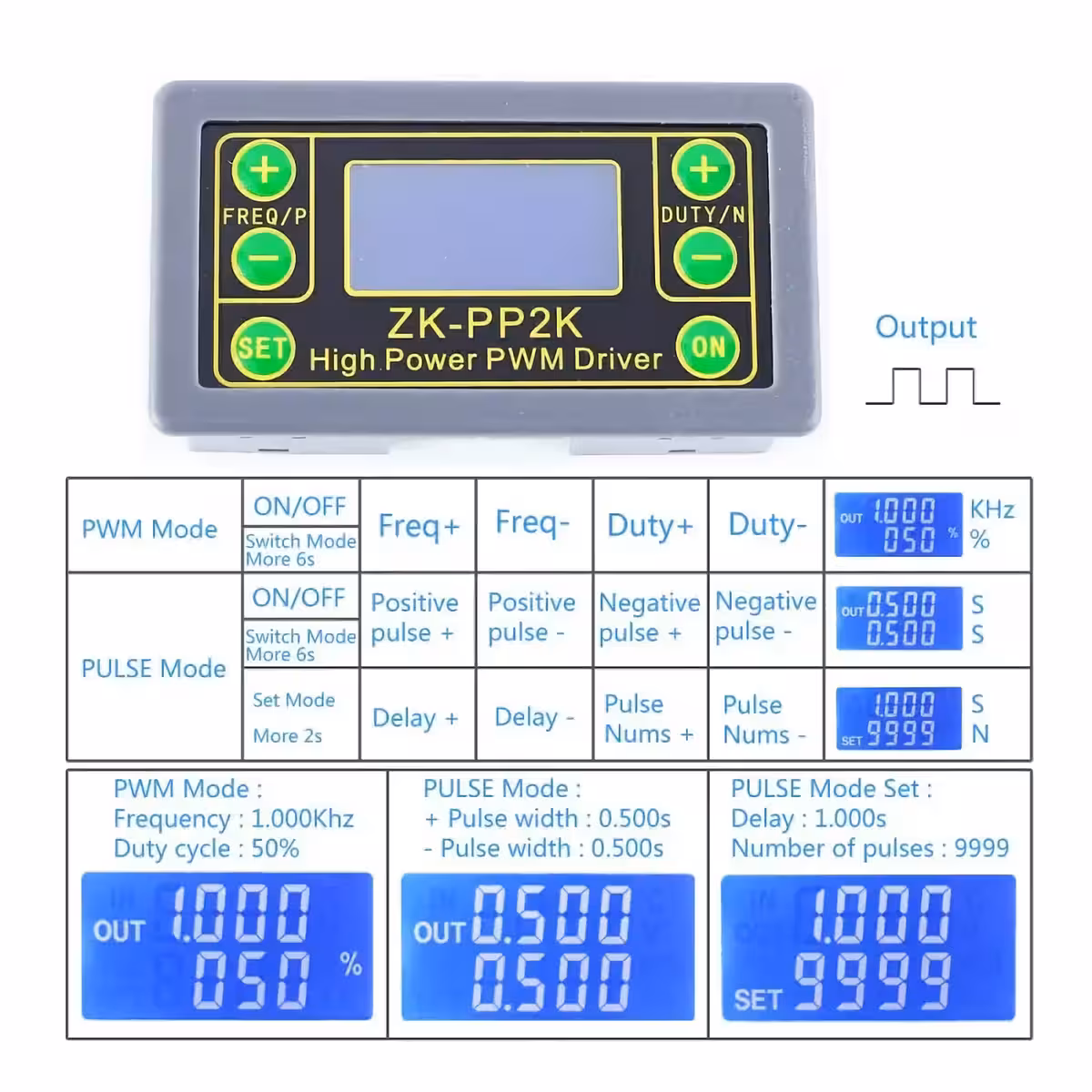

- Način PWM (tovarniško privzeto): Ob vklopu modul samodejno preide v način PWM (prikazan je simbol %). Z gumboma FREQ+/FREQ− nastavite frekvenco med 1Hz in 150KHz. Delovni cikel prilagodite z DUTY+/DUTY− med 0,00 % in 100 %. S kratkim pritiskom na ON aktivirate izhod — indikator OUT potrdi aktivno stanje.
- Preklop v način PULSE: Gumb SET držite pritisnjen približno 6 sekund. Simbol % izgine — modul je zdaj v načinu PULSE.
- Konfiguracija impulzov (način PULSE): Z gumboma P+/P− določite širino pozitivnega impulza, z N+/N− pa širino negativnega impulza. Vrednosti so v sekundah z natančnostjo 0,001s.
- Nastavitev časovnika in števila impulzov: Gumb SET držite pritisnjen 2 sekundi — na zaslonu se v spodnjem levem kotu prikaže SET. Z P+/P− nastavite čas zakasnitve, z N+/N− pa število impulzov (vrednost —- pomeni neskončno).
- Zagon časovnega zaporedja: Na kratko pritisnite ON — modul počaka za nastavljeni čas zakasnitve, izvede nastavljeno število impulzov in nato samodejno izklopi izhod.
- Vrnitev v vmesnik PULSE: V podmeniju časovnika držite SET 2 sekundi.
- Vrnitev v način PWM: Iz načina PULSE držite SET približno 6 sekund.
Vsebina paketa
- 1x PWM krmilni modul / generator signalov / časovnik 5V–24V 8A
Pogosta vprašanja
Ali lahko neposredno krmili DC motorje brez dodatnega vezja?
Da. Z izhodnim tokom 8A modul neposredno krmili manjše in srednje velike DC motorje. Za večje motorje ali močno induktivna bremena priporočamo uporabo MOSFET gonilnika ali releja med modulom in motorjem.
Kakšna je praktična razlika med načinoma PWM in PULSE?
Način PWM generira neprekinjen signal — idealno za regulacijo hitrosti ali zatemnitev LED trakov. Način PULSE omogoča popoln nadzor nad zaporedjem: število impulzov, njihovo trajanje in zakasnitev zagona. Uporabno za elektroventile, avtomatizacijo in aplikacije, kjer želite šteti cikle.
Ali deluje za RC servomotorje pri 50Hz?
Da. Frekvenca se nastavlja od 1Hz navzgor, zato je 50Hz v dosegu. Za natančen nadzor položaja uporabite način PULSE in nastavite širino impulza med 1ms in 2ms — kar je standard za servomotorje.
Ali se nastavitve ob izklopu napajanja izgubijo?
Ne. Modul samodejno shrani frekvenco, delovni cikel, širino impulzov in parametre časovnika v notranji pomnilnik. Ob ponovnem vklopu bodo vse nastavitve ostale nespremenjene.
Ali se lahko uporablja kot zatemnilnik (dimmer) za RGB LED trakove?
Da, za enobarvne DC 5V–24V trakove s porabo pod 8A. Za RGB trakove uporabite ločen modul za vsak barvni kanal, saj lahko vsakega regulirate neodvisno.
