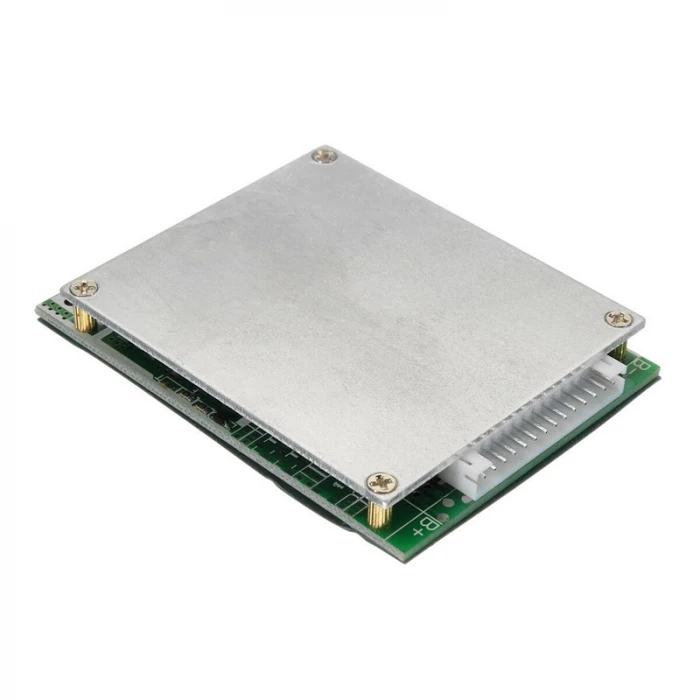

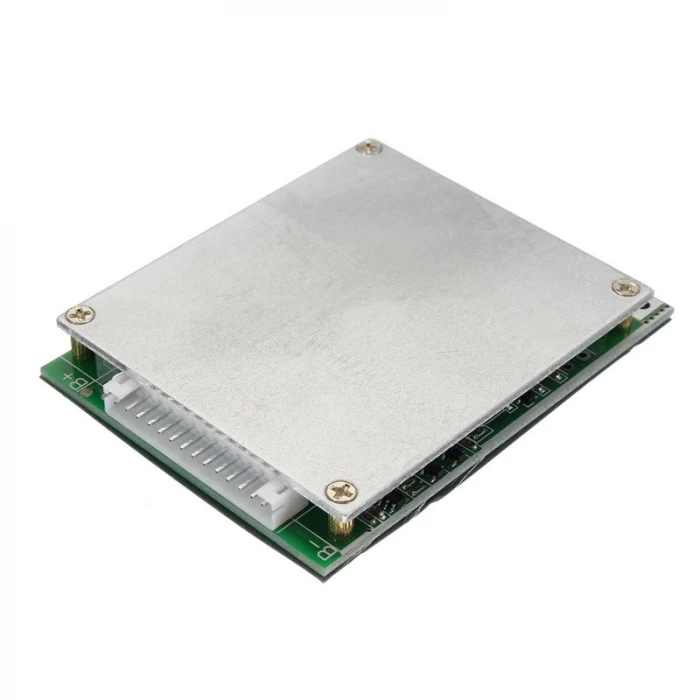

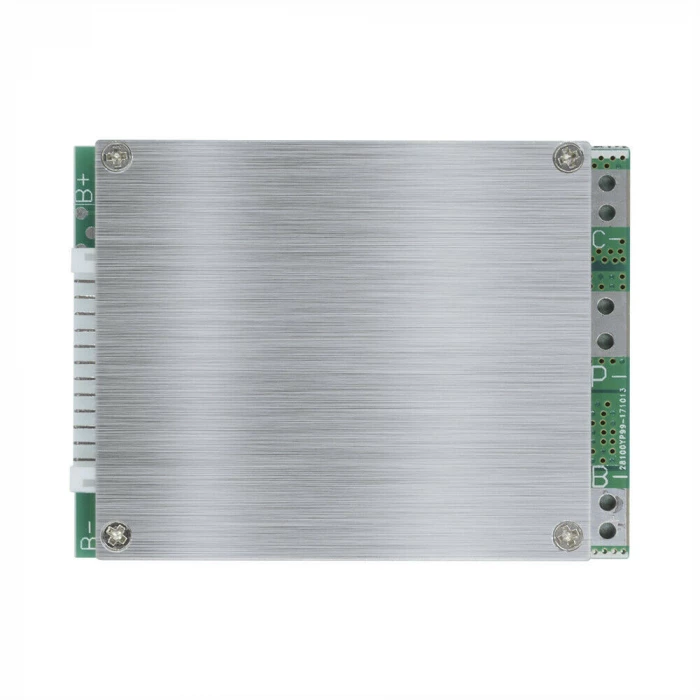

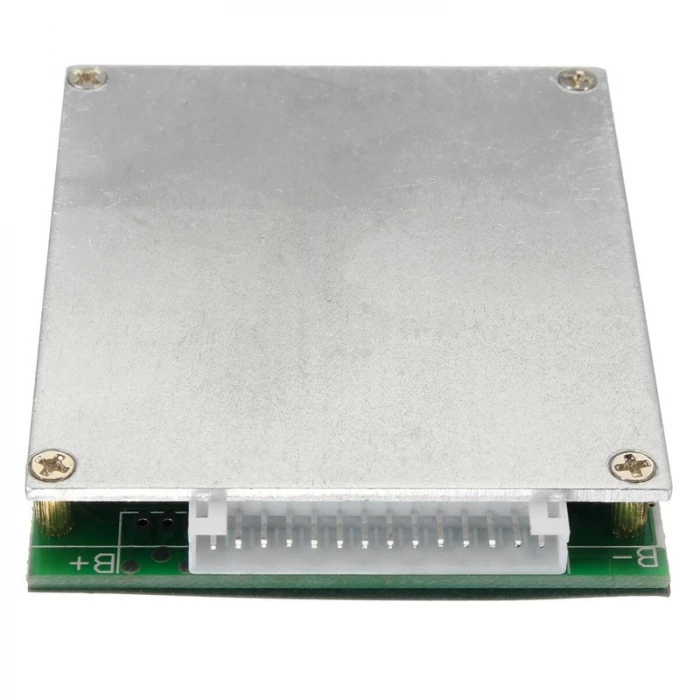

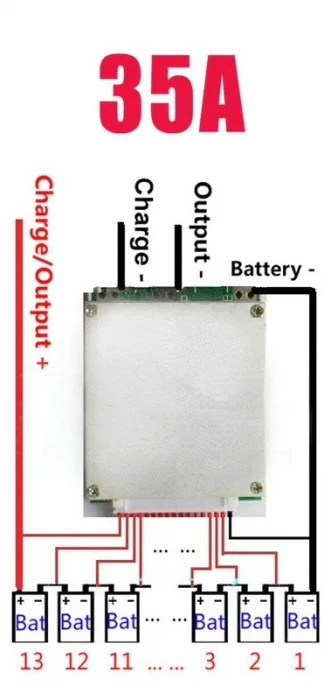

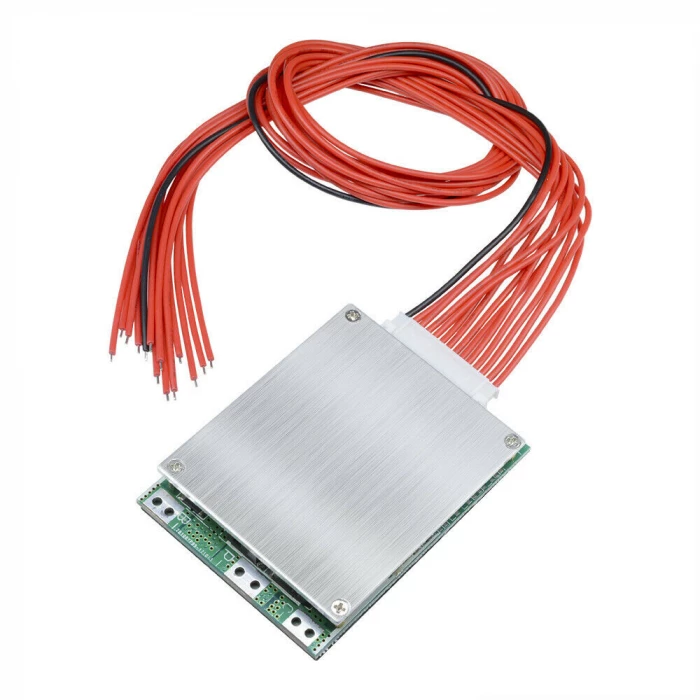

13S modul za uravnoteženje obremenitve in zaščitni modul za nadzor Li-Ion celic. Uporablja se lahko z električnim skirojem, električnim kolesom, električnim skirojem, katerokoli napravo z 48V Li-Ion baterijo. Glavne funkcije tega BMS so prekomerno polnjenje, prekomerno praznjenje, prevelik tok, kratek stik, temperatura, zaščita pred nihanjem.
Vsaka celica (akumulator) ima na ploščici namenski krmilnik, ki določa maksimalno in minimalno napetost celice, ki jo upravlja.
Ko je napetostna razlika med celicama večja od 0,1 V, se bo tok, doveden do najbolj napolnjene celice, izpraznil skozi upor, ki ustreza njenemu krmilniku. Na ta način bodo vse celice hkrati dosegle prag 4,2 V. Pri praznjenju bodo storili enako, tako da bodo minimalno napetost 2,75 V dosegle vse celice hkrati.
Tehnične specifikacije:
– vhodna napetost: 54,6 V DC (13×4,2 V)
– največji neprekinjeni tok polnjenja: 8 A
– največji neprekinjeni tok praznjenja: 35 A
– največji trenutni tok praznjenja: 100 A
– največja napetost prenapolnjenosti/ 1 celica: 4,28±0,05 V
– najmanjša prekoračitev napetost praznjenja: 3 ± 0,1 V
– izravnalni tok: 60 ± 5 mA –
zaščita pred kratkim stikom
– zaščita pred odklopom – zaščita pred
razelektritvijo 2,8 ± 0,08 V
– zaščita pred prevelikim tokom: 120 ± 5 A > odklop NOSEČNOST

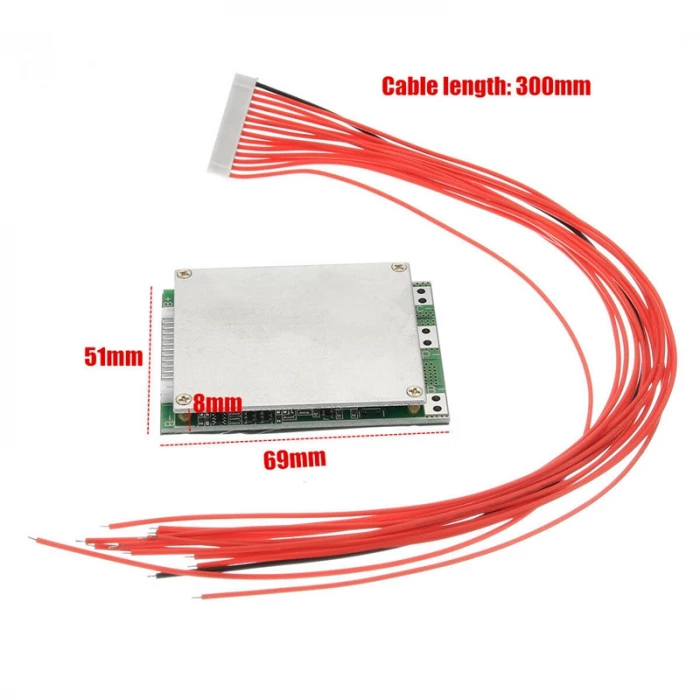

Dimenzije: 69*51*8 mm

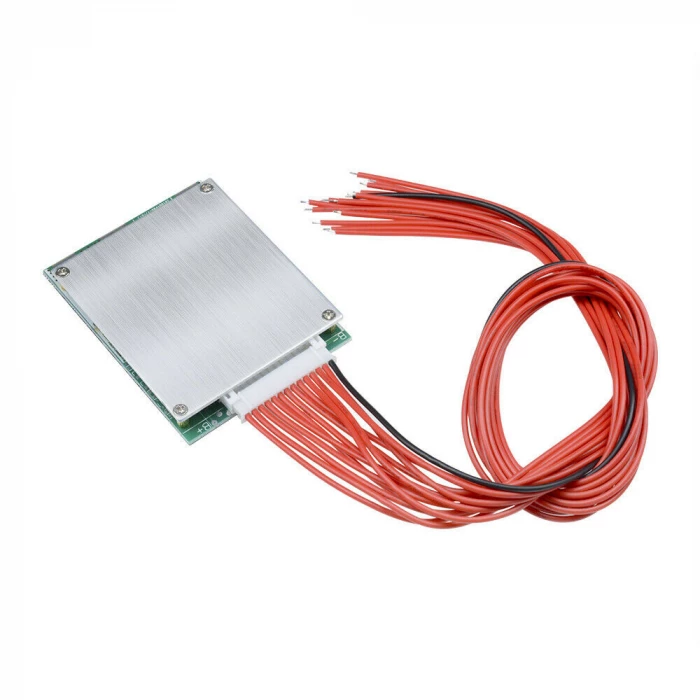

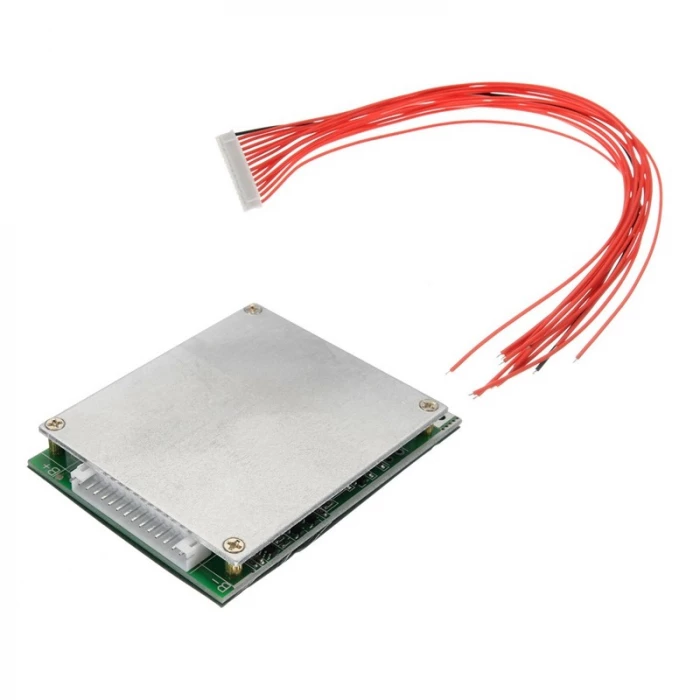

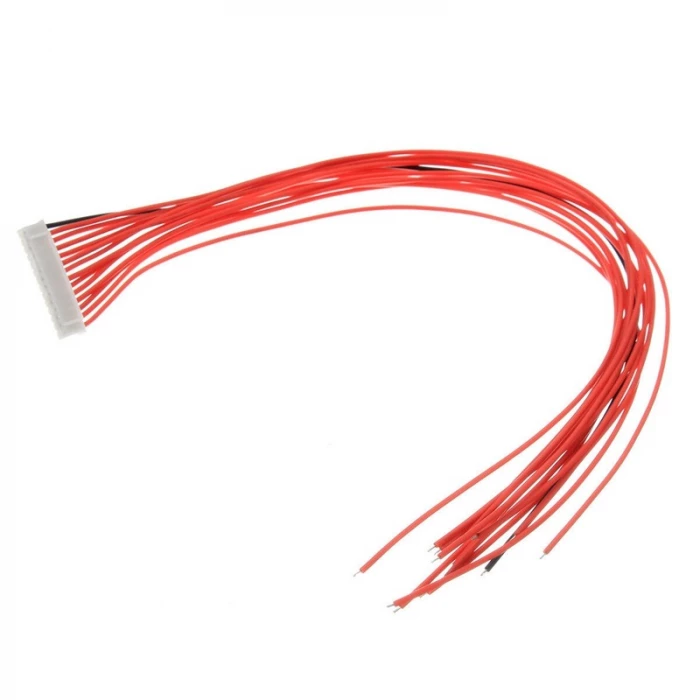

Dolžina kabla: 300 mm
