DPDT preklopno stikalo s povratno vzmetjo – obrnite smer motorja brez relejev in zapletenega ožičenja

Imate linearni aktuator, DC motor ali dvižni sistem in želite preprosto upravljati smer gibanja? DPDT preklopno stikalo s 3 položaji in avtomatsko vrnitvijo v sredino je prava rešitev. Preklopite v levo — motor se zavrti v eno smer. Preklopite v desno — smer se obrne. Ko ročico spustite, se motor samodejno ustavi.

Opomba: Samodejna vrnitev v sredinski položaj (OFF) preprečuje nenamerno delovanje in ščiti tako motor kot električni krog.

Zakaj izbrati ta model? (Ključne prednosti):

Obračanje polarnosti brez relejev — DPDT konfiguracija hkrati preklopi obe žici motorja, kar omogoča menjavo smeri vrtenja z enim samim gibom, brez dodatnih komponent.
Samodejni izklop ob sprostitvi — stranska položaja sta trenutna (momentary): motor deluje le, dokler držite ročico, kar odpravlja tveganje za mehanske blokade ali preobremenitev.
20A pri 12V in 24V DC — primerno za večino linearnih aktuatorjev in DC motorjev, ki se uporabljajo v avtomobilizmu, avtodomih, navtiki ali DIY avtomatizaciji.

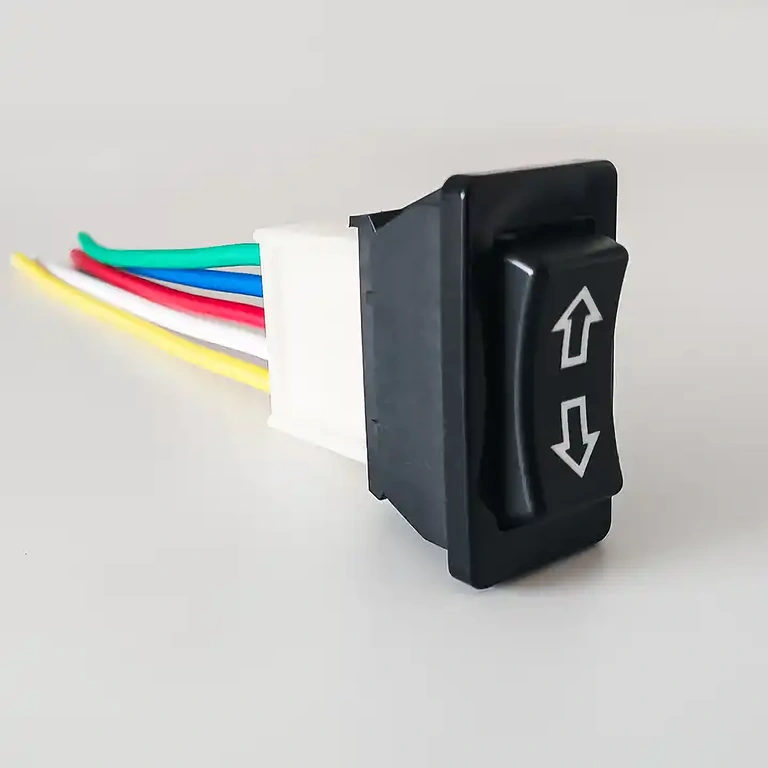

Priložen konektor s 5 pini — žice priključite neposredno v konektor, brez spajkanja ali posebnega orodja. Idealno za hitro in čisto montažo.

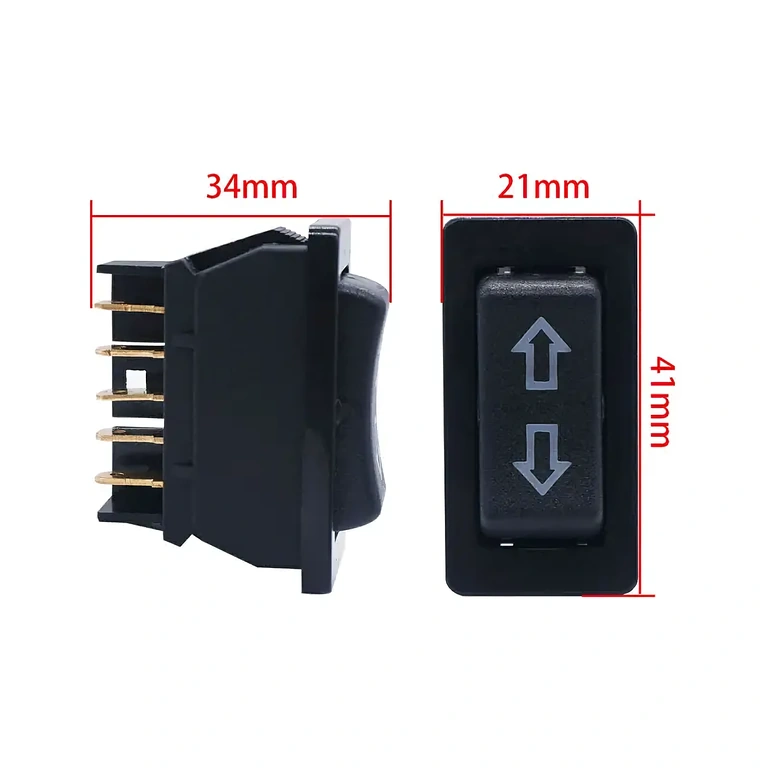

Kompaktne dimenzije: 21 × 41 × 34 mm — brez težav ga vgradite v armaturne plošče, krmilne omarice ali 3D natisnjena ohišja.

Podrobnosti in zmogljivost

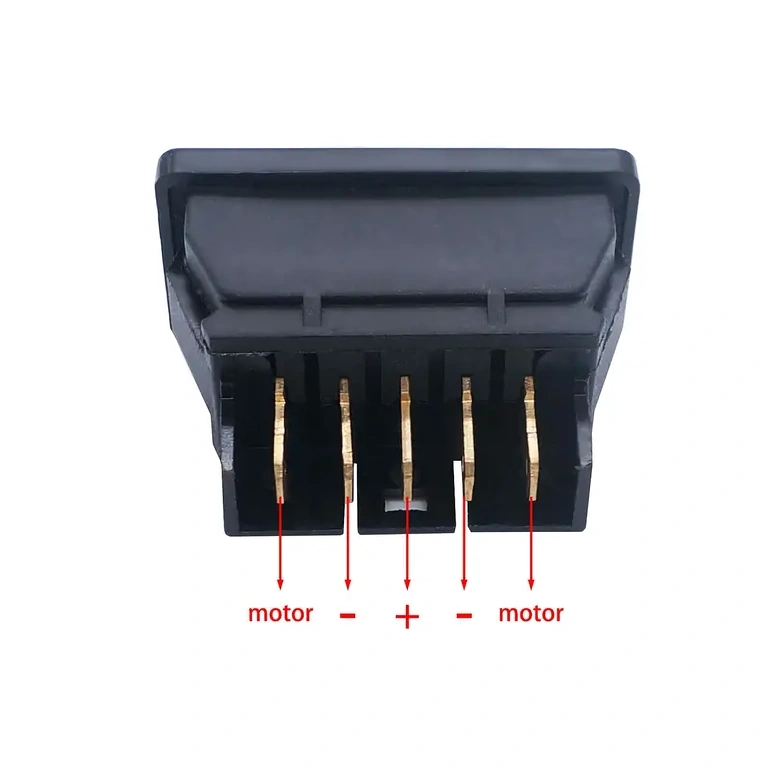

DPDT (Double Pole Double Throw) konfiguracija pomeni, da stikalo hkrati upravlja dva neodvisna tokokroga — točno to, kar potrebujete za obračanje polarnosti DC motorja brez uporabe ločenega H-mostičnega releja. Struktura ON/OFF/ON s povratno vzmetjo ohranja stabilen sredinski položaj (motor izklopljen) in aktivira gibanje le, dokler uporabnik drži ročico, kar preprečuje mehanske zastoje v dvižnih sistemih. Konektor s 5 pini omogoča hitro menjavo ali prevezavo, tudi v tesnih prostorih.

Parameter	Vrednost / Podrobnosti
Tip stikala	DPDT, ON/OFF/ON s povratno vzmetjo (momentary)

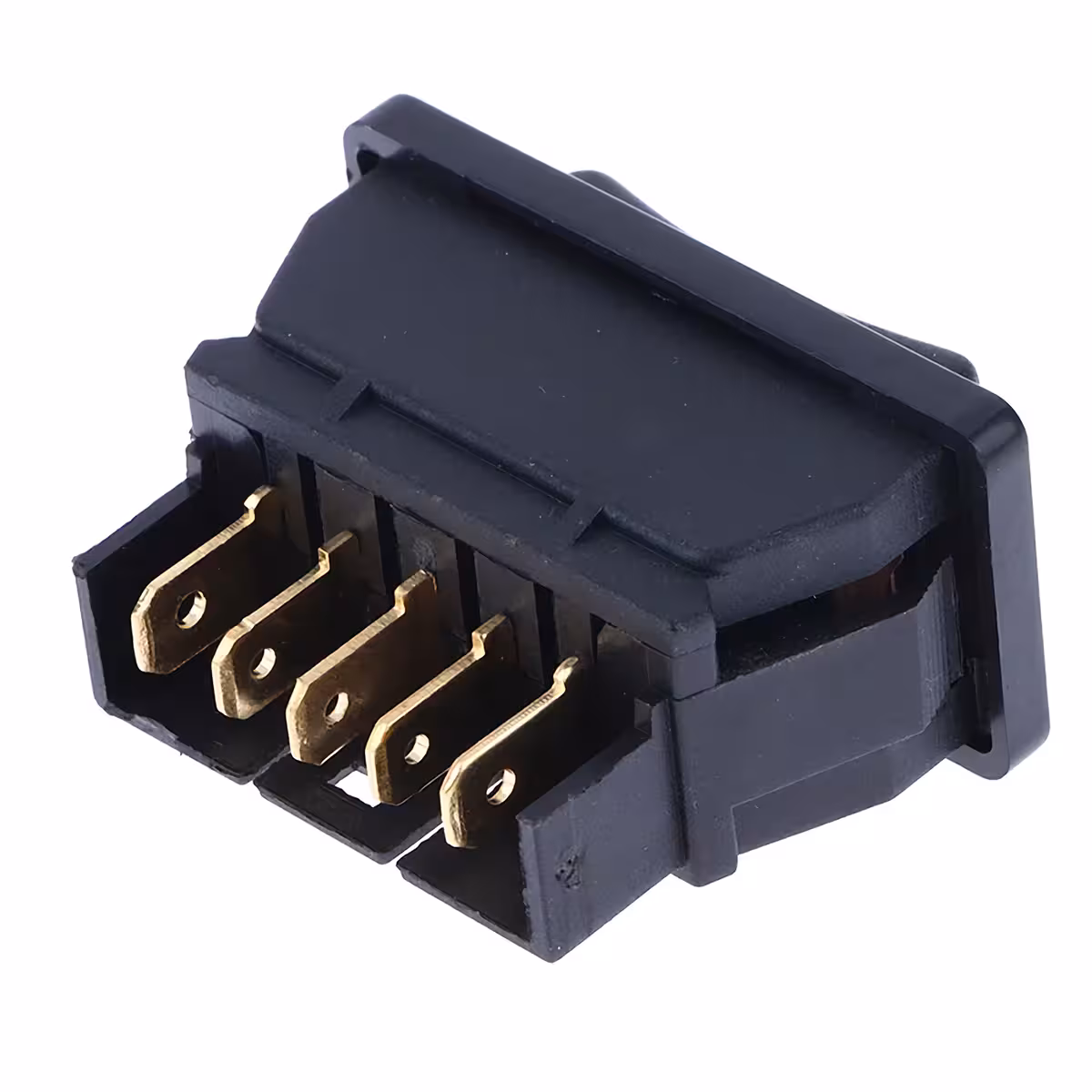

Število pinov	5 pinov (konektor priložen)
Nazivna napetost	DC 12V / 24V
Nazivni tok	20A
Funkcija vračanja	Samodejno v sredinski položaj OFF
Dimenzije	21 × 41 × 34 mm
Dolžina priključka	12 mm
Tipična uporaba	DC motorji, linearni aktuatorji, dvižni sistemi, robotika, avtomobilska avtomatizacija

Vsebina paketa

1 × DPDT preklopno stikalo s 3 položaji in povratno vzmetjo
1 × Priključni konektor s 5 pini

Pogosta vprašanja

Ali lahko s tem stikalom neposredno upravljam linearni aktuator?

Da. To je eden najpogostejših načinov uporabe. Deluje z vsakim DC linearnim aktuatorjem do 20A pri 12V ali 24V — za antene, vrata, električna posteljna dvigala in podobno.

Kaj se zgodi, če presežem 20A?

Kontakti se lahko pregrejejo in stikalo se poškoduje. Če vaš motor ob zagonu porabi več kot 20A, uporabite močnostni rele, ki ga krmili to stikalo — v tem primeru stikalo služi le kot krmilni element, ne kot močnostni člen.

Potrebujem zaščitne diode?

Pri večjih induktivnih motorjih (nad 5–10A) priporočamo namestitev povratnih (flyback) diod vzporedno na priključke motorja. S tem zaščitite kontakte stikala pred iskrenjem ob vsakem preklopu.

Kako dolgotrajna je montaža na ploščo?

Manj kot 10 minut. Izdelate standardno odprtino v plošči, pritrdite stikalo, vstavite žice v konektor s 5 pini in pripravljeni ste. Spajkanje ali posebno orodje ni potrebno.
