BMS 16S 60V 30A – popolna zaščita za baterijo vašega električnega skiroja
Baterija električnega skiroja se ne pokvari čez noč. Do degradacije prihaja postopoma – celico po celico – zaradi napetostnih neravnovesij, pogostega prekomernega polnjenja ali nezaščitenega kratkega stika. BMS modul 16S 60V 30A te procese ustavi, še preden postanejo resna težava.
Opomba: Plošča deluje v konfiguraciji s skupnimi vrati (common port) – polnjenje in praznjenje potekata preko istih priključkov (B- in P-). Združljivo izključno s paketi 16 Li-ion celic, vezanih v serijo.
Zakaj izbrati ta model? (Ključne prednosti):
- Celovita 4-v-1 zaščita – v realnem času nadzoruje prenapetost, globoko izpraznitev, previsok tok in kratek stik, brez potrebe po ročnem posredovanju.

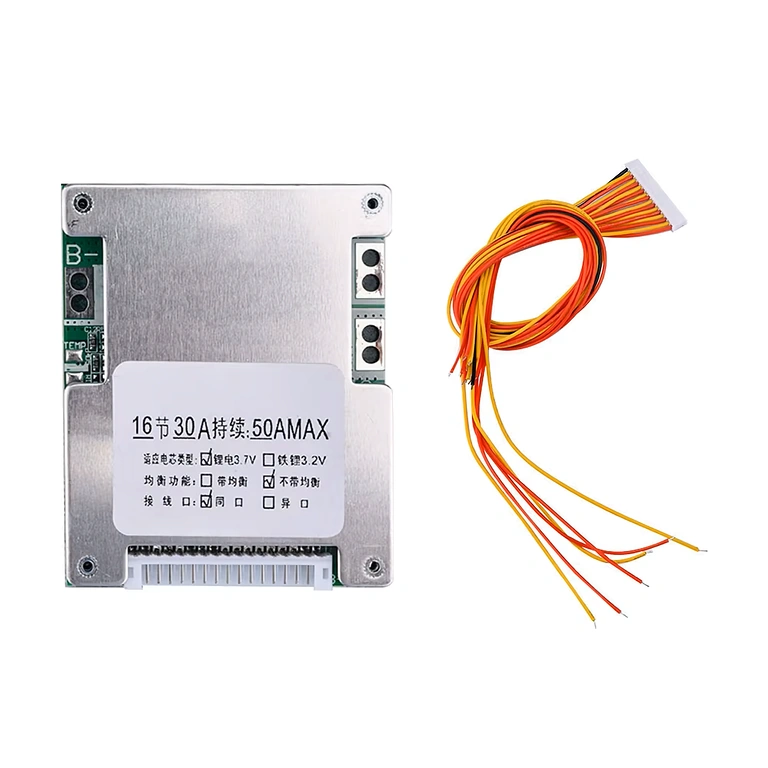

- Pasivno balansiranje 16 celic – med vsakim polnjenjem izenači napetost celic in preprečuje neenakomerno obrabo, ki lahko sčasoma zmanjša doseg za 20–30 %.

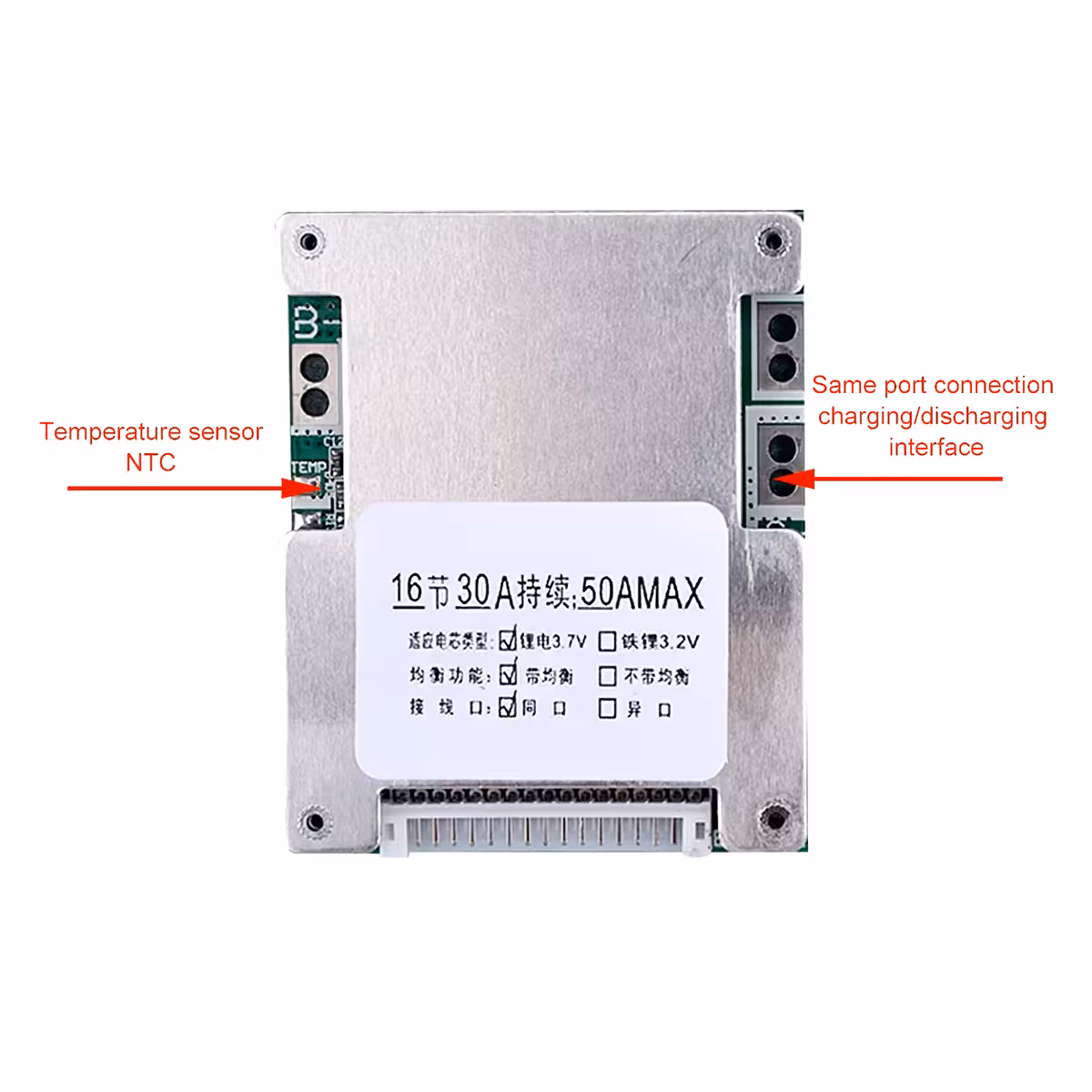

- Vgrajen toplotni senzor – ob pregrevanju samodejno prekine tokokrog in ga po ohladitvi ponovno vklopi, brez vašega posredovanja.
- 30A trajnega in 50A koničnega toka – brez težav podpira motorje električnih skirojev ali koles do 2500W, tudi pri hitrih pospeševanjih ali vožnji v klanec.
- Skupna vrata (common port) za enostavno ožičenje – en par priključkov za polnjenje in praznjenje, kar je idealno za vozila brez namenskega polnilnega priključka.
- Združljivost s standardnimi Li-ion kemijami – deluje s ternarnimi, LiMn in LiCoO2 celicami z nazivno napetostjo 3,7V, brez potrebe po prilagoditvah.
Podrobnosti in zmogljivost

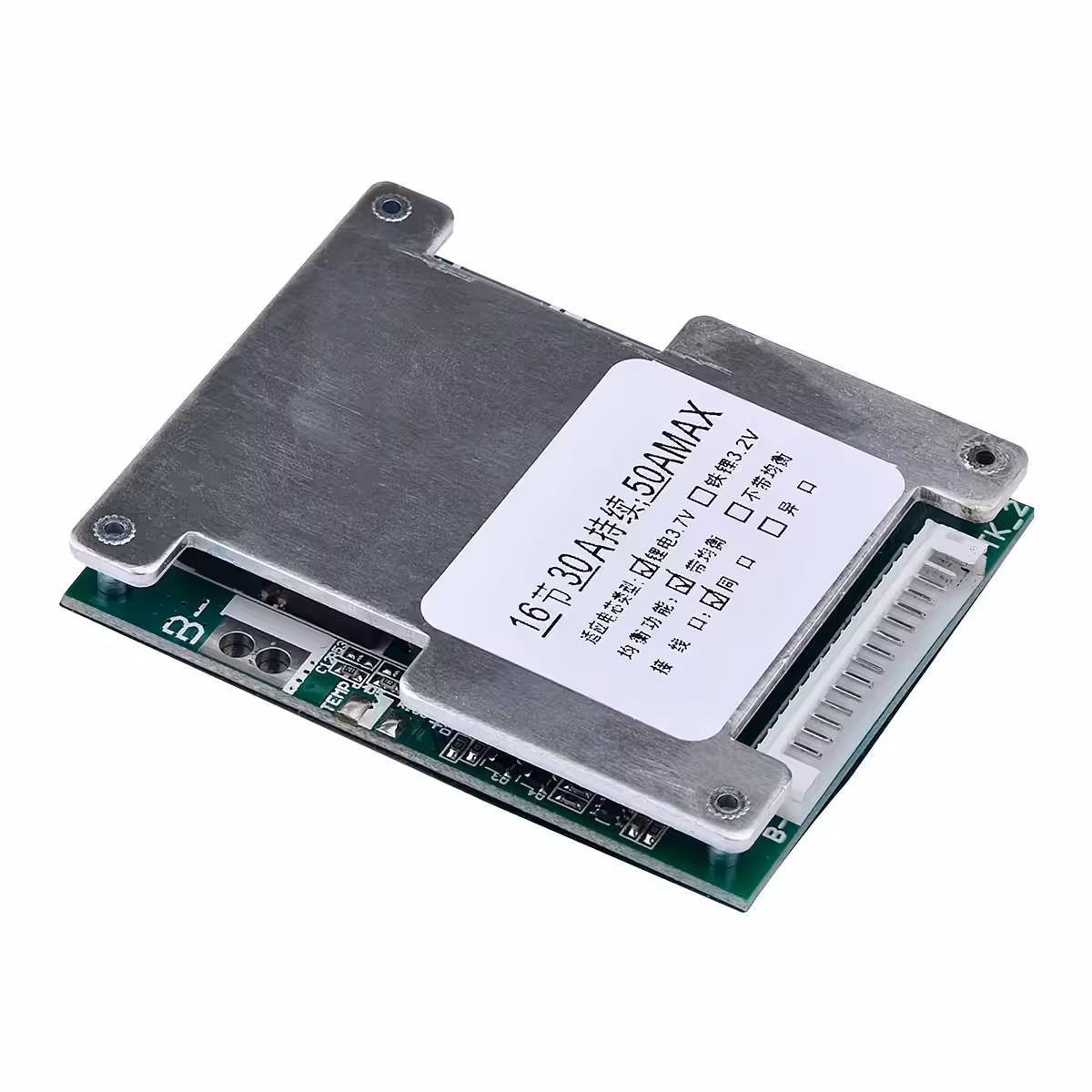

Osnovo modula predstavlja večnivojsko zaščitno vezje z zmogljivimi MOSFET-i, ki so dimenzionirani za trajni tok 30A in kratkotrajne konice do 50A brez pregrevanja. Prag izklopa pri prenapetosti je 4,25V na celico, medtem ko zaščita pred globoko izpraznitvijo poseže pri 2,6V na celico – vrednosti, ki so kalibrirane za čim daljšo življenjsko dobo baterije. Funkcija pasivnega balansiranja med polnjenjem prerazporedi energijo med celicami in odpravi neravnovesja, preden postanejo nepovratna.
| Parameter | Vrednost / Podrobnost |
|---|---|
| Model | BMS 16S 60V 30A (skupna vrata) |
| Konfiguracija | 16 Li-ion celic v seriji |
| Nazivna napetost | 60V (do 2500W) |
| Trajni tok praznjenja | 30A |
| Konični tok praznjenja | 50A |
| Maksimalni polnilni tok | 30A |
| Zaščita pred prenapetostjo | 4,25V / celico |
| Zaščita pred globoko izpraznitvijo | 2,6V / celico |
| Toplotna zaščita | Da, vključen senzor |
| Balansiranje celic | Da, pasivno |
| Združljive kemije | Li-ion ternarne, LiMn, LiCoO2 (3,7V nazivno) |
| Tip vrat | Skupna vrata (polnjenje + praznjenje preko B- in P-) |

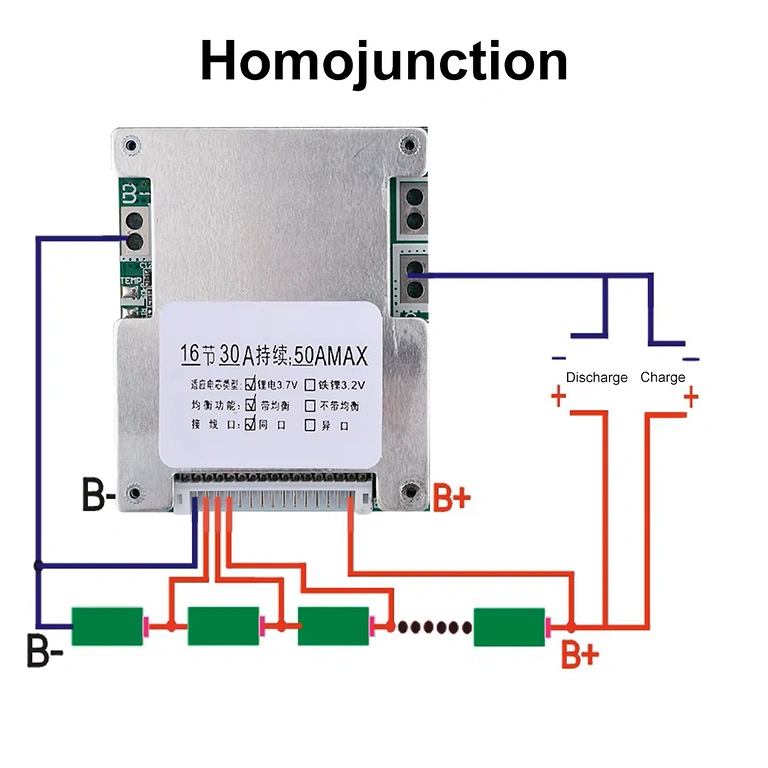

Navodila za namestitev in uporabo
- Priključite nadzorne žice (balansirni konektor) na vsako od 16 Li-ion celic, pri čemer strogo upoštevajte vrstni red v priloženi shemi.
- Povežite priključek B- na negativni pol baterijskega paketa.
- Vstavite balansirni konektor v BMS ploščo.
- Povežite B+ na pozitivni pol baterije in P- na skupna vrata za polnjenje/praznjenje.
- Pred prvo uporabo z multimetrom preverite izhodno napetost.
- Priključite polnilnik in spremljajte prve 2–3 polne cikle, da se izvede začetno balansiranje celic.
Vsebina kompleta

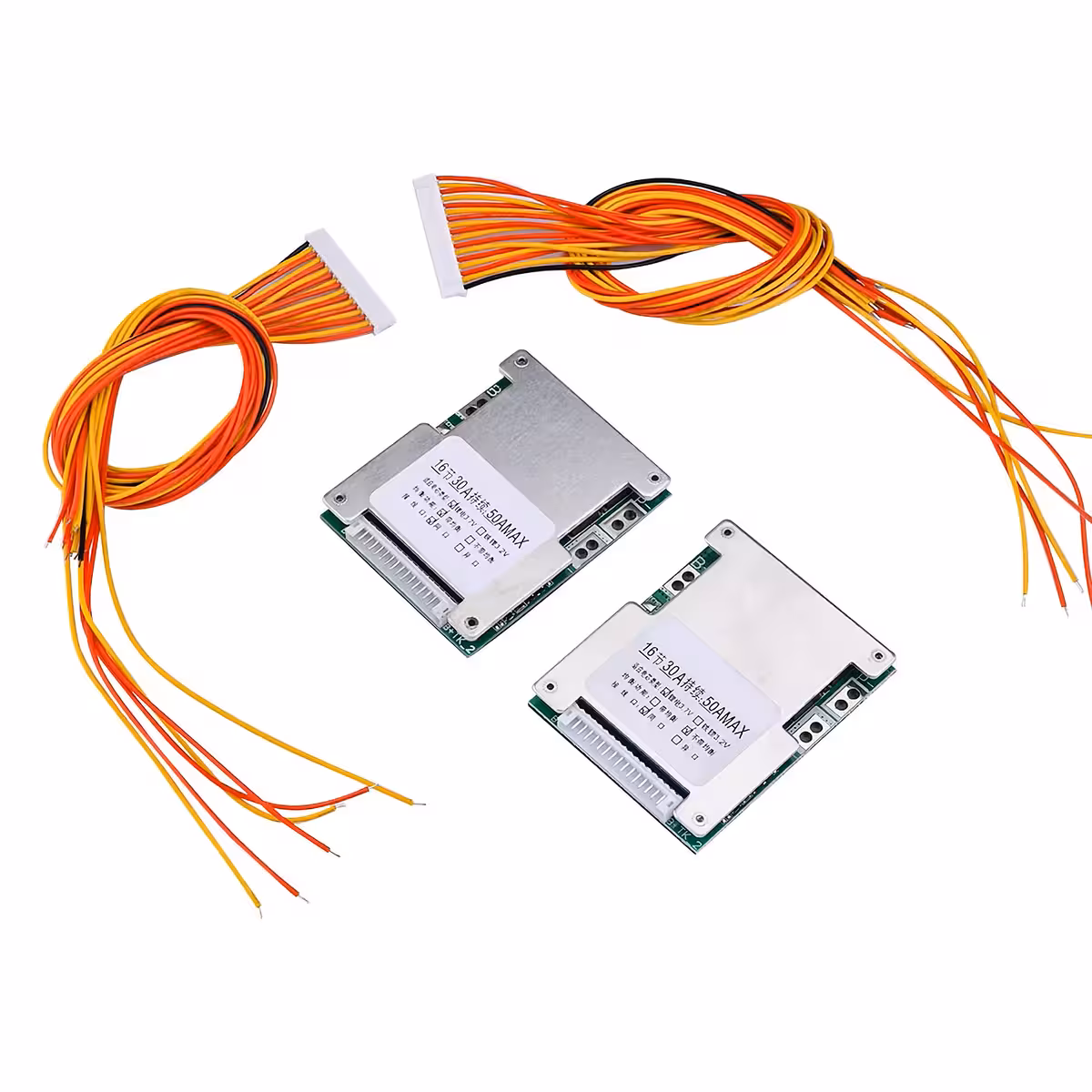

- 1 x BMS plošča 16S 60V 30A s skupnimi vrati

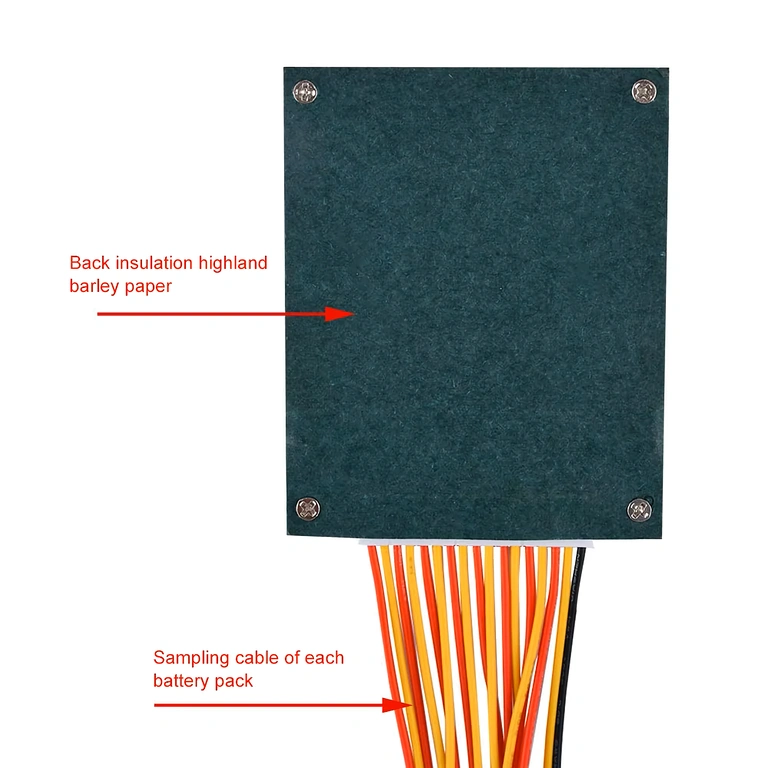

- 1 x Balansirni kabel za 16 celic
- 1 x Vgrajen temperaturni senzor
Pogosta vprašanja
Ali lahko ta BMS uporabim za 13S ali 20S baterijo?
Ne. Modul je zasnovan izključno za pakete s 16 Li-ion celicami v seriji (16S). Uporaba z drugačnim številom celic lahko povzroči trajno okvaro plošče in baterije.
Kaj pomenijo skupna vrata (common port)?
To pomeni, da za polnjenje baterije in napajanje motorja uporabljate iste priključke, kar znatno poenostavi namestitev.
Ali je združljiv z LiFePO4?
Ne, ta model je konfiguriran izključno za Li-ion celice z nazivno napetostjo 3,7V.
