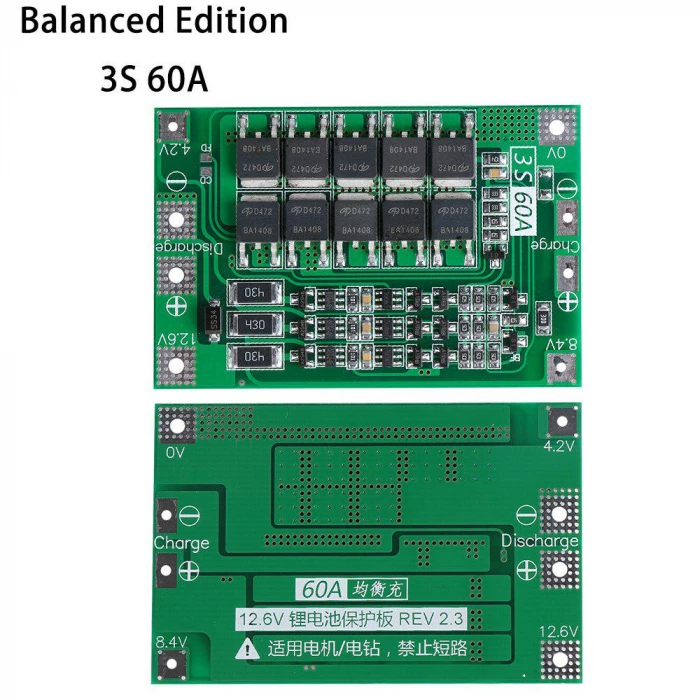

Zaščitni modul za polnjenje, praznjenje in uravnoteženje litijevih baterij 3S 18650, 60A BMS
Uporablja se lahko z vrtalnikom, električnim izvijačem, robotskim sesalnikom, dronom, avtomobilom na daljinsko upravljanje, katero koli napravo z 14,8 V Li-Ion baterijo. Glavne funkcije tega BMS so prekomerno polnjenje, prekomerno praznjenje, prevelik tok, kratek stik, zaščita pred nihanjem.
S tem modulom bodo vaše baterije kos najzahtevnejšim aplikacijam.
Vsaka celica (akumulator) ima na ploščici namenski krmilnik, ki določa maksimalno in minimalno napetost celice, ki jo upravlja.
Ko je napetostna razlika med celicama večja od 0,1 V, se bo tok, doveden do najbolj napolnjene celice, izpraznil skozi upor, ki ustreza njenemu krmilniku. Na ta način bodo vse celice hkrati dosegle prag 4,2 V. Pri praznjenju bodo storili enako, tako da bodo minimalno napetost 3,2 V dosegle vse celice hkrati.
Tehnične specifikacije:
• vhodna napetost: 12,6 -13,6 VDC
• največji neprekinjeni tok polnjenja: 15 A
• največji neprekinjeni tok praznjenja: 60 A
• največji trenutni tok: 70 A
• največja napetost preobremenitve (na celico): 4,2 ± 0,03 V
• najmanjša napetost prepraznitve: 3,2 ± 0,1 V

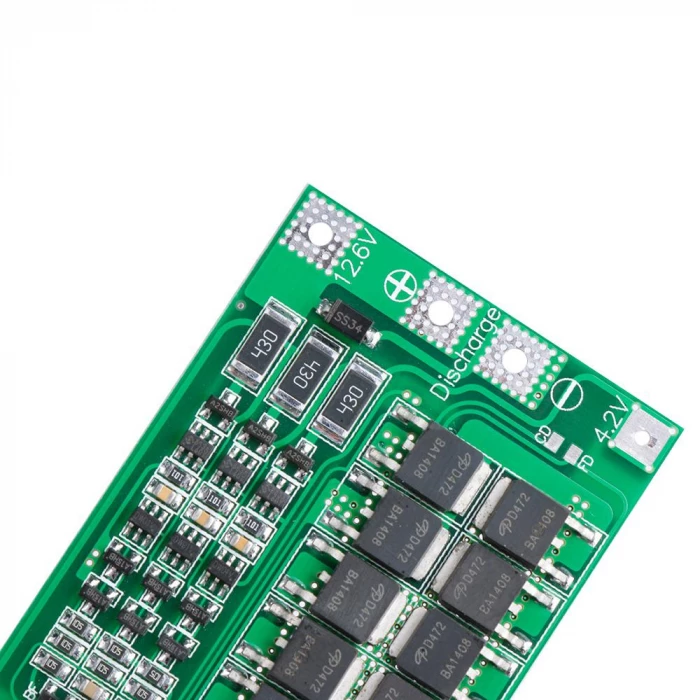

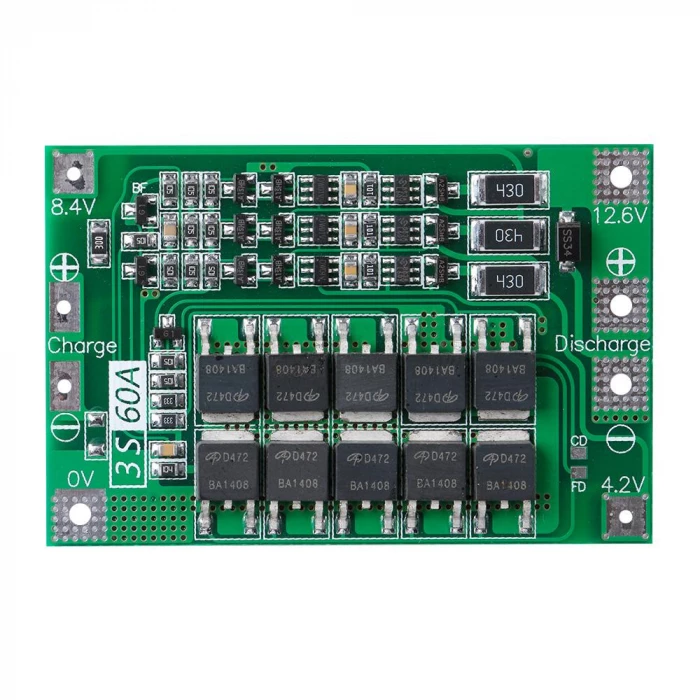

• zaščitno vezje z 10 MOSFET-i
• izravnalni tok: 100 mA (4,2 V)
• zaščita pred kratkim stikom
• prenapetostna zaščita: odklop bremena
• mere: 62x42x3,4 mm
