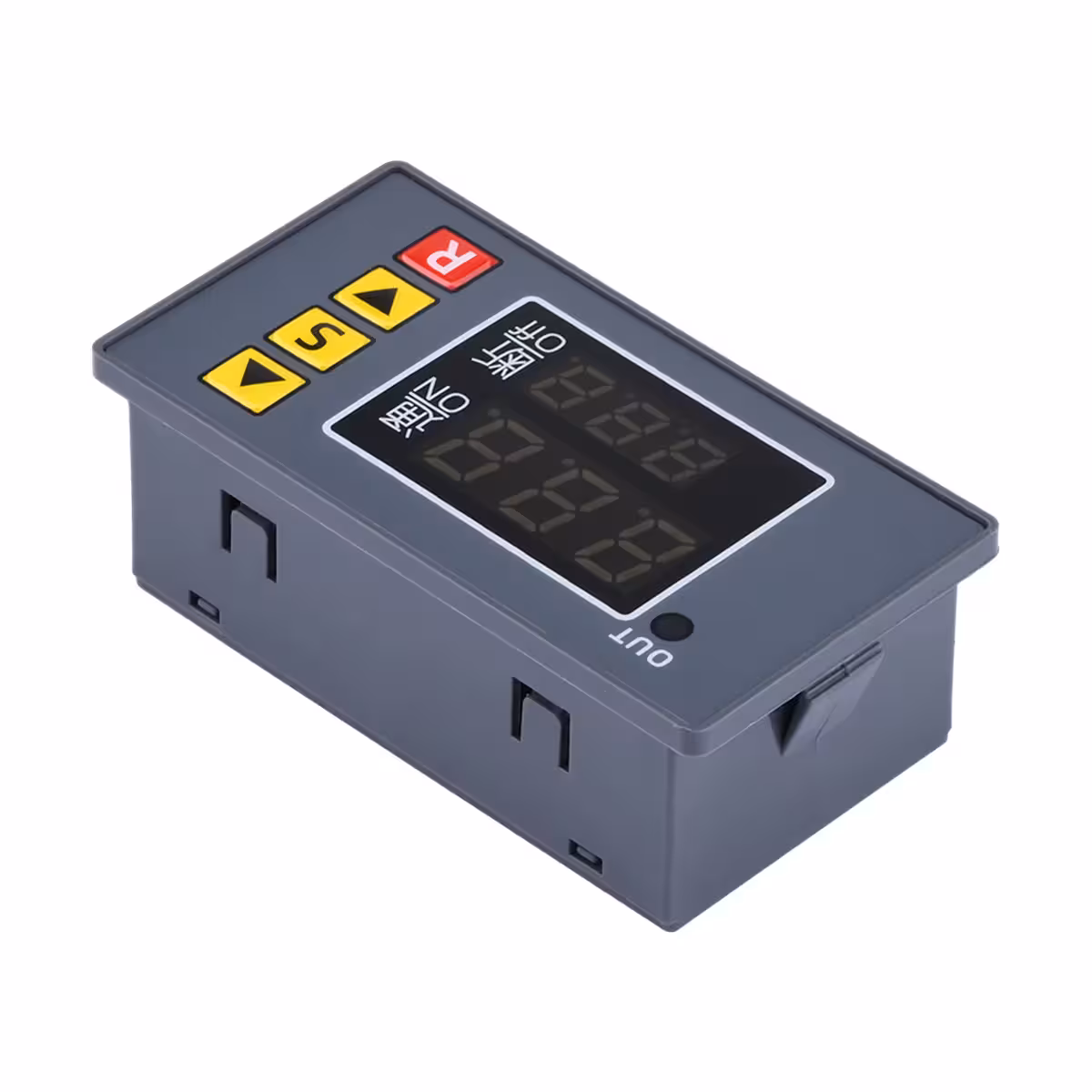

Ciklični časovni rele 24V DC — natančno časovno krmiljenje brez ponovnega nastavljanja ob izpadu elektrike
Se vaša črpalka vklopi ob napačnem času? Ventilator deluje brez prestanka? Namakalni sistem po izpadu električne energije deluje kaotično? Če se soočate s temi težavami, je ciklični časovni rele 24V DC z vgrajenim nehlapnim pomnilnikom idealna rešitev, saj ohrani vse nastavitve tudi po prekinitvi napajanja.

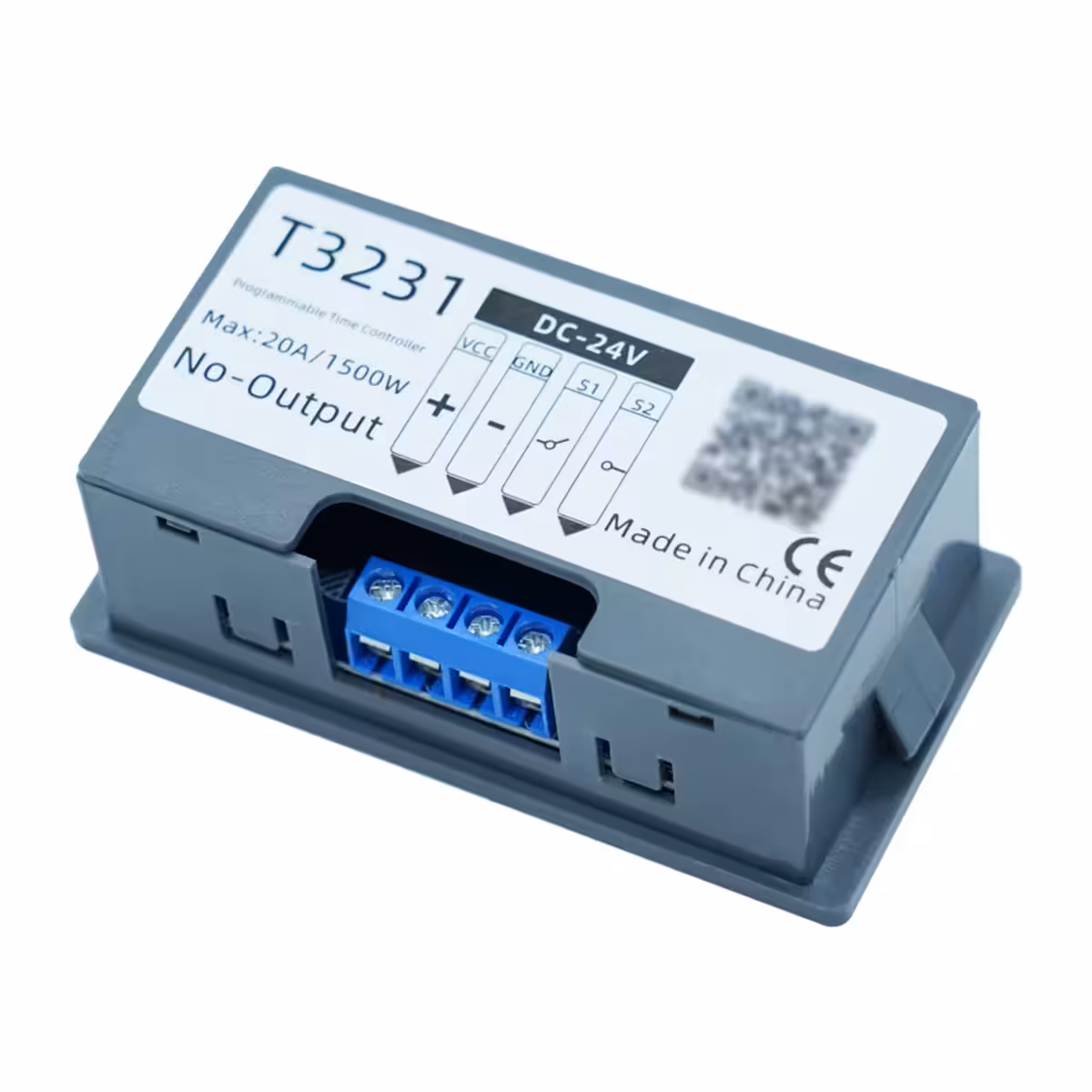

Opomba: Modul deluje izključno pri napetosti 24V DC. Za uporabo vhoda za zunanji sprožilec (XH-2.45-2P) je potrebno na namenska mesta prispajkati konektor ali žice.
Zakaj izbrati ta model? (Ključne prednosti):
- Pomnilnik ob izpadu napetosti — parametri P0–P5 ter nastavljeni časi vklopa/izklopa (ON/OFF) ostanejo shranjeni; cikel se ob ponovni vzpostavitvi napajanja samodejno nadaljuje brez ročnega posega.
- Časovni razpon 0–999 v sekundah, minutah ali urah — enoti za čas vklopa in izklopa lahko nastavite neodvisno, kar omogoča poljubne kombinacije (npr. 10 sekund vklopa in 2 uri izklopa v enem ciklu).
- Relejni izhod 10A (NO kontakt) — omogoča neposredno krmiljenje črpalk, ventilatorjev ali LED trakov brez potrebe po dodatnih močnostnih modulih.
- Ciklično delovanje 1–999 ciklov ali neskončna zanka — možnost samodejnega izklopa po določenem številu ponovitev, kar je izjemno uporabno za dozirne sisteme ali namakanje.
- Dvojno sprožanje: samodejno ali ročno — zagon takoj ob priklopu na napajanje (P4=ON) ali preko zunanjega stikala/senzorja, priključenega na vhod XH-2.45-2P.
- Zaklepanje tipk (P5) — po nastavitvi lahko tipkovnico zaklenete in tako preprečite nenamerne spremembe v industrijskih ali kmetijskih sistemih.
Podrobnosti in zmogljivost

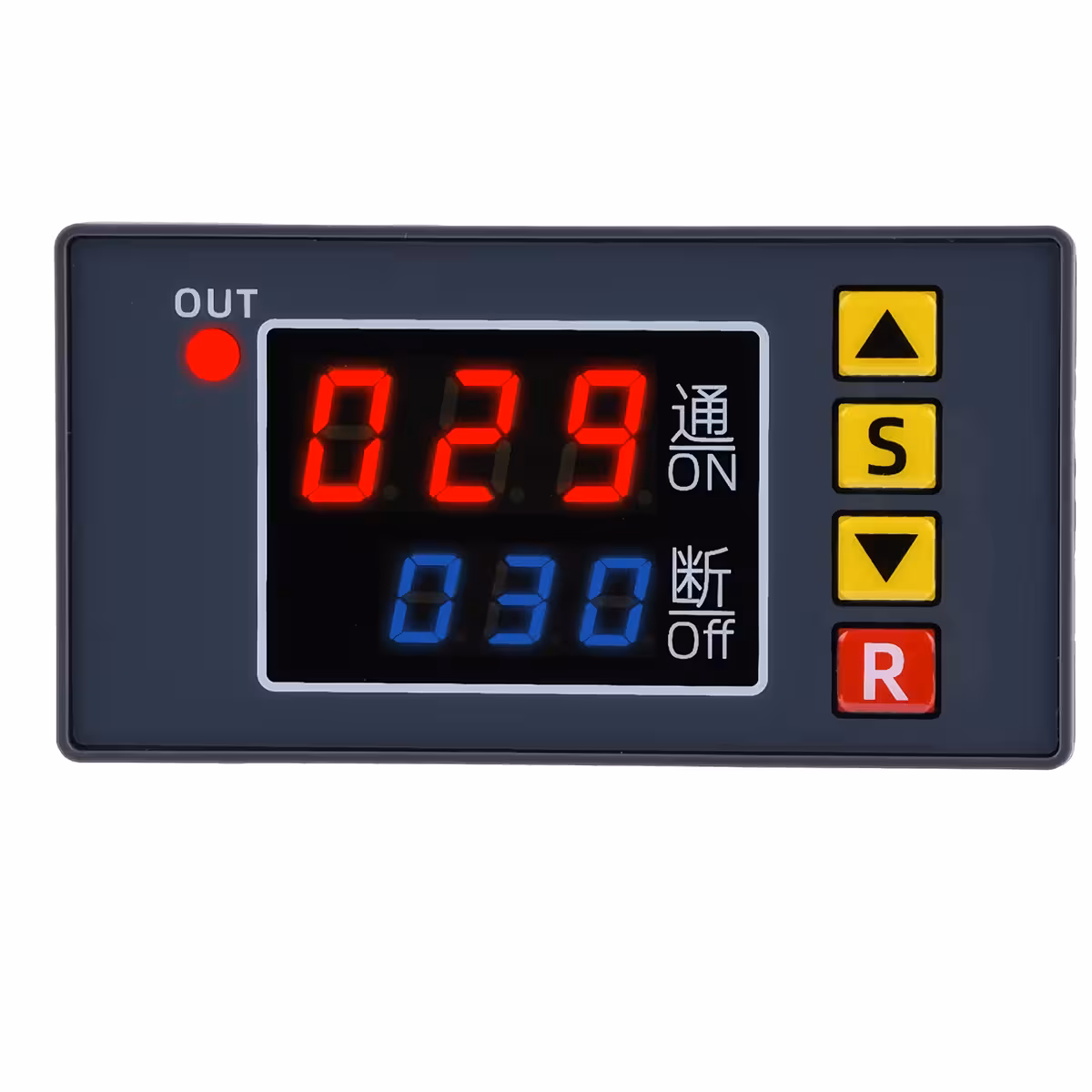

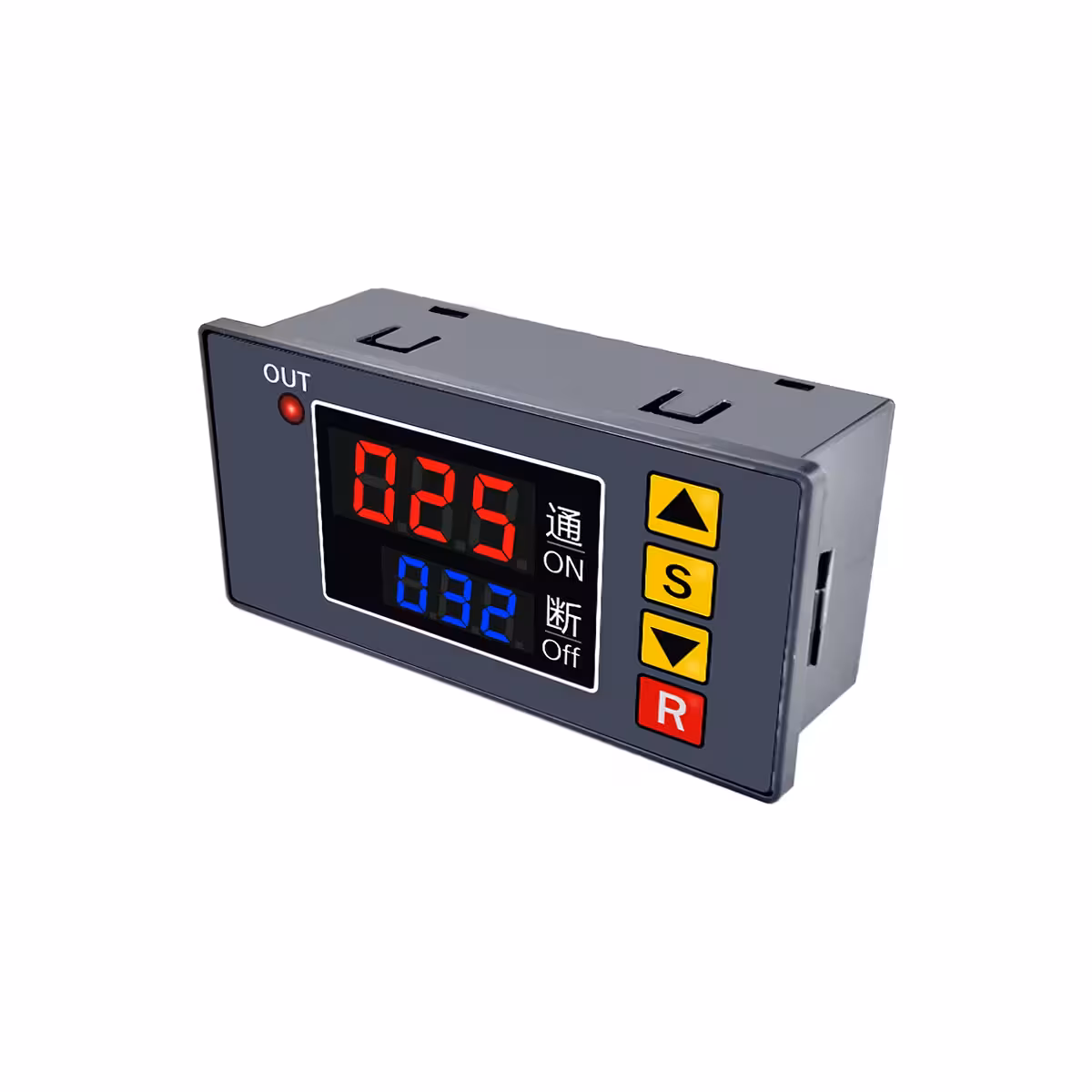

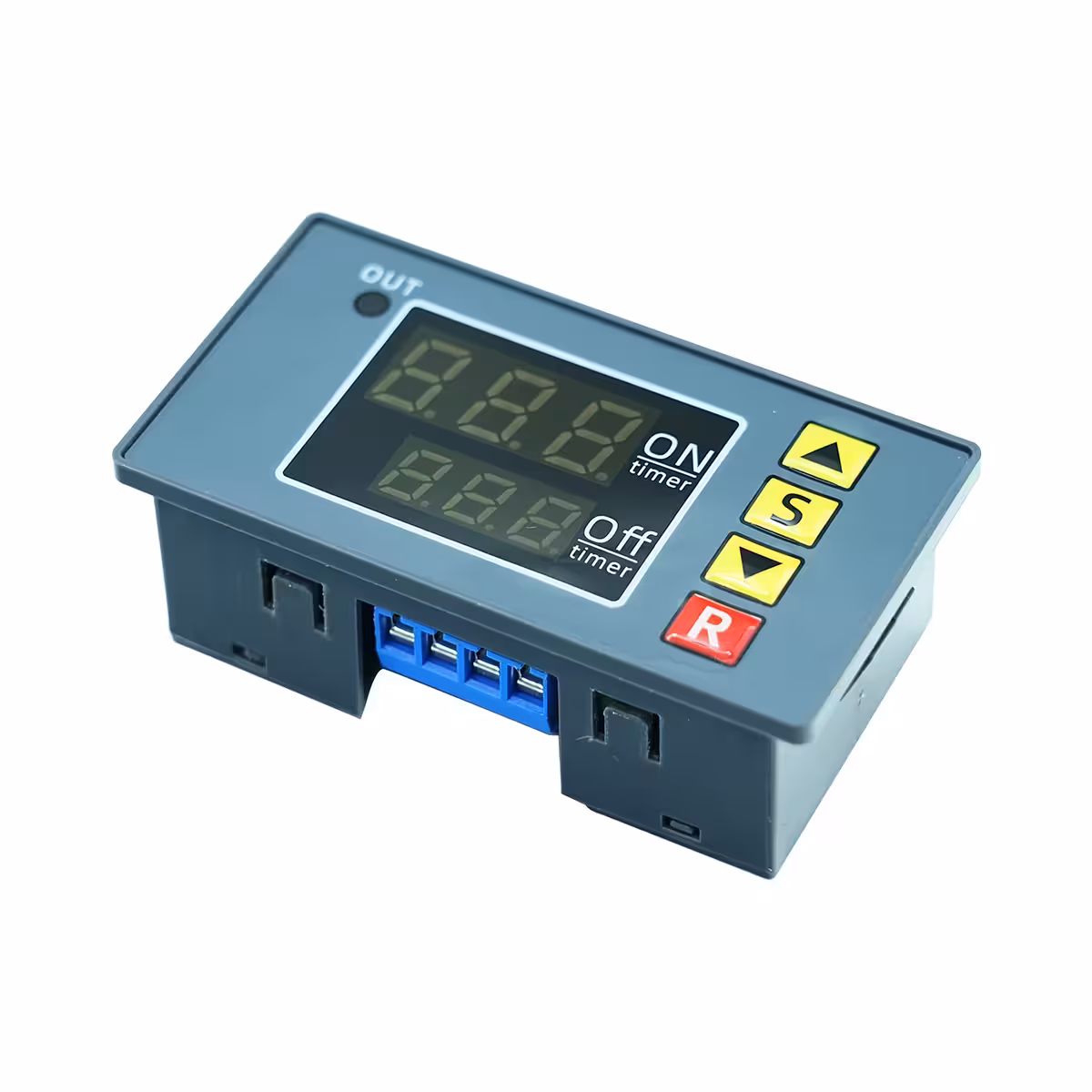

Modul deluje pri napetosti 24V DC in preklaplja bremena do 10A preko normalno odprtega (NO) kontakta, kar zadostuje za večino manjših in srednje velikih črpalk ali prezračevalnih sistemov. Fazi ON (vklop) in OFF (izklop) sta neodvisno nastavljivi, kar omogoča asimetrične scenarije delovanja v kompaktni izvedbi dimenzij 79,5 × 42,1 × 27,8 mm. LED indikator OUT zagotavlja vizualno potrditev stanja releja v vsakem trenutku.

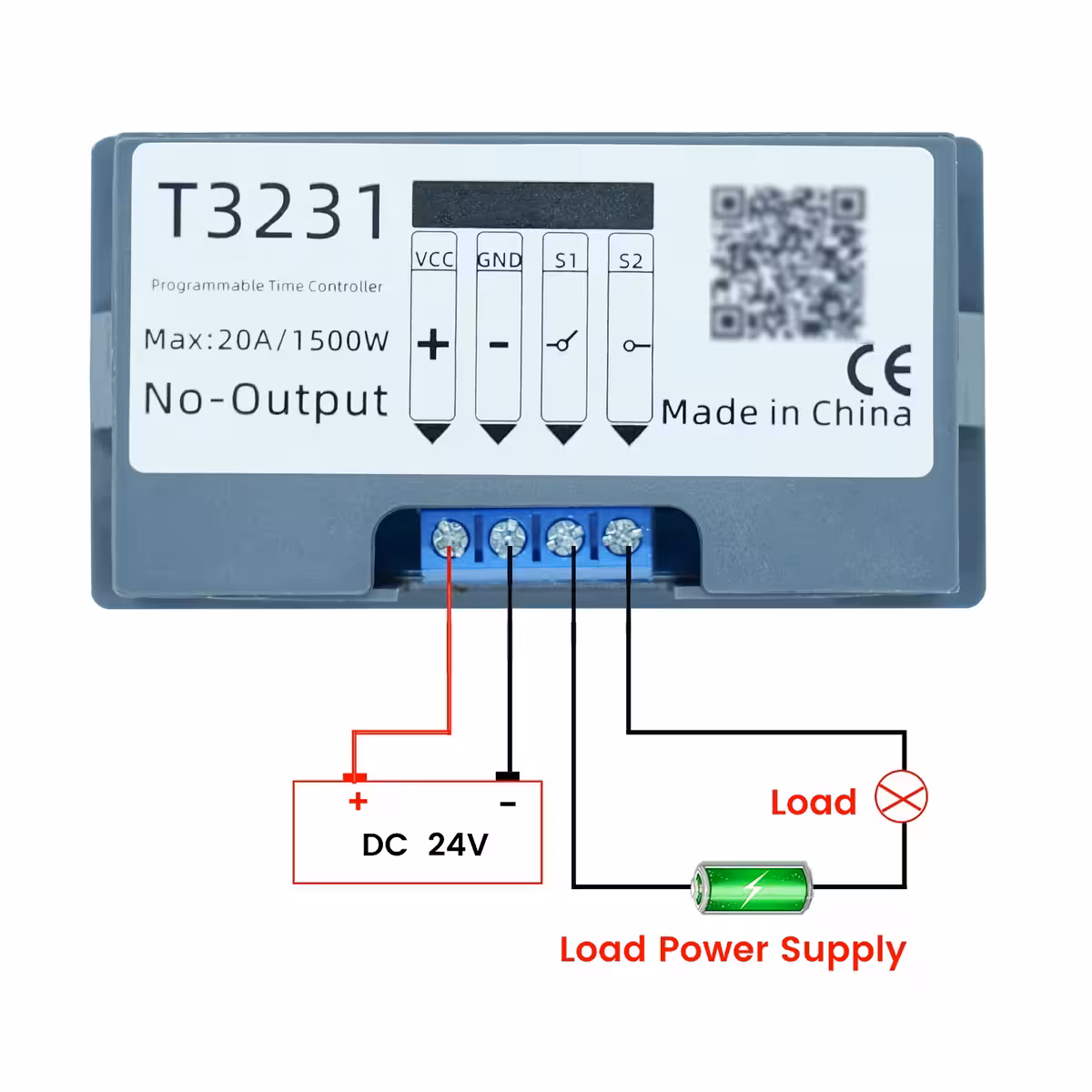

| Parameter | Vrednost / Podrobnosti |
|---|---|
| Napajalna napetost | 24V DC |
| Relejni izhod | 1 kanal, NO kontakt, do 10A |
| Časovna enota | Sekunde / Minute / Ure (neodvisno nastavljivo za ON/OFF) |
| Časovni razpon | 0 – 999 s/min/h |
| Ciklična funkcija | Neskončna zanka ali 1–999 ciklov |
| Zakasnitev vklopa / izklopa | Podprta |
| Sprožanje | Samodejno (P4=ON) ali ročno (tipka R / zunanji vhod) |
| Pomnilnik ob izpadu | Da — nehlapni pomnilnik, shrani vse parametre |

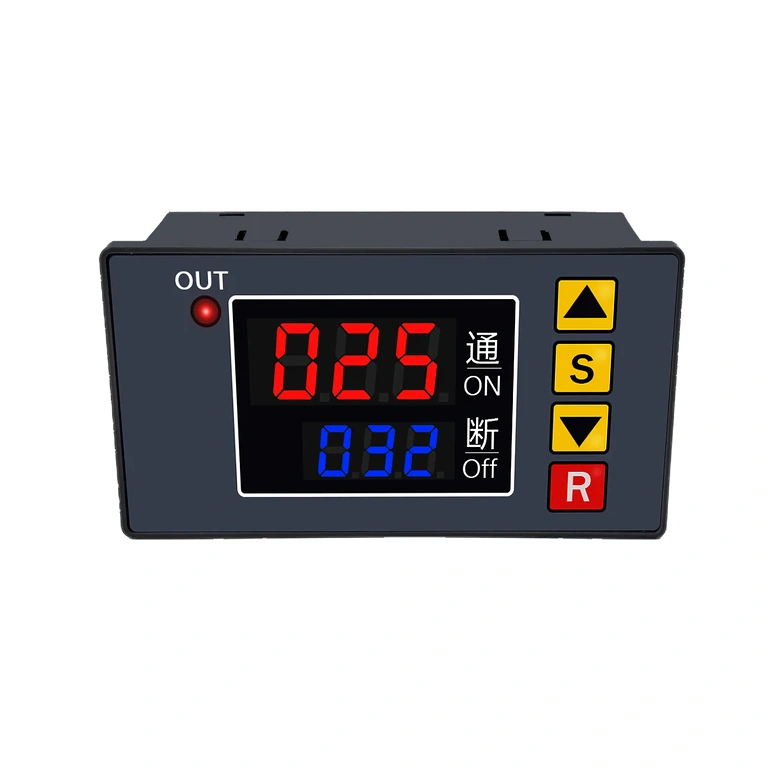

| LED indikator OUT | Sveti = rele aktiven, Ugasnjen = neaktiven |

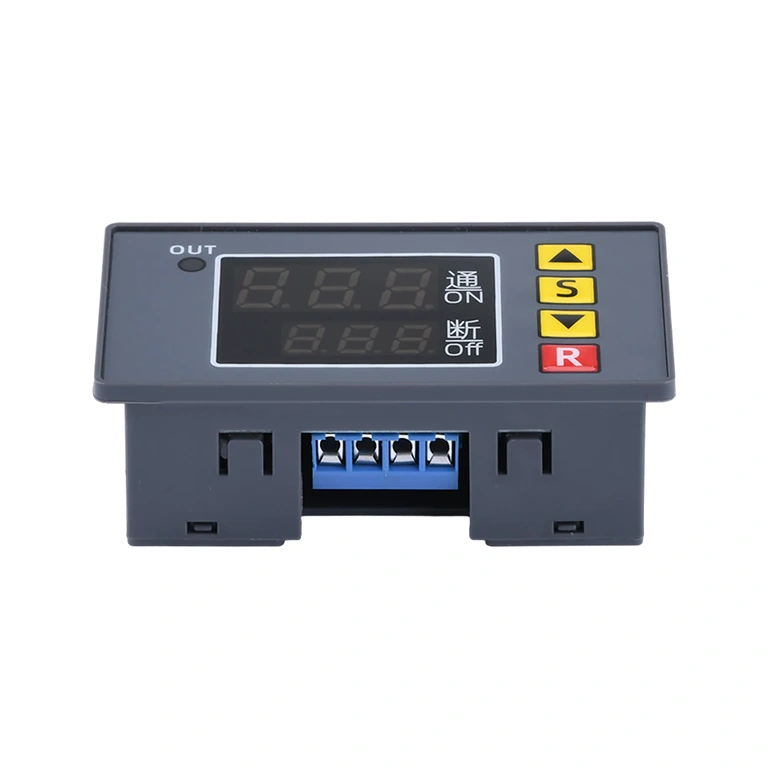

| Vhod za zunanji sprožilec | XH-2.45-2P (zahteva spajkanje konektorja ali žic) |
| Dimenzije modula | 79,5 × 42,1 × 27,8 mm |
| Izrez za vgradnjo | 77 × 39,3 mm |
Navodila za programiranje in uporabo

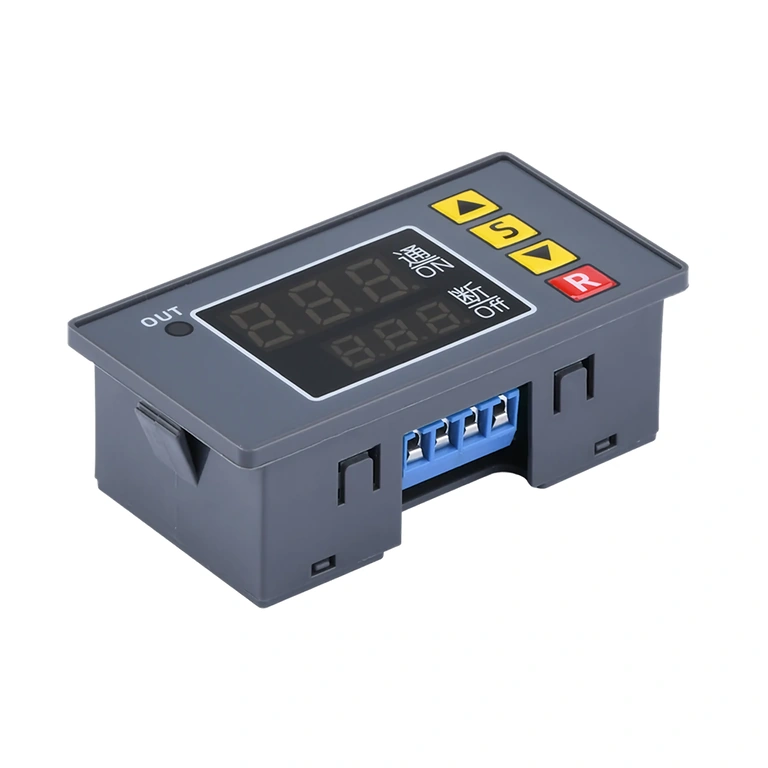

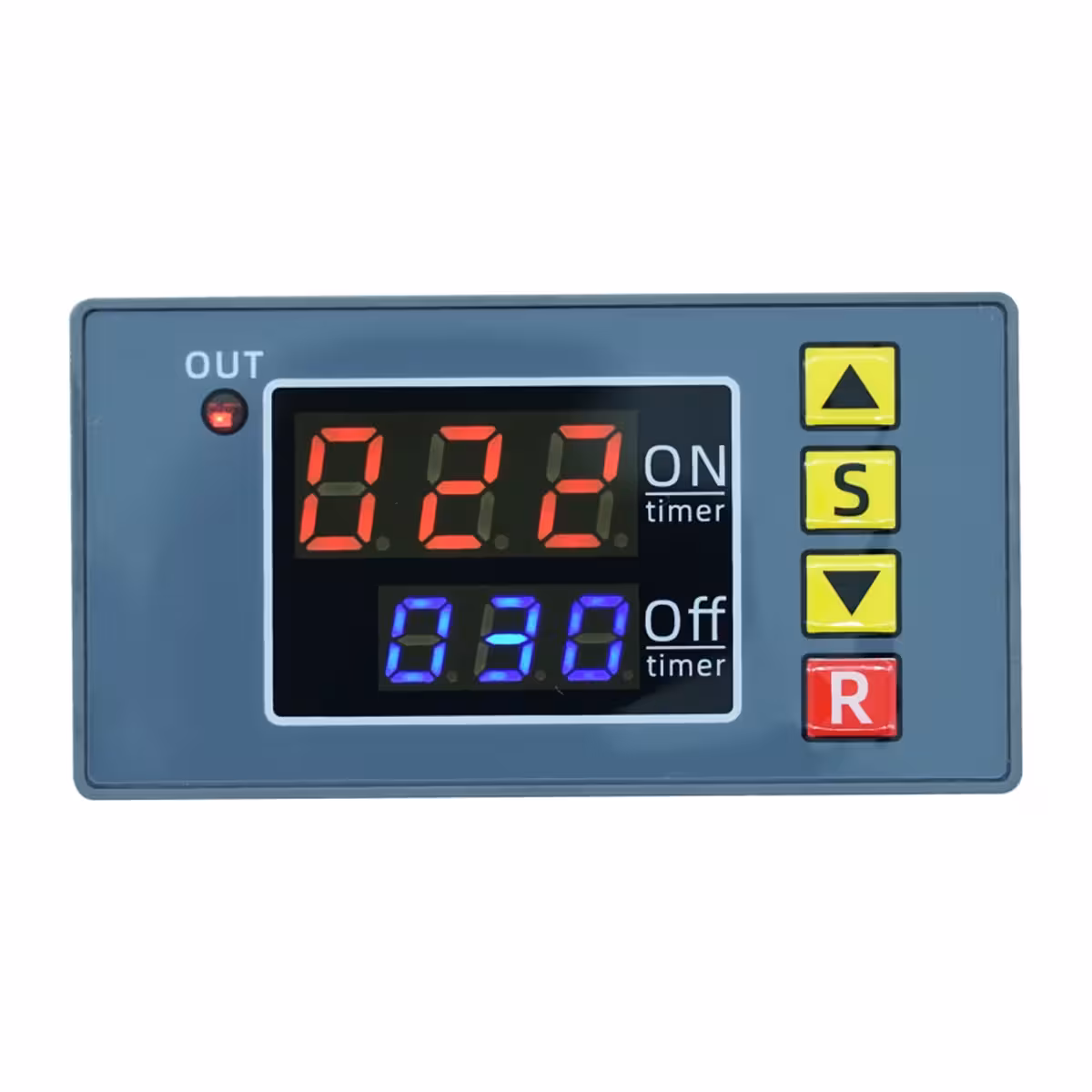

- Za vstop v meni za programiranje pridržite tipko S za 6 sekund.
- S kratkim pritiskom na S se pomikate med kodami P0–P5: P0 = časovna enota ON, P1 = časovna enota OFF, P2 = prioriteta cikla, P3 = število ciklov, P4 = način sprožanja, P5 = zaklepanje tipk.
- S tipkama ▲ in ▼ spremenite vrednost posameznega parametra.
- Z dvojnim klikom na S zaporedoma nastavite čas vklopa (ON) in čas izklopa (OFF).
- Če 6 sekund ne pritisnete nobene tipke, se nastavitve samodejno shranijo v pomnilnik.
- V samodejnem načinu (P4=ON) se cikel začne takoj po priklopu napajanja.
- V ročnem načinu (P4=OFF) za začetek cikla pritisnite tipko R ali aktivirajte zunanji vhod.
- Primer ponavljajočega cikla: ON=10s, OFF=5s, P3=OFF → neprekinjeno delovanje z izmeničnim vklopom.
- Primer zakasnitve vklopa: ON=0, OFF=10s → aktivacija 10 sekund po priklopu na napajanje.
Vsebina paketa

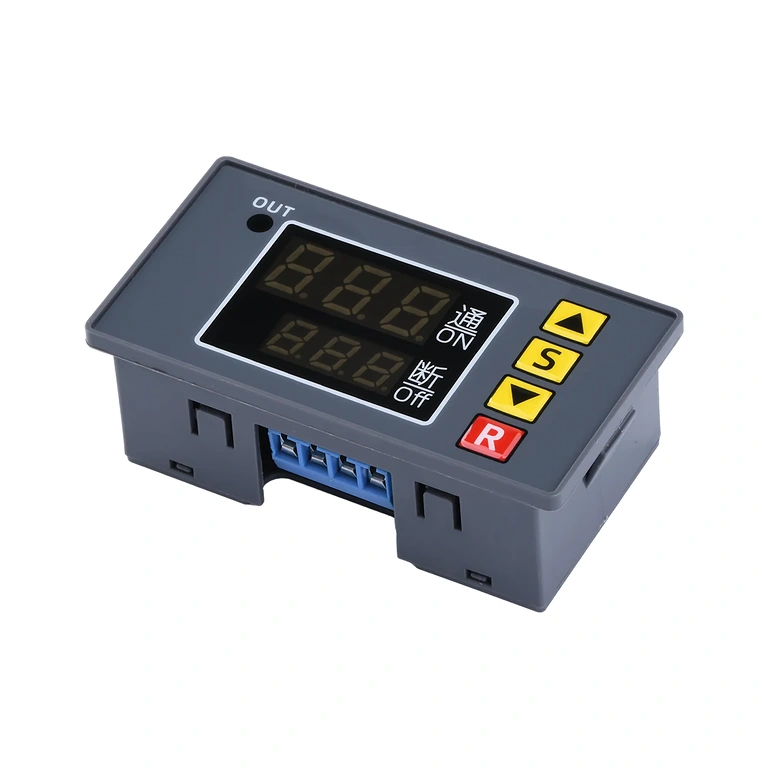

- 1 × Programabilni ciklični časovni rele 24V DC
Pogosta vprašanja
Ali lahko ta rele napajam z 12V ali 230V?
Ne. Modul je zasnovan izključno za 24V DC. Uporaba druge napetosti lahko trajno poškoduje vezje.
Kakšno največje breme lahko priključim na izhod releja?
Do 10A na NO kontaktu. Za večje porabnike priporočamo uporabo zunanjega kontaktorja, ki ga krmili ta rele.
Se nastavitve ob izpadu elektrike izbrišejo?
Ne. Nehlapni pomnilnik ohrani vse parametre (P0–P5, čase ON/OFF), cikel pa se ob ponovni vzpostavitvi napajanja samodejno nadaljuje.
Kako sprožim cikel preko zunanjega senzorja ali stikala?
Nastavite P4=OFF in stikalo oziroma senzor povežite na vhod XH-2.45-2P na plošči. Pozor: za priklop je potrebno na namenska mesta prispajkati konektor ali žice.
Ali lahko omejim število ciklov vklopa/izklopa?
Da. Parameter P3 vam omogoča izbiro med neskončno zanko ali določenim številom ponovitev med 1 in 999 cikli, po katerih se rele samodejno izklopi.
