Digitalni termostat za nadzor temperature tako v načinu ogrevanja (upravljanje grelnega elementa) kot v načinu hlajenja (upravljanje ventilatorja ali toplotne črpalke).

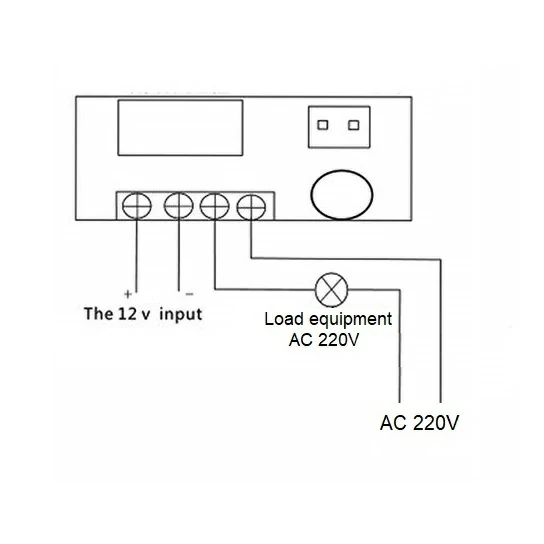

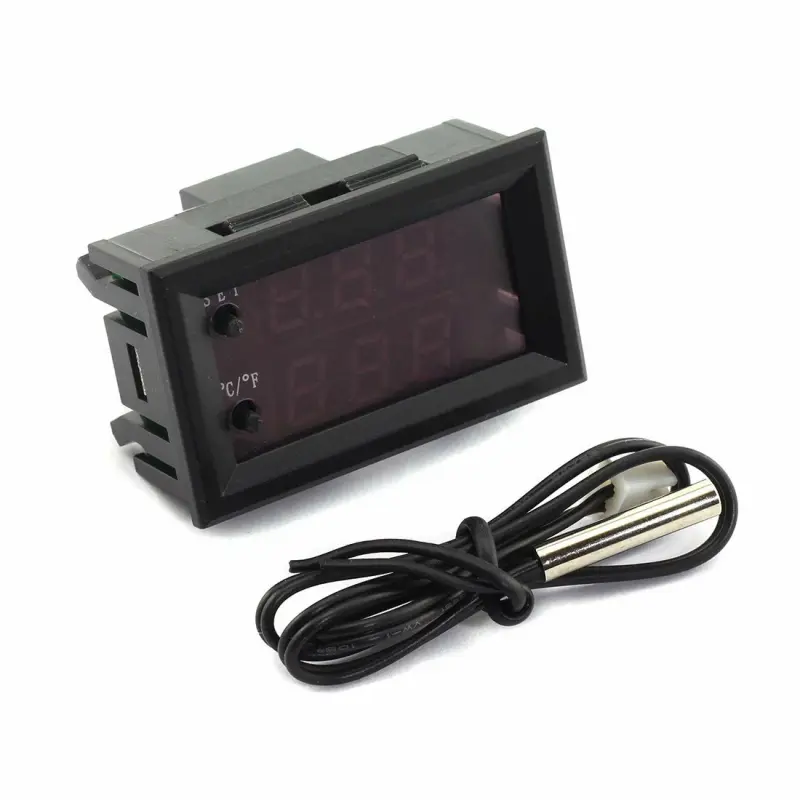

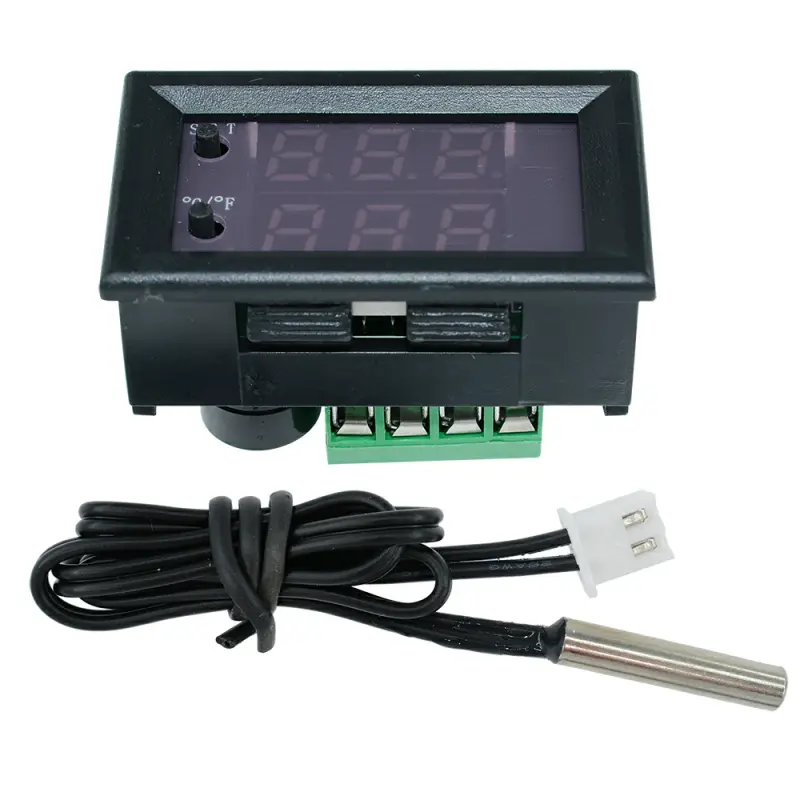

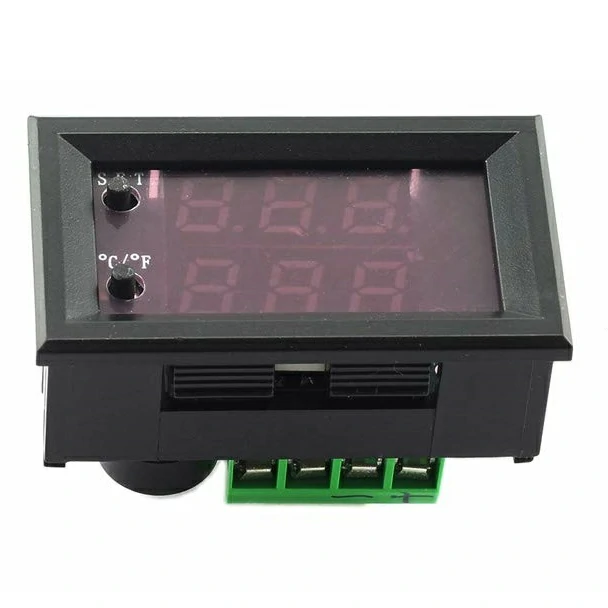

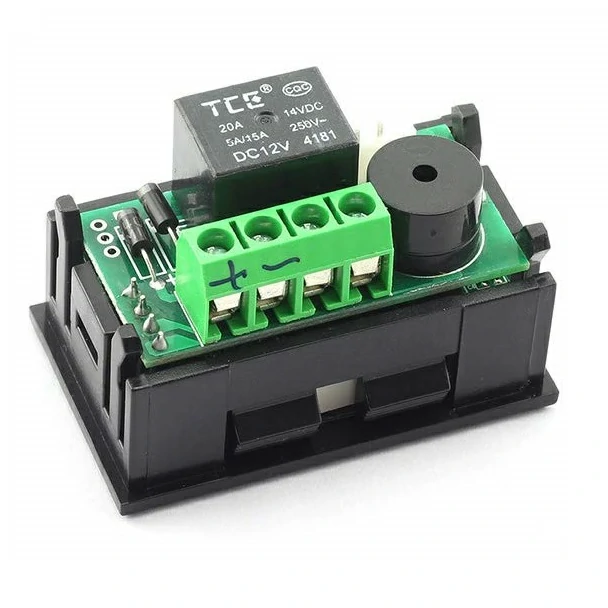

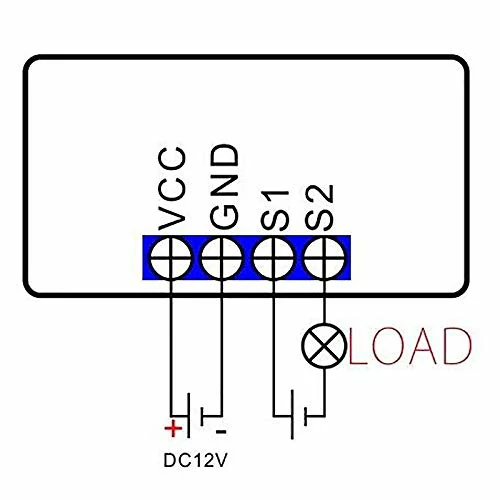

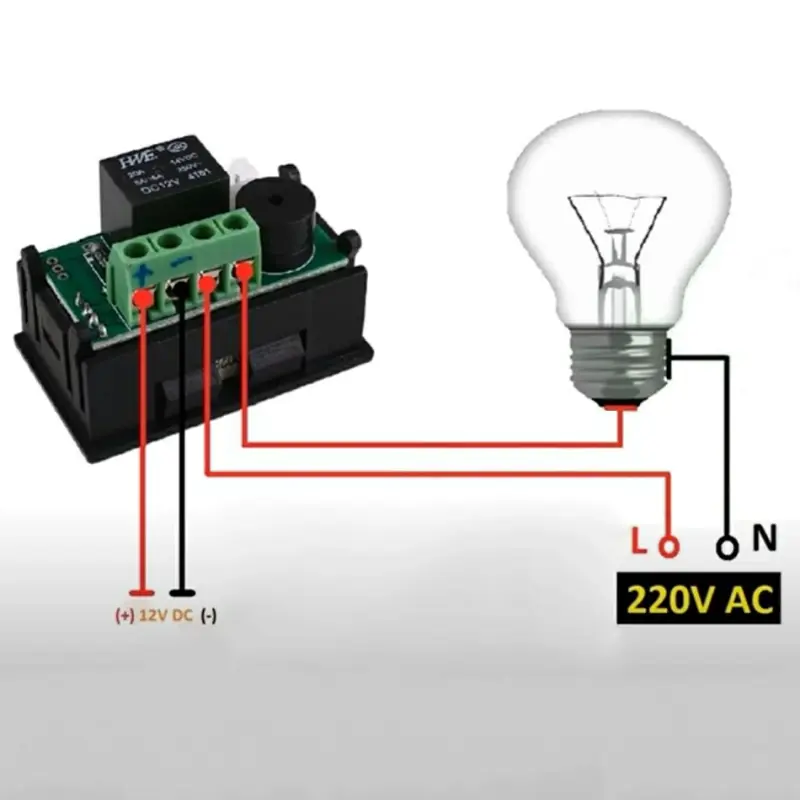

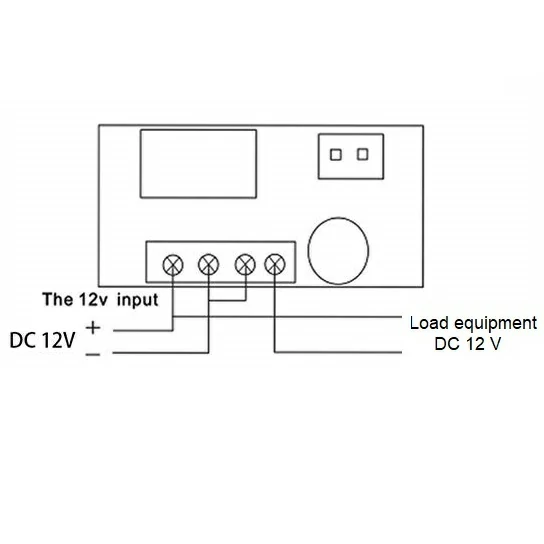

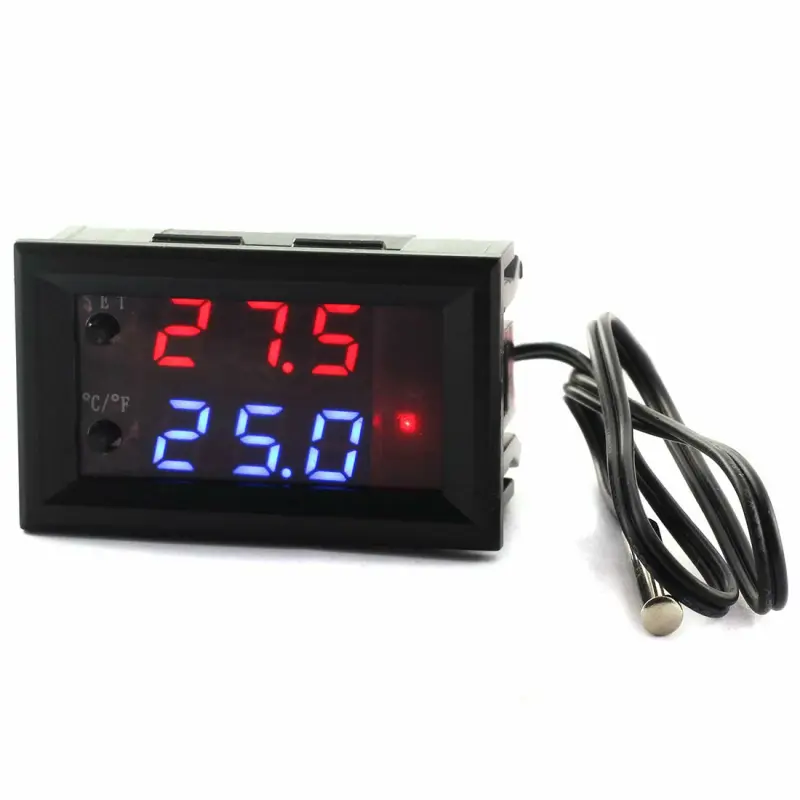

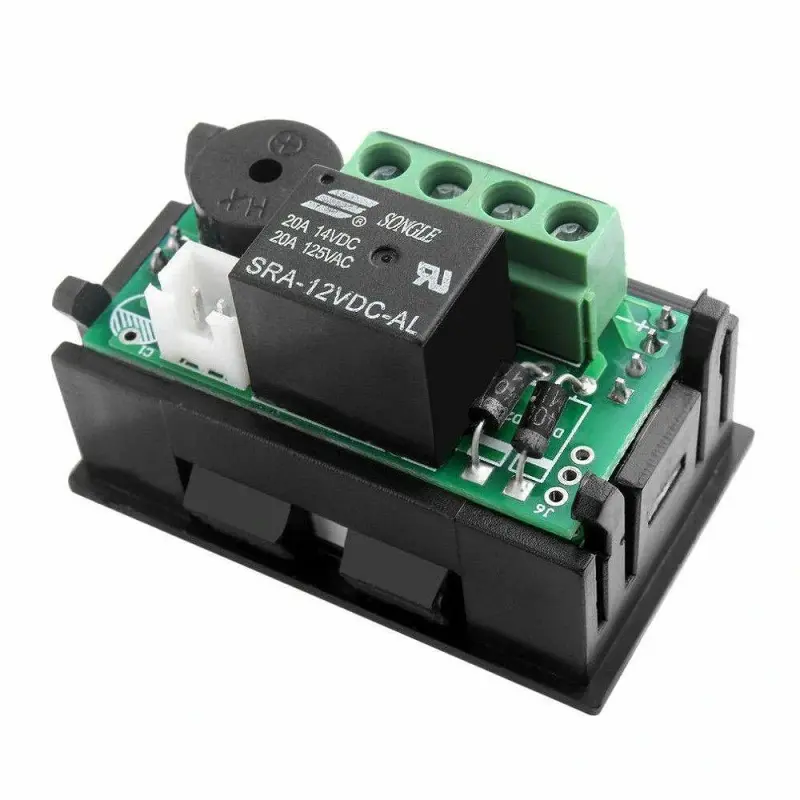

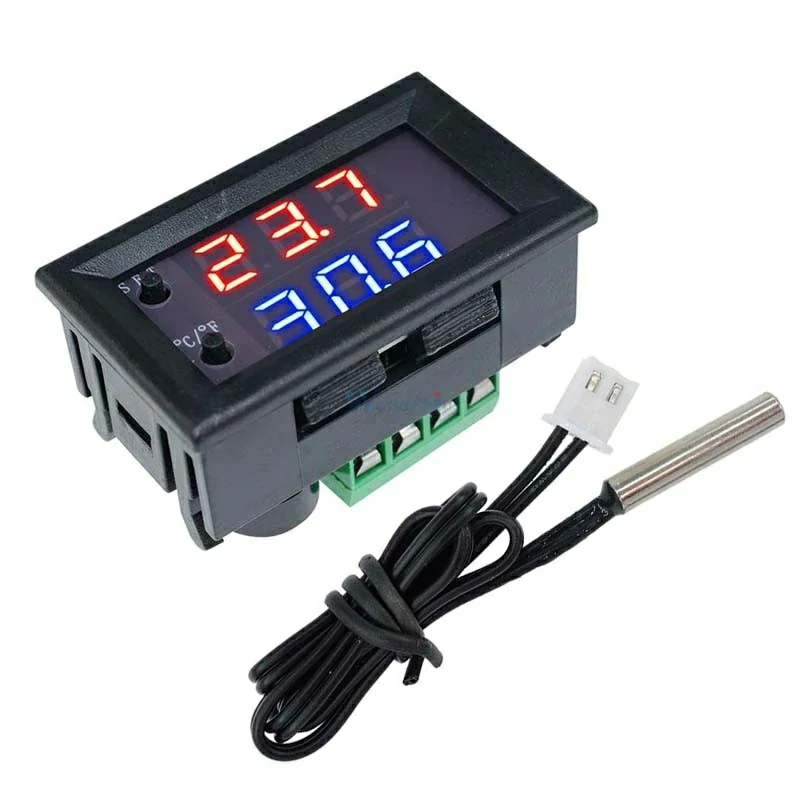

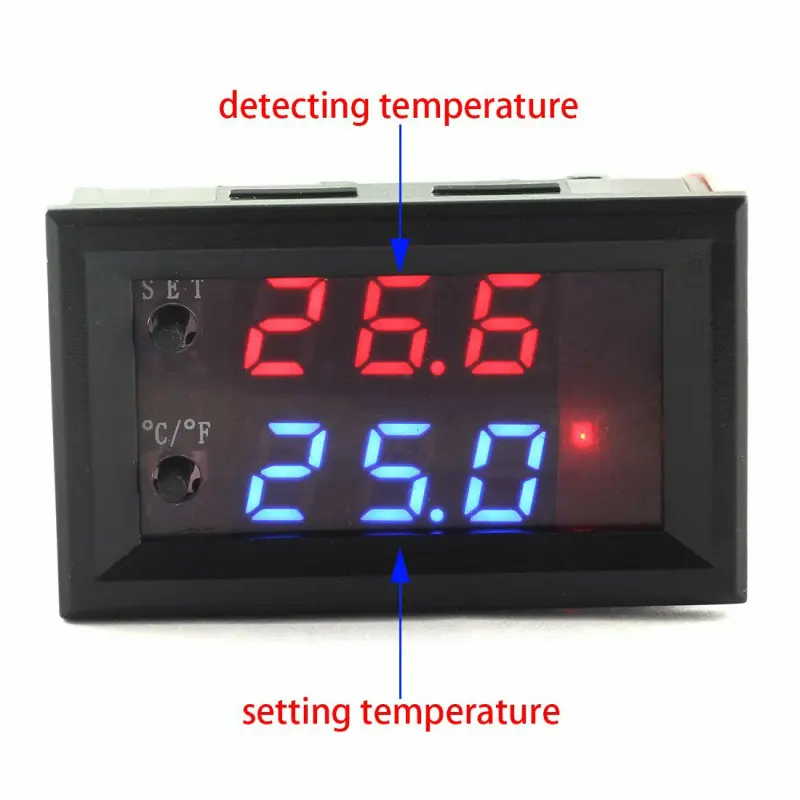

Napaja se z 12V in na izhodu ima rele, ki lahko nadzoruje obremenitve do 20A/14VDC in 5A/15A pri 250VAC. Ima zunanji vodoodporen temperaturni senzor s 40 cm kablom. Merilna ločljivost je 0,1 stopinje Celzija. Preklopni prag nastavljamo z gumbi SET, – in + v območju od -50 do 110 stopinj Celzija. Z dolgim pritiskom na tipko SET vstopite v meni, kjer lahko izberete način hlajenja/gretja, histerezo, temperaturno korekcijo, maksimalni prag in zakasnitev vklopa.
Tehnični podatki:
• Napajalna napetost: 12V
• Največji preklopni tok: 7A/12VDC in 7A/250VAC (1500W)
• Merilno območje temperature: -50°C – 110°C
• Ločljivost: 0,1C (-9,9-99,9C)
• Natančnost meritve: ± 0,1°C
• Interval osveževanja podatkov: 0,5s
• Maksimalna temperaturna zaščita: 0-110°C
• Potopna merilna sonda (vodoodpornost) NTC (10K 0,5%)

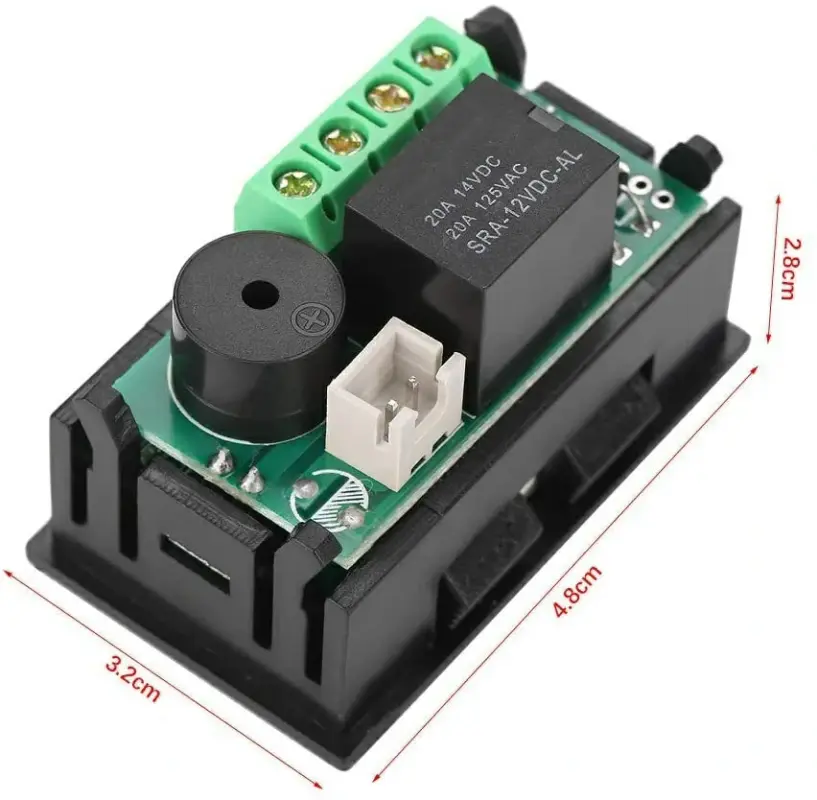

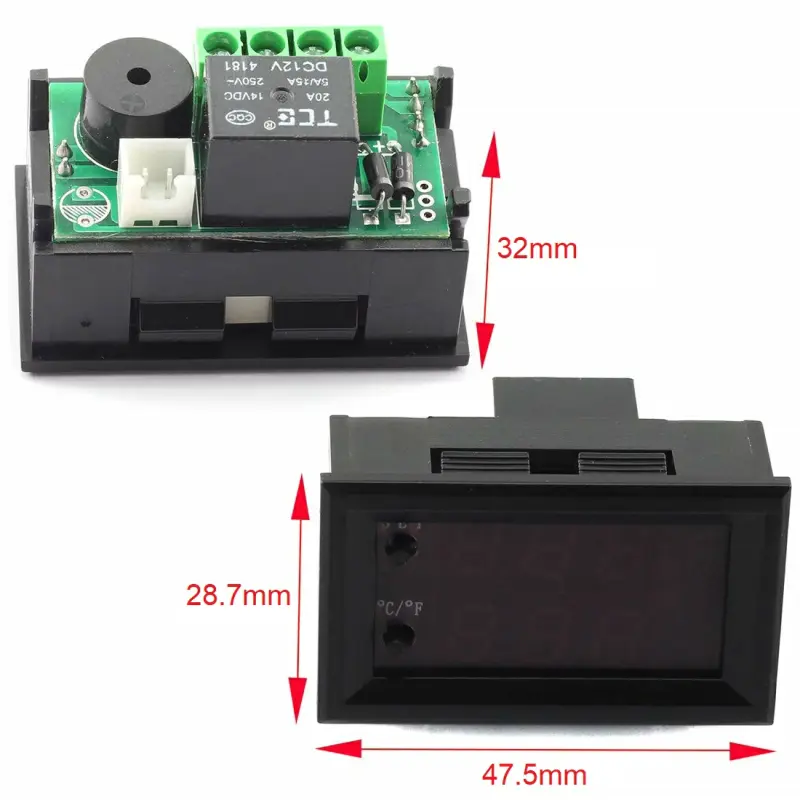

• Dimenzije: 48x28x32mm (dimenzija izreza 46×26,5 )
Aplikacije:
• ogrevanje z vodnim hlajenjem (akvarij, bazen)
• ogrevanje s hlajenjem zraka (prostor, rastlinjak…)
• varnostne aplikacije za pregrevanje napajalnih sistemov, kompresorjev in črpalk.
Koraki programiranja:
1. pritisnite gumb SET za 5 sekund
2. izberite želeno funkcijo P1 – P8 z uporabo gumbov SET (gor) in °C/F (dol)
3. Pritisnite SET za 2 sekundi in °C/F, dokler se ne prikaže. začne modri zaslon utripati – izbrana je želena funkcija/vrednost.
4. Pritisnite SET 2 sekundi in °C/F za potrditev
P0 – nastavitev hlajenja / ogrevanja: ( C / H ) – tovarniška nastavitev C
P1 – nastavitev histereze (kolikšna sprememba vrednosti temperature je potrebna za spremembo stanja releja): 0,1 – 30 – tovarniška nastavitev 2
P2 – mejna nastavitev zgornja temperatura: 110 stopinj C – tovarniška nastavitev 110
P3 – nastavitev spodnje meje temperature: -50 stopinj C – tovarniška nastavitev -50
P4 – kalibracija senzorja – lahko se kalibrira na podlagi učinkovitejšega termometra (če obstaja): -7 stopinj Celzija ~ 7 stopinj Celzija – tovarniška nastavitev 0
P5 – nastavitev zakasnitve med doseganjem temperaturnega praga in izklopom releja: 0 – 600 sekund – tovarniška nastavitev 0
P6 – nastavitev alarma za visoko temperaturo – rele se bo zaustavil in znova zagnal, ko temperatura pade pod to vrednost: 0-110 stopinj Celzija – tovarniška nastavitev IZKLOP Za vrnitev na tovarniške nastavitve morate istočasno pritisniti 2 gumba.
POZOR!
- ločite sonde od kablov pod napetostjo, izhodov in tokovnih povezav
- ne prekoračite največjega toka, ki ga dovoljuje rele, v primeru večjih obremenitev uporabite zunanji rele (električni kontaktor)
- senzor je nameščen z žarnico navzgor, da prepreči poškodbe zaradi infiltracije tekočine, stran od zračnih tokov ali ventilatorjev (za pravilno merjenje temperature).
