Digitalni števec impulzov ima široko paleto aplikacij, vključno v živilski industriji za štetje pakirnih ciklov, v obdelavi kovin za spremljanje vrtljajev CNC strojev, v industriji pijač za štetje nalepljenih etiket, v različnih sistemih za nadzor dostopa in celo v strojih za navijanje. , balirane ali za štetje obratov v različnih industrijskih procesih.

Lahko se konfigurira za spremljanje števila vstopov in izstopov ljudi na različnih lokacijah. Na primer, v trgovini se lahko števec namesti blizu vhodnih vrat, da beleži, koliko ljudi vstopi ali izstopi, kar zagotavlja koristne podatke za spremljanje prometa in upravljanje človeških virov.

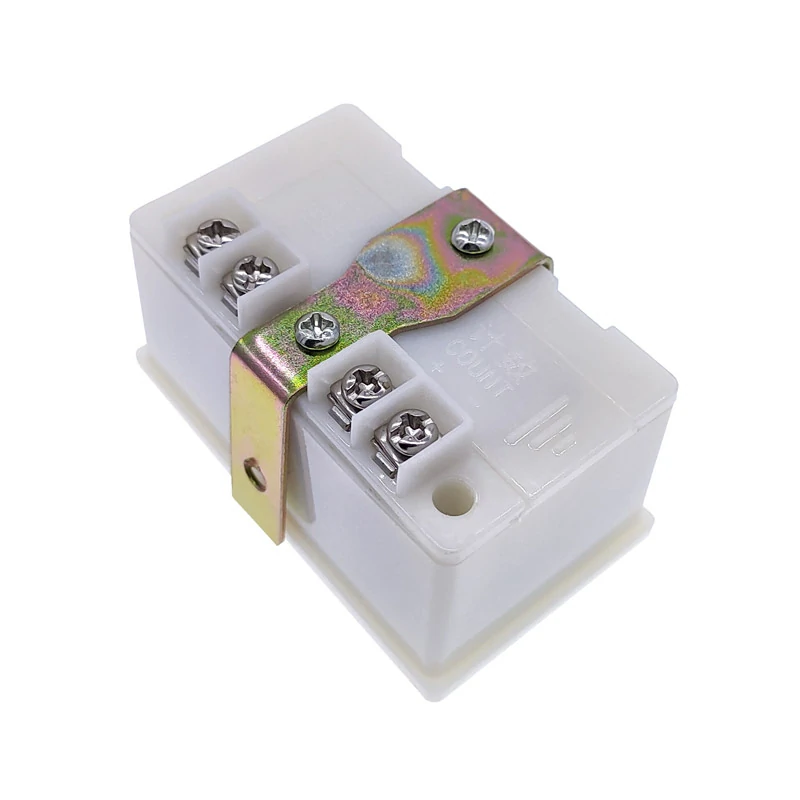

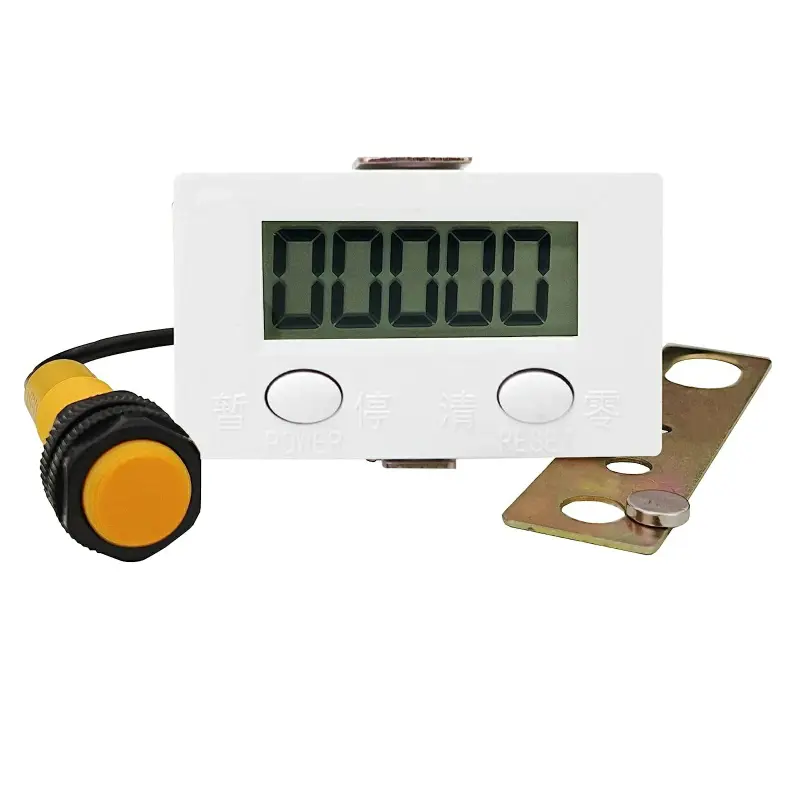

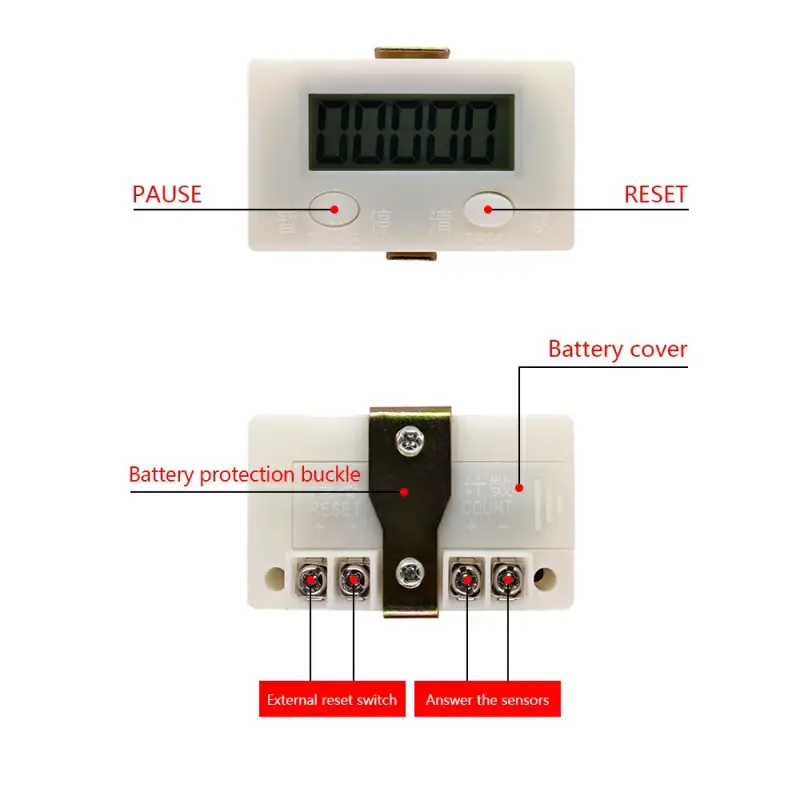

Poleg uporabe magnetnega senzorja je števec mogoče izdelati tako, da se obe žici za štetje povežeta s prostim kontaktom na releju ali s kontaktom stikalo-omejevalnik. Impulz se zabeleži, ko se kontakti zaprejo (na negativnem robu signala). Ta naprava je dobro odporna na motnje in hrup. Deluje na lastno baterijo, ne potrebuje zunanjega vira napajanja. Ima kontakt za ponastavitev (kontakta 3 in 4). Stiki za štetje so poimenovani 1 in 2 in lahko sprejmejo do 30 vhodnih signalov na sekundo. Na sprednji plošči sta gumb POWER (dolg pritisk za vklop/izklop) in gumb RESET.

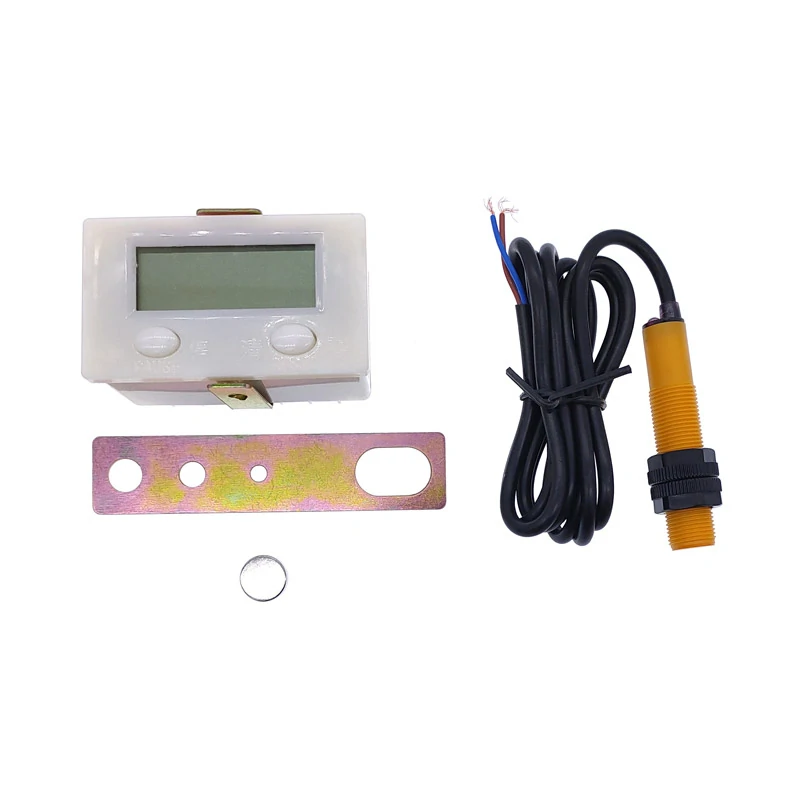

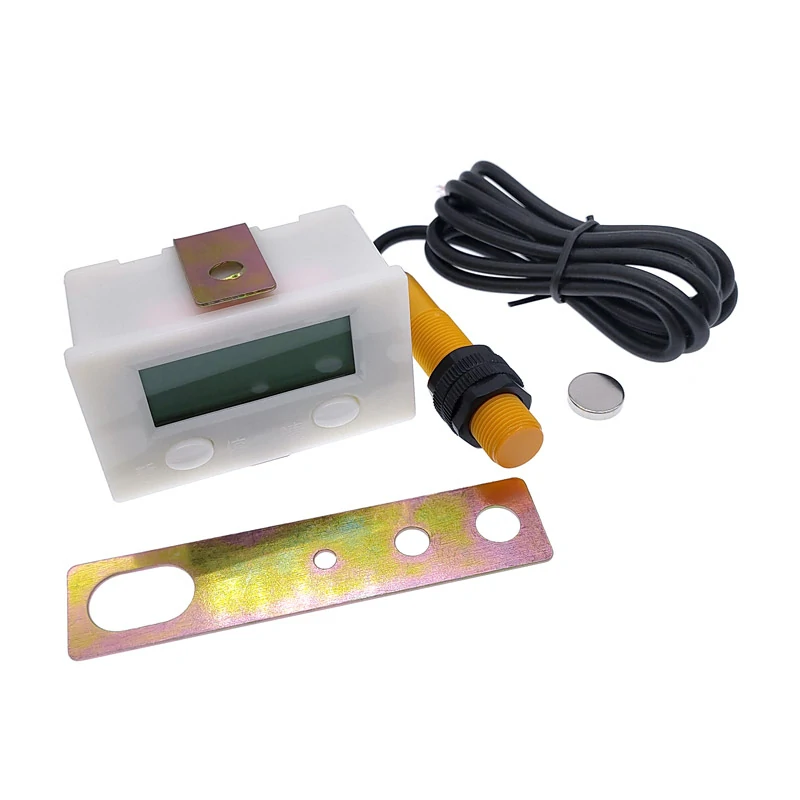

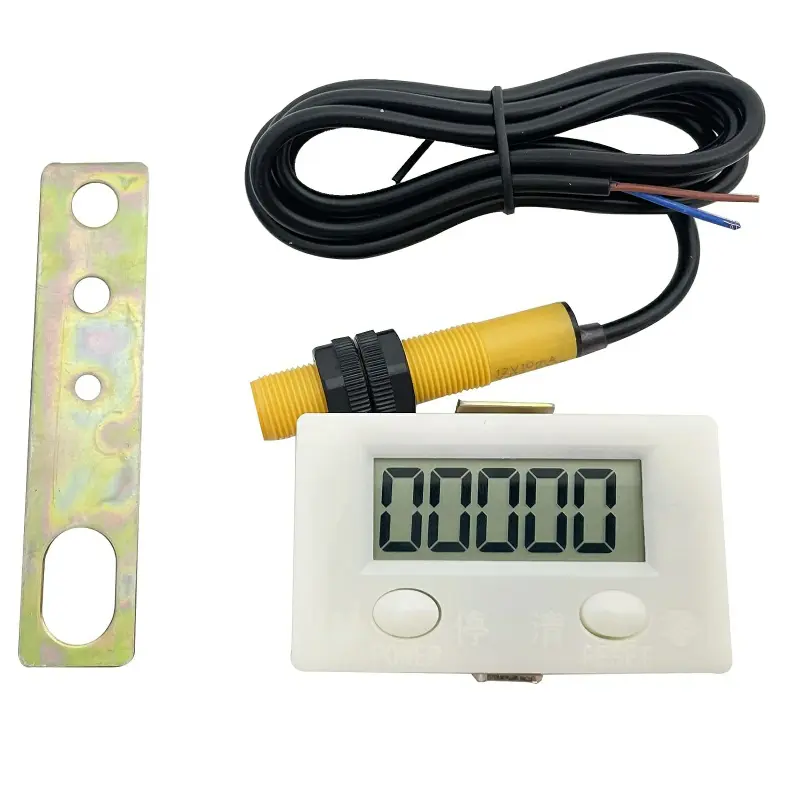

Če želite zamenjati baterijo, morate odstraniti dva pritrdilna vijaka na zadnji strani naprave in potisniti pokrov navzven. Šteje samo v naraščajočem vrstnem redu in ga ni mogoče nastaviti za štetje v padajočem vrstnem redu. Komplet vsebuje števec, magnetni senzor z dvema maticama, kovinsko montažno ploščo za senzor in diskasti magnet za aktiviranje senzorja.

Za štetje impulzov iz električnega omrežja (220-240V AC) se uporablja kontakt vmesnega releja, katerega tuljava se napaja na 220V AC.

Opis:
• Napajanje: baterija AA (ni priložena)
• Predvidena življenjska doba baterije: 1 – 2 leti
• Vrsta baterije: AA – R6 (pod drsnim pokrovom)
• Zaslon: 5 števk, 18 mm znakov
• Največje število prikazanih števk: 00000 – 99999
• Delovna temperatura: 0°C – 60°C
• Material: bel polikarbonat
• Dolžina kabla: 100 cm
• Stopnja zaščite: IP40
• Vključuje senzor za štetje impulzov z balonom REED

Dimenzije:

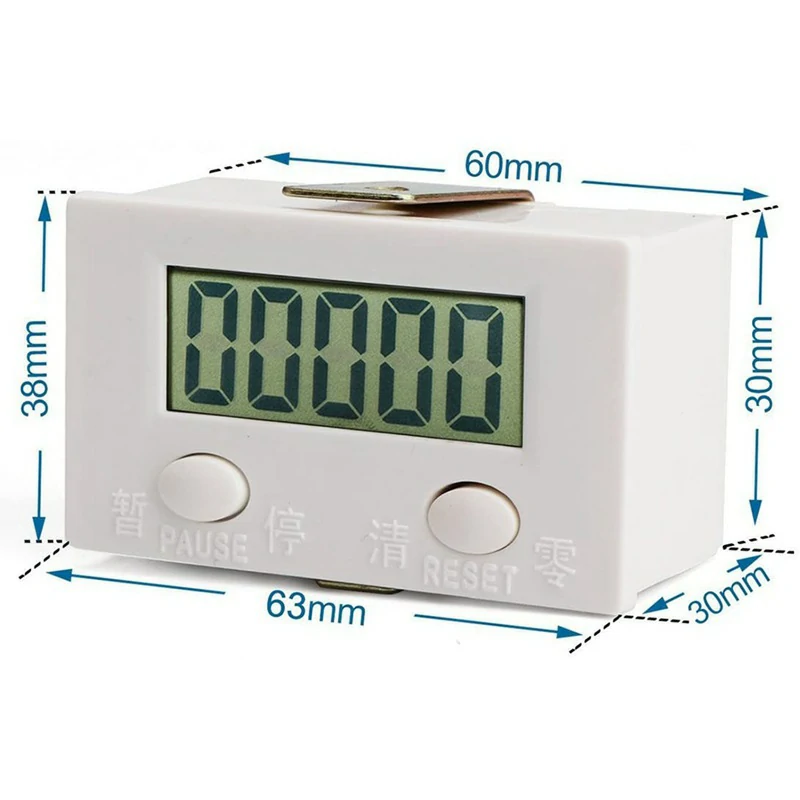

• Velikost montažne luknje v panel: 35 x 61 mm
• Montažna globina: 31 mm
• Višina profila pred panelom: 3 mm •
Velikost okvirja: 37 x 63 mm

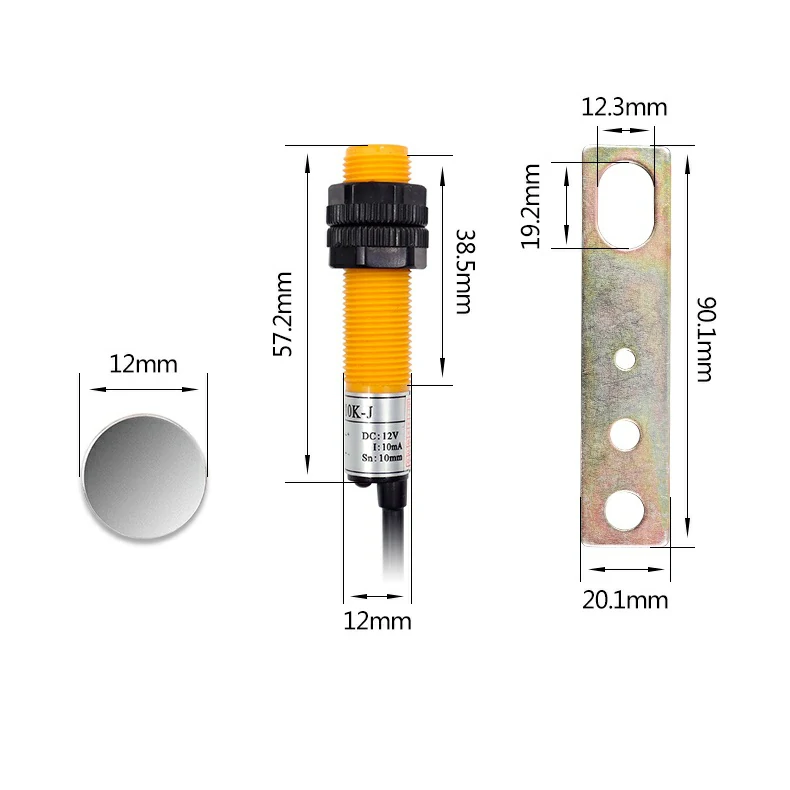

• Premer magnetnega senzorja: 12 mm, navoj M12
• Dolžina senzorja: 58 mm
• Dolžina navojnega dela senzorja: 40 mm
• Dolžina kabla senzorja: 100 cm
• Velikost magneta: 12 x 3 mm
