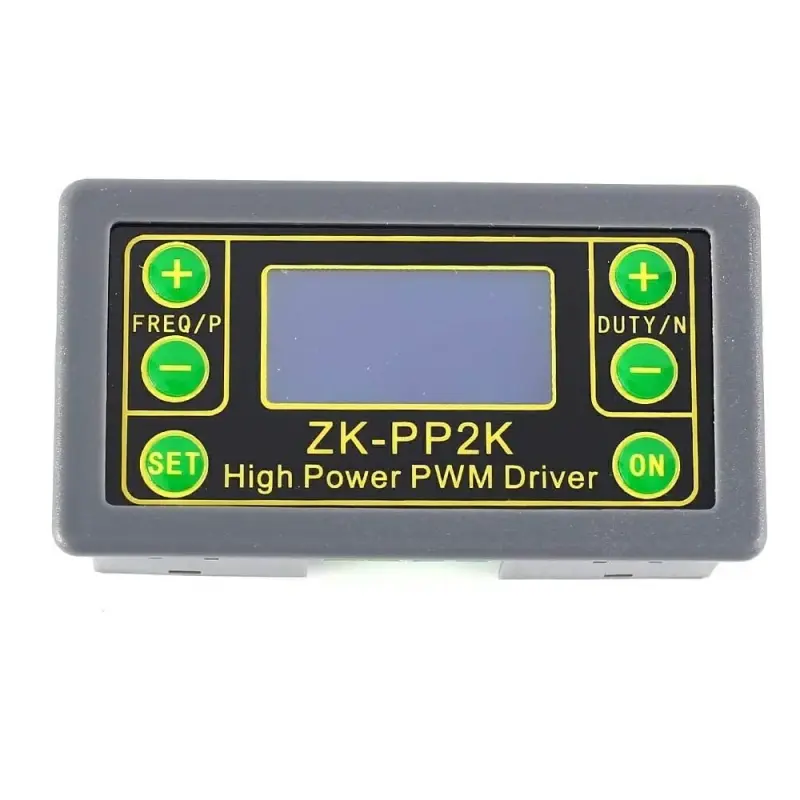

Ta naprava predstavlja vodilno rešitev v industriji, saj zagotavlja obsežen nabor električnih signalov, vključno s kvadratnimi valovi, impulzi in nastavljivimi izhodnimi nivoji. S svojima dvojnima načinoma, PWM in PULSE, ponuja vsestranskost pri modulaciji signala in izpolnjuje različne zahteve testiranja različnih industrijskih sektorjev. Ta naprava, opremljena z najsodobnejšo tehnologijo, ponuja funkcije brez primere, ki jo spreminjajo v bistveno orodje za različne aplikacije, kot so eksperimentalni razvoj, nadzor motorja, povezovanje z mikrokrmilniki, regulacija svetlosti in nadzor hitrosti.

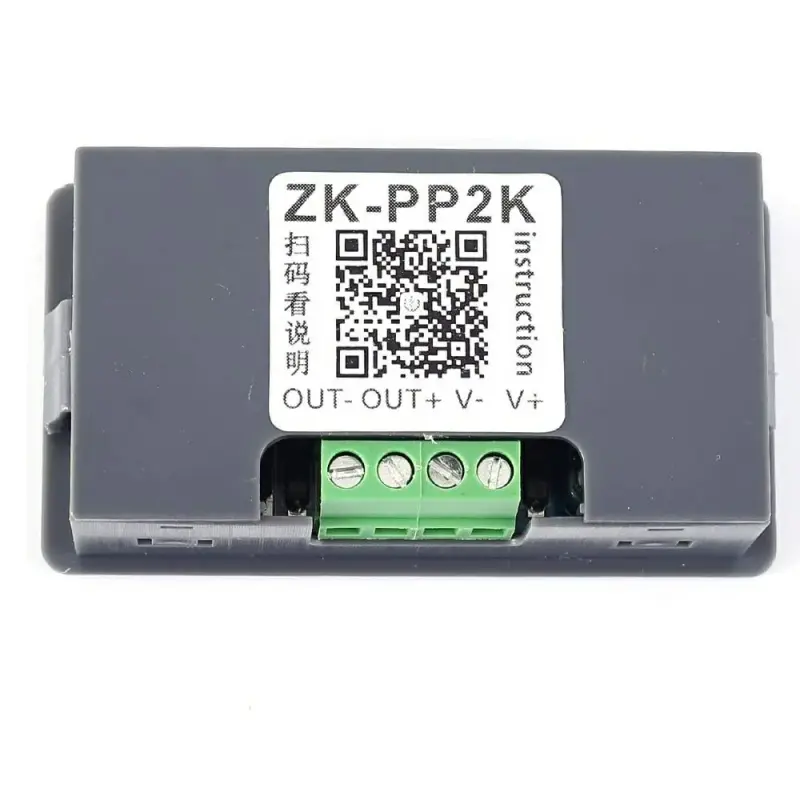

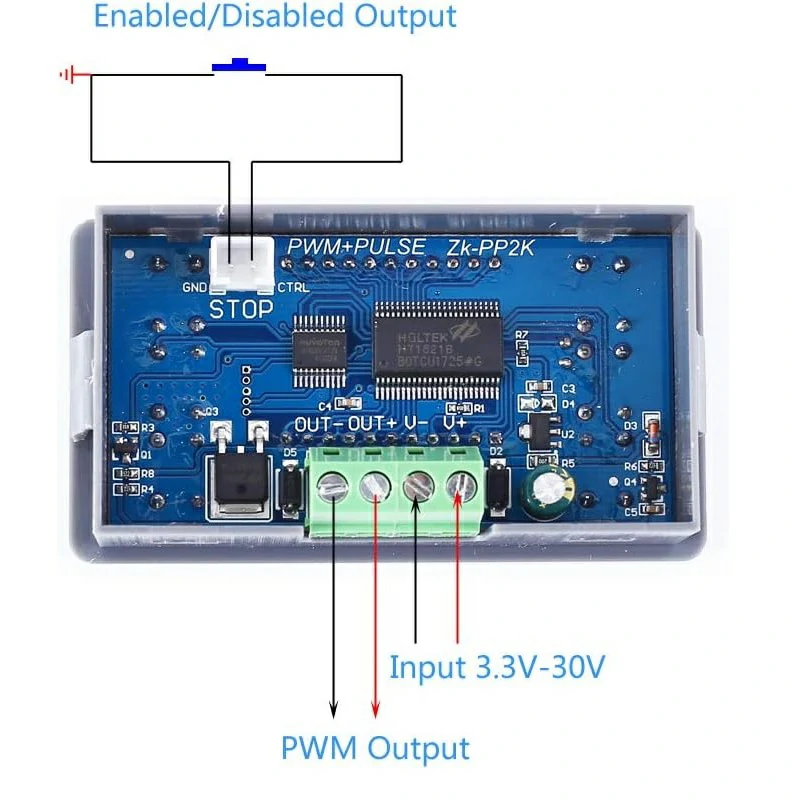

• Delovna napetost: DC 3,3 V-30 V
• Frekvenčni razpon: 1Hz~150KHz
• Razpon delovnega cikla: 0,00%-100%
• Izhodni tok: do 8A
• Število impulzov: 1~9999 ali neskončno
• Čas v pripravljenosti: 0,000 s ~9999 s
• Razpon delovne temperature: -20℃~85℃
• Razpon delovne vlažnosti: 0%~95%RH

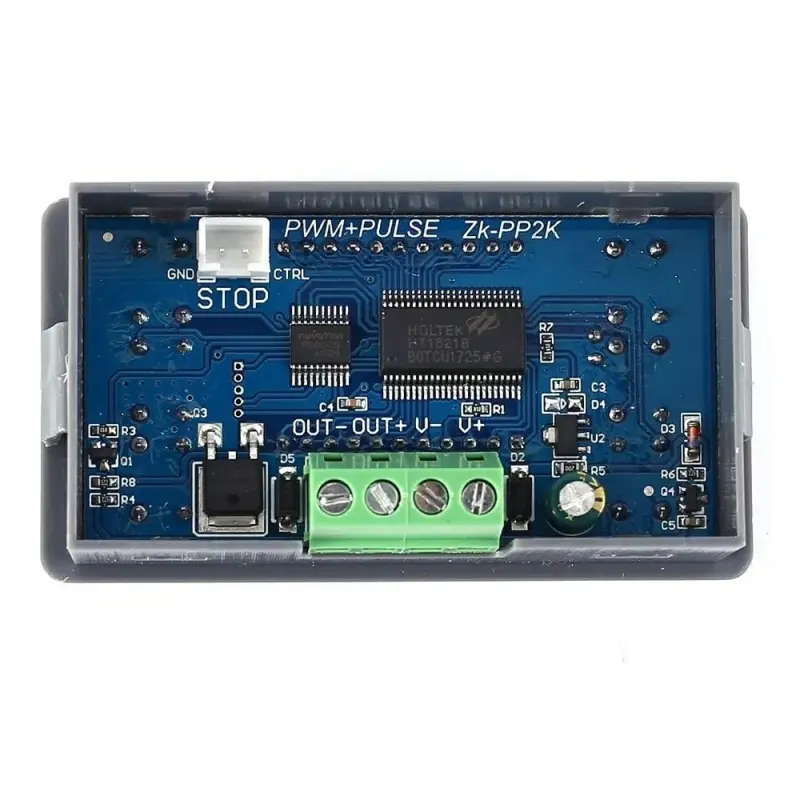

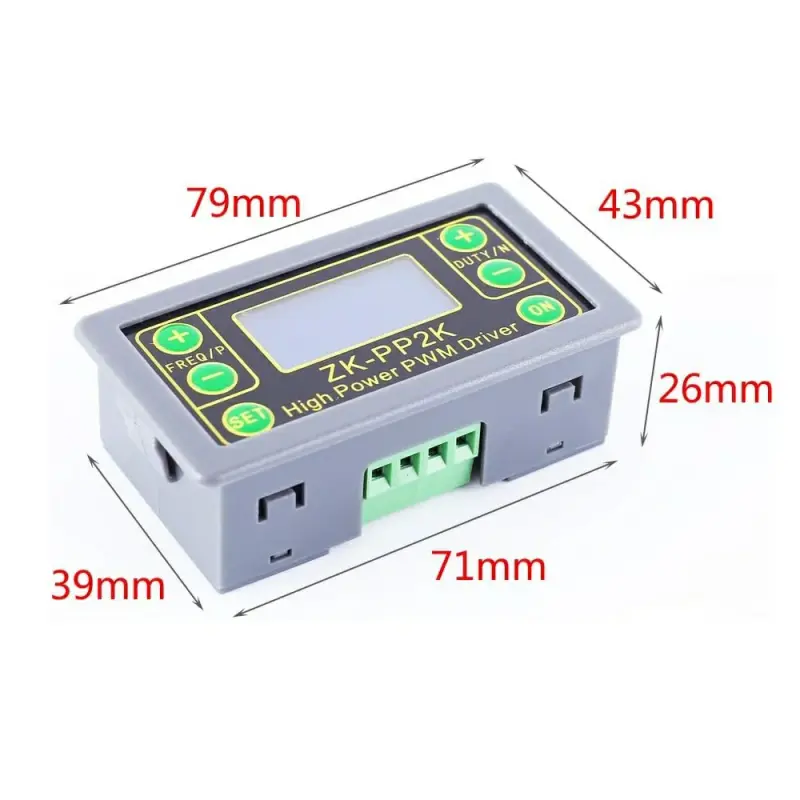

• Dimenzije: 79 x 43 x 26 mm

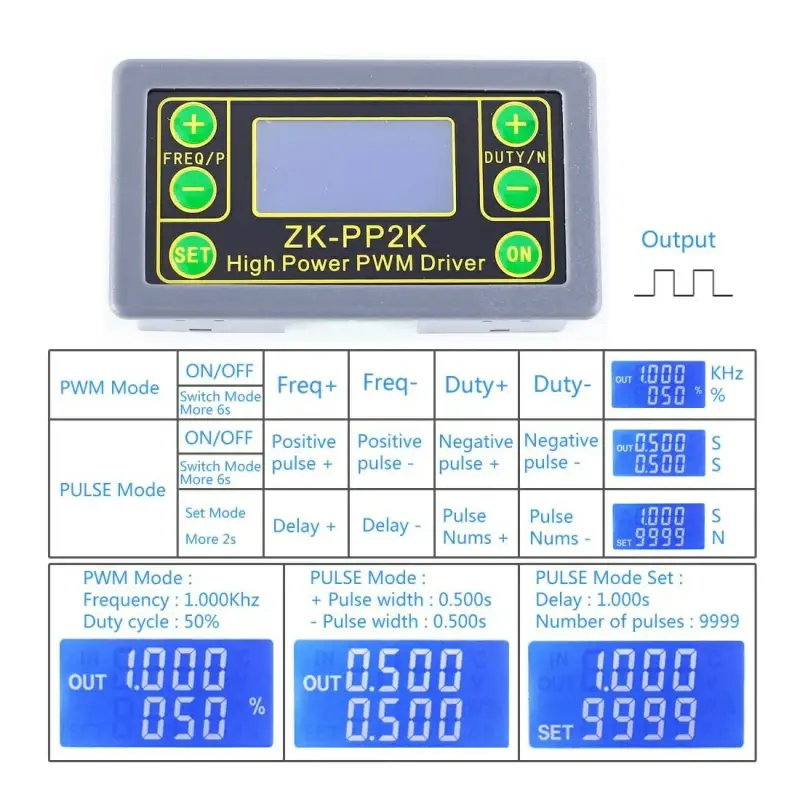

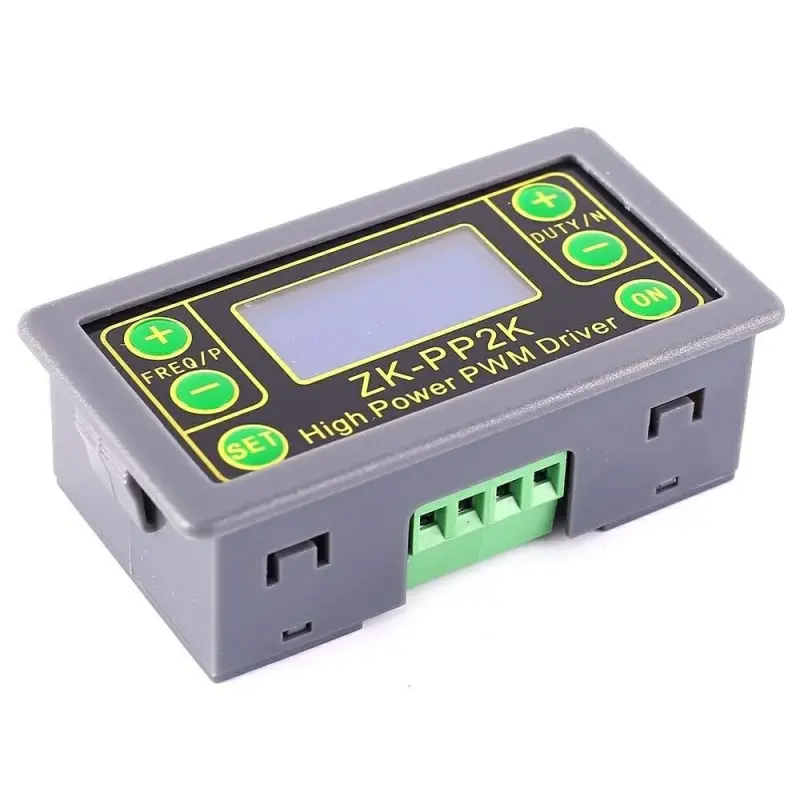

Načini dela:
1. Način PWM: frekvenca, delovni cikel
• Prilagodite frekvenco (od 1Hz do 150KHz)
• Delovni cikel (od 1% do 100%)
1.1. Ko je prikazan simbol ‘%’, je način PWM.
1.2. Tovarniško privzeti način je način PWM.
1.3. Gumba FREQ+ in FREQ- se uporabljata za nastavitev izhodne frekvence. Uporabnik lahko na kratko pritisne, da nastavi vrednost v najmanjši enoti, ali pa drži za neprekinjeno nastavitev. Frekvenčno območje je od 1Hz do 150KHz.
1.4. Gumba DUTY+ in DUTY- se uporabljata za nastavitev delovnega cikla signala za frekvenco. Uporabnik lahko na kratko pritisne, da nastavi vrednost v najmanjši enoti, ali pa drži za neprekinjeno nastavitev. Razpon delovnega cikla je od 0,00 % do 100 %.
1.5. Na kratko pritisnite gumb ‘ON’, da aktivirate ali deaktivirate izhod. Izhod se aktivira, ko se na levi prikaže simbol ‘OUT’. Izhod je onemogočen, če se simbol ‘OUT’ ne pojavi, in modul bo proizvedel 0V.
1.6. Tovarniško privzeta frekvenca je 1 KHz, delovni cikel pa 50 %.
1.7. Spreminjanje načina dela: Pritisnite in držite gumb ‘SET’ približno 6 sekund. Nato vstopite v način PULSE, če simbol ‘%’ izgine na desni.
2. Način PULSE: širina impulza, čakanje, število impulzov
• Prilagodite širino pozitivnega in negativnega impulza – časovnik s cikličnim časovnim relejem (tj. kako dolgo naj bo v načinu vklopljenega / kako dolgo naj bo v načinu izklopljenega – najmanjša je 0,0001 sekunde, največja je 9999 sekund),
• Zakasnitev (koliko časa je treba počakati do začetka cikla – najmanjša je 0,0001 sekunde, največja je 9999 sekund)
• Število impulzov (kolikokrat ponoviti cikel – od 1 do 9999 ali neomejeno)
2.1. To je način PULSE brez prikaza simbola ‘%’.
2.2. Gumba P+ in P- se uporabljata za nastavitev časa pozitivnega impulza v prvi vrstici. Časovni razpon je od 0,000s do 9999s.
2.3. Gumba N+ in N- se uporabljata za nastavitev časa za negativno širino impulza. Prikazano v drugi vrstici. Časovni razpon je od 0,000s do 9999s.
2.4. Na kratko pritisnite gumb ‘ON’, da aktivirate ali deaktivirate izhod. Izhod se aktivira, ko se na levi prikaže simbol ‘OUT’. Izhod je onemogočen, če se simbol ‘OUT’ ne pojavi, in modul bo proizvedel 0V.
2.5. Tovarniško privzeta širina pozitivnega impulza je 0,5 sekunde, širina negativnega impulza pa 0,5 sekunde.
2.6. Za vstop v nastavitev števila impulzov in čakalne dobe držite tipko ‘SET’ 2 sekundi. Na zaslonu se v spodnjem levem kotu prikaže simbol ‘SET’. Opomba: Ko vstopite v ta način, bo izhod onemogočen in število impulzov bo izbrisano.
2.7. Gumba P+ in P- se uporabljata za nastavitev čakalne dobe. Časovni razpon je od 0,000s do 9999s.
2.8. Gumba N+ in N- se uporabljata za nastavitev števila impulzov. Razpon je od 1 do 9999 ali neskončno (prikaže ‘–-‘).
2.9. Tovarniško privzeti čakalni čas je 0 sekund, število impulzov pa je neskončno.
2.10. Samodejna vrnitev na impulzni vmesnik s pritiskom na gumb ‘SET’ za 2 sekundi.
2.11. Po nastavitvi čakalnega časa na kratko pritisnite tipko ‘ON’ in nato začnite generirati nastavljeno število impulzov.
2.12. Izhod bo samodejno proizvedel 0 V, če bo poslano število impulzov. Izhod bo onemogočen in štetje impulzov bo izbrisano, če med izhodom pritisnete gumb ‘ON’.
2.13. Nastavljeno število impulzov se ustvari vsakič, ko se modul vklopi in se nato ustavi ali pa pritisnite gumb ‘ON’ za ponovni zagon.
Ideje praktičnih aplikacij za motor:
1. V načinu PWM ustvarite kvadratni valovni signal 20 KHz z delovnim ciklom 60 %. (motor se bo vrtel s 60 % svoje zmogljivosti)
2. Ustvarite neskončni cikel s pulzi 0,6 s AKTIVNO in 0,2 s NEAKTIVNO v načinu PULSE (motor bo deloval 0,6 sekunde, se ustavil za 0,2 sekunde, ponovno zagnal 0,6 sekunde). , in se bo ustavil za 0,2 sekunde in tako naprej do neskončnosti)
3. Izvedite zamik 5 s po zagonu, nato sprožite cikel z AKTIVNImi impulzi 0,6 s in NEAKTIVNI 0,2 s. (motor bo čakal 5 sekund, nato bo motor deloval 0,6 sekunde, se ustavil za 0,2 sekunde, ponovno deloval 0,6 sekunde, se ustavil za 0,2 sekunde in tako naprej v nedogled)
4. Nastavite zakasnitev 5 s po zagonu, čemur sledi 10 ms AKTIVNIH signalov in 10 ms NEAKTIVNIH signalov, ponovljenih 100-krat. (motor bo čakal 5 sekund, deloval 10 milisekund in se ustavil za 5 sekund 100-krat)
5. 5s zakasnitev po zagonu. Nato naj bo izhod neprekinjen. (motor bo počakal 5 sekund in nato bo deloval).
Ideje za uporabo:
1. Regulacija hitrosti enosmernih motorjev v različnih aplikacijah, kot so ventilatorji, daljinsko vodena vozila in druge naprave z elektromotorji.
2. Natančno krmiljenje koračnih motorjev, ki se uporabljajo v 3D tiskalnikih, robotih, sistemih za določanje položaja in drugih aplikacijah za nadzor položaja.
3. Krmiljenje servo motorjev in drugih aktuatorjev v industrijski robotiki in aplikacijah za pozicioniranje za krmiljenje premikov in natančno pozicioniranje naprav.
4. Nadzor svetlosti LED: Uporabite ustvarjene signale za prilagoditev svetlosti LED v svetlobnih aplikacijah in ustvarite prilagojene svetlobne učinke.
5. Krmiljenje elektromagnetnega ventila: Pretok tekočine lahko regulirate natančno. To je uporabno v namakalnih in škropilnih sistemih, avtomatiziranih vodnih sistemih in drugih industrijskih aplikacijah, kjer je natančna regulacija pretoka ključnega pomena.
6. Testiranje in umerjanje senzorjev: Lahko se uporablja za testiranje in umerjanje senzorjev, kot so temperaturni ali svetlobni senzorji, pri različnih signalnih pogojih.
7. Simulacija senzorskih signalov: Ustvarite signale, ki simulirajo senzorske odzive za testiranje reakcij elektronskih naprav in pripadajoče programske opreme.
8. Zvočne aplikacije: Uporablja se za generiranje zvočnih signalov za testiranje in umerjanje zvočne opreme, kot so zvočniki in ojačevalniki.
9. Ustvarjanje signalov daljinskega upravljanja: Ustvarjanje kontrolnih signalov za testiranje in umerjanje naprav na daljinsko upravljanje, kot so droni ali druge naprave na daljinsko upravljanje.
10. Kalibracija elektronske opreme: Generator se lahko uporablja za kalibracijo osciloskopov, multimetrov in drugih elektronskih instrumentov.
11. Eksperimentalni razvoj: Idealen je za razvoj in testiranje elektronskih vezij, kar inženirjem omogoča preizkušanje različnih konfiguracij signalov v laboratorijskem okolju.
12. Učne izkušnje v laboratorijih: uporabite generator signalov za ustvarjanje laboratorijskih scenarijev v šolah in na univerzah, da bi učencem in študentom pomagali razumeti principe signalov in njihove modulacije.
13. Hobby Projects: Primerno za ljubitelje elektronike, ki želijo ustvariti projekte po meri, kot so elektronske igre, interaktivne umetniške instalacije ali naprave IoT (Internet of Things).
Ti primeri prikazujejo vsestranskost in uporabnost naprave na številnih področjih ter ponujajo iznajdljivost in natančnost pri razvoju elektronskih projektov in praktičnih eksperimentov.
