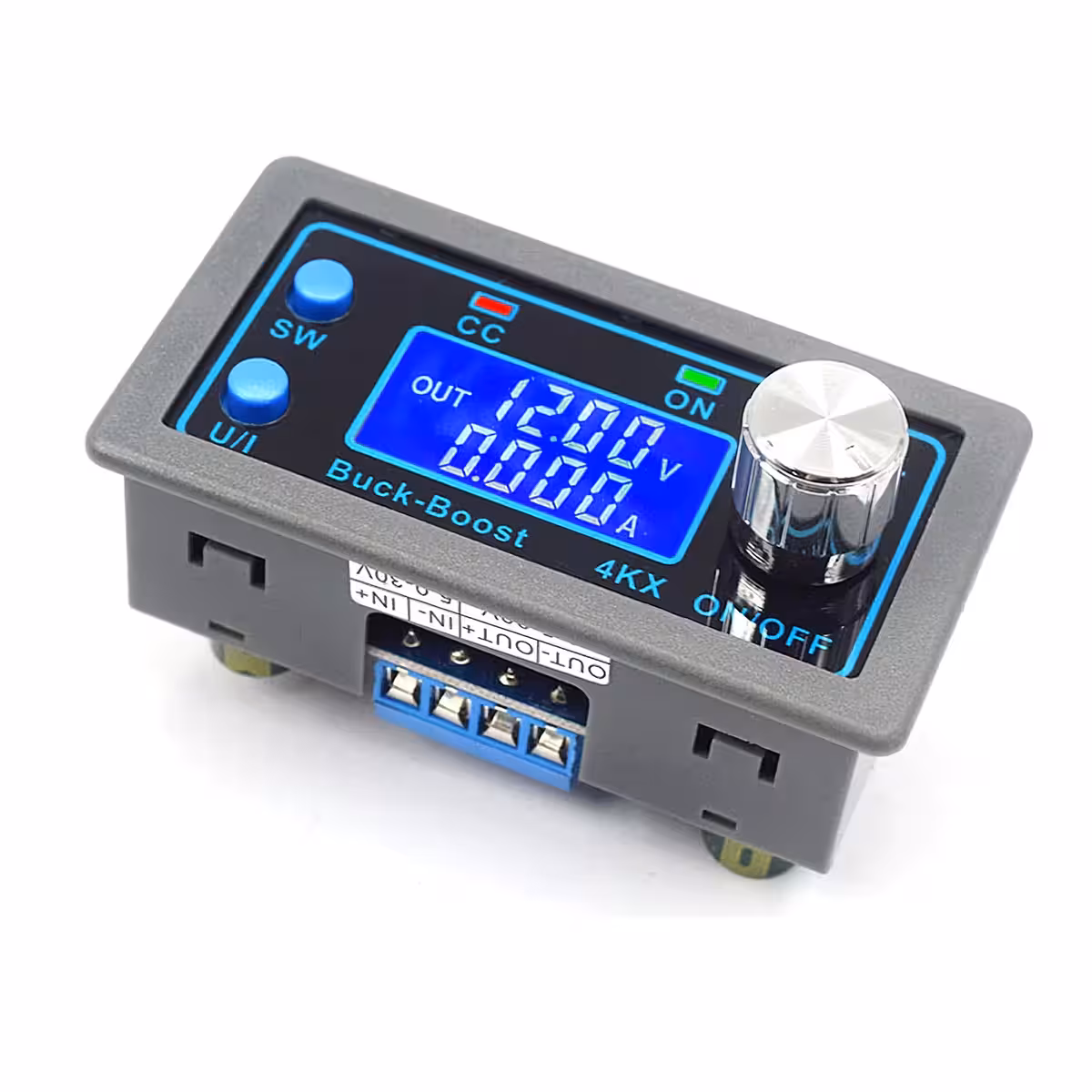

Laboratorijski napajalnik 30V 4A Step Up Down DC-DC pretvornik – nastavljiva napetost in tok, stabilen enosmerni tok

Laboratorjski napajalnik 30V 4A je DC-DC step-up in step-down pretvornik, ki omogoča natančno nastavitev izhodne napetosti in toka. Idealna je za elektronske projekte, napajanje naprav, ki potrebujejo spremenljiv enosmerni tok, in testiranje komponent. Z širokim razponom vhodnih napetosti (5-30V) in izhodnih (0,5-30V) ta napajalnik nudi veliko fleksibilnost in stabilne zmogljivosti.

Podrobne tehnične specifikacije

Funkcije in korak-po-korak navodila

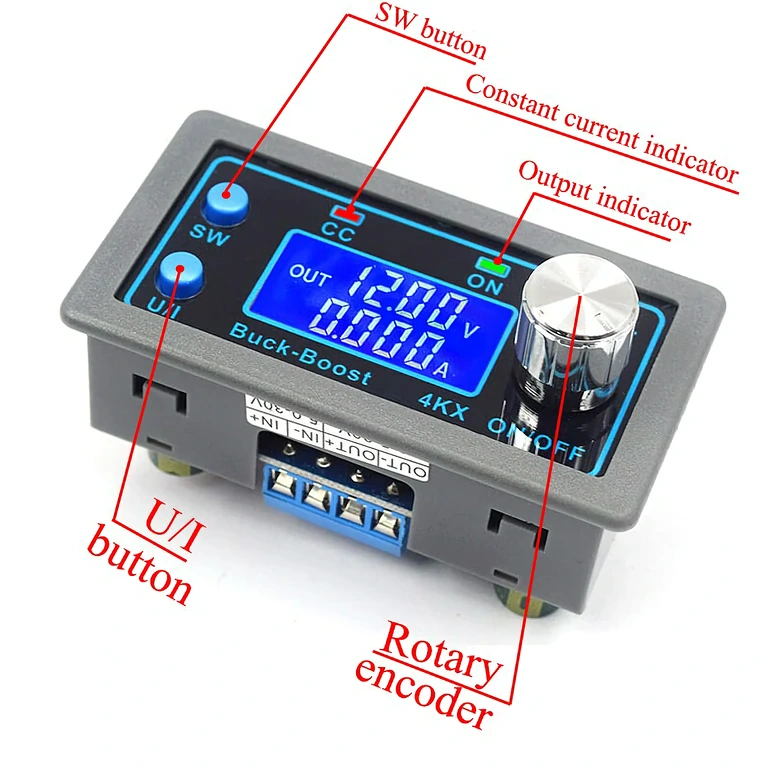

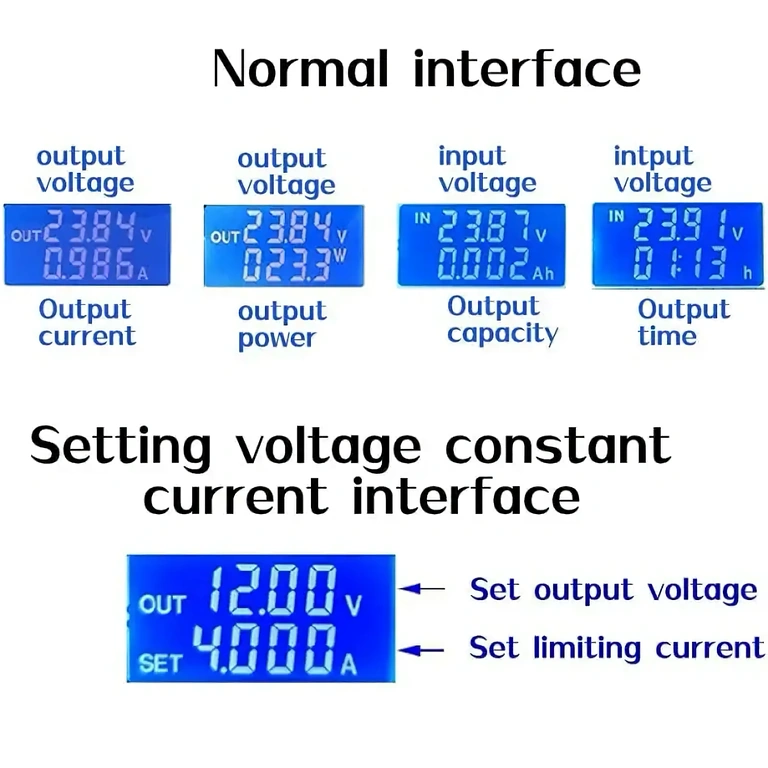

1. Preklapljanje prikaznih parametrov: V normalnem načinu pritisnite gumb SW, da preklopite prikaz med napetostjo (V), tokom (A), močjo (W), kapaciteto (Ah) in časom (h). Dolg pritisk gumba SW preklopi prikaz med vhodno napetostjo (IN) in izhodno (OUT).

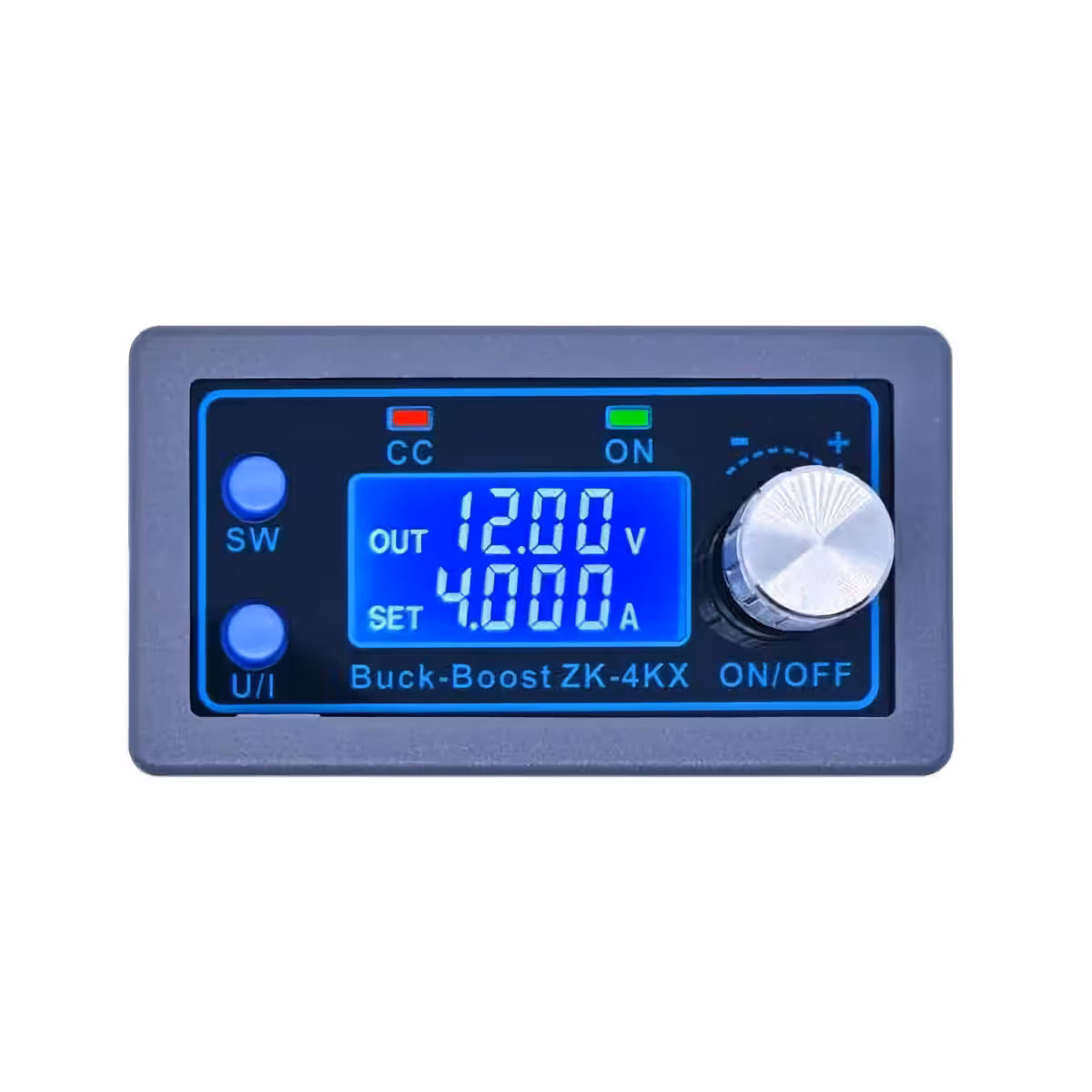

2. Nastavitev izhodne napetosti: Pritisnite gumb U/I, da vstopite v meni za nastavitev konstantne napetosti. Spreminjajoča se številka bo utripala. Zavrtite rotacijski kodirnik levo ali desno za nastavitev glavne in pomožne vrednosti. Kratek pritisk kodirnika spremeni izbrano številko. Za izhod pritisnite gumb U/I dvakrat ali počakajte 10 sekund.
3. Nastavitev maksimalnega konstantnega toka: V normalnem načinu pritisnite U/I, da vstopite v nastavitev dovoljenega maksimalnega izhodnega toka. Vrednost nastavite z rotacijskim kodirnikom enako kot pri napetosti.
4. Nastavitev privzetega stanja ON/OFF: Dolg pritisk gumba U/I omogoča izbiro, ali bo izhod modula privzeto vklopljen (OPEN ON) ali izklopljen (OPEN OFF) ob vklopu napajalnika.
5. Nastavitev zaščit in pragov: Dolg pritisk U/I za vstop v meni nastavitev zaščit. Uporabite SW za izbiro želene zaščite: LUP (prenizka napetost), OUP (previsoka napetost), OCP (prekomerni tok), OPP (prekomerna moč), OAP (prevelika kapaciteta), OHP (zakasnitev izteka), OTP (previsoka temperatura). Prilagodite pragove in aktivirajte/deaktivirajte zaščite po želji.
6. Kalibracija napetosti in toka: Pritisnite U/I, da vstopite v kalibracijski meni (CAL). Tukaj lahko natančno kalibrirate vhodno napetost, izhodno napetost in tok za optimalne rezultate in višjo natančnost.

Pomembna opozorila za varno uporabo

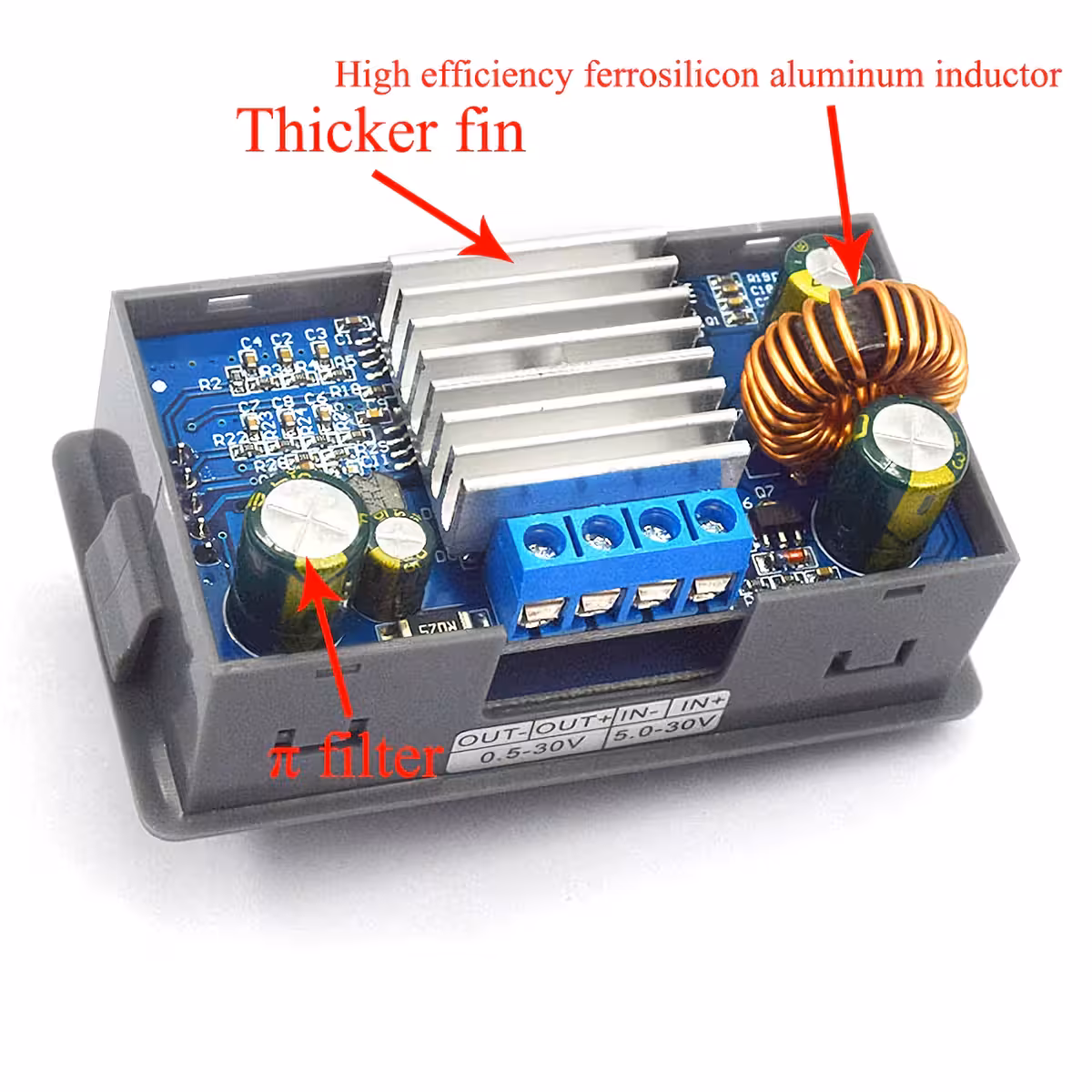

Za optimalno in varno delovanje zagotovite, da je vhodna napetost večja od 8V za dosego maksimalne obremenitve. Pri vhodu 5V je maksimalna moč okoli 15W. Če uporabljate tokove nad 3A ali moči nad 35W, priporočamo uporabo ventilatorja za dodatno hlajenje in preprečevanje pregrevanja.

Modul ima avtomatsko zaščito pred prenizko napetostjo, privzeti prag je 4,8V; izhod se samodejno odklopi, če napetost pade pod ta nivo. Bodite pozorni na vhodno napetost, še posebej pri visokih tokovih, da preprečite tveganje električnega udara.
