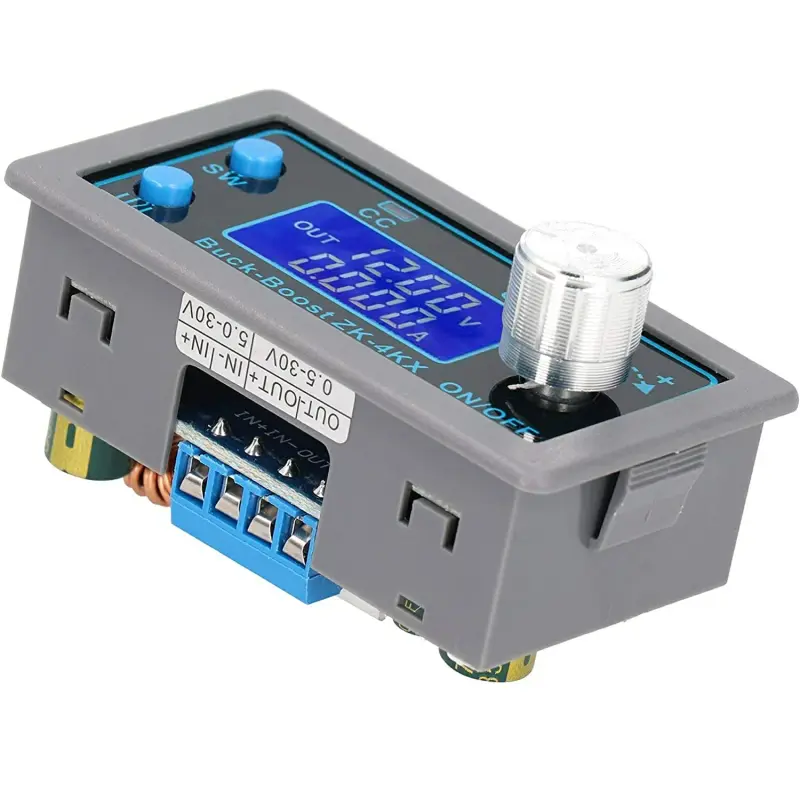

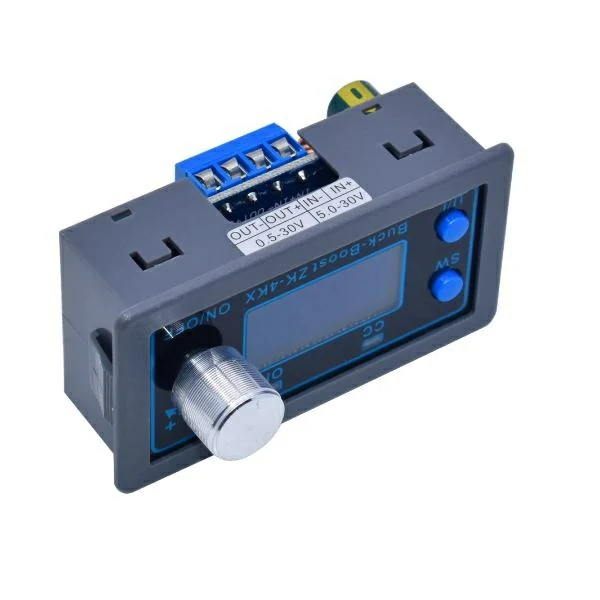

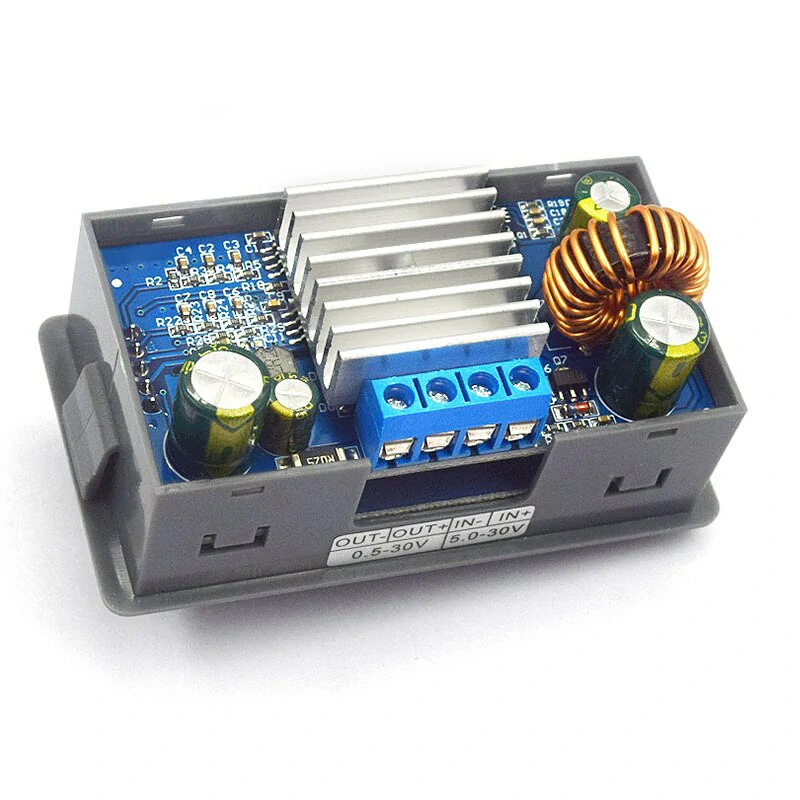

• Vhodna napetost: 5,0-30 V
• Izhodna napetost: 0,5-30 V (nastavljiva)
• Izhodni tok: lahko dolgo časa deluje stabilno pri 3 A in lahko doseže 4 A v pogojih izboljšanega odvajanja toplote

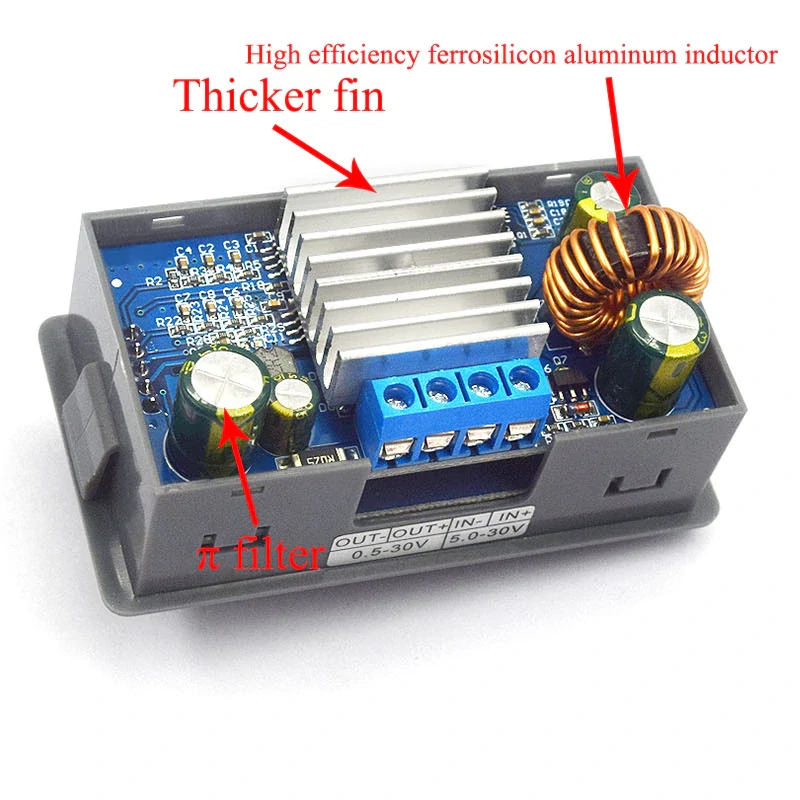

• Izhodna moč: naravno odvajanje toplote 35 W, za 50W je potrebna uporaba dodatnega hladilnega sistema (ventilator).
• Ločljivost prikaza napetosti: 0,01 V
• Ločljivost prikaza toka: 0,001 A
• Učinkovitost pretvorbe: približno 88 %

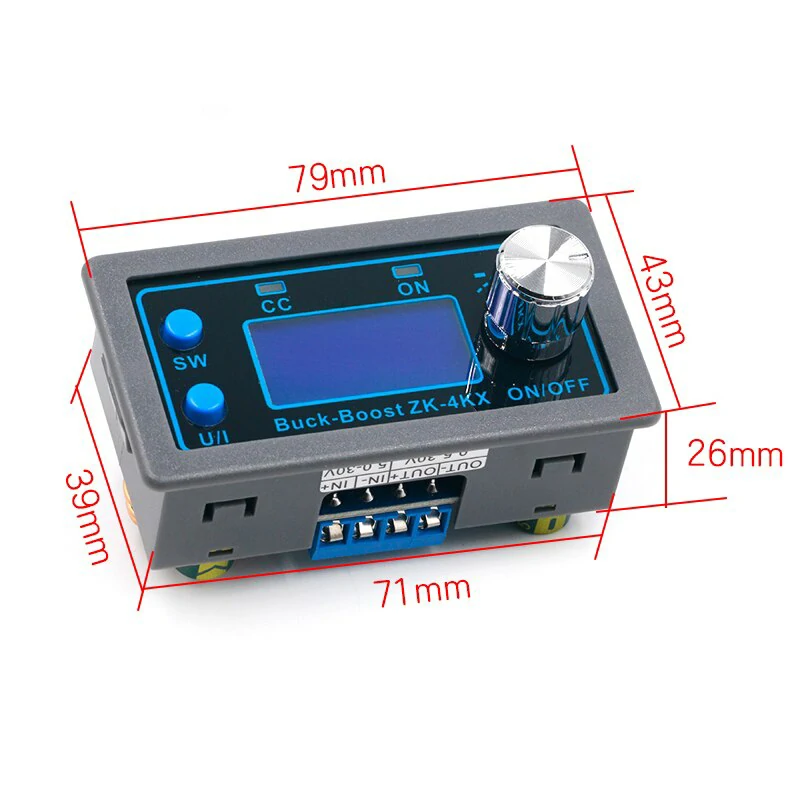

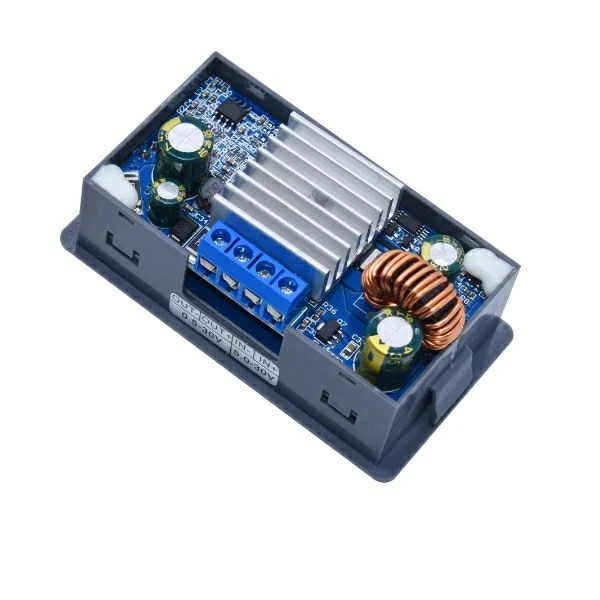

• Dimenzije: 79x43x26 mm
• Zaščite: Prenapetost, previsok tok, pregrevanje

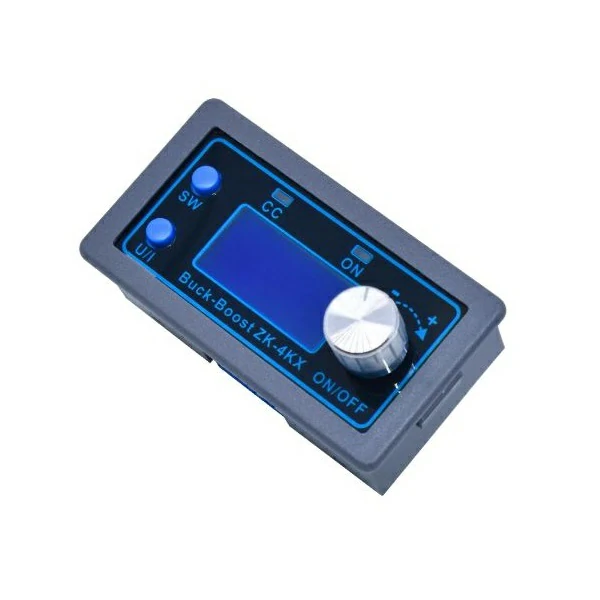

Kako uporabljati:

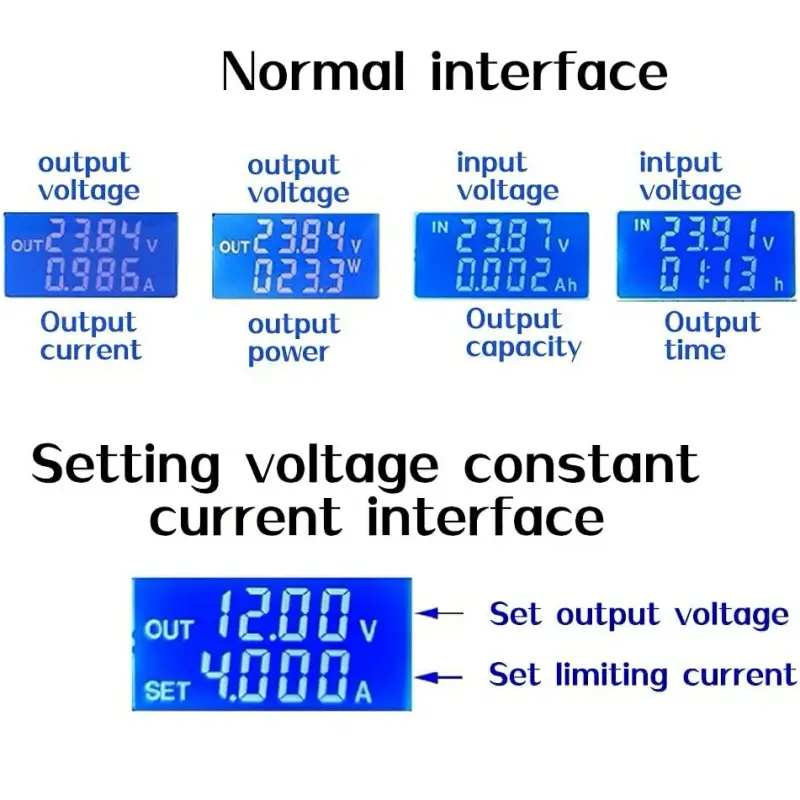

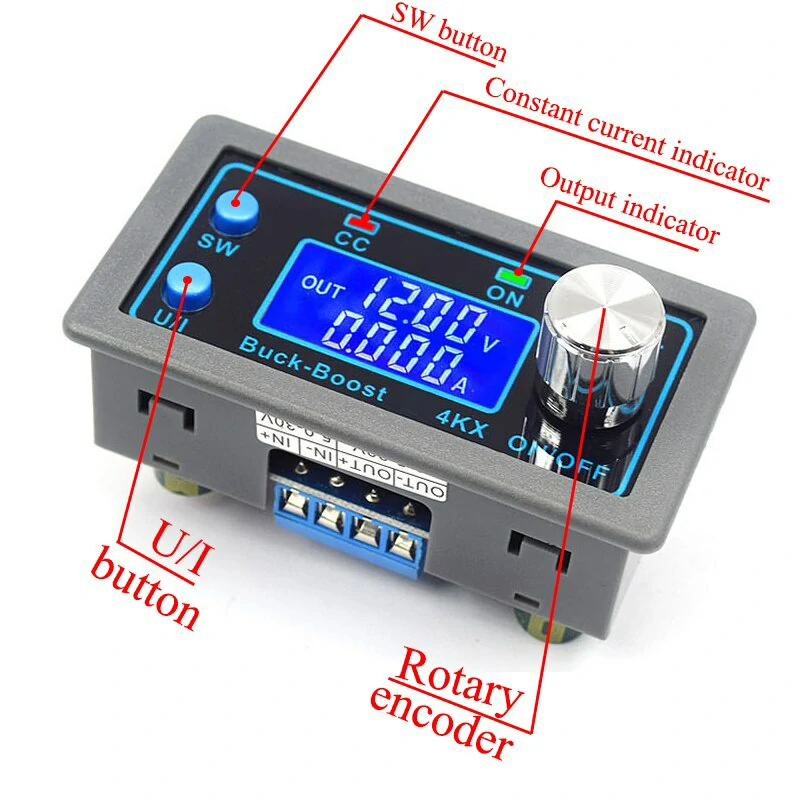

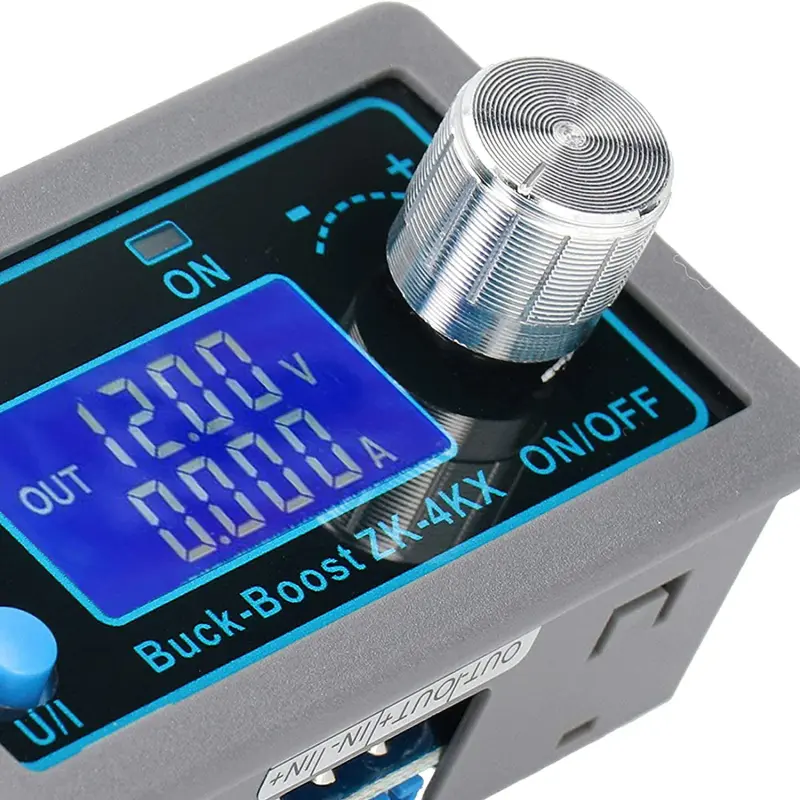

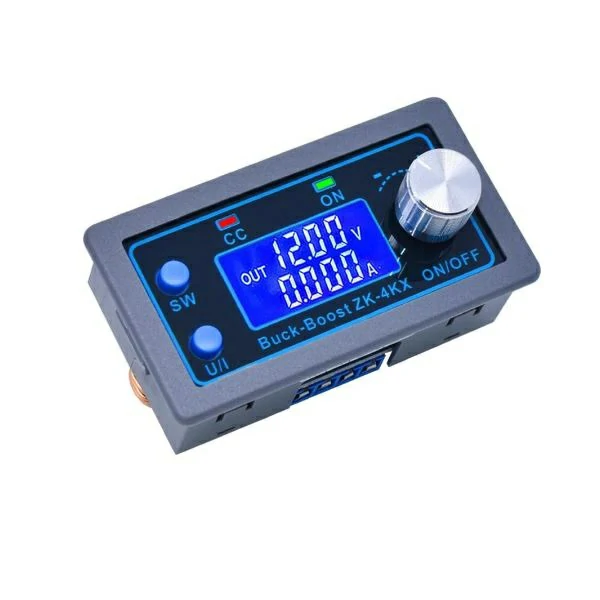

1. Preklopite parametre prikaza – v običajnem vmesniku pritisnite SW, da preklopite zaslon pod zaslon in preklopite vsebino prikaza med napetostjo (V), tokom (A), močjo (W), zmogljivostjo (Ah). ), čas (h). Dolgo pritisnite gumb SW, da preklopite prikaz navzgornje povezave na zaslonu in preklopite vsebino prikaza med vhodno napetostjo IN in izhodno napetostjo OUT.
2. Nastavite izhodno napetost– pritisnite gumb U/I v običajnem vmesniku, da odprete vmesnik za nastavitev napetosti konstantnega toka. Vidi se, da določena številka vrednosti izhodne napetosti utripa. Obrnite kodirnik levo in desno, da prilagodite dur in mol. Na kratko pritisnite vrtljivi dajalnik, da izberete, kateri bit izhodne napetosti želite nastaviti. Po nastavitvi 2-krat pritisnite gumb U/I, da se vrnete na običajni vmesnik. Ali pa se po 10-sekundni prekinitvi delovanja samodejno vrne na običajni vmesnik.

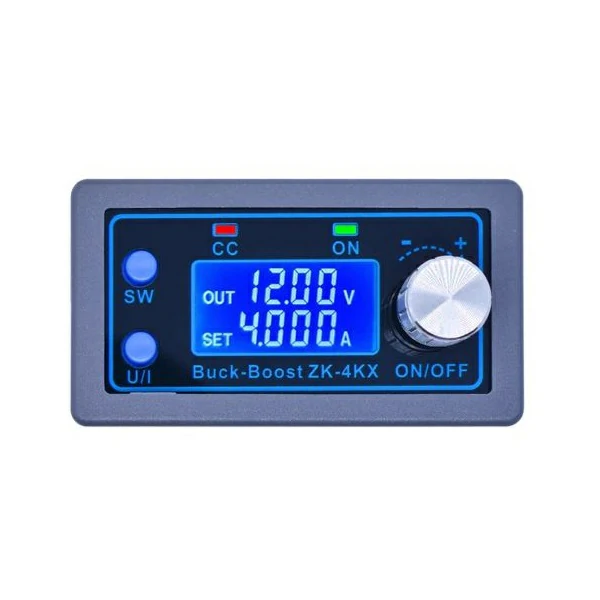

3. Nastavite vrednost konstantnega toka(to je največja vrednost toka, ki ga dovoljuje modul) – pritisnite gumb U/I v običajnem vmesniku za vstop v vmesnik za nastavitev napetosti konstantnega toka. Nato pritisnite gumb U/I in preklopite na konstantno nastavitev. Trenutna vrednost. Vidite lahko, da delček nastavljene vrednosti konstantnega toka utripa. Obrnite vrtljivi kodirnik levo in desno, da prilagodite dur in mol. Na kratko pritisnite vrtljivi dajalnik, da izberete, kateri bit želite nastaviti vrednost konstantnega toka. Po nastavitvi pritisnite U/I za izhod iz vmesnika za nastavitev napetosti konstantnega toka in vrnitev v običajni vmesnik. Ali pa se po 10-sekundni prekinitvi delovanja samodejno vrne na običajni vmesnik.
4. Nastavite privzeto stanje vklopa/izklopa zagonskega modula– dolgo pritisnite U/I v običajnem vmesniku za vstop v vmesnik za nastavitev parametrov. Vidite lahko, da prikazuje “OPEN OFF” ali “OPEN ON”. »OPEN OFF« pomeni, da je izhod privzeto izklopljen, ko je napajanje VKLOPLJENO, »OPEN ON« pa pomeni, da je izhod privzeto vklopljen, ko je vklopljen. Dolgo pritisnite, zavrtite kodirnik, da preklopite med dvema stanjema. Po nastavitvi dolgo pritisnite U /I, da se vrnete na običajni vmesnik.

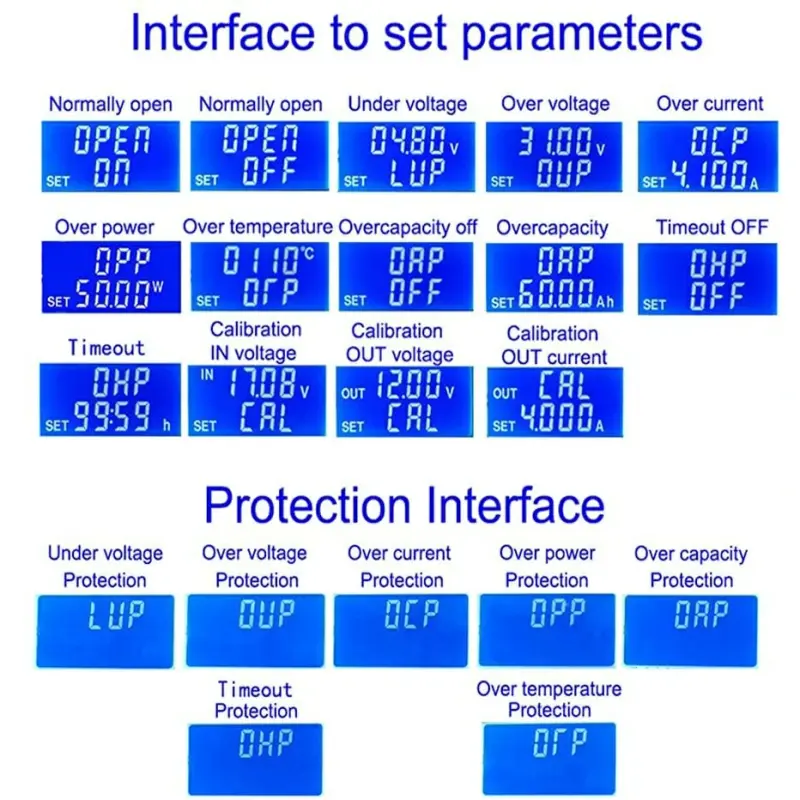

5. Nastavitev parametrov zaščite po stanju in pragu– dolgo pritisnite U/I za vstop v vmesnik za nastavitev parametrov v običajnem vmesniku. Pritisnite SW, dokler se ne prikaže želena zaščita. LUP – podnapetostni zaščitni prag; OUP – prag prenapetostne zaščite; OCP – nadtokovni zaščitni prag; OPP – zaščitni prag prenapetosti; OAP – zaščitni prag ultrazmogljivosti; zaščitni prag pred iztekom OHP; OTP – zaščitni prag pred pregrevanjem. Kratek pritisk obrnite kodirnik, da izberete bit, za katerega želite nastaviti zaščitni parameter. Dolgo pritisnite vrtljivi kodirnik, da omogočite ali onemogočite zaščitne parametre (samo zaščito pred časovno omejitvijo in zaščito pred presežno zmogljivostjo lahko nastavite tako, da omogočite/onemogočite, drugi zaščitni parametri pa so privzeto omogočeni.). Zavrtite kodirnik levo in desno, da povečate in pomanjšate parametre. Po nastavitvi dolgo pritisnite U/I, da se vrnete na običajni vmesnik.
6. Kalibracija napetosti in toka – pritisnite gumb U/I za vstop v vmesnik za nastavitev parametrov pod običajnim vmesnikom. Pritisnite SW, dokler se ne prikaže vmesnik parametrov s CAL. Vmesnik kalibracijske vhodne napetosti s simbolom CAL+IN+V; Vmesnik kalibracijske izhodne napetosti s simbolom CAL+OUT+V; Vmesnik kalibracijskega izhodnega toka s simbolom CAL+OUT+A.Zavrtite kodirnik levo in desno, da prilagodite velikost parametra.Ko je nastavitev končana, dolgo pritisnite vrtljivi dajalnik, da potrdite nastavitev je končana in vrednost parametra preneha utripati. Dolgo pritisnite U/I, da se vrnete na običajni vmesnik.
Opomba: za zagotovitev natančnosti kalibracije je mogoče vklopiti samo kalibracijsko napetost – nad 12 V; Kalibracijski tok – kalibracija se začne šele, ko je tok nad 1 A.
Pozor:
Če želite modul uporabljati pri največji obremenitvi, mora biti vhodna napetost nad 8V. Ko je vhodna napetost 5 V, je izhodna moč približno 15 W. Največja vrednost toka modula je 4A, odvisno od maksimalne izhodne moči, pri 17V tok ne sme biti večji od 2A. Ko se ta modul uporablja nad 3 A in 35 W, uporabite ventilator za odvajanje toplote!!!
Modul ima funkcijo zaščite pred prenizko napetostjo vhoda, ki je privzeto približno 4,8 V (lahko se nastavi), izhod pa se samodejno izključi, ko je vrednost nižja od te vrednosti (ne pozabite, da je napetost na vratih modula nižja od podnapetostni zaščitni prag). Ne prezrite napetosti na vhodni žici, ko je vhodni tok relativno visok. Obstaja nevarnost električnega udara.
