Naprava je namenjena brezžičnemu nadzoru zagona in zaustavitve električnih naprav: garažnih vrat, dovoznih vrat, rolojev, senčil, markiz, luči, ventilatorjev, motorjev, črpalk, aktuatorjev ali večine vsakodnevnih naprav. Enota omogoča tudi uporabo v industrijski avtomatizaciji, kmetijstvu ali domači avtomatizaciji.
Naprava vključuje 2 oddajnika (daljinski upravljalnik) in sprejemnik z 2 neodvisnima relejema.
Gre za novo vrsto pametnega stikala, ki lahko na daljavo upravlja eno ali več naprav.
Sprejema napredno zasnovo elektronskih vezij s stabilnimi in zanesljivimi zmogljivostmi, ki zagotavljajo dolgotrajno uporabo izdelka.
Deluje na frekvenci 433 MHz. Ker je radijsko vodena, naprava deluje na odprtem prostoru do 70m. Signal je zelo dober, lahko prehaja skozi stene, tla in vrata ter nadzoruje sprejemnik s katerega koli mesta na zanesljivi razdalji.

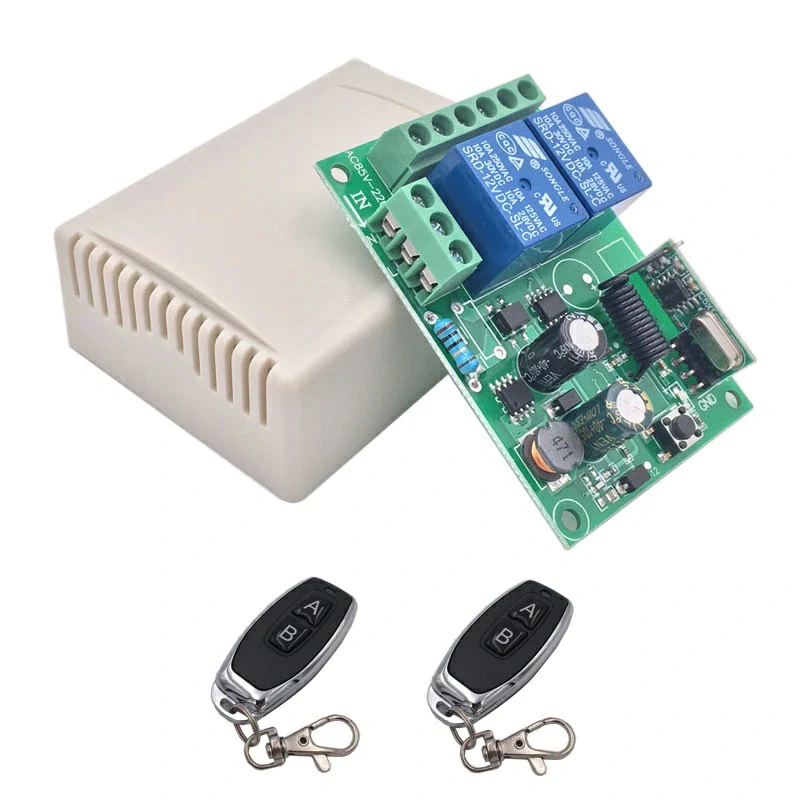

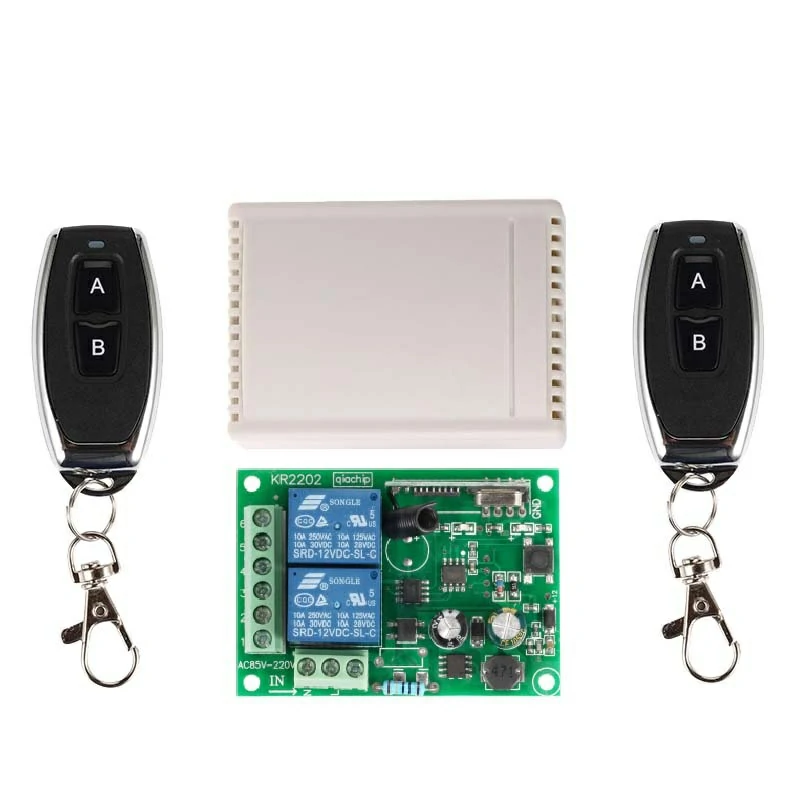

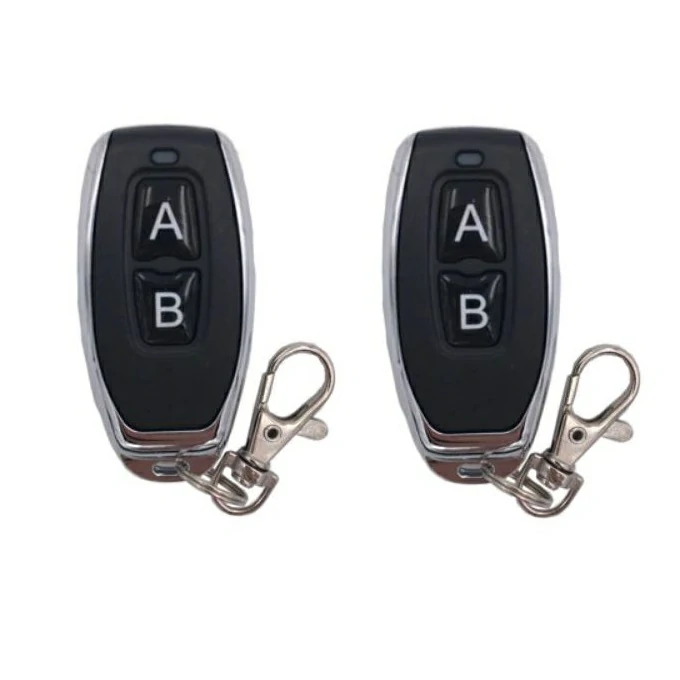

Radijski krmilnik, sestavljen iz sprejemne enote z dvema kanaloma in 2 oddajnikov (daljinskih upravljalnikov) z dvema gumboma:
• število krmilnih kanalov: 2
• delovna frekvenca: 433,92 MHz
• napajalna napetost sprejemnika: AC 85V-250V
• maksimalna obremenitev: 2200W
• občutljivost sprejema: -105dBM
• dovoljena obremenitev kontaktov releja: 10A/30V DC ali 10A/ 250V AC
• delujoč temperatura: -10…70°C
• sprejemna razdalja prenosa do 70 m (največja delovna razdalja je teoretičen parameter, na katerega bodo v praksi vplivale ovire, kot so drevesa, zidovi, brezžični signali itd.) • stabilno
delovanje in nizka poraba energije, dolga življenjska doba
Enostaven za konfiguracijo in uporabo:
– 1. del: Ponastavitev
Ko prejmete izdelek, je možno, da je nastavljen v naključnem načinu, zato je bolje, da ga najprej ponastavite.
Pritisnite gumb za učenje (na sprejemniku) 8-krat. Obstoječi podatki bodo uspešno izbrisani.
Po ponastavitvi daljinski upravljalnik ne bo deloval.
– 2. del: Nastavitev
Konfiguracija: trenutni način
KORAK 1

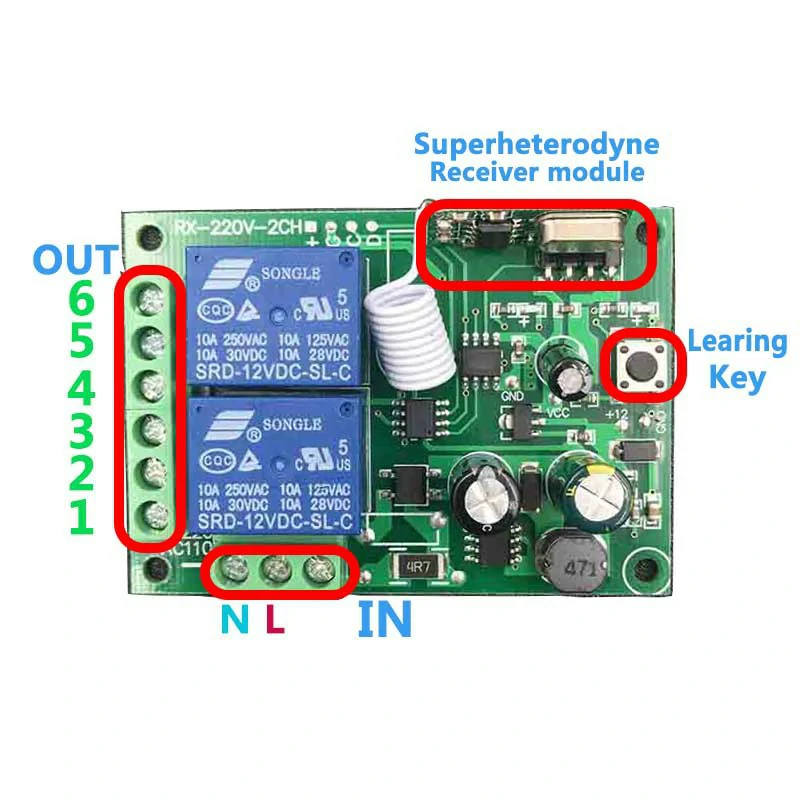

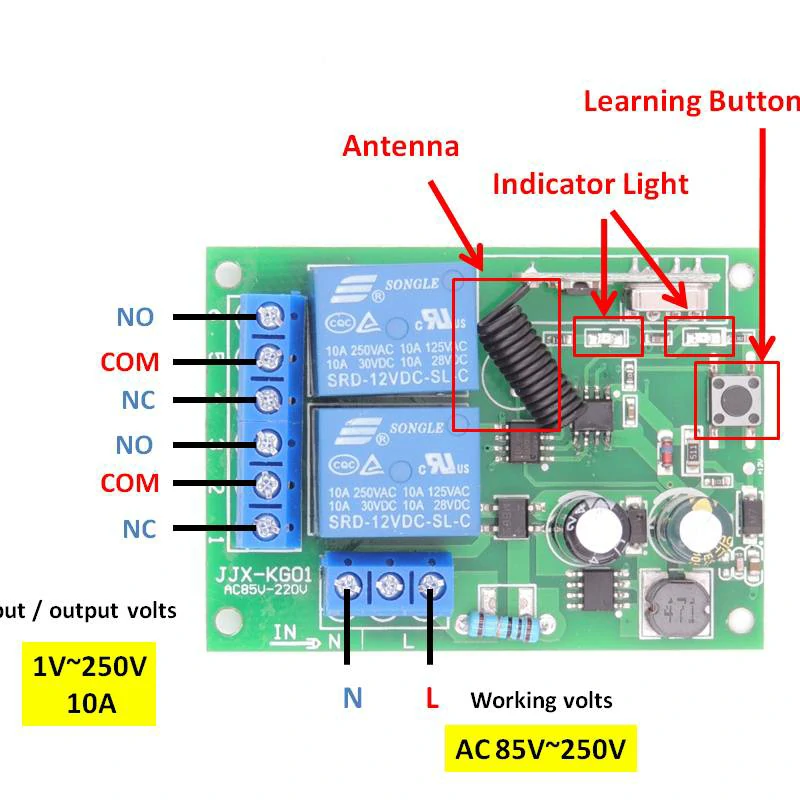

Enkrat pritisnite in spustite gumb za učenje na plošči preklopnega modula sprejemnika.
Počakajte trenutek, lučka LED se bo ugasnila, kar pomeni, da ste prešli v stanje učenja.
2. KORAK
Pritisnite gumb “A” na daljinskem upravljalniku, lučka LED na sprejemni plošči bo utripala in nato ugasnila, kar pomeni, da je bil gumb naučen.
3. KORAK
Pritisnite gumb “B” na daljinskem upravljalniku in opazujte, kako se lučka LED ponovno prižge in ugasne.
Počakajte 3 sekunde, LED bo ponovno zasvetila, kar pomeni, da je sistem pripravljen za uporabo.
Konfiguracija: Preklopni način
KORAK 1
Dvakrat pritisnite in spustite gumb za učenje na plošči preklopnega modula sprejemnika.
Počakajte trenutek, lučka LED se bo ugasnila, kar pomeni, da ste prešli v stanje učenja.
2. KORAK
Pritisnite gumb “A” na daljinskem upravljalniku, LED na plošči sprejemnika bo utripala in nato ugasnila, kar pomeni, da je bil gumb naučen.
3. KORAK
Pritisnite gumb “B” na daljinskem upravljalniku in opazujte, kako se lučka LED ponovno prižge in ugasne.
Počakajte 3 sekunde, LED indikator bo ponovno zasvetil, kar pomeni, da je sistem pripravljen za uporabo
Konfiguracija: način z zaklepom
1. KORAK
3-krat pritisnite gumb za učenje na sprejemni plošči.
2. KORAK
Pritisnite gumb “A” na daljinskem upravljalniku,
3. KORAK
Pritisnite gumb “B” na daljinskem upravljalniku
Počakajte 3 sekunde, LED indikator bo ponovno zasvetil, kar pomeni, da je sistem pripravljen za uporabo.
