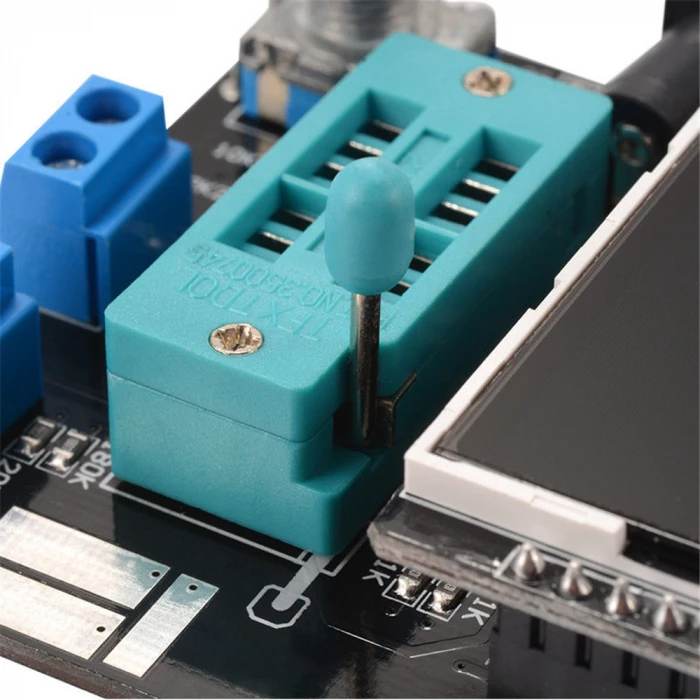

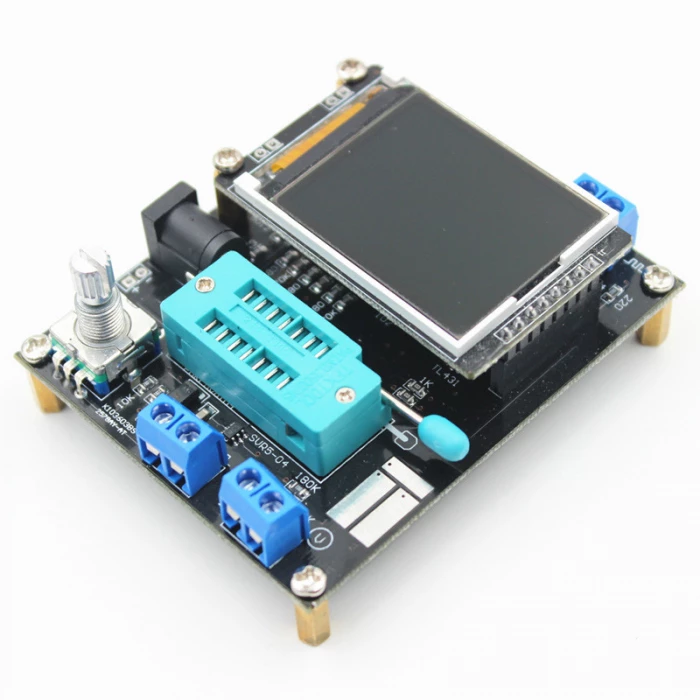

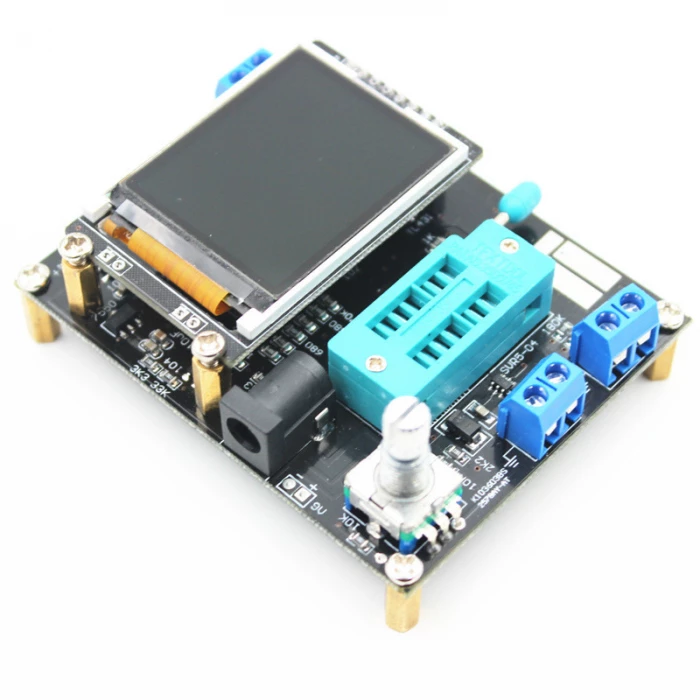

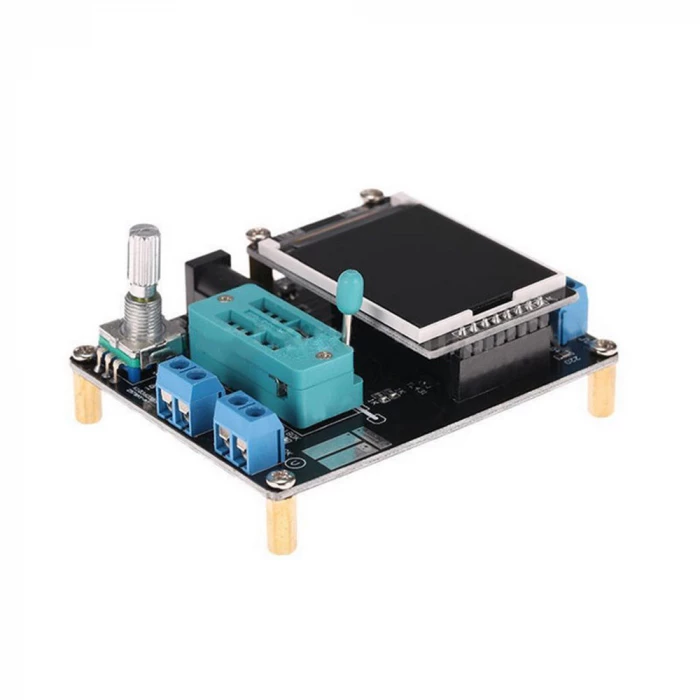

Večfunkcijski tester tranzistorjev za samodejno zaznavanje NPN in PNP tranzistorjev, FET, diod, dvojnih diod, tiristorjev, SCR, samodejno identifikacijo pinout tranzistorja.
Ima tudi frekvenčni generator, voltmeter in IR kodirnik.
Uporablja en sam vmesniški čip ATMEAG328P DIP-28 IC.
Prikazovalna enota ima barvni prikaz 160×128 slikovnih pik, število znakov na celotnem zaslonu je 8×20, barvna globina je 16 bitov in prikazuje grafične simbole komponent.
Kodiranje vrtljivega stikala, merjenje z enim gumbom, samodejni izklop.
Za napajanje lahko uporabite baterijo 9 V, za napajanje lahko uporabite tudi napajalnik, tok celotne naprave je približno 30 mA, tok po izklopu pa približno 20 nA.
Samodejno zazna tranzistorje NPN in PNP, tranzistorje z efektom polja, diode, dvojne diode, tiristorje, tiristorje in samodejno določi porazdelitev pinov zgornjih tranzistorjev.
Preskusni faktor ojačenja toka skupnega emitorja NPN in PNP tranzistorja, mejna napetost baznega emitorja, tok uhajanja kolektor-emiter ob prekinitvi.
Prepoznajte Darlingtonove tranzistorje po mejni napetosti baza-emiter in velikem tokovnem ojačanju tranzistorja.
Zaznajte vgrajene zaščitne diode močnostnih tranzistorjev in FET-jev.
Preizkusite mejno napetost vklopa vrat-izvor FET, vklopni upor odvod-izvor, kapacitivnost vrata-izvor.
Hkrati je mogoče meriti največ 2 upora, tako da je mogoče meriti tudi nastavljive upore s tremi zatiči. Če je nastavljivi upor nastavljen na končno točko, je mogoče izmeriti samo eno vrednost upora.
Največja ločljivost merjenja upora je 0,01Ω. Izmeri lahko do 50 MΩ.
Območje merjenja kondenzatorja od 25pF-100mF, ločljivost 1pF.
Istočasno izmerite ekvivalentni serijski upor (ESR) kondenzatorjev, večjih od 90 nF, in ločljivost ekvivalentnega serijskega upora je do 0,01 Ω.
Pri kondenzatorjih, večjih od 5000pF, se hkrati prikaže stopnja padca napetosti po polnjenju. Ta vrednost lahko odraža faktor kakovosti (vrednost Q) kondenzatorja.

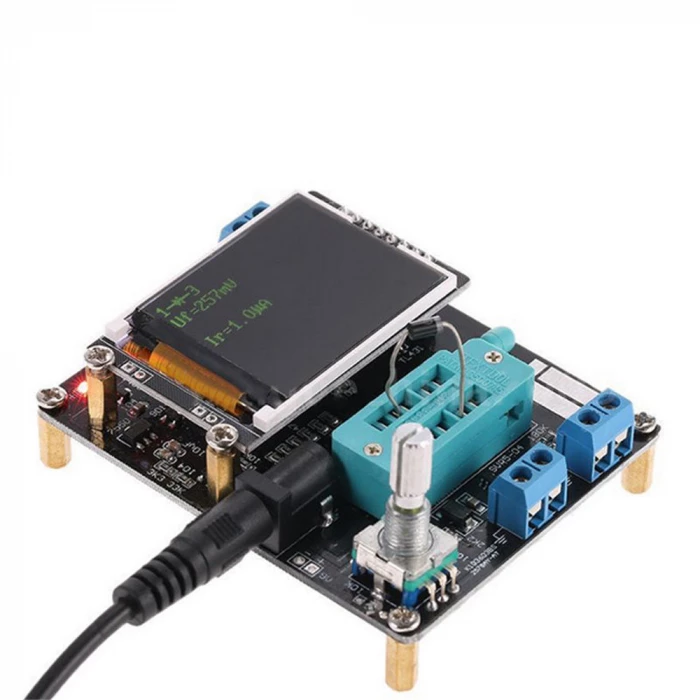

Izmerite do dve diodi hkrati in prikažite njun pozitivni in negativni pol ter prevodno napetost.
Svetleča dioda je prikazana tudi kot grafični simbol diode, zagonska napetost pa je veliko višja kot pri navadnih diodah.
Zener diode z povratno prebojno napetostjo manjšo od 4,5 V je mogoče zaznati in prikazati kot simbol dvojne diode. Pozitivni in negativni pol temeljita na simbolu diode z začetno napetostjo približno 700 mV, začetna napetost, ki ustreza simbolu druge diode, pa je regulirana vrednost. Zato ne uporabljajte običajne diode in Zener diode za njuno merjenje hkrati.
Pri preskušanju ene diode sočasno preizkusite kapacitivnost reverznega spoja PN spoja, prav tako je mogoče preizkusiti kapacitivnost PN spoja tranzistorja. V tem času sta lahko istočasno nameščena samo baza in emiter ali baza in kolektor tranzistorja.
Preizkusiti je mogoče tudi kondenzatorje pod 25 pF. Ta test zahteva najprej pripravo kondenzatorja 30pF, najprej preizkusite kondenzator 30pF, nato priključite kondenzator, ki ga želite testirati, vzporedno z njim in ponovno izmerite, od dobljenega rezultata odštejte izmerjeno vrednost kondenzatorja 30pF.
Hkrati izmerite induktivnost uporov pod 2100Ω, merilno območje je od 0,01mH-20H.
Preskusni postopek traja približno 2 sekundi, veliki kondenzatorji in induktorji bodo trajali dlje.

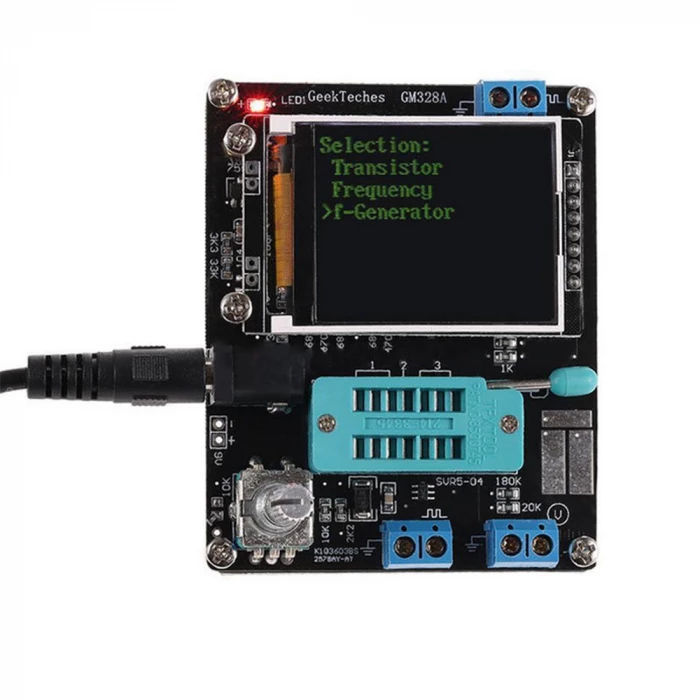

Dodatne funkcije vključujejo merjenje frekvence, merjenje napetosti, generator kvadratnih valov, generator PWM, dekodiranje infrardečega daljinskega upravljalnika, kodiranje infrardečega daljinskega upravljalnika, test temperaturnega senzorja DS18B20, test senzorja temperature in vlažnosti DHT11, izbiro barv, odpravljanje napak in kalibracijo, neprekinjeno testiranje in druge funkcije .
Opomba: Preden preizkusite kondenzator, ga najprej izpraznite. V nasprotnem primeru se lahko poškoduje mikročip testerja.

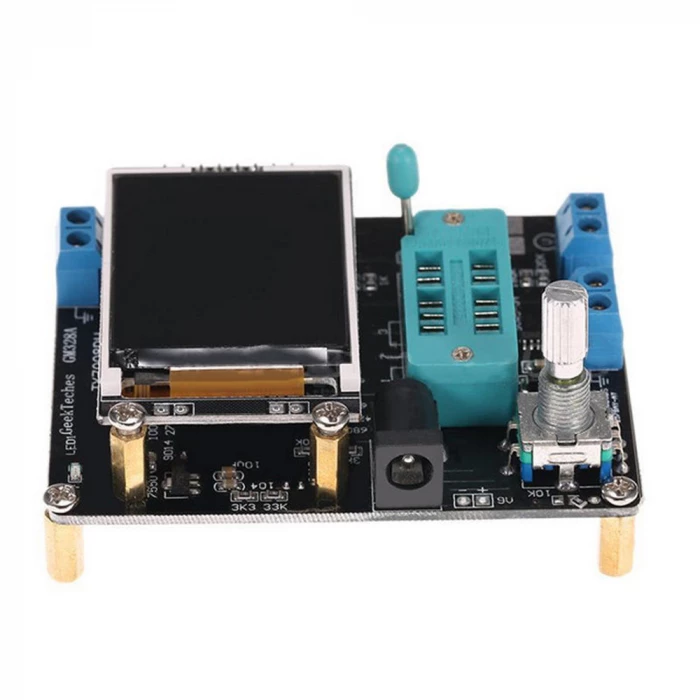

Zaslon: 1,8-palčni LCD 160 * 128
Napajanje: DC 7-12 V
Tok: Pribl. 20nA
Merjenje upora: maks. 50 MΩ
Ločljivost upora: 0,01 Ω
Meritev kapacitivnosti: 25 pF ~ 100 mF
Ločljivost kapacitivnosti: 1 pF
Meritev induktivnosti: 0,01 mH ~ 20 H

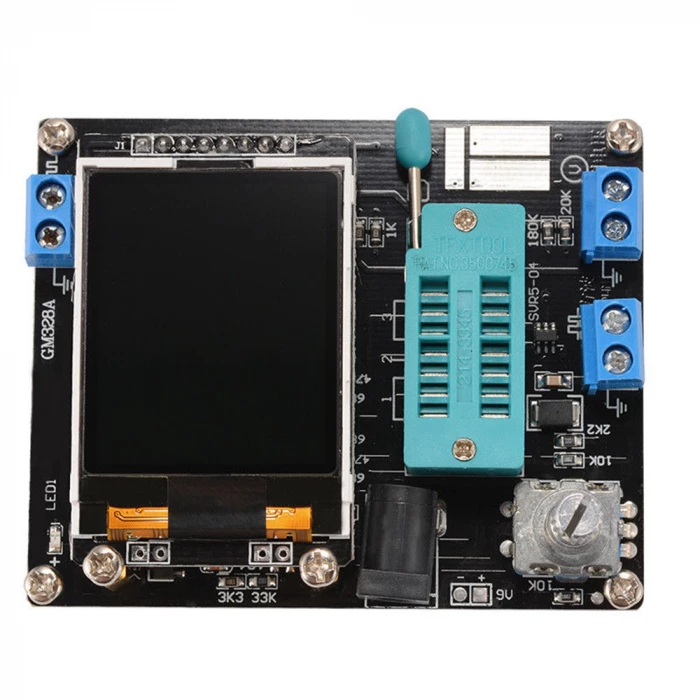

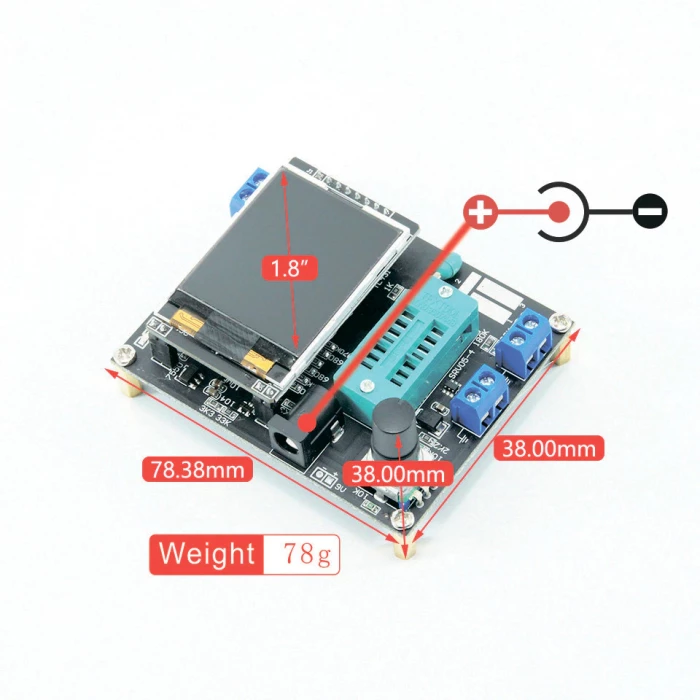

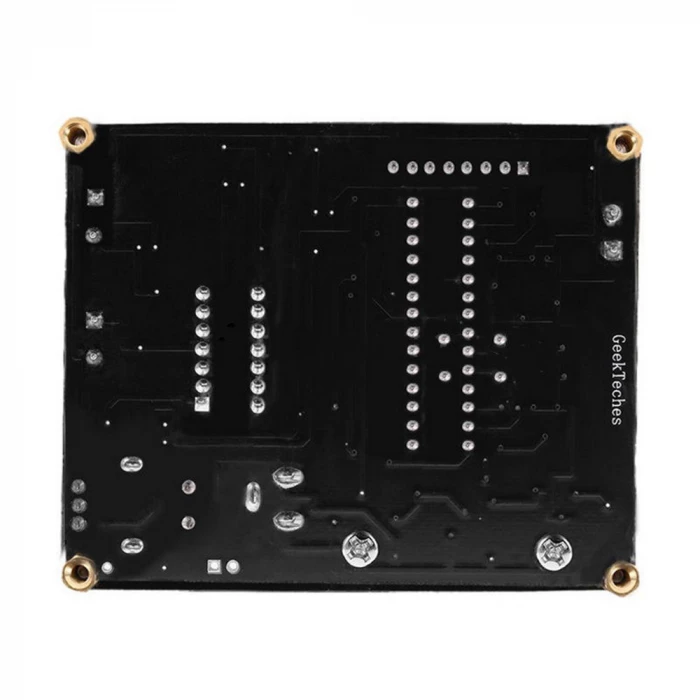

Velikost plošče: 7,5 x 6 cm
Teža izdelka: 78 g
