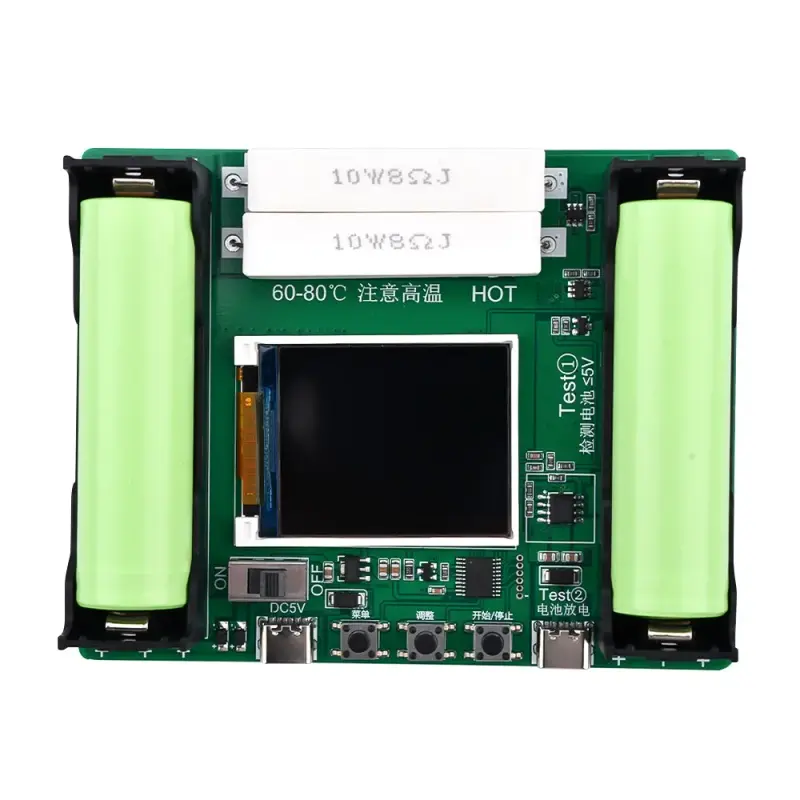

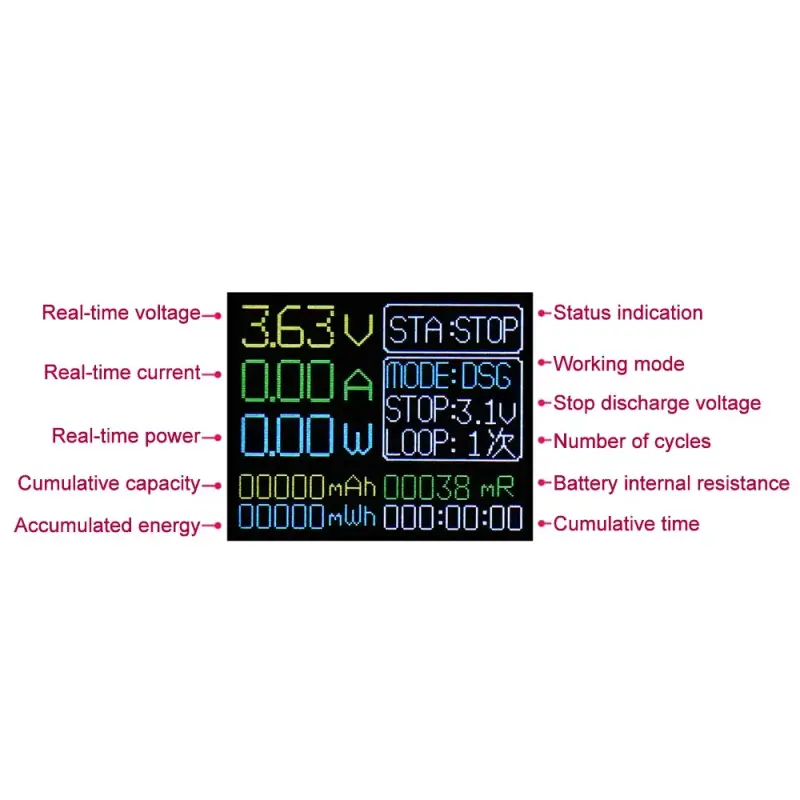

Tester baterij 18650 ponuja popolno in natančno rešitev za ocenjevanje kapacitete in notranjega upora baterij. Ta modul, opremljen z 1,77-palčnim barvnim zaslonom, ponuja podrobne informacije o preskušani celici, vključno z napetostjo, tokom, močjo, zmogljivostjo in uporom.

Njegova razširjena funkcionalnost omogoča polnjenje in praznjenje baterije, pri čemer je tok nastavljen na dve stopnji, 0,5A in 1A. Proces praznjenja poteka s pomočjo dveh 10W uporov, ki se segrevata, da dosežemo kontrolirano praznjenje.

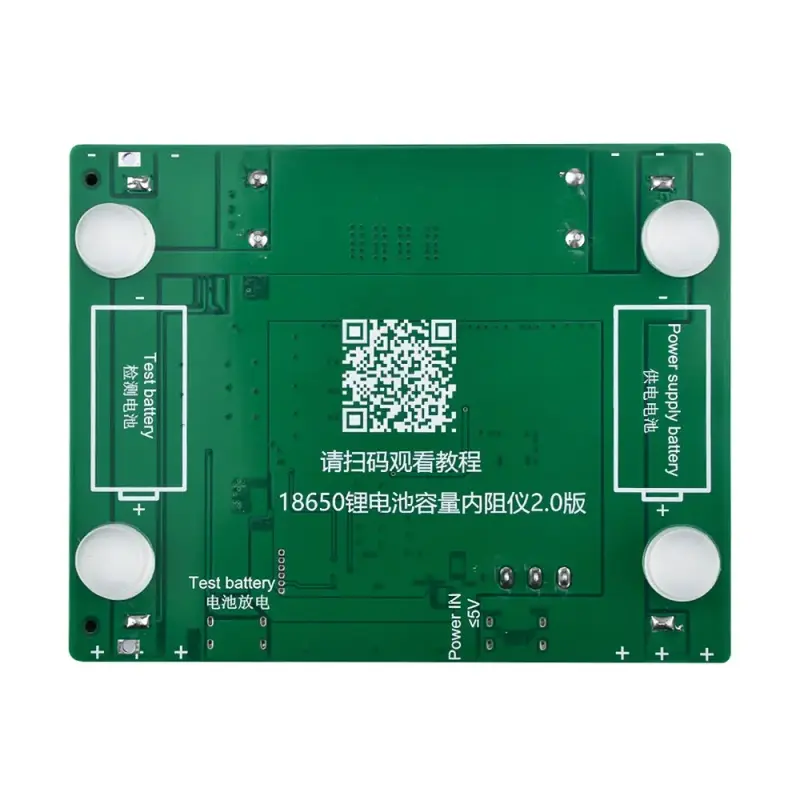

Modul ima dve reži za baterije tipa 18650. Prva reža je namenjena napajanju modula, druga pa je namenjena testiranju baterij. Postopek polnjenja testne baterije se izvede tako, da se polnilnik z vtičem USB Type-C priključi na namenska vrata. Praznjenje testne baterije se izvede brez uporabe USB priključka, ampak samo z vstavitvijo celice 18650 v napajalno režo.

Na modulu sta na voljo dva priključka USB Type-C, eden za dovod polnilne napetosti in drugi za zunanjo razelektritev (priključen na testno režo). Fizična tipka za VKLOP/IZKLOP olajša upravljanje modula.
Pomembno je omeniti, da modul nima pomnilniške funkcije in se prikazane vrednosti ponastavijo, ko ga izklopite ali ko spremenite način delovanja. Testiranje kapacitete baterije se izvaja izključno med praznjenjem, upornost baterije pa se meri takoj po priključitvi.

Tehnični podatki:
• Napajalna napetost: 5 VDC prek USB Type-C ali celice 18650.
• Podprta vrsta celice: 18650.
• Reža 1: namenjena celici 18650 za napajanje (ni mogoče preizkusiti).
• Reža 2: namenjena testni celici 18650 (to je predmet testiranja).
• Dva priključka USB Type-C za zunanje polnjenje.
• Moč praznjenja: 10W.
• Izbira toka praznjenja: 0,5A ali 1A.
• Polnilna napetost: 4,2 V, ni nastavljiva.
• Izpustna napetost: 3,0 V, ni nastavljiva.
• Polnilni tok: 1A.
• USB vtič za napajanje: Type-C.
• Območje merjenja kapacitete: 0 – 99999mAh.
• Območje merjenja energije: 0 – 99999mWh.
• Merjenje notranjega upora: Da, z mejo napake približno 10 %.

Navodila:
1. Merjenje notranjega upora
Izdelek uporablja 2-žilno DC metodo za testiranje notranjega upora baterije. Za visoko numerično natančnost je priporočljivo meriti po popolnoma napolnjeni bateriji. Rezultati testa so namenjeni primerjavi med baterijami iste serije. Po namestitvi baterije počakajte nekaj sekund in preberite podatke o bateriji, ki bodo prikazali parametre napetosti in notranjega upora. Preverite podatke po njihovi stabilizaciji. Natančno merjenje notranjega upora priporočamo, ko je baterija popolnoma napolnjena. Pri nezadostni napetosti lahko prikaz notranjega upora prikaže pretirano vrednost.

2. Konfiguracija
2.1. Pritisnite “Meni”, da spremenite možnosti menija.
2.2. Meni načina: Pritisnite gumb “Prilagodi”, da spremenite način dela.
2.3. Napetost za zaustavitev praznjenja: Pritisnite “Prilagodi”, da nastavite napetost za zaustavitev praznjenja med 2,5 V in 3,5 V. Izklopna napetost ne vpliva na način polnjenja.
2.4. Število ciklov: pritisnite “Prilagodi”, da nastavite število ciklov. Cikli so veljavni le v “samodejnem načinu” in niso veljavni v “načinu obremenitve” ali “načinu praznjenja”.

3. Start/Stop Pritisnite gumb “Start/Stop”, da začnete/končate program polnjenja. “Status: Complete” pomeni, da je program končan. Če med postopkom izvajanja programa trenutni pogoji niso izpolnjeni, bo skočil na naslednjo stopnjo, dokler se ne zaključi, in program se ustavi!

4. Polnjenje: polnilni čip in baterija se segrejeta, obstaja nevarnost pregrevanja. Zagotovite dobro odvajanje toplote!!
4.1. Test1 Polnjenje desne baterije
4.1.1. Vir napajanja DC5V, način polnjenja mora biti napajan od zunaj s 5V, polnjenje baterije na desni (Test1) nadzira program, z največjim tokom približno 1A.
4.1.2. Način nastavitve: Baterijo vstavite v desni nosilec
4.1.3. Pritisnite “Start/Stop”, da zaženete program, kar kaže na stanje: nalaganje. Postopek polnjenja beleži samo čas, ne meri kapacitete in energije. Program se po končanem nalaganju ustavi in prikaže status: dokončano.
4.2. Napolnite baterijo v levem držalu
4.2.1. Priključen na napajalnik DC5V, polnjenje baterije na levi ne nadzoruje program, ampak neposredno strojna oprema, z maksimalnim tokom približno 0,5A. Med polnjenjem sveti rdeči indikator in se po polni napolnjenosti samodejno izklopi, indikator pa je ugasnjen.

5. Merjenje kapacitete akumulatorja: Za merjenje kapacitete akumulatorja mora biti praznjenje končano. Obremenitveni upor med praznjenjem bo proizvedel toploto, ne dotikajte se, zagotovite dobro odvajanje toplote!!
5.1. Ko je delovna baterija (leva baterija) zadostna, načina praznjenja ni mogoče napajati od zunaj s 5 V.
5.2. Način nastavitve: izpraznite, napolnite baterijo v desnem nosilcu
5.3. Nastavite izklopno napetost praznjenja
5.4. Pritisnite “Start/Stop”, da zaženete program, kar kaže na status: prenos. Proces praznjenja beleži čas, kapaciteto in energijo. Ko je prenos končan, se program ustavi in prikaže status: končano.

6. Kapaciteta baterije, cikel delovanja: Zaženite program v “samodejnem načinu”
6.1. DC5V napajanje
6.2. Način prilagajanja: Samodejno, polnjenje baterije v desnem držalu
6.3. Nastavite izklopno napetost praznjenja
6.4. Nastavite število ciklov
6.5. Za zagon programa lahko pritisnete “Start/Stop”: program se zažene, prikazuje status: polnjenje, predstavlja trenutno delovanje polnilnega programa, postopek polnjenja beleži samo čas, ne meri kapacitete in energije; po končanem polnjenju samodejno preklopi na prenos, kar kaže na status: prenos, predstavlja trenutno delovanje programa za prenos, proces prenosa beleži čas, kapaciteto in energijo; po prenosu preklopi na polnjenje, kar kaže na status: polnjenje. Ko je število ciklov = 1, se program po končanem nalaganju ustavi in prikaže status: končano. Če je število ciklov > 1, bo po končanem polnjenju znova vstopil v način praznjenja. Po vstopu v način praznjenja se čas akumulira, zmogljivost in energija se ponovno izračunata, cikel polnjenja in praznjenja se nadaljuje, dokler se cikel ne zaključi, na kateri točki se program ustavi, baterija je popolnoma napolnjena, kar kaže na status: Polna.
