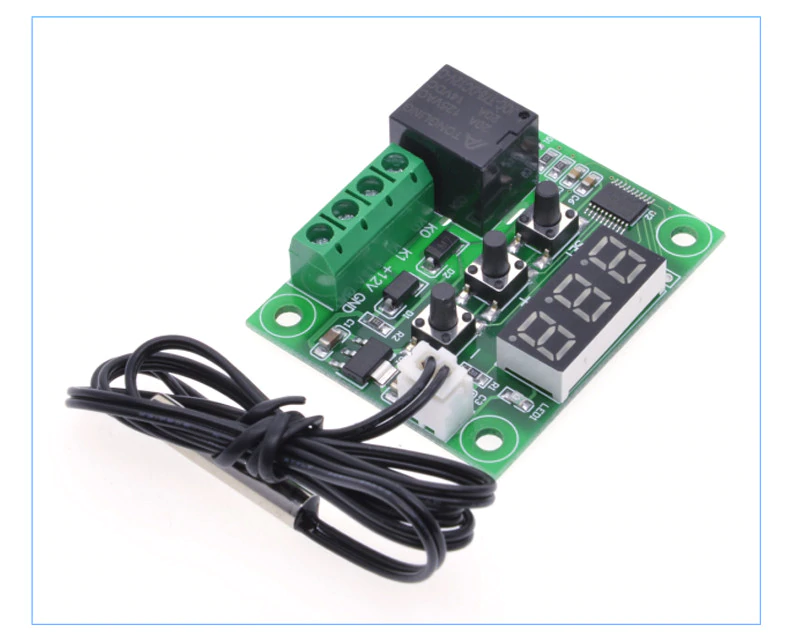

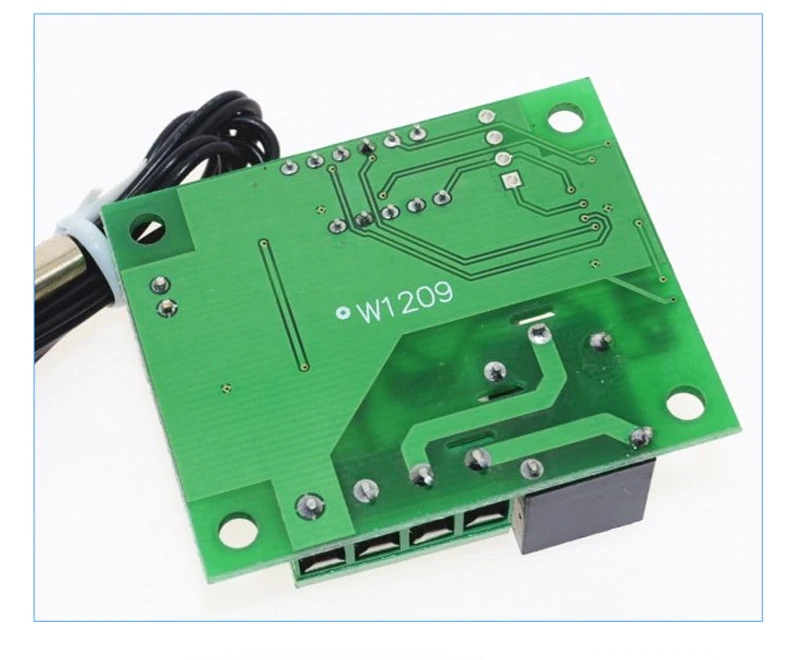

S tem programabilnim digitalnim termostatom lahko nadzirate temperaturo v katerem koli sistemu, kjer je temperaturna meja med -50 in +110°C.

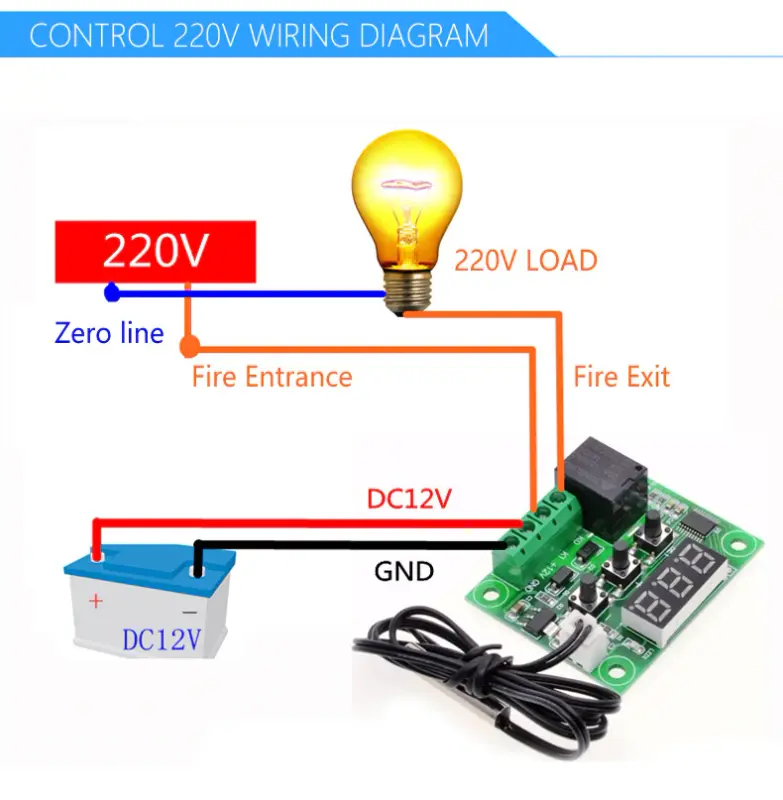

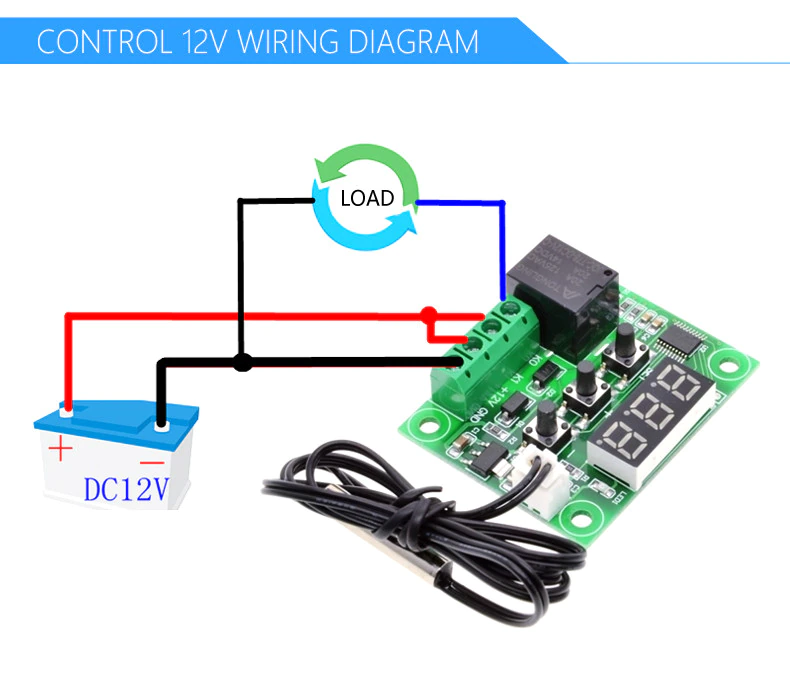

Termostat se napaja z 12V DC. Za spremljanje temperature uporablja termostat NTC sondo (priložena). Na izhodu ima dvojni normalno zaprt – normalno odprt rele za krmiljenje električnega ventilatorja, upora, motorja, kompresorja, ventilatorja itd. Če naročeni element absorbira velik tok, je priporočljivo, da se naročena oprema poveže s termostatom preko električnega kontaktorja.
Specifikacije digitalnega termostata:
- temperaturno območje: -50° – +110°C
- združljiv z uporovnimi sondami NTC (priložene) in PTC
- ločljivost: 0,1 stopinje Celzija
- natančnost merjenja: 0,1 stopinj Celzija
- Histerezna natančnost: 0,1 stopinje C
- hitrost osveževanja: 0,5 sek
- poraba toka: 35mA – 65mA
- digitalni zaslon 0,28 palca; decimalna ločljivost: 3 števke
- napajanje: 12V DC
- delovna temperatura: -10-60 °C, vlažnost 20% -85%

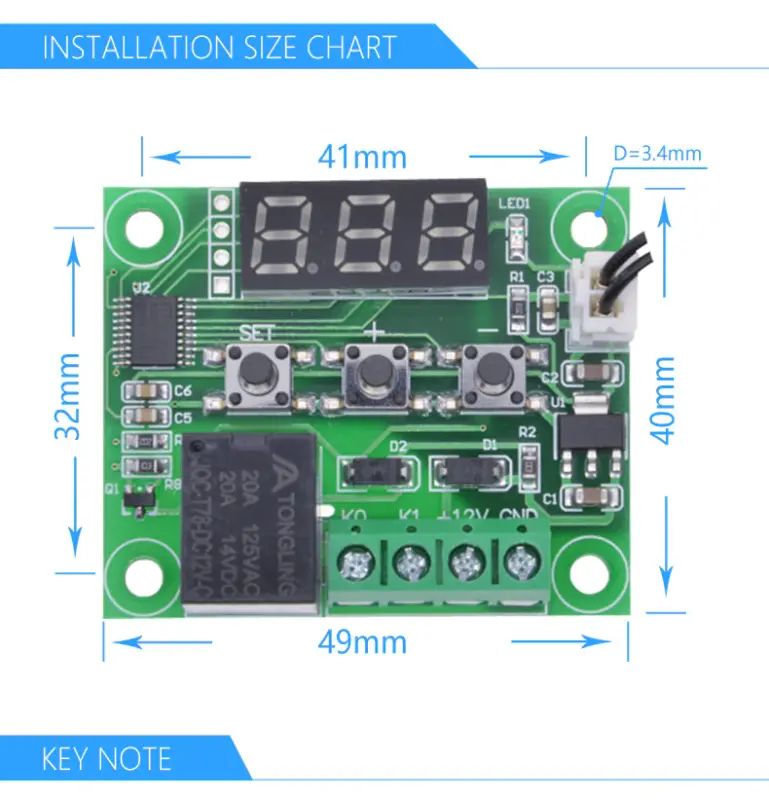

- velikost: 48,5 * 40 mm

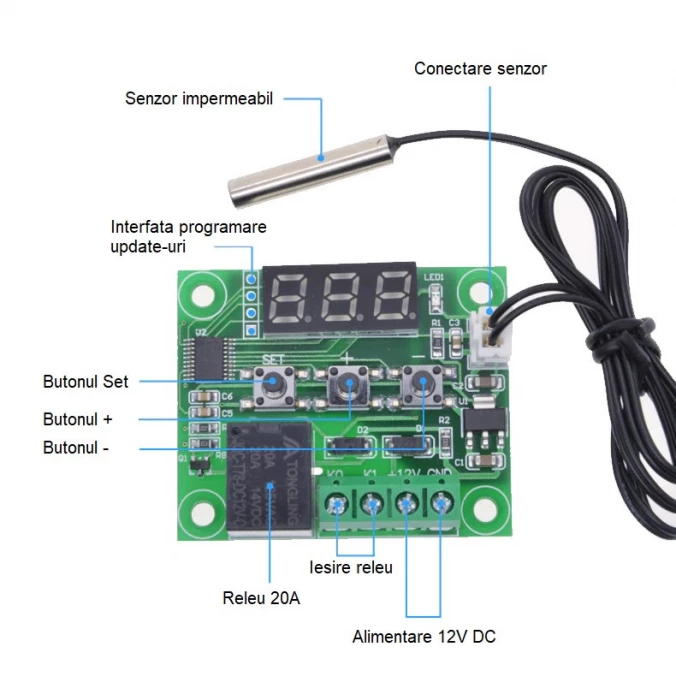

Termostat vsebuje vrsto parametrov, ki omogočajo njegovo programiranje glede na aplikacijo, ki ji služi (ogrevanje/hlajenje, histereza, najvišja temperatura, najnižja temperatura, korekcija temperature, zakasnitev, alarm). Za nastavitev vseh teh parametrov pritisnite gumb SET za 5 sekund.
P0 – nastavitev hlajenja / ogrevanja: ( C / H ) – tovarniška nastavitev C
P1 – nastavitev histereze (kolikšna sprememba vrednosti temperature je potrebna za spremembo stanja releja): 0,1 – 30 – tovarniška nastavitev 2
P2 – mejna nastavitev zgornja temperatura: 110 stopinj C – tovarniška nastavitev 110
P3 – nastavitev spodnje meje temperature: -50 stopinj C – tovarniška nastavitev -50
P4 – kalibracija senzorja – lahko se kalibrira na podlagi učinkovitejšega termometra (če obstaja): -7 stopinj Celzija ~ 7 stopinj Celzija – tovarniška nastavitev 0
P5 – nastavitev zakasnitve med doseganjem temperaturnega praga in izklopom releja: 0 – 600 sekund –tovarniška nastavitev 0
P6 – nastavitev alarma za visoko temperaturo – rele se bo zaustavil in znova zagnal, ko temperatura pade pod to vrednost: 0-110 stopinj Celzija – tovarniška nastavitev IZKLOP
Za vrnitev na tovarniške nastavitve morate istočasno pritisniti gumba “+” in “-“.
Primeri naročene opreme: električni upor, elektromagnetni ventil, hladilni kompresor, ventilator, žarnica, nadzorni in alarmni sistem itd.
POZOR!
- ločite sonde od kablov pod napetostjo, izhodov in tokovnih povezav
- ne prekoračite največjega toka, ki ga dovoljuje rele, v primeru večjih obremenitev uporabite zunanji rele (električni kontaktor)
- senzor je nameščen z žarnico navzgor, da prepreči poškodbe zaradi infiltracije tekočine, stran od zračnih tokov ali ventilatorjev (za pravilno merjenje temperature).
