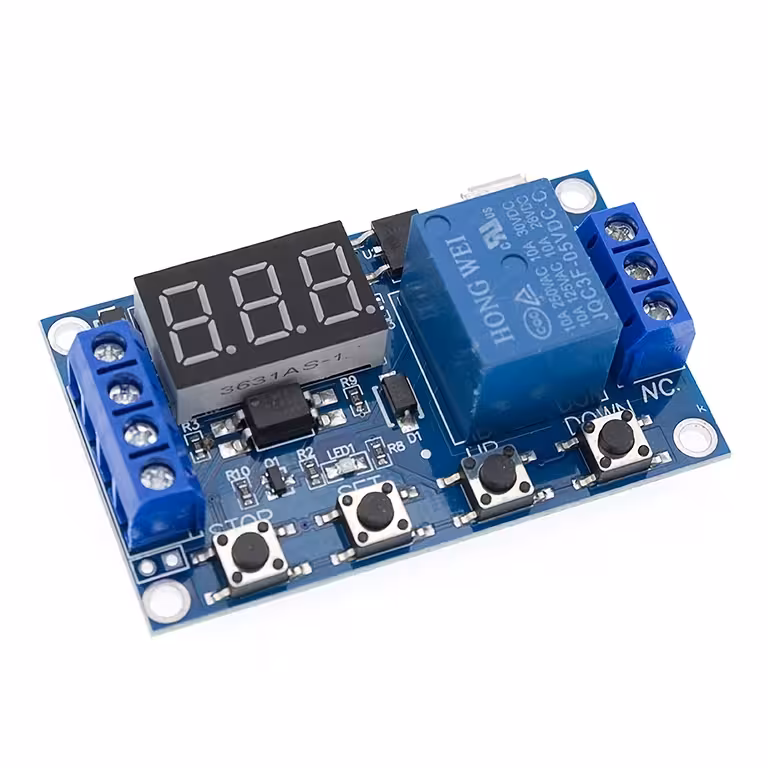

Rele modul z nastavljivim zamikom in časom, združljiv z 6–30V (možno napajanje preko MicroUSB 5V). Idealen za industrijske in DIY aplikacije, ki zahtevajo rele modul z zamikom, nadzorom in nastavljivim časom, z digitalnim zaslonom in zaščito pred motnjami.
Ključne značilnosti
Napajalna napetost: 5V (MicroUSB) ali 6–30V DC
Sprožilec: High Level Trigger 3–24V
Izhodna zmogljivost: do 30VDC 5A ali 220VAC 5A
Optični izolator: poveča imunost proti motnjam in shrani nastavitve
Časovna ločljivost: nastavljivo 0.1 s – 999 min
Digitalni zaslon: števec gor/dol, indikator stanja
Dimenzije: 62 × 38 × 17 mm
Prednosti
Intuitivna konfiguracija — tipke SET / UP / DOWN / STOP za hitro nastavitev
Zanesljivo delovanje v električno hrupnih okoljih zahvaljujoč optičnemu izolatorju
Več načinov (P1–P4) za fleksibilnost v avtomatizacijah
Permanenten pomnilnik parametrov po nastavitvi
Kompakten in enostaven za integracijo v panele ali DIY projekte
Tehnične specifikacije
Parameter
Podrobnost
Napajalna napetost
5V MicroUSB ali 6–30V DC
Sprožilec
High Level 3–24V
Tip izolacije
Optični izolator
Izhodni tok
≤ 5A (do 30VDC ali 220VAC)
Časovni razpon
0.1 s – 999 min (izbirno)
Načini
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Dimenzije
62 × 38 × 17 mm
Ločljivost zaslona
0.1 s / 1 s / 1 min (nastavljivo preko decimalne točke)
Načini delovanja (podrobno)
P1 — Pulse ON (OP)
Ob prejemu signala rele vklopi za čas OP, nato izklopi. Podnačini:
P1.1 — ignorira ponavljajoče signale med OP
P1.2 — ponovitev signala ponovno zažene čas OP
P1.3 — reset signal ustavi rele in števec
P2 — Delay then ON
Ob signalu modul počaka CL, nato aktivira rele za OP in nato izklopi.
P3 — Loop (cikel ON/OFF)
P3.1 — cikel ON/OFF se začne ob signalu; P3.2 — cikel se začne avtomatsko ob napajanju brez signala. Število ciklov (LOP) je nastavljivo ali neskončno.
P4 — Hold then Delay
Rele ostane aktiven, dokler je signal prisoten. Ob izginotju signala se začne štetje OP; po izteku se izklopi. Med signalom se števec resetira.
Nastavitev parametrov (korak za korakom)
Prepričajte se, da modul pravilno napaja (5V MicroUSB ali 6–30V na priključkih).
Na glavnem zaslonu držite SET 2 s za vstop v meni izbire načina.
Uporabite UP/DOWN za izbiro P1–P4; kratek SET za urejanje parametrov OP / CL / LOP.
Po nastavitvi vrednosti držite SET 2 s za shranjevanje in vrnitev na glavni zaslon.
Uporabite STOP za hitro spremembo stanja ON/OFF (funkcija nujnega izklopa).
Kako izbrati časovni interval
Kratek pritisk STOP v meniju nastavitve premakne decimalno vejico in izbere ločljivost (0.1 s / 1 s / 1 min). Primer: OP = 03.2 prikazuje 3,2 sekunde.
Opozorila in povezava
Pazite na kontakte releja — so pasivni; nepravilna povezava lahko povzroči nevarnost pri visokih napetostih (220VAC).
Pini releja so izpostavljeni — izogibajte se neposrednemu stiku med delovanjem.
Sprožilni signal uporabite v skladu s specifikacijo (High Level 3–24V).
Opcijsko povežite maso signala z maso sistema le, če to dovoljuje projekt.
Priporočene aplikacije
Industrijska in domača avtomatizacija
Nadzor majhnih motorjev, črpalk in ventilov (upoštevajte max tok)
DIY sistemi z Arduino / PLC za časovno nadzorovane komande
Projekti, ki potrebujejo rele modul z zamikom in zaslonom za spremljanje
Pogosta vprašanja
Ali je možno napajanje preko MicroUSB?
Da — podprt je MicroUSB 5V za napajanje; alternativno 6–30V na priključkih.
Kateri je maksimalni tok na kontaktu?
Do 5A pri 30VDC ali 220VAC (preverite pogoje obremenitve in faktor moči).
Minimalni časovni interval?
0.1 s (odvisno od decimalne točke) in do 999 minut.
Tehnična opomba
Modul vključuje optični izolator, permanentni pomnilnik parametrov in podporo za več načinov delovanja (P1–P4). Priporočljiv je za uporabnike, ki potrebujejo rele modul z zamikom, nadzorom in nastavljivim časom, z vidnim zaslonom in natančnim upravljanjem.
